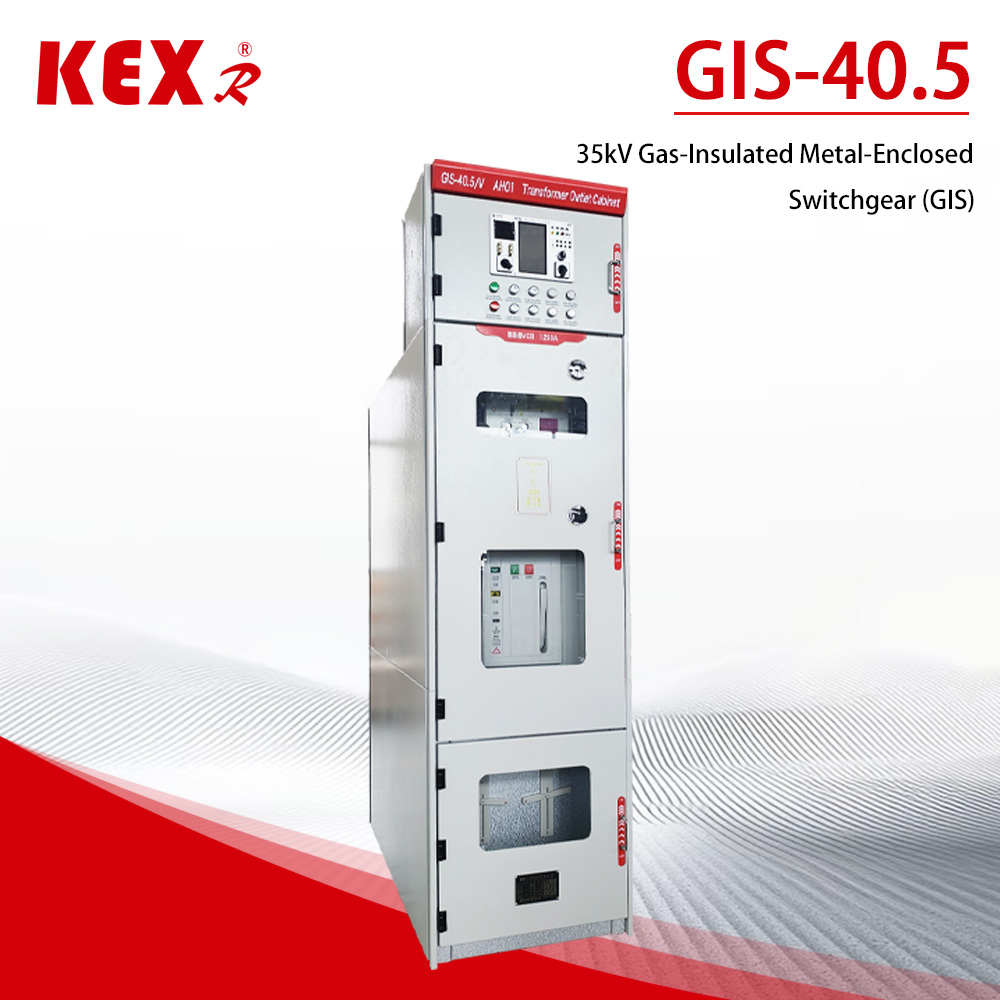

Hvorfor vælger flere og flere kunder C-GIS?

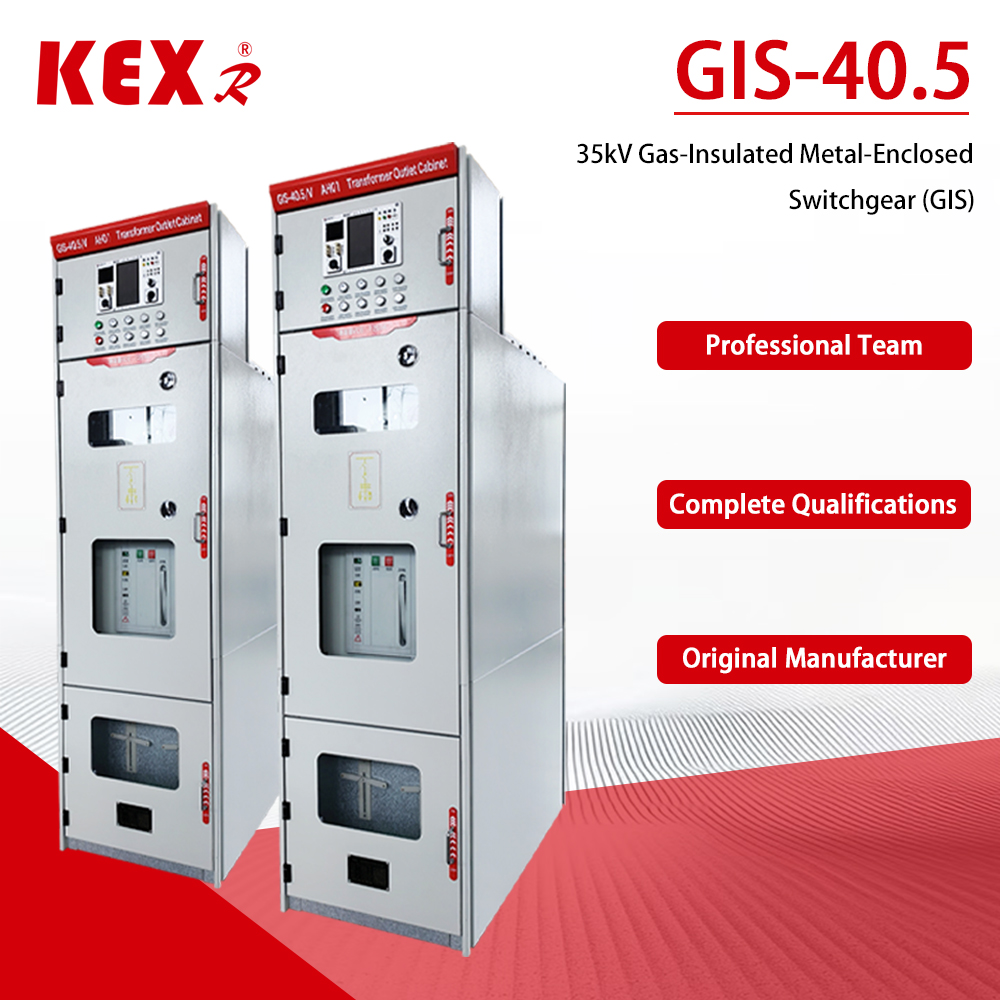

Hvad er C-GIS?

De40,5kV C-GIS kabinet(almindelig i 35kV-systemer) er en vellykket udvidelse af GIS-teknologien til mellemspændingsfeltet. Dets kernedesignkoncept er som følger:

1.Fuldt forseglet struktur: alle højspændingsspændingsførende dele er forseglet i en forseglet gaskasse svejset af rustfri stålplader, som er fuldstændig isoleret fra det ydre miljø.

2.Gasisolering: gasboksen er fyldt med isoleringsgas for at erstatte luft som isoleringsmedium. Almindelige isoleringsgasser omfatter:

3.SF (svovlhexafluorid): Det traditionelle mainstream-medium har fremragende isoleringsevne, men det udsættes for miljømæssigt pres på grund af dets høje drivhuseffekt.

4.Miljøbeskyttelsesgas: For at nå målet om "dobbelt kulstof" begyndte markedet at tage tør luft, nitrogen (N) eller ny miljøbeskyttelsesgas i brug som alternativer til at fremme grøn udvikling.

5. Vakuumafbryder: Afbryderens kerneafbryder anvender normalt en vakuumafbryder for at fuldføre tilslutningen og afbrydelsen af ​​kredsløbet.

6. Modulært design: produktet er sammensat af flere standardmoduler (såsom afbrydermodul og busmodul), som fleksibelt kan kombineres i marken og nemt kan udvides.

Kernefordele og anvendelige scenarier

Sammenlignet med det traditionelle (luftisolerede panel) har 40,5 kV C-GIS følgende enestående fordele, men det skal også være opmærksom på dets høje startomkostninger:

1. Kompakt struktur, der sparer plads: Fordi gasisoleringsydelsen er langt bedre end luft, reduceres skabets størrelse kraftigt. Sammenlignet med AIS med samme specifikation kan det areal, der besættes af C-GIS, reduceres med mere end 50 % eller endda så højt som 76 %, hvilket er særligt velegnet til bystationer med snævre jordressourcer.

2. Stærk miljøtilpasningsevne, sikkerhed og pålidelighed: Fuldt forseglet design gør det muligt for den at modstå barske miljøer såsom høj højde, luftfugtighed, salttåge, forurening og kondens. De strømførende dele er ikke udsat, og sikkerheden er høj. Selv under nul manometertryk (gaslækage) kan et vist isoleringsniveau stadig opretholdes.

3. Grundlæggende vedligeholdelsesfri, hvilket reducerer drifts- og vedligeholdelsesomkostninger: Fordi kernekomponenterne er isoleret fra det ydre miljø, er de dybest set upåvirkede af støv og fugt og når niveauet af grundlæggende vedligeholdelsesfri.

4. Højere initial investering: På grund af brugen af ​​mere sofistikerede materialer og processer (såsom rustfrit stål, robotsvejsning, heliumlækagedetektion osv.), er de oprindelige indkøbsomkostninger for C-GIS normalt højere end AIS.

Med disse fordele bruges C-GIS i vid udstrækning i ny energiproduktion (fotovoltaisk, vindkraft) boosterstationer, transformation af bydistributionsnetværk, jernbanetransit, højhuse, industri- og minevirksomheder, datacentre og transformerstationer i barske miljøer (såsom stor højde, kystområder og industrizoner med høj forurening).

Strukturelle og designmæssige funktioner

For at sikre udstyrs sikkerhed og pålidelighed i hele livscyklussen (op til 30 år eller endnu længere),40,5kV C-GIS har følgende egenskaber inden for strukturelt design og fremstillingsteknologi:

1. Høj-niveau beskyttelse: Luftboksens beskyttelsesniveau når generelt IP67, som kan modstå påvirkningen fra kortvarig nedsænkning.

2. Præcisionssvejseproces: Gasboksen er normalt lavet af 304 rustfri stålplade med en tykkelse på 3 mm, som automatisk lasersvejses af robotter for at sikre svejsningens styrke og tæthed.

3.Streng lækagedetektion: Efter fremstilling vil højpræcisionsheliummassespektrometerlækagedetektor blive brugt til detektion for at sikre, at den årlige lækagerate for SF-gas er ≤0,1 %, og nogle avancerede produkter kan endda nå ≤0,01 %.

4.Intelligent integration: En ny generation af intelligente gis-skabe har indbyggede sensorer såsom temperatur, delvis afladning, mekaniske karakteristika osv., som understøtter real-time tilstandsovervågning, fjernbetjening og tidlig fejlvarsling, og er en vigtig del af realiseringen af ​​smart grid.
