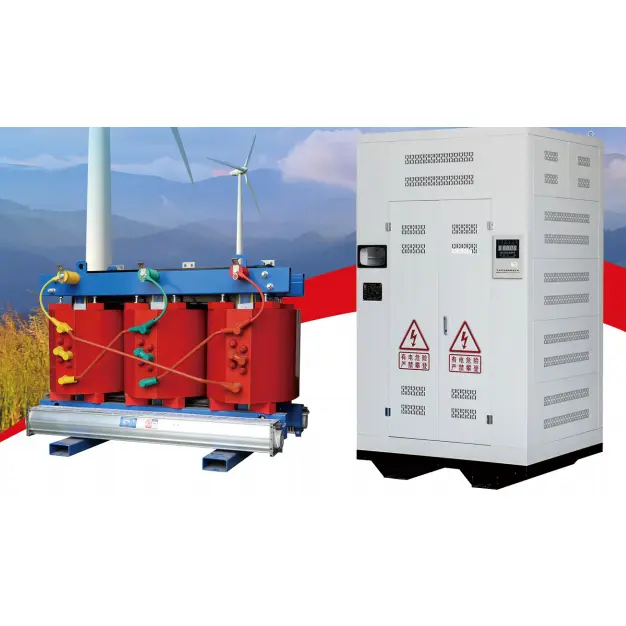

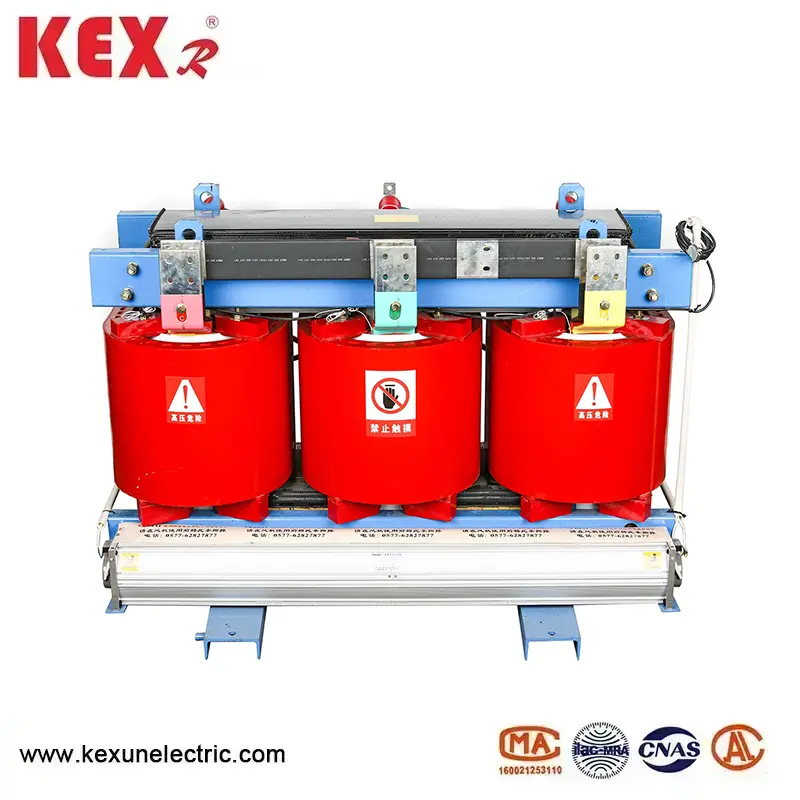

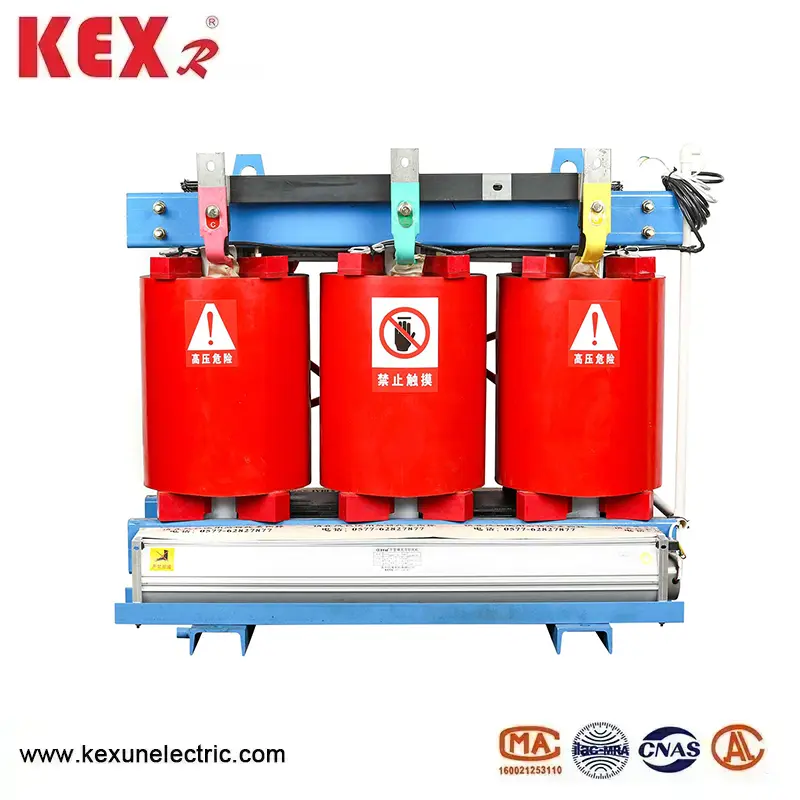

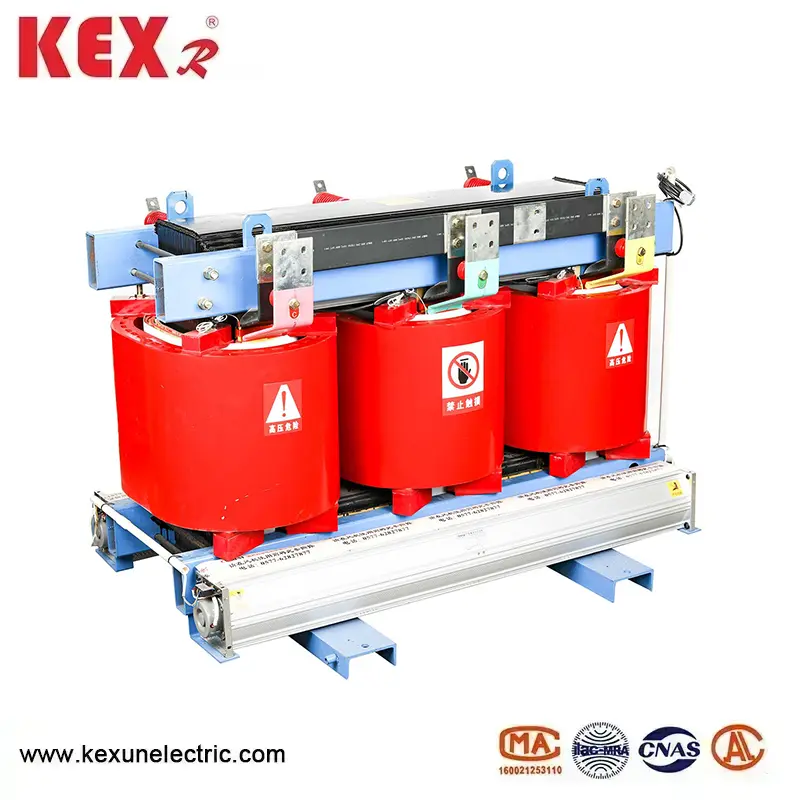

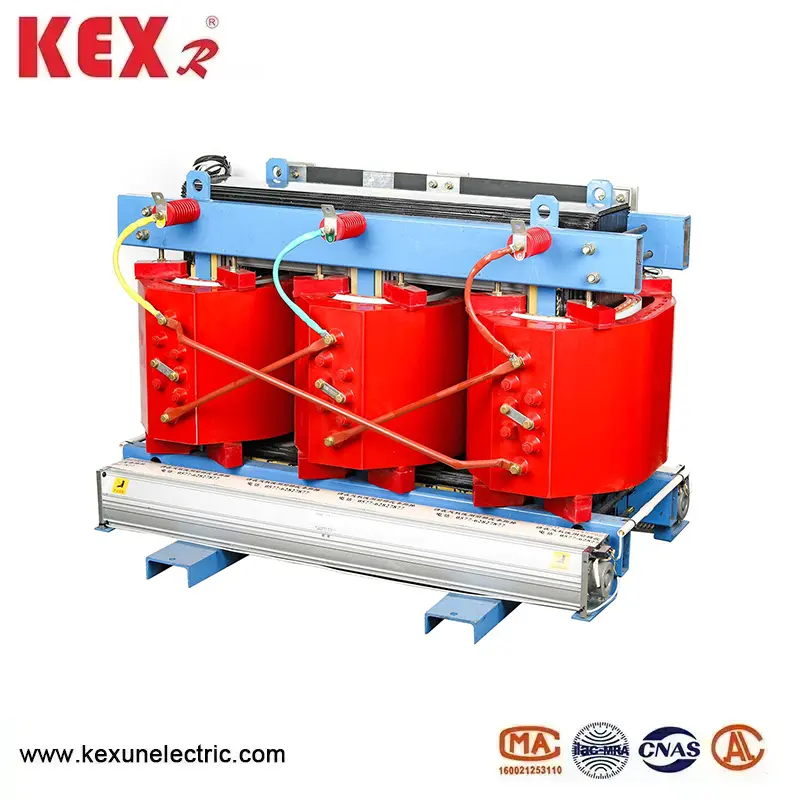

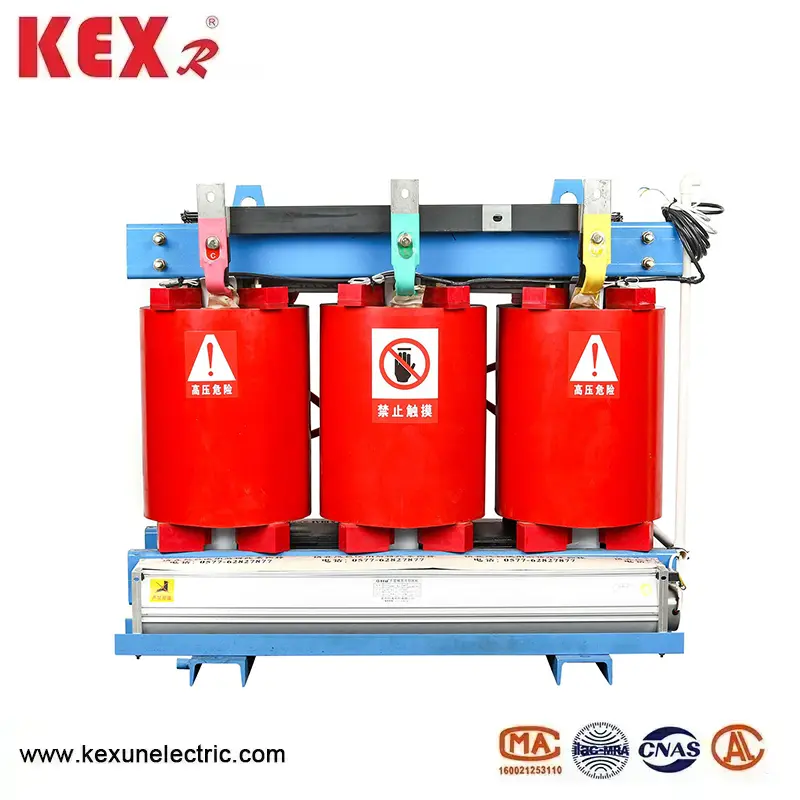

Harpiks isoleret tør-type transformer

● Komponenter af SCB10 Type harpiks Isoleret tør-type transformer

◆ Kerne af harpiksisoleret tørtype-transformer

Jernkernen er lavet af importerede koldvalsede siliciumstålplader af høj kvalitet med en fuldt tilbøjelig ledstruktur. Kernekolonnen er bundet med F-klasse ikke-vævet klæbende tape, og overfladen af ​​jernkernen er indkapslet med epoxyharpiks for at reducere ikke-belastningstab, ikke-belastningsstrøm og jernkerne støj, klemmer og fastgørelseselementer har gennemgået speciel overfladebehandling for yderligere at forbedre udseendekvaliteten af ​​produktets udseende.

◆ Lavspændingsvikling

Den harpiksisolerede tørtype-transformers lavspændingsvinding vedtager en foliestruktur, der løser problemet med aksial helixvinkel, når du bruger trådvikling, hvilket gør svingene mere afbalancerede. På samme tid vedtager spolen en aksial køle -luftkanal, der forbedrer varmeafledningsevnen. TDMD -epoxyharpiks -prepreg bruges mellem de snoede lag, og det hele hærdes og dannes.

◆ Højspændingsvikling af SCB10-serien harpiks Isoleret tør-type transformer

Højspændingsviklingen er vakuumstøbt med epoxyharpiks med fyldstoffer, hvilket reducerer den lokale udladning i høj grad og forbedrer spolens elektriske styrke. De indre og ydre vægge i viklingen er arkiveret med glasfibermaskeplader, der forbedrer spolens mekaniske styrke og forbedrer produktets evne til at modstå pludselige kortslutninger, krakker coll aldrig.

◆ Fremstillingsproces

Spolen af ​​SCB10-type harpiks isoleret tørtype-transformer vikles på en højpræcisionsviklingsmaskine, og lavspændingsvindingen vedtager en folieviklingsstruktur. Når transformerkapaciteten er stor, er der en ventilationskanal. Når viklingen er afsluttet, udføres vakuumtørring, og hele hældnings- og hærdningsprocessen betjenes fuldstændigt i henhold til procestravene, skal alle processer overvåges og justeres i henhold til situationen. Den præcisionsproduktionsproces for hældning sikrer, at spolen ikke har nogen bobler eller hulrum, hvilket resulterer i drift af transformer af høj kvalitet.

◆ Temperaturstyringssystem og luftkølingssystem

Den tværstrøms topblæsende køleventilator er vedtaget, som har egenskaberne ved lav støj, højt lufttryk og smukt udseende, hvilket forbedrer overbelastningskapaciteten for SCB10-typen harpiks isoleret tørtype-transformator., Temperaturkontrollen vedtager en intelligent temperaturregulator, hvilket forbedrer sikkerheden og pålideligheden af ​​transformersdrift.

◆ Beskyt kabinettet og output busbar

Den beskyttende skal giver yderligere sikkerhedsbeskyttelse for transformeren, med beskyttelsesniveauer af IP20, LP23 osv., Skallmaterialet inkluderer koldvalset stålplade, rustfrit stålplade osv. For brugere at vælge imellem kan lavspændingsudgifter bruger standard busbarer, både side og top udgående linjer kan bruges, og specielle udgående metoder kan også være designet til brugere.

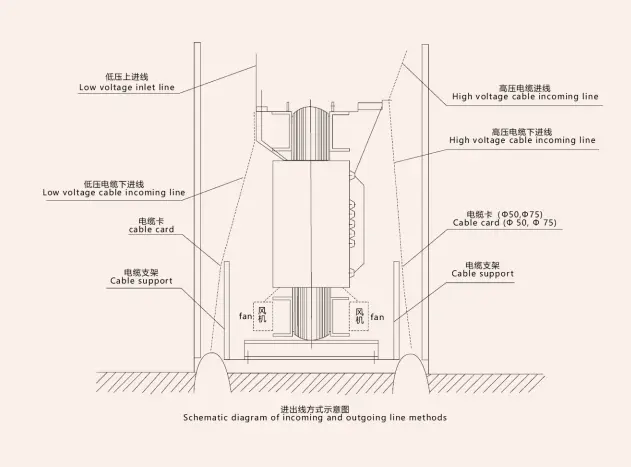

◆ Transformator udgående linjemetode

Konventionelle udgående linjer, standardluttede busbarer og standard side udgående linjer kan fremstilles i henhold til forskellige grænsefladeformularer, og specielle udgående metoder kan også designes i henhold til brugerkrav.

◆ Relaterede standarder og parametre

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Bedømt højspænding: 10 (11,10,5,6,6,6,3,6) kV

Bedømt lavspænding: 0,4 kV

Forbindelsesgruppe: Dyn11 eller Yyno

Højspændingsanlæg: + 5 eller + 2x2,5%

Isolationsniveau: LL75AC35/LI0AC5

Frekvens: 50Hz

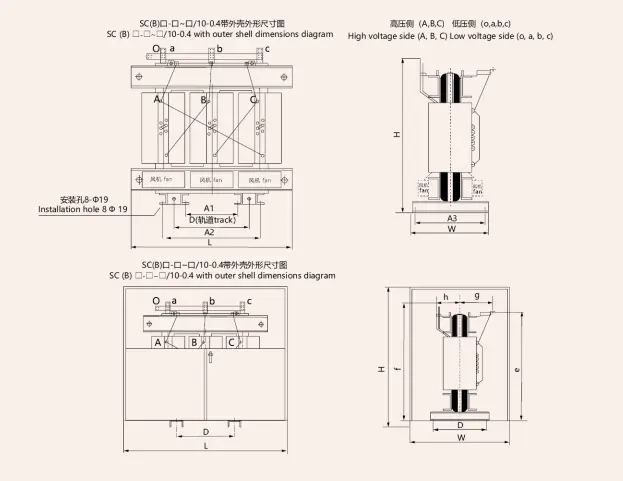

◆ Udseende og installationsdimension af SCB10-typen harpiks Isoleret tør-type transformer

◆ Tekniske parametre på 10 kV SCB10 Type harpiks Isoleret tør-type transformer
