Højspændingsregulering af transformer

● Højspændingsregulering af transformer hovedfunktioner

▶ Den samlede enhed har en stor kapacitet, lavt tab, lille størrelse og er let at installere og vedligeholde;

▶ Juster automatisk gearet på trefaset på belastningskifter ved at spore spændingsspændingsændringer, med pålidelig drift og højspændingsjusteringsnøjagtighed

▶ Spændingsreference, handlingsforsinkelse, tilladt rækkevidde og frekvensgrænse kan justeres efter behov, og parameterindstillingerne er fleksible og praktiske;

▶ Vis antallet af gearhandlinger og det aktuelle gear på SVR på belastningskifter med indikationer for det højeste og laveste gear

▶ Udstyret med gear øvre og nedre grænsebeskyttelse, handlingstidsbegrænsningsfunktion, hvilket effektivt forbedrer produktets pålidelighed

▶ Controlleren har over spænding og under spændingsbeskyttelsesfunktioner. Når linjen er i en overspænding eller under spændingstilstand. Kontrolleren låser automatisk; Sørg for sikker betjening af load tap -skiftere

▶ Controlleren vedtager kontrolchips i industriel kvalitet, der har stor pålidelighed, stærk anti-interferensevne og kan tilpasse sig barske udendørs miljøer;

▶ Højspændingsregulerende transformer hovedfunktioner udstyret med Rs485 -kommunikationsgrænseflade, kan controllerens parametre ses og ændres inden for 30 meter fra installationspunktet gennem trådløs kommunikationsmodul.

▶ Sky- eller SM -kort -fjernbetjening kan også tilføjes.

● Brug af betingelser for højspændingsregulering af transformer

▶ Højde: ≤ 2000m

▶ Miljøtemperatur: -25 ° C ~+45 ° C

▶ Relativ fugtighed: Mindre end 90%

▶ Forebyggelsesevne for forurening: niveau LLL

▶ Installationshældning: <2%

 Der er ingen forurening eller et ætsende medium omkring enheden, der alvorligt påvirker dens isoleringsydelse, og der er ingen brand- eller eksplosionsfare på arbejdspladsen og ingen alvorlig vibration. Attention: Når arbejdsmiljøet overstiger ovenstående forhold, er brugerne nødt til at give særlige instruktioner, når de afgiver ordrer.

● Højspændingsregulerende transformer opfylder standarderne

◆ Produktionsdesignstandarder

▶ JB8749-1998 Generelle tekniske krav til spændingsregulatorer

▶ GB1094-2013 Power Transformers

▶ GB/T6451-2008 Tekniske parametre og krav til tre fase OI nedsænket strømtransformatorer

▶ Retningslinjer for valg af effekttransformatorer (GB/T17468-1998) GB10230-2007 på Load Tap Changer

...

◆ Grundlæggende standarder til brug

Installationspunktets spænding af SVR-linjen Automatisk spændingsregulator opfylder kravene i den nationale standard GB/T12325-2008 for strømforsyningsspændingsafvigelse: summen af ​​de absolutte værdier for de positive og negative afvigelser for strømforsyningsspændingen på 35 kV og over må ikke overstige 10% af den ramte spænding; Den tilladte afvigelse af trefaset strømforsyningsspænding på 20 kV og nedenfor er + 7% af den nominelle spænding; Den tilladte afvigelse på 220V enkeltfaset strømforsyningsspænding er+7% og -10% af den nominelle spænding.

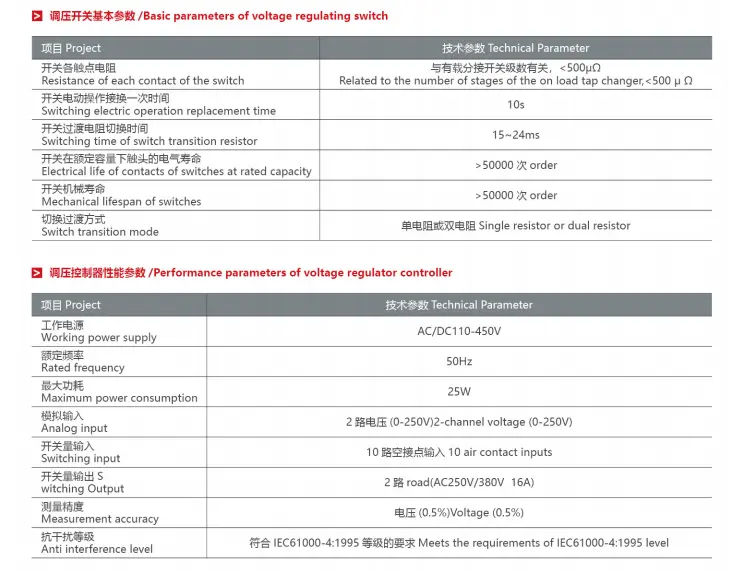

◆ Tekniske parametre for SVR -type højspændingsreguleringstransformator

● SVR -type højspændingsregulering af transformatorinstallationsinstruktionsinstruktioner

1. Installationen af ​​produktet er brugerens ansvar, og leverandøren kan sende eftersalgsservicepersonale til webstedet for vejledning.

2. efter at udstyret er på plads, skal en jordforbindelse bruges til flerpunkts jordforbindelse. Jordforbindelsen må ikke overstige 4 ohm, og dybden af ​​det jordforbundne organ, der er begravet under jorden, skal overholde jordforbindelserne i strømforordningerne.

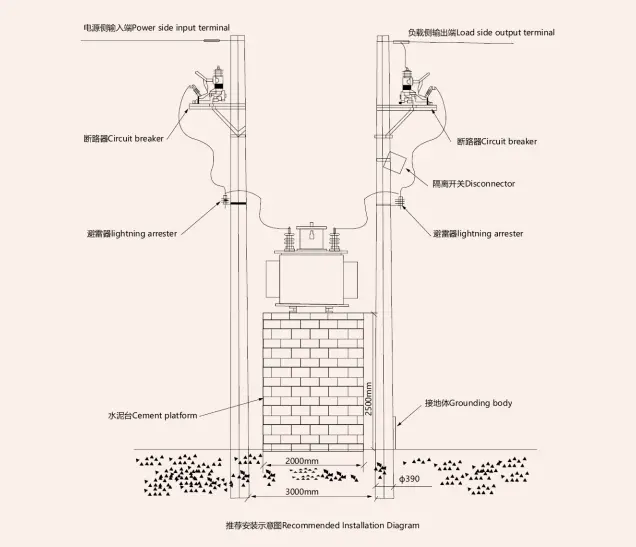

Installationsreferencediagrammet er som følger:
