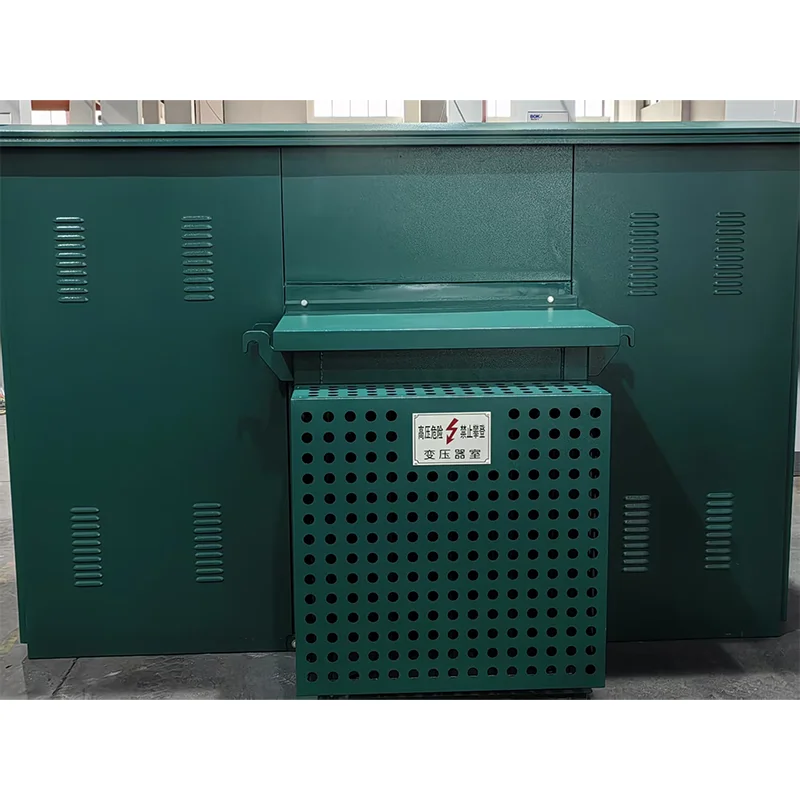

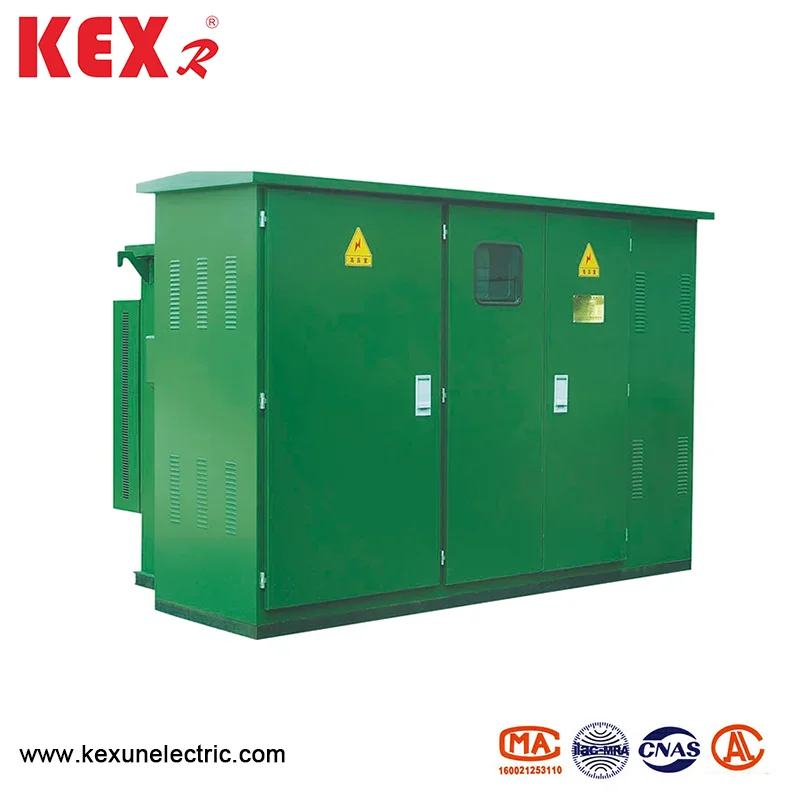

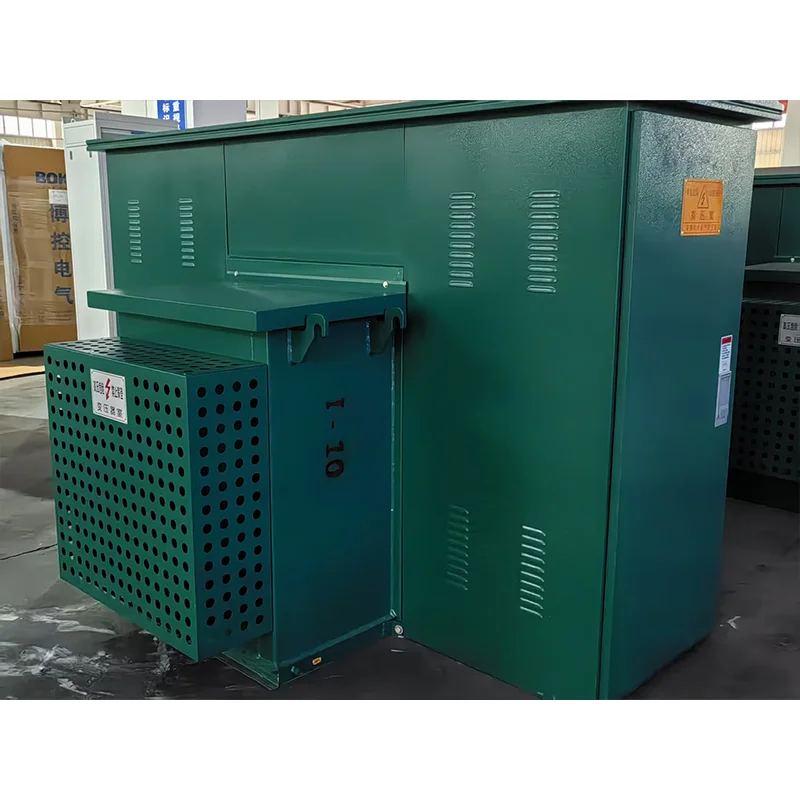

Forinstalleret amerikansk kassetype skab

● Produktfordele

1.. Det forudinstallerede kabinet for amerikansk kassetype har kompakt og standardstruktur, lille gulvplads, langt mindre end den europæiske type med samme kapacitet.

2. forseglet, isoleret struktur, stærk sikkerhed.

3.. Den forudinstallerede amerikanske kassetype skaber transformere med lavt tab, lav støj, stigning i lav temperatur, stærk overbelastningskapacitet, kortslutningsmodstand og stærk påvirkningsmodstand sikrer produktets høje ydeevne.

4. Accepter forskellige løsninger for at imødekomme kundernes tilpassede behov og håndtere forskellige brugsscenarier.

● Struktur af kabinettet

◆ Det samlede layout

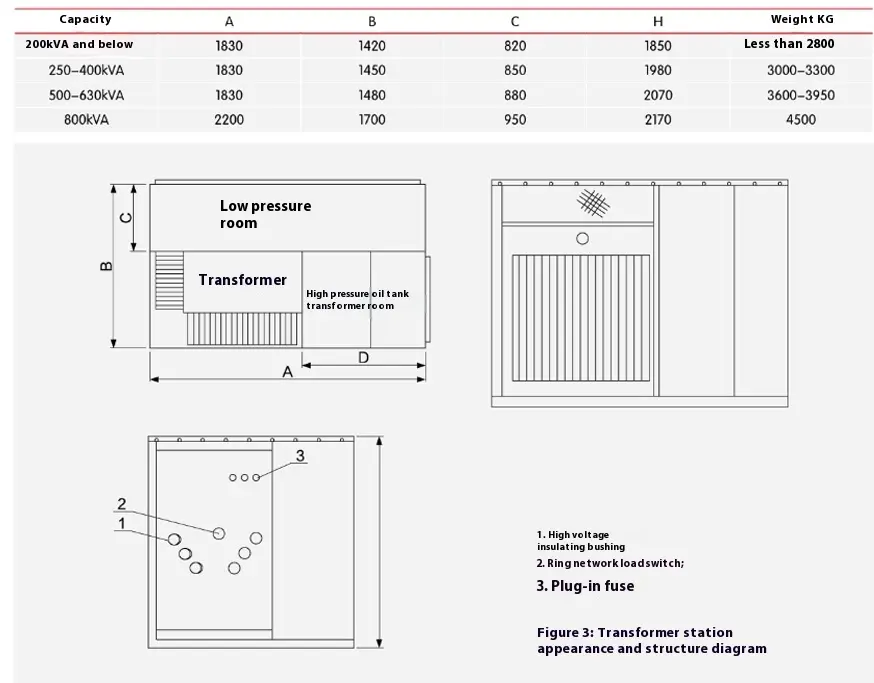

Udseendet og strukturen på 10 kV forudinstalleret amerikansk kassetype er vist i figur 2 og 3. olietanken er opdelt i to dele, den øverste del er højtryksolietank, og den nederste del er transformerens olietank. De to dele er kun elektrisk forbundet, og olien er blokeret. Det skematiske diagram er vist i figur 1, hvor "I" og "I" linjer er Loop Network Feeders, "LL" -grene er transformergrene, og "V" er lavspændingsudgang. Kabinet kan bruges i både ringnetværksstyrkeforsyningssystem og terminalsystem, og konverteringen er meget praktisk. Tilførslen af ​​linjen og "Lⅲ" -grenen skiftes med lastskiftet på ringnetværket. På samme tid er den indkommende terminal af højspændingssiden af ​​transformeren udstyret med backupbeskyttelsestik og plug-in sikringer for at beskytte kortslutningsfejlen og overbelastningen og over temperaturbeskyttelsen af ​​grenen. På samme tid kan højspændingsskærmningsenheder og lynarrestere også installeres. Den lavspændings ende af transformeren udsendes efter at have passeret gennem en meter og en lavspændingsafbryder.

◆ Transformator

Forudinstalleret amerikansk kassetype-kabinet vedtager S11-serien Tre-fase olie-nedbrydende transformer med lavt tab, lav temperaturstigning og lav støj vedtages. Fuldt forseglet struktur isolerer effektivt luftforurening og isolering nedbrydning forårsaget af fugt. Det korrugerede ark på olietankskallen har funktionerne af varmeafledning og afkøling og reducerer effektivt det indre tryk.

◆ To-stationsterminalbelastningskontakt

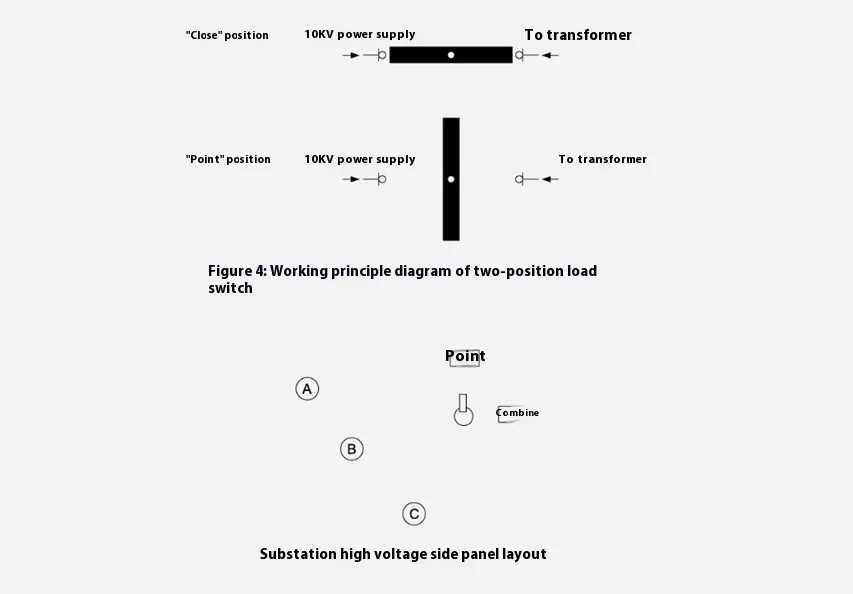

Dets strukturelle diagram er vist i figur 4, hvor "jeg" er forbundet til den højspændingsindkommende terminal. Under drift indsætter brugeren det specielle betjeningshåndtag i den roterende skaft på belastningskontakten og roterer den 90 grader mod uret, og belastningsafbryderen drejer sig til "off" -positionen. Terminalbelastningsafbryderen afskærer kun transformergrenen i terminal strømforsyningstilstand eller fungerer, når du udskifter plug-in sikringskernen, så den terminale negative belastningskontakt har kun to positioner af OFF og ON, og driftsstyrken er også lille på grund af dens lille størrelse. For at reducere olieforurening i olietanken foreslås det, at brugeren slukker lavspændingsafbryderen, før den betjener belastningskontakt for at reducere tryksiden.

◆ Beskyttelsessikring

Beskyttelsessikringen af ​​forudinstalleret amerikansk kassetype skab er forbundet i serie med plug-in sikringen i transformatorgrenen (se R1 og R2 i figur 2) for at danne en sikringssikring i fuld rækkevidde. Det blæser kun, når der er en kortslutningsfejl inde i kabinettet, så sandsynligheden for at blæse er meget lav. Det er installeret i den øverste olietank, og olietanken skal åbnes, hvis den skal opdateres.

◆ Indsæt typesikring

Dens smeltende kerne har dobbelt følsomhed (temperatur og strøm), det vil sige, den smelter, når belastningssiden mislykkes (overbelastning eller overdreven temperatur). Plug-in sikrings- og backupbeskyttelsessikring bruges i serie, som kan beskytte hele området mod lille strøm (flere gange i) til stor strøm (flere titalls kiloamperer), og den maksimale brudstrøm er 50 ka.

Note:

1. Alle anført i tabellen er klassificering af sikringer. Backup Protection-sikringen blæses kun, når der er en kortslutningsfejl inde i det forudinstallerede amerikanske kabinet med kassetype.

2. Den valgte transformer er kun egnet til forbindelsestilstand for Dyn11.

3. Når man vælger den indsatte sikring, skal det overvejes, at 3-4 gange den fulde kapacitetsstrøm for transformeren skal smeltes inden for 300'erne, og på samme tid skal det være opfyldt, at 12 gange den fulde kapacitetsstrøm for transformeren ikke skal smeltes, når der bruges 0,1.

4. I henhold til IEC -standarder kan sikringen arbejde i det politiske række af -25 ℃ ~+40 ℃. Når olietemperaturen er højere end +40 ℃, skal den nominelle sikring reduceres med 1% for hver 1 ℃ stigning.

◆ Elbue -type og "T" Type kabelhoved

Den højspænding indkommende og udgående linjer på 12 kV forudinstalleret amerikansk kassetype kabinen vedtager kabelindkommende og udgående linjer, og højspændingsstrømforsyningen føres ud af olietank af epoxy-støbte isolerende ærmer. For at lette fabrikens test og brugerens acceptprøve har de isolerende ærmer i sig selv evnen til at modstå 10 kV strømfrekvens modstå spænding og lynimpuls modstanders spænding. Før du installerer kabelhovedet, er det nødvendigt at vide, om brugeren kræver lynnedskabsarrestere. Om nødvendigt vedtager det ene sæt isolerende ærmer ved de indkommende og udgående linjer i løkken dobbeltpas-type, og det andet sæt vedtager enkeltpas type.

Vælg en albue eller T-formet kabelhoved, der matcher kabelsektionen, rengør dens indre og ydre overflader og overfladen af ​​den isolerende ærme med vandfri ethanol, påfør lidt 7501 vakuumsilikone fedt på ærmet overflade og installer det i henhold til de specielle installationsspecifikationer i kabelarbejdsområdet. I den anden ende af den dobbeltpasisolerende ærme skal du installere en speciel fuldt forseglet zinkoxidarrester på samme måde. Se instruktionerne til installation af kabelhovedet.

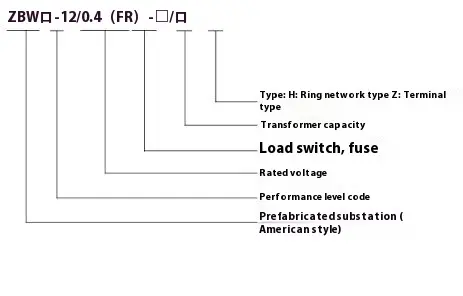

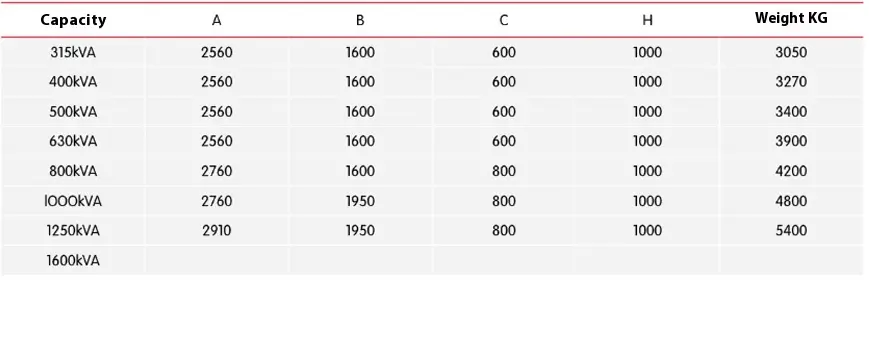

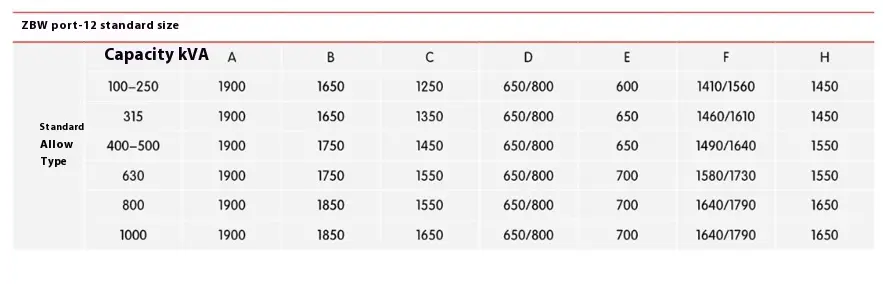

● Dimensioner af det forudinstallerede amerikanske kassetype skab
