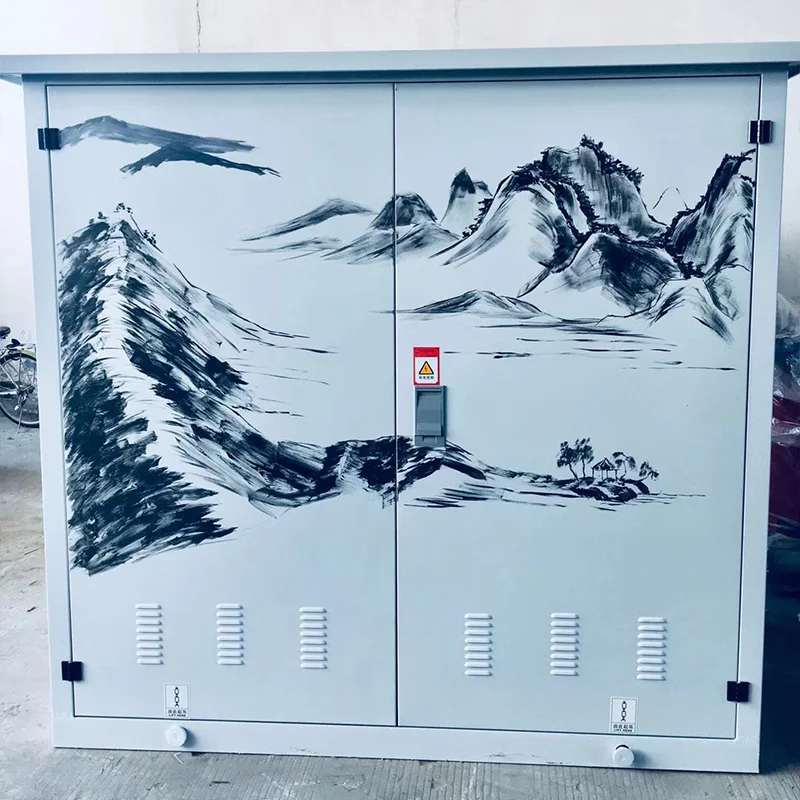

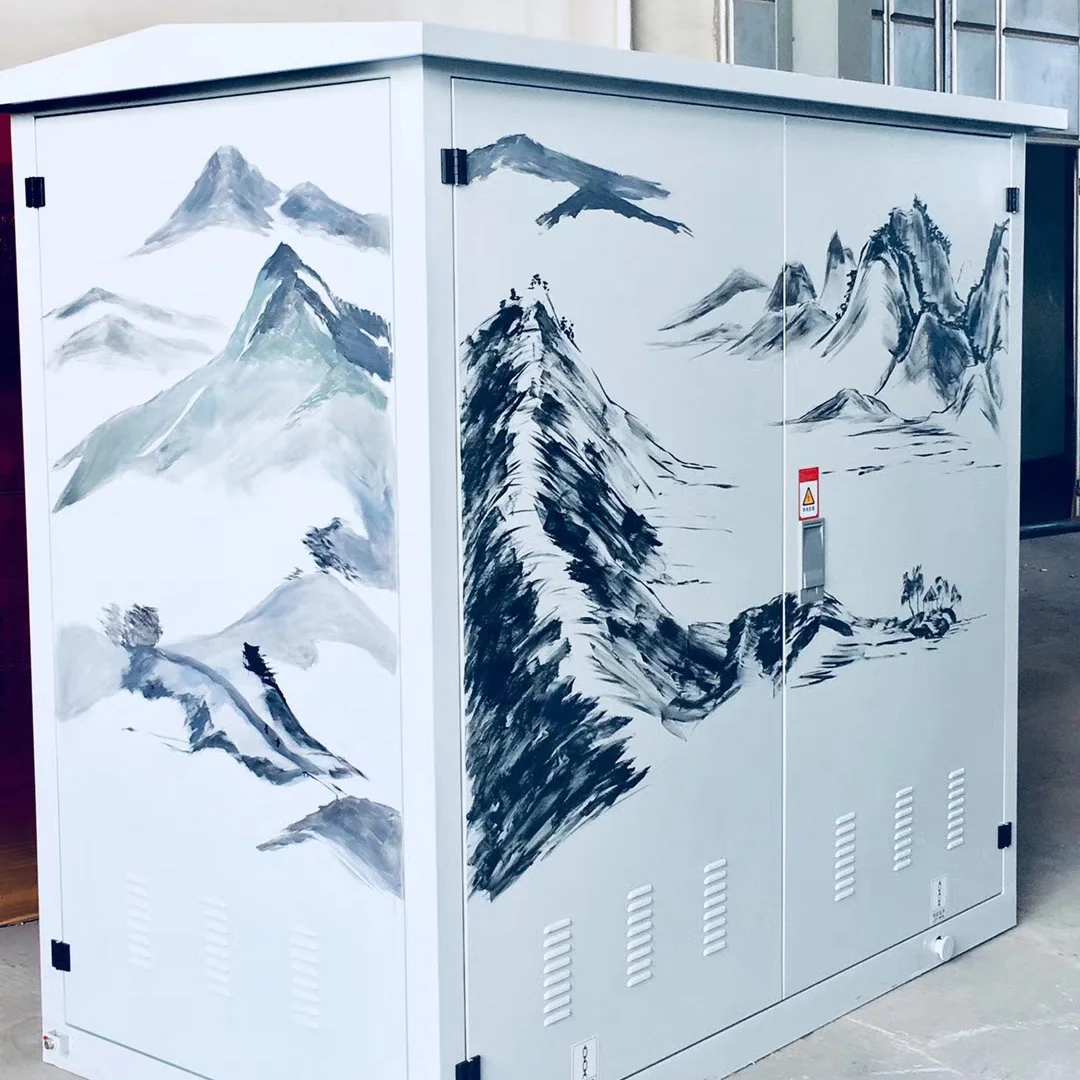

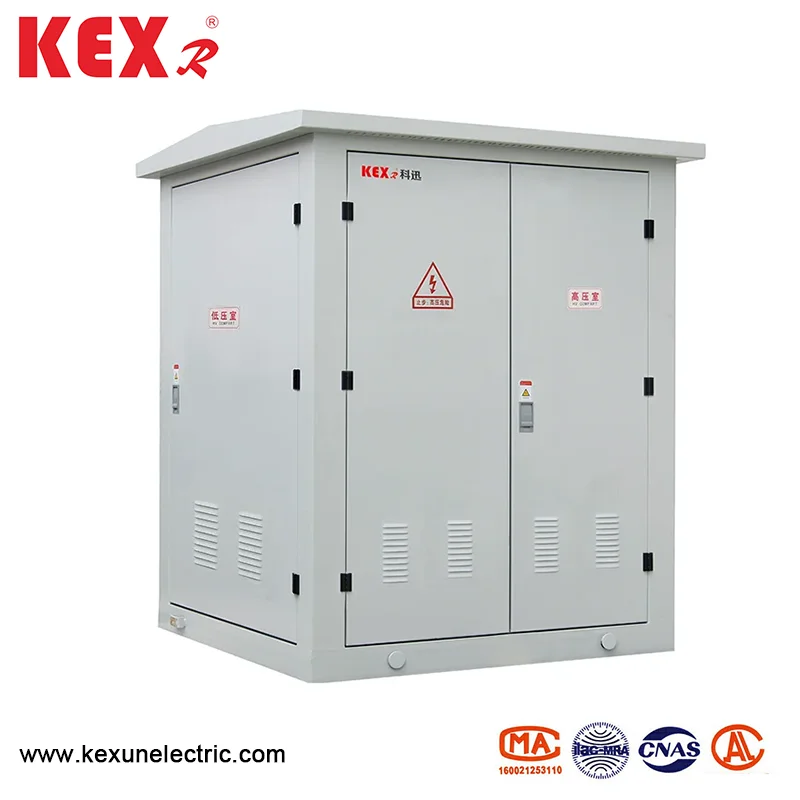

Miniaturiseret europæisk kassetype substation

◆ Den samlede struktur

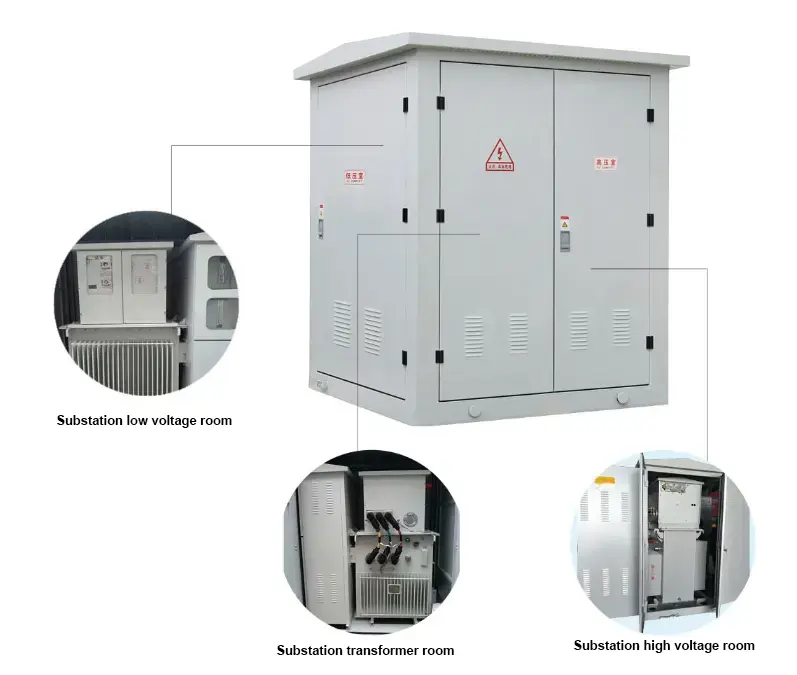

1. YB □ -12 miniaturiseret europæisk kassetype Substation er hovedsageligt opdelt i tre dele: højspændingsskontaktrum, transformerrum og lavspændingsskontaktrum, som kan transporteres separat.

2. Produktet vedtager et unikt design af storcyklusvarme for at sikre, at produktets stigningsniveau for produktet, og separat tætning mellem værelser ikke danner varmeudveksling mellem værelser.

3. Produktskallen er lavet af rustfri stålplade af høj kvalitet. Alle dele af stålpladestrukturen har gennemgået en særlig anti-korrosionsbehandling, og den rustfrie stålpladerstruktur har stærk korrosionsbestandighed og god mekanisk styrke.

4. Produktet kan installeres direkte indendørs uden yderligere bygningsfundament, hvilket sparer omkostninger og plads og er praktisk at installere.

◆ Højspændingskammer

SF6 gasfyldt switchgear uafhængigt udviklet af vores firma er vedtaget til højspænding, og alle switchgear og busbarer forsegles i en lukket rustfrit stålkasse uden nogen udsat ladet krop udenfor. Sikker drift og høj pålidelighed; Fuldt modulært design, alle moduler kan realisere forbindelsestilstanden for sideudgang og topudvidelse i henhold til kravene til strømforbrug og imødekomme behovene i strømforsyningsordningen i det maksimale omfang.

◆ Lavspændingskammer

Lavspændingssideindløbet og udløbslinjerne er alle lavet af nye støbte sagskredsløb, som er små i størrelse, fri for lysbue og let at udskifte. Multifunktionel intelligent omfattende beskyttelsescontroller og ny integreret reaktiv strømkompensationsenhed.

◆ Transformatorkammer

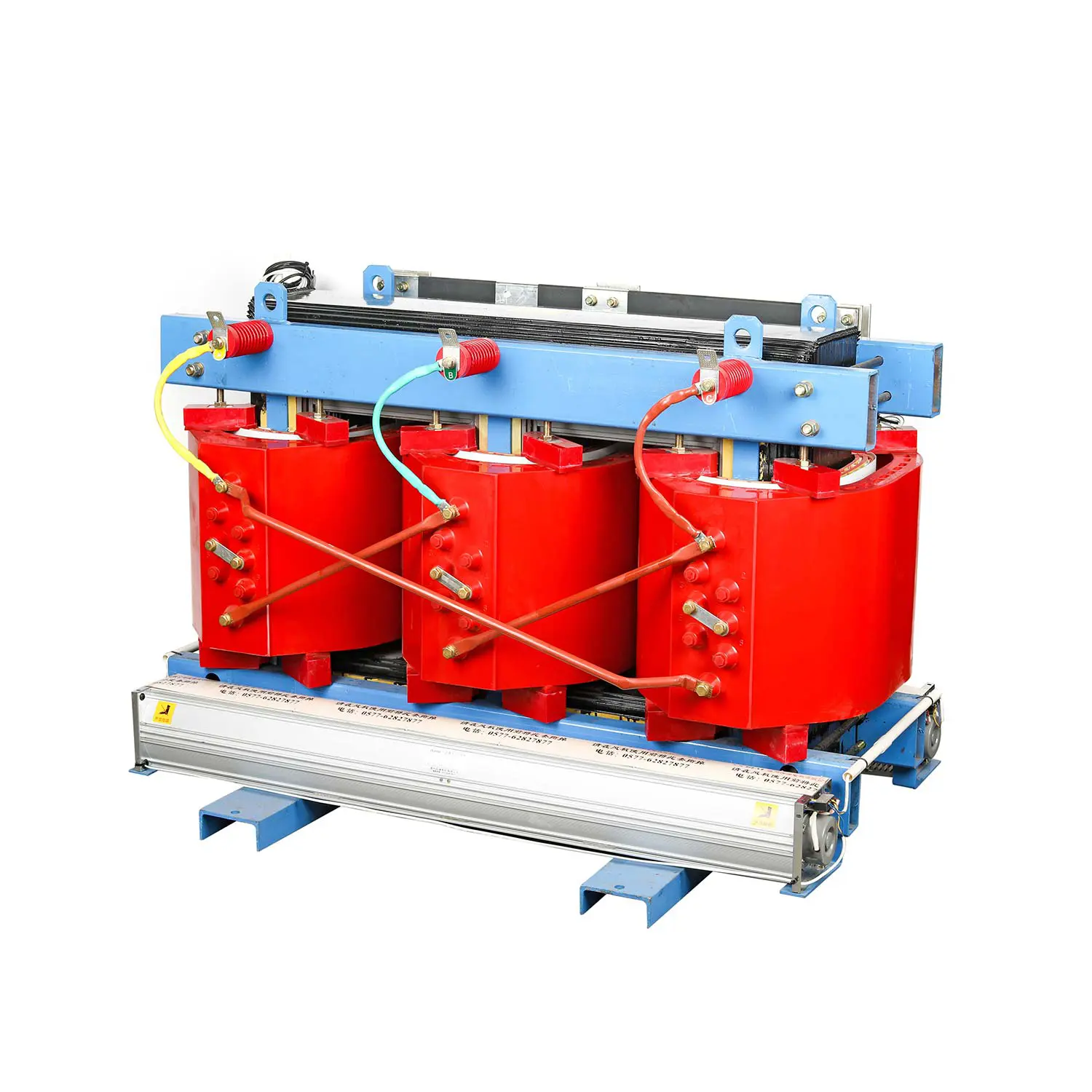

Transformatoren er fuldt isoleret med epoxyharpiks, og isolerings- og varmemodstandsniveauet er F, og transformeren har ikke nogen forbrændingsstøttende materialer og producerer ikke nogen gas eller andre mellemprodukter, der ikke er befordrende for miljøet under drift, så det har karakteristika ved god flammehindring, miljøbeskyttelse og energibesparende.

◆ Internt link

Spændingstransformatoren og den kinesiske faste switch er forbundet med virksomhedens faste isolerede kabeltilbehør, som er fuldstændig isoleret og sikkert og pålidelig

● Funktion og egenskaber

Højspændingskammeret af miniaturiseret europæisk kassesubstation er sammensat af højspændingsbelastningskontakt, højspændingsikring og lynrester, som kan stoppe kraftoverførsel og have overbelastning og kortslutningsbeskyttelse på samme tid. Lavspændingskammeret er sammensat af lavspændingsluftafbryder, strømtransformator, ammeter og voltmeter. Miniaturiseret europæisk boksstation vedtager førende behandlingsteknologi og har god korrosionsmodstand og slidstyrke. Dens fordele er fleksibel kombination, praktisk transport, installation og konstruktion, lave omkostninger, ingen forurening og sikker og pålidelig drift. På samme tid er den miniaturiserede europæiske boksstation en enhed med høj grad af automatisering, og den er designet intelligent, som fuldt ud kan beskytte alle dele og imødekomme behovene for uovervåget. Generelt er miniaturiseret europæisk boksstation den type bokstransformator, der sparer investeringer og får den hurtigste effekt.

● Højspændingskammeret

Højspændingskammeret er generelt beskyttet af en kombination af belastningskontakt og sikring. Efter at en fase af sikringen er sprængt, de trefasede koblingsture. Belastningsafbrydere fås i tryklufttype, vakuumtype, svovl hexafluoridtype osv., Som kan distribuere driftsmekanismen og realisere automatisk opgradering; Sikringen er en højspændingsstrømbegrænsende sikring med en angriber, der har pålidelig handling og stor brudkapacitet. Se nedenstående tabel for de vigtigste tekniske parametre. For transformatorer over 800 kVA kan vakuumafbrydere såsom Zn12, Zn28 og Vs1 vælges til beskyttelse.

● Lavspændingskammeret

Hovedkontaktsiden af ​​lavspændingskammer vedtager universel eller intelligent afbryder, som selektivt kan beskytte kredsløbet; Udløbskontakten vedtager en ny type plastikskallafbryder, som er lille i størrelse og kort i bue, op til 30 kredsløb; Der er kontaktor og kontaktløse switching -tilstande for brugere at vælge imellem.

● Transformatoren

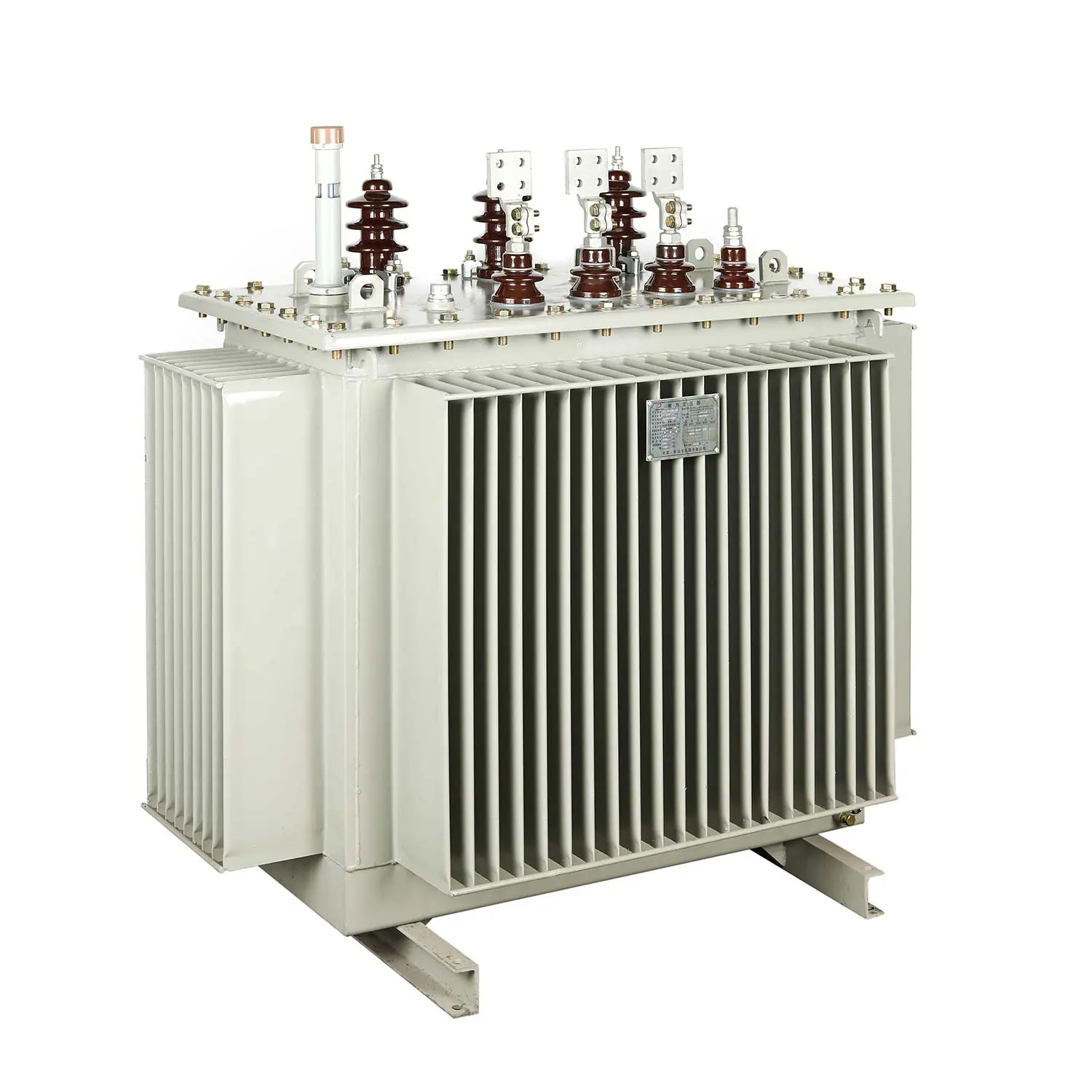

YB □ -12 miniaturiserede europæiske kassetype substation Vælg lavtab, olie-brændte, fuldt forseglede S9-, S10- og S11-serie-transformatorer, eller vælg harpiksisoleret eller Nomex-papirisoleret miljøvenlig tørtype-transformatorer, og bunden er udstyret med en vogn for at lette indgangen og udgangen til transformatoren.

● Performance -parametertabeller

◆ Tekniske parametre for belastningskontakt

◆ Tekniske parametre med højspændingssikring

◆ Tekniske parametre for lavspændingsafbryder

● Miljøforhold

◆ Højde: Den miniaturiserede europæiske boksestation skal bruges inden for 4000 m

◆ Temperatur: -25 ~ 40 ℃

◆ Relativ fugtighed: Det daglige gennemsnit er ikke mere end 95%, og det månedlige gennemsnit er ikke mere end 90%;

◆ Installationssted: Ingen brand, eksplosionsfare, ledende støv, kemisk ætsende gas og voldelig vibration. Hvis ovenstående betingelser overskrides, kan brugerne konsultere vores firma.

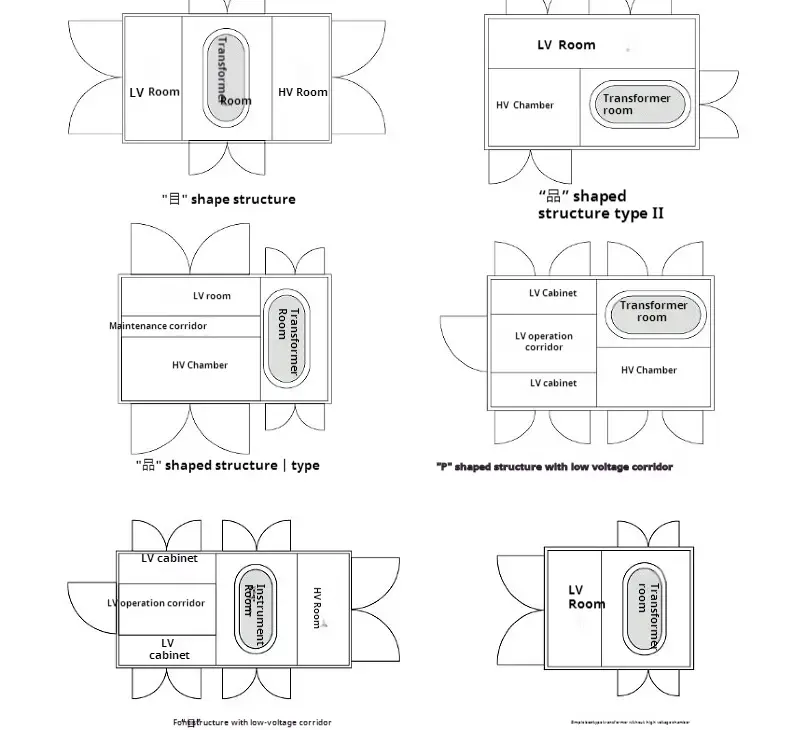

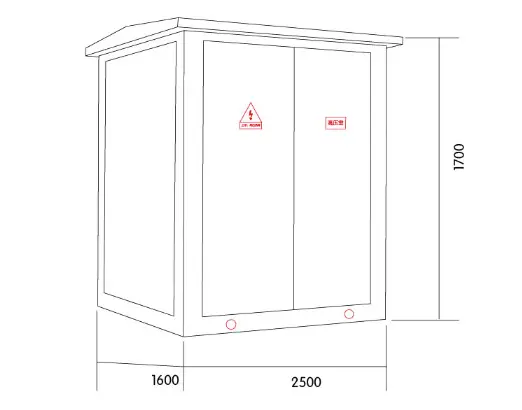

● Layout Dimension Diagram

● Hvorfor vælge KEXR?

◆ Produktfordele: Vores miniaturiserede europæiske boksestation har mange patenter og bestået forskellige certificeringer (ISO9001,3c osv.) ， Fremragende produktkvalitet er grundlaget for vores fodfæste.

◆ Prisfordele ： Fra kundens synspunkt mener KEXR, at små overskud, men hurtig omsætning kan få virksomheder til at overleve i længere tid. Derfor er produktprisen på KEXR lavere end industriens gennemsnit, og vi vedtager en trin-for-trin-prisliste, og flere køb vil medføre flere rabatter.

◆ Kvalitetssikringsfordele: Vi leverer en garanti på 12-24 måneder for de fleste KEXR-produkter, der overstiger de fleste af vores jævnaldrende.

◆ Unik tilpasningsordning: I betragtning af kundernes individuelle behov kan vi fremstille tilpassede produkter til at imødekomme forskellige brugsscenarier.
