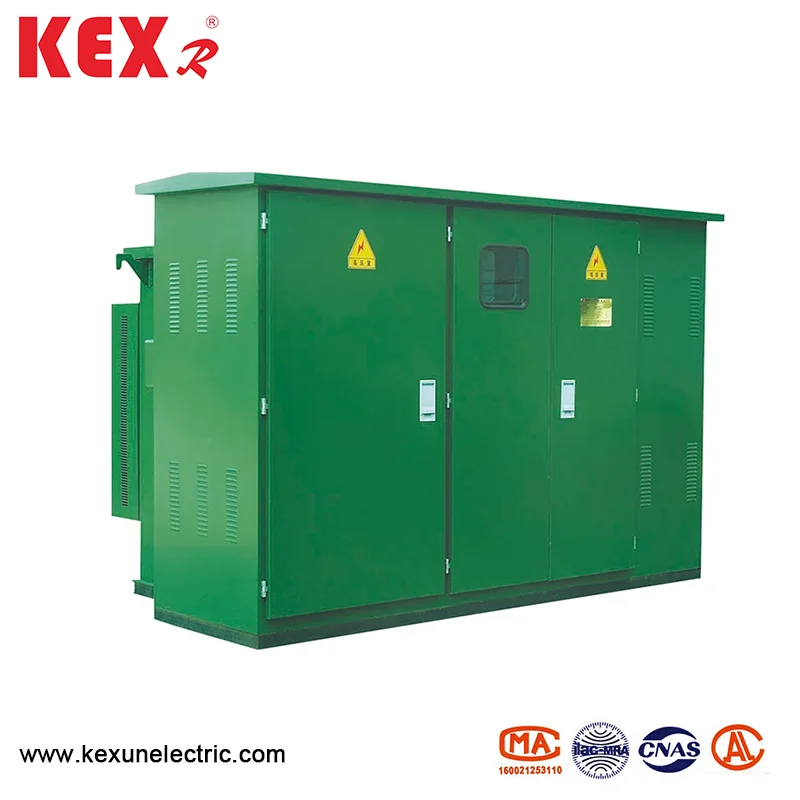

Forinstalleret American Box Transformer

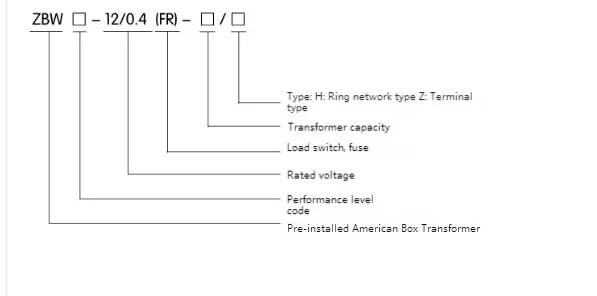

Model og mening

● Miljøforhold

◆ Miljøtemperatur: Den forudinstallerede American Box Transformer skal bruges i miljøet mellem -30 ~ 40 ℃

◆ Højde: under 4000 m

◆ Vindhastighed: under 34 m/s

◆ Fugtighed: Den gennemsnitlige daglige relative fugtighed er ikke mere end 95%; Den månedlige relative fugtighedsværdi er ikke mere end 95%

◆ Stødfast niveau: Den vandrette acceleration er ikke mere end 0,4 m/s², og den lodrette acceleration er ikke mere end 0,15 m/s²

◆ Installationshældning: Inden for 3 °

◆ Installationsmiljø: Den omgivende luft er ikke åbenlyst forurenet af ætsende og brændbare gasser, og der er ingen voldelig vibration på installationsstedet.

Bemærk: Når du bestiller forudinstalleret American Box Transformer ud over ovennævnte betingelser, kan du forhandle med vores firma.

● Teknisk parametertabel

◆ Transformator

◆ Lastkontakt

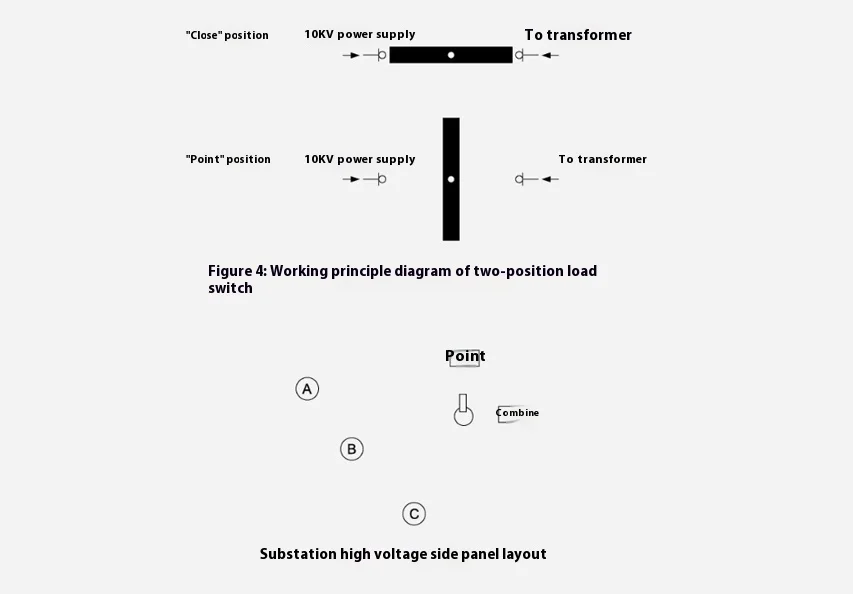

Lastskontakten på forudinstalleret amerikansk bokstransformator er olieudmunteret, trefaset koblingsafbryder og forår driftsmekanisme; Det kan åbnes og lukkes med belastning, og dens åbnings- og lukningshastighed har intet at gøre med driftsstyrken. Typerne er to-station, fire-station T-type og fire-station V-type.

◆ Backup Protection Fuse

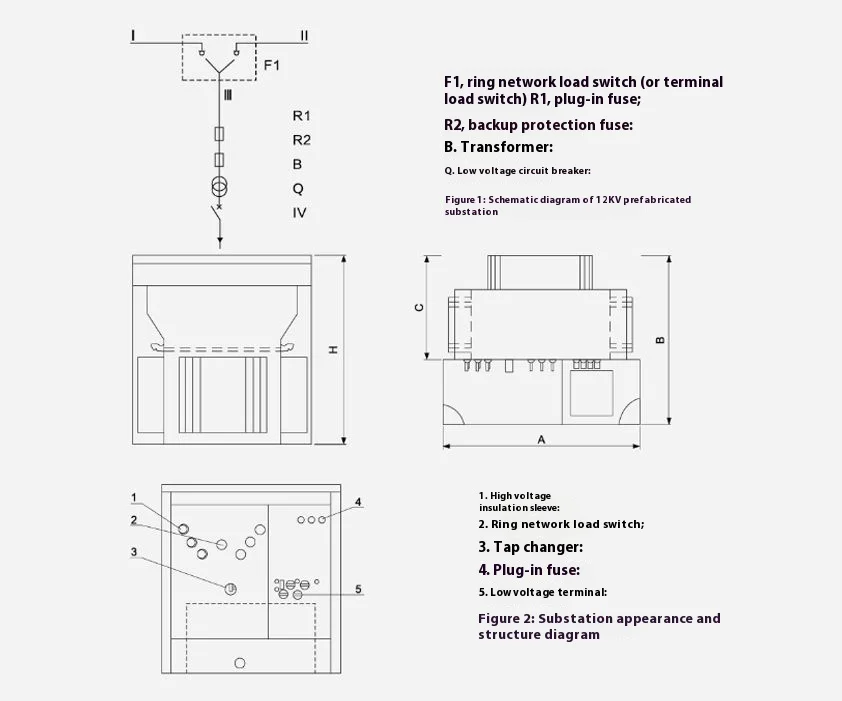

Sikringen af ​​forudinstalleret amerikansk bokstransformator er forbundet i serie med plug-in sikringen i transformatorgrenen (se R1 og R2 i figur 2) for at danne en sikringssikring i fuld rækkevidde. Det blæser kun, når der er en kortslutningsfejl inde i transformeren, så sandsynligheden for at sprænge er meget lav. Det er installeret i den øverste olietank, og olietanken skal åbnes, hvis den skal opdateres.

◆ Tilslut sikring

1. Sikringens kerne af forudinstalleret amerikansk bokstransformator har to egenskaber ved temperatur og strøm, det vil sige overbelastning forekommer ved belastningsenden, eller den smelter, når temperaturen er for høj. Plug-in sikrings- og backupbeskyttelsessikring bruges i serie, som kan beskytte hele området mod flere ampere til flere tusinde ampere, og den maksimale brudstrøm er 50 ka.

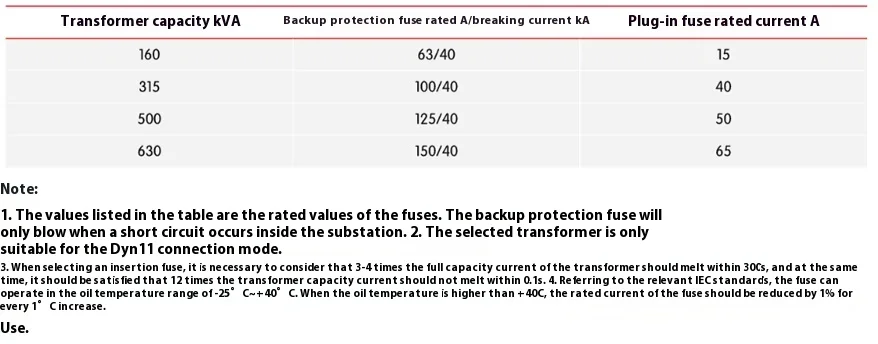

2. Den rimelige matchning af backup-sikring og plug-in sikring påvirker udførelsen af ​​hele transformeren. Se følgende tabel for en del af Nikringsudvælgelsesretningslinjerne i 10 kV forudinstalleret American Box Transformer til reference.

3.Plug-in Sikring er et element, der kan erstatte sikringskernen eksternt. Når du udskiftes, skal du først trække trækringen på trykaflastningsventilen for den øverste brændstoftank for at afbalancere trykket inden for og uden for brændstoftanken. For at sikre sikkerheden for operatører og udstyr, skal plug-in sikringer tilsluttes og frakobles, når der ikke er nogen belastning. Derfor skal lavspændingsafbryderen først slukkes for at afskære den fulde belastning på lavspændingssiden. Derefter skal håndtaget på sikringssædet skrues ud med driftshåndtaget og drejes derefter med ca. 90 grader for at eliminere vedhæftningen mellem pakningen og den ydre væg. Sikringsmeltningen skal trækkes skråt opad i 70-80 mm, og den skal forblive i et par sekunder. Efter at lidt olie på smelten er drænet, skal smelten trækkes ud for at undgå oliedråber fra andre komponenter uden for brændstoftanken. Tør overfladen af ​​smelten med en ren bomuldsklud, og udskift derefter kernen. Når du udskiftes, skal du sørge for at være opmærksom på de parametre, der er angivet på den smeltede kerne, og forskellige parametre kan ikke erstattes. Se vedhæftning 3 for udskiftningstrin. Indsæt den smeltede kerne efter udskiftning i sikringsstøtten, og når håndtaget på den smeltede kerne drejes til låsepositionen, skal du sikre dig, at rustfrit stålvaskemaskine er tæt på sikringsstøtten, og håndtaget er spændt på BOSS for at sikre, at substationen er helt forseglet og fri for fugtighed. Derefter lukkes lavspændingsafbryderen igen, og strømforsyningen kan genoptages på dette tidspunkt.

4. Fordi den forudinstallerede American Box Transformer er et trefaset system, hvad enten det er en backup-beskyttelses sikring eller en plug-in-sikring, når en-faset smelte smelter, skal trefasemeltet generelt udskiftes, medmindre det kan bestemmes, at kun en faset smeltesving har ført fejlstrømmen.
