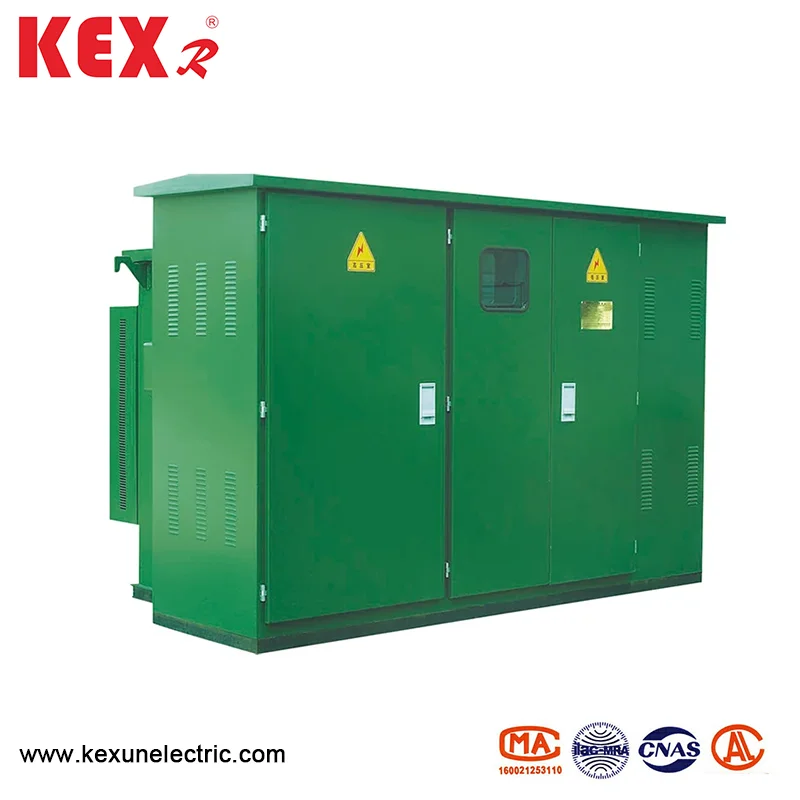

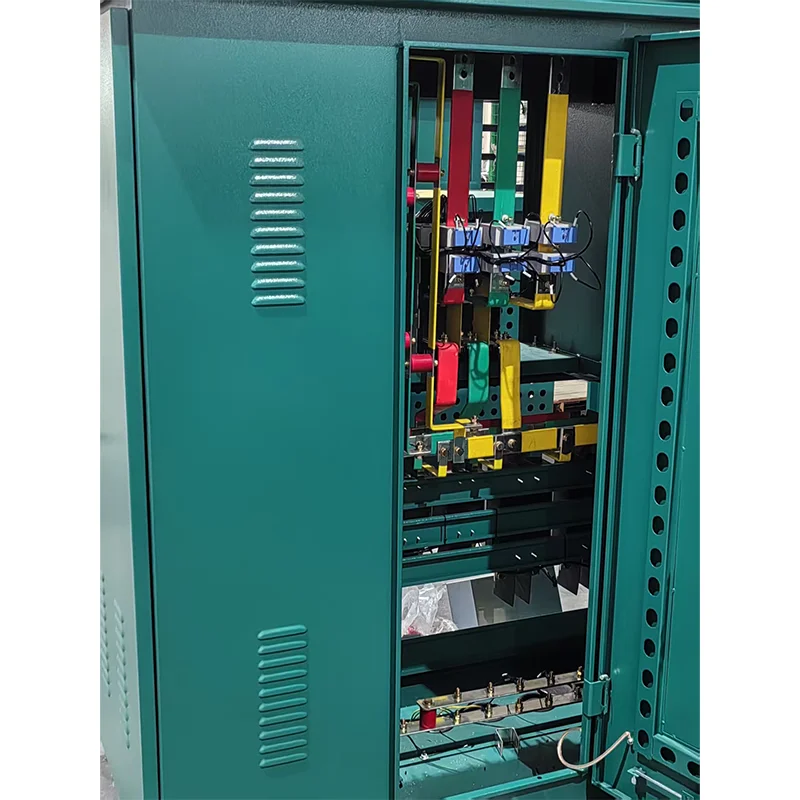

Forinstalleret amerikansk boksypesubstation

● Produktstrukturegenskaber

◆ ZBW-12-forudinstalleret amerikansk boksestation har kompakt struktur og lille volumen, som kun er ca. 1/3 ~ 1,5 af den inden for den indenlandske europæiske bokstransformator med samme kapacitet, hvilket således reducerer gulvpladsen i høj grad.

◆ Substationen vedtager fuldt forseglet og fuldt isoleret struktur uden isoleringsafstand og beskytter pålideligt personlig sikkerhed.

◆ Højspændingsledninger kan bruges til både ringnetværk og terminal med fleksibel strømforsyningstilstand og høj pålidelighed.

◆ Fremragende transformerydelse: lavt tab, lav støj og lav temperaturstigning; Stærk overbelastningskapacitet, kortslutningsmodstand og påvirkningsmodstand.

◆ opfylder alle former for lavspændingsudviklingskrav, som kan vælges i henhold til ordningen eller designet af dig selv.

● Tekniske parametre -tabel

● Sikring

Højspændingssiden af ​​forudinstalleret amerikansk boksstype-substation er forsynet med fuld rækkeviddebeskyttelse ved serieforbindelse af backupbeskyttelsessikring og plug-in sikring, som i princippet er enkel, økonomisk og pålidelig; Backup Protection Fuse er en olie-nedbrændt højspændingsstrømbegrænsende sikring med stor brudkapacitet. Først når transformeren mislykkes internt, er plug-in-sikringen udstyret med en dobbeltfølsom sikring, som kan give dobbelt beskyttelse af strøm og temperatur. Når den dobbeltfølsomme sikring er sprængt, kan sikringskernen let udskiftes på stedet.

● Struktur og driftssekvens

1. Layoutet

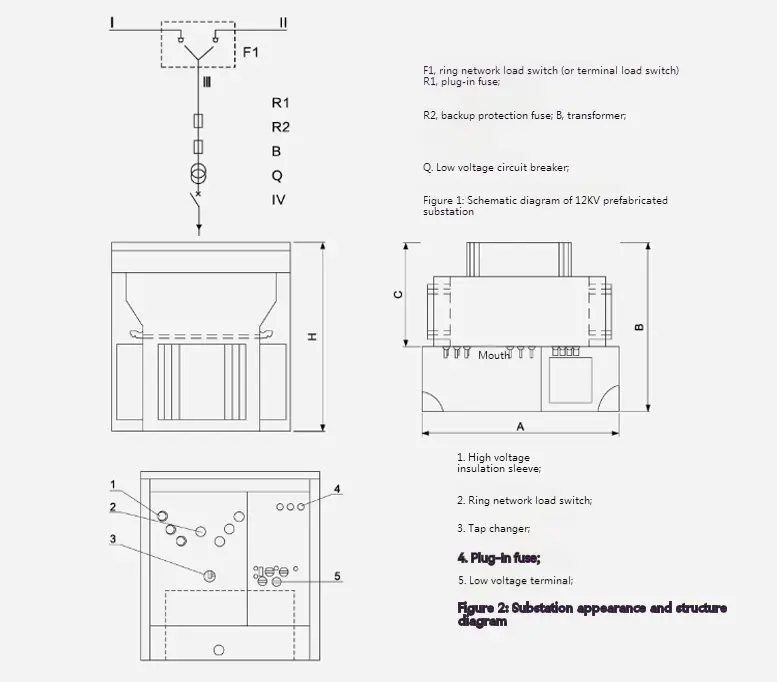

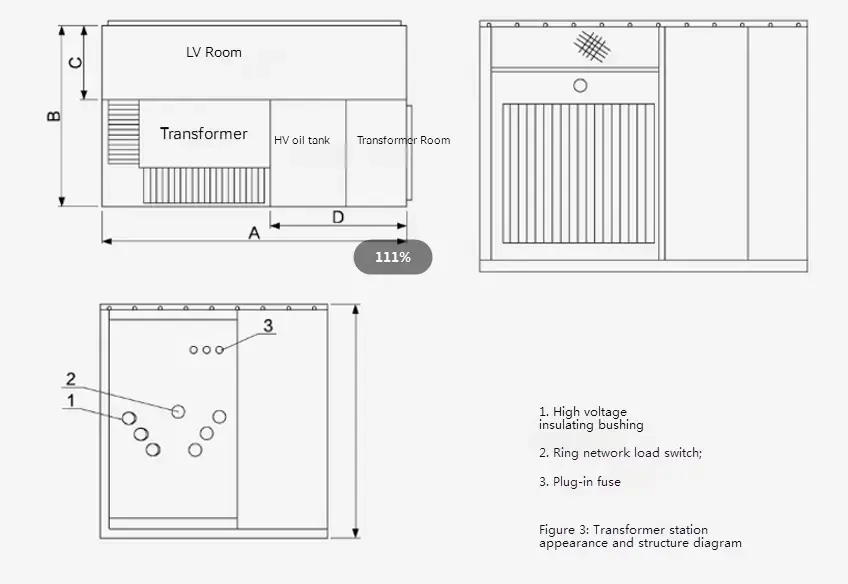

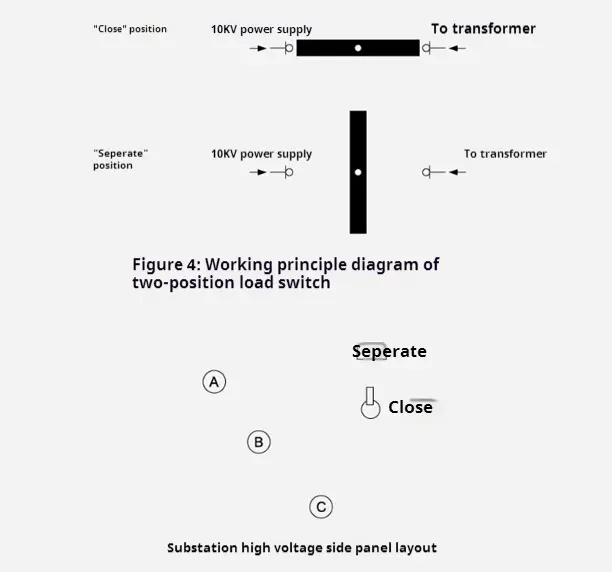

For formen og strukturen af ​​10 kV ZBW-12 Forinstalleret amerikansk boksstype, se figur 2 og figur 3. Olietanken er opdelt i to dele: den øverste del er højspændingsolietank, og den nederste del er transformerens olietank. De to dele er kun elektrisk forbundet, men olien er blokeret. Det skematiske diagram er vist i figur 1, hvor "I" og "I" linjer er Loop Network Feeders, "LL" -grene er transformergrene, og "V" er lavspændingsudgang. Substation kan bruges i både ringnetværksstyrkeforsyningssystem og terminalsystem, og konverteringen er meget praktisk. Tilførslen af ​​linjen og "Lⅲ" -grenen skiftes med lastskiftet på ringnetværket. På samme tid er den indkommende terminal af højspændingssiden af ​​transformeren udstyret med backupbeskyttelsestik og plug-in sikringer for at beskytte kortslutningsfejlen og overbelastningen og overtemperaturbeskyttelse af grenen. På samme tid kan højspændingsskærmningsenheder og lynarrestere også installeres. Den lavspændings ende af transformeren udsendes efter at have passeret gennem en meter og en lavspændingsafbryder.

Dimensioner og vægt

2. Transformatoren

KEXR Pre-Installered American Box Type Substation Vedtagelse af den nye S9- og S11-serie tre-fase olie oversvømmede transformere har fordelene ved lavt tab uden belastning, lav temperaturstigning, lav støj og lav højde. Tab og belastningstab uden belastning og belastning af transformeren er lavere end de originale S9-transformer, der når det indenlandske avancerede niveau på nuværende tidspunkt. Transformatoren er af fuldt forseglet struktur, som effektivt isolerer nedbrydning af luftforurening og isolering forårsaget af fugt. En luftpude på 40-90 mm efterlades øverst på olietanken, som kan spille rollen som varmeafledning og afkøling sammen med korrugeringerne af olietankskallen og kan effektivt reducere det indre tryk.

Dimensioner og vægt

3. Sikkerhedsikring af sikkerhedskopiering

Det er forbundet i serie med plug-in-sikringen i transformergrenen (se R1 og R2 i figur 2) for at danne en fuld rækkevidde sikringssikring. Det blæser kun, når der er en kortslutningsfejl inde i stationen, så sandsynligheden for at sprænge er meget lav. Det er installeret i den øverste olietank, og olietanken skal åbnes, hvis den skal opdateres.

4. Plug-in sikring

◆ dens smeltekerne har dobbelt følsomhed (temperatur og strøm), det vil sige, den smelter, når belastningssiden mislykkes (overbelastning eller overdreven temperatur). Plug-in sikrings- og backupbeskyttelsessikring bruges i serie, som kan beskytte hele området mod lille strøm (flere gange i) til stor strøm (flere titalls kiloamperer), og den maksimale brudstrøm er 50 ka.

◆ Den rimelige matchning af backup-sikring og plug-in sikring påvirker direkte ydelsen af ​​hele stationen. Se følgende tabel for en del af sikringsudvælgelsesretningslinjerne i 10 kV forudinstalleret amerikansk kassetype understation til reference. Bemærk: Det er ikke egnet til andre typer stationer.

● Oversigt Dimension af forudinstalleret amerikansk boksypesubstation
