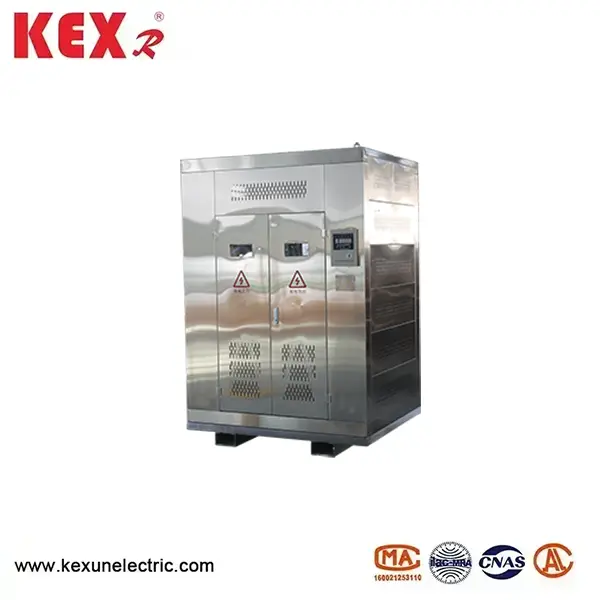

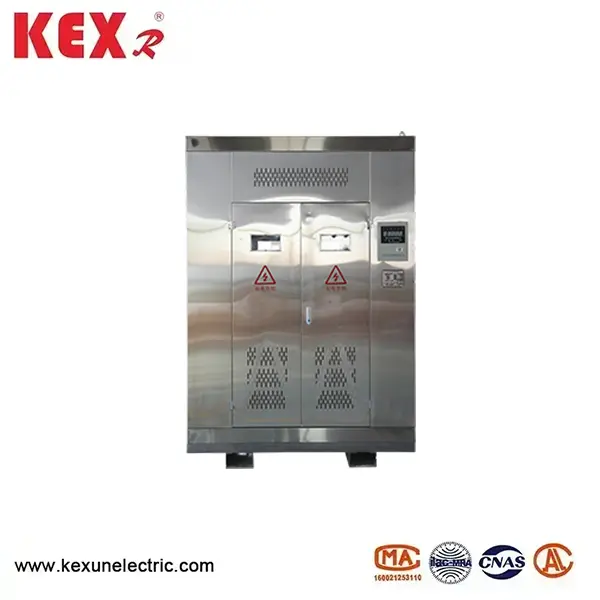

Tørtype miningtransformator
KSG Dry-type minedrifttransformator, der er specielt produceret af Kexun Electric i Kina Factory, er velegnet til central substation, nederste gård, hovedluftkanal og hovedluftindgangskanal i underjordisk kulmine og er også velegnet til det fugtige miljø i tunnelen som en effekttransformator til minbelysning eller elektrisk trækkraft.
Model: KSG
Brand ： Kexr
Model: KSG
Brand ： Kexr
● Brug af betingelser for KSG-tør-type miningtransformator
▶ Højde: Ikke over 1500 m, vil særlige omstændigheder blive forklaret separat;
▶ Miljøtemperatur: maksimal temperatur+40 "C, maksimal månedlig gennemsnitstemperatur+25 *C, minimumstemperatur -20 *C
▶ Luftens relative fugtighed overstiger ikke 95% (ved+25 ° C);
▶ i et gas- eller dampmiljø, der ikke skader isolering;
▶ Installeret i underjordiske miner, hvor der er kulstøv og gas, men ingen eksplosionsfare;
▶ Bølgeformen af strømforsyningsspændingen er omtrent en sinusbølge;
● KSG Tør-type miningtransformator opfylder standarderne nedenfor
GB/T12173-2008 Generel elektrisk quipment til minedrift
GB1094.11-2007 Tørtype Power Transformers
GB/T10228-2015 Tekniske parametre og krav til strømtransformere af tør type
GB/T3955-2006 Mining Generelle Power Transformers
GB4208-2008 Shell Beskyttelsesniveau
GB/T17211-1998 Belastningsguide til magttransformatorer
GB3836.1-2010 Elektrisk udstyr til eksplosive gasmiljøer Del 1: Generelle krav
GB3836.2-2010 Elektrisk udstyr til eksplosiv gasatmosfære Del 2: Eksplosionsikkert type "D Design, fremstilling og inspektion af relevante standarder såsom GB1094.1-2013 Strømtransformatorer Del 1 Generelle bestemmelser.
● KSG Tør-type miningtransformatoregenskaber
KSG-minedrift Generelle Transformere af tørt type har stærk fugtbesikker evne, god flammehæmmende ydeevne og isoleringsmaterialer med automatiske slukningsegenskaber, de producerer ikke skadelige gasser, når de støder på en brandkilde, forurener ikke miljøet og er lette at vedligeholde.
Højspændingsspolen i minedriftens tørtype-transformer er lavet af trådvikling af høj kvalitet, og viklingen støbes med epoxyharpiks af høj kvalitet under vakuum. Lavspændingsspolen er lavet af folievikling og harpiks præimprægneret isoleringslagsvikling. Iron Core vedtager høj kvalitet høj magnetisk ledningsevne koldvalset kornorienterede siliciumstålplader med lille hystereseudvidelse fra den samme batch. Vedtage epoxy -klæbemæssig belægning for at forsegle og forhindre korrosion. Overbelastningskapacitet for minedrift Tørtype-transformer: Under naturlig afkøling (AN) betingelser er overbelastningskapaciteten tilladt at opfylde kravene i følgende tabel (omgivelsestemperatur på 20 ° C):
|
Overstrøm% |
20 |
30 |
40 |
50 |
60 |
70 |
|
Kørselstid (M) |
Sammenhængende |
120 |
60 |
20 |
50 |
1 |
Temperaturstyringssystemet for KSG-tør-type miningtransformator består af en temperaturcontroller og et temperaturmålingselement, der er installeret øverst på lavspændingsviklingen, som er det hotteste punkt for produktet. 1T indser temperaturkontrol af transformeren og viser den hot spot -temperatur på viklinger A, B og C under driften af transformeren. Hvis temperaturen på transformerviklingen er for høj på grund af overbelastningsdrift eller -fejl, vil temperaturcontrolleren udstede en alarm og tur, og temperaturstyringssystemet vil have passive kontakter for alarm og tur. Når du bruger tvungen luftkøling, bestemmer temperaturcontrolleren indgang eller skift af kølemiljøcertificeringsventilatoren baseret på viklingstemperaturen. En RS485 -kommunikationsgrænseflade kan også eventuelt installeres til fjernstyring. Produkthuset har et beskyttelsesniveau på P21 eller højere

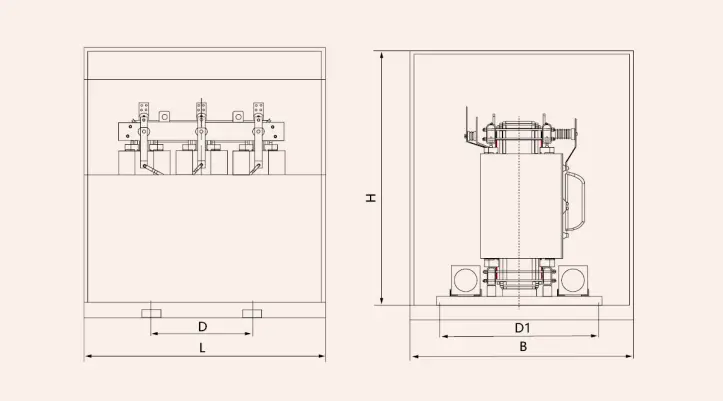

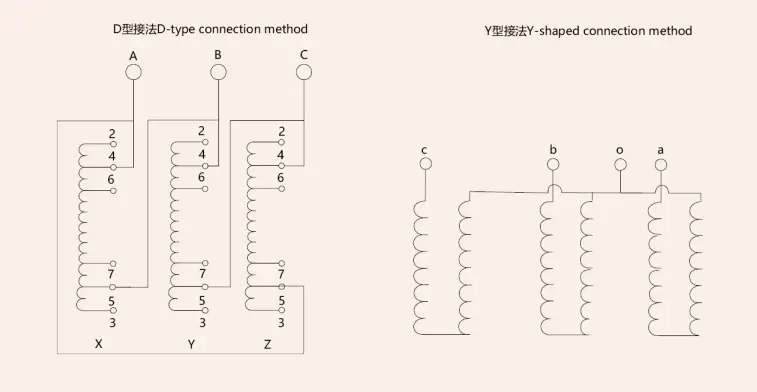

● Skematisk diagram og installationsdimensioner af KSG-tørtype-miningtransformator
◆ Tekniske parametre for KSG-tørtype-miningtransformator
|
Bedømt kapacitet (KVA) |
Spændingskombination og tapområde (%) |
Gruppenummer |
Intet belastningstab |
Belastningstab |
Ingen belastningsstrøm (%) |
Kortslutningsimpedans (%) |
Vægt (kg) |
Dimensioner l*w*hmm |
||
|
HV (Kv) |
HV sidste rækkevidde |
LV (KV) |
||||||||
|
50 |
6 Eller 10
|
2* ± 2,5 Eller ± 5 |
1.2 0.69 0.4 |
DY11 Yd11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
