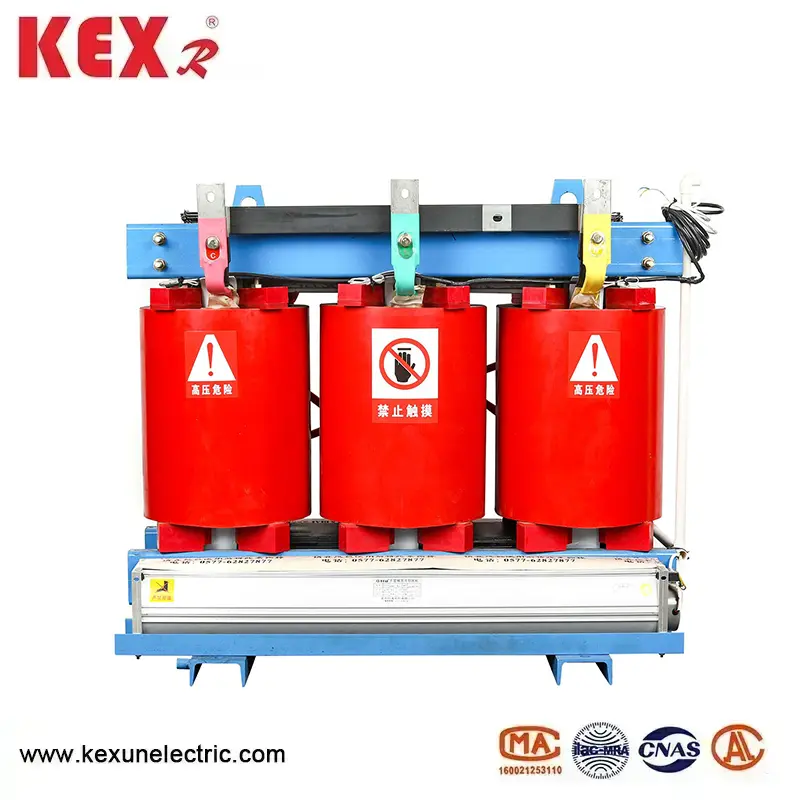

Miljøvenlig tør-type transformer

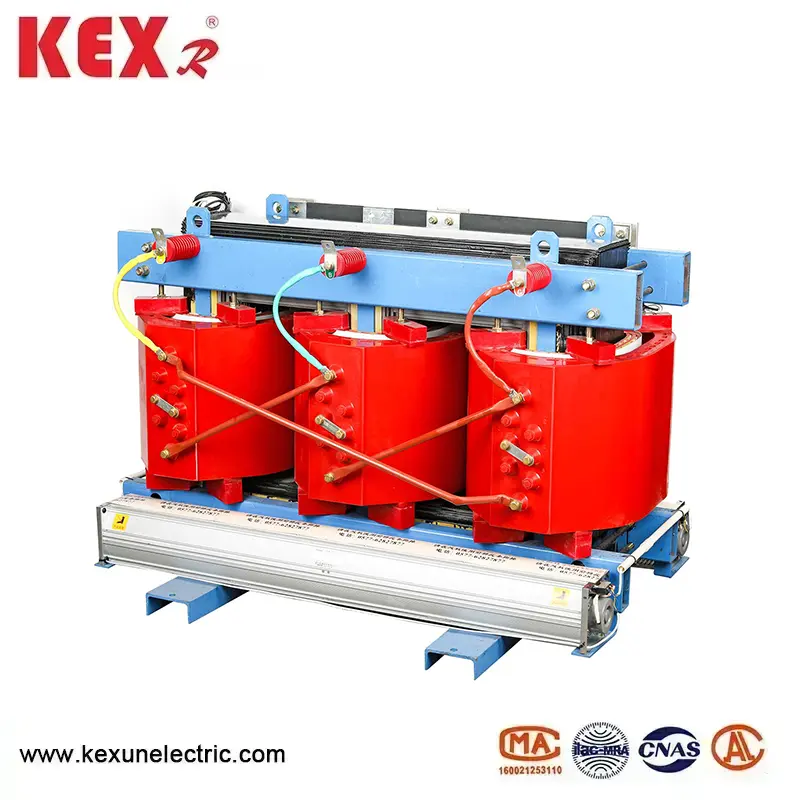

◆ Kerne af SGB10-type miljøvenlig tørtype-transformer

Jernkernen er lavet af importeret kornorienteret høj kvalitet høj magnetisk ledningsevne siliciumstålplader stablet sammen. Den 45 ° fuldt skråt ledstruktur vedtager en elastisk fastgørelsesindretning mellem snoet og jernkernen, som gør det muligt for transformeren at have lavt tab uden belastning og støj. Overfladen af ​​jernkernen behandles med speciel teknologi, som ikke kun reducerer støjen fra transformeren, men også forhindrer, at jernkernen er forbundet ved driften under driften. og fastgjort til basen som helhed. Viklingen er fastgjort af elastiske puder, og bufferingsstrukturen kan reducere vibrationsniveauet og støj fra viklingen.

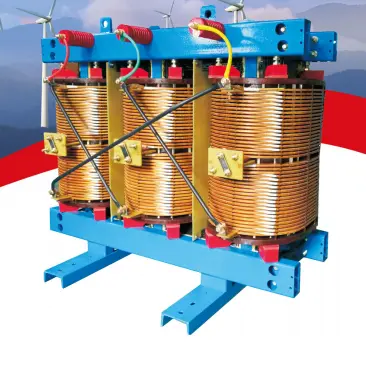

◆ Høje og lavspændingsspoler

De høje og lavspændingsspoler er lavet af Nomex-isoleringsmateriale og er gentagne gange imprægneret med opløsningsmiddelfrit imprægnerende maling ved hjælp af VPL-vakuumtryksudstyr og derefter bagt og helbredt ved høje temperaturer flere gange. Højspændingsspolen vedtager en kontinuerlig struktur med høj mekanisk styrke og god varmeafledningsbetingelser, hvor man undgår ulemperne ved høje mellemlagsspænding, dårlig varmeafledningsevne, let termisk nedbrydning og lav mekanisk styrke af flerlaget cylindriske spiraler, hvilket forbedrer pålideligheden af ​​produktdrift; Lavspændingsspolen vedtager en folie eller langsgående luftvej højstrøm spiralstruktur. Den imprægnerede spole har fremragende fugtighedsmodstand og kan modstå påvirker mere effektivt, den har ingen revner eller delvis udladning og er let at tørre, nedbrydes og genanvender efter dets levetid og beskytter miljøet.

◆ Shell

Hvis det er nødvendigt, kan Kexun Electric give skaller beskyttelsesniveauer på IP20 eller IP23. Betydningen af ​​indkapslingsbeskyttelsesniveauet LP20 er, at faste fremmedlegemer med en diameter på 12 mm ikke har tilladelse til

◆ Overophedningsbeskyttelse

For at tage beskyttelsesforanstaltninger mod overophedning af spiral, er SGB10-type miljøvenlig tør-type transformer på 315 kVA og derover udstyret med en temperaturdisplaybeskyttelsesenhed. Denne enhed bruger temperaturfølende elementer indlejret i lavspændingsviklingen som signalkilde til det digitale displayinstrument. Når temperaturen inde i lavspændingsvikling ændres, viser temperaturfølende digitale displayinstrument en ny temperaturværdi og udfører kontrol- og alarmfunktioner baseret på denne temperaturværdi for at beskytte transformeren.

◆ Overbelastningskapacitet

SGB10-typen miljøvenlig tør-type transformer vedtager en ny struktur, nye materialer og nye processer, med gode varmeafledningsbetingelser, lang termisk liv og ekstremt stærk overbelastningskapacitet, det kan fungere sikkert og pålideligt i lang tid under 120%overbelastning. I det gamle 23 miljø er der ikke behov for ventilatorkøling, og det kan stadig fungere med fuld belastning i lang tid.

◆ Sikkerhed

SGB10-typen Miljøvenlig tørtype-transformer er den højeste sikkerhedspræstation Tørtype-transformer, der er tilgængelig i dag, alle isoleringsmaterialer er ikke-brændbare, selvslukning, ikke-giftig og indeholder mindre end 10% af brandfarlige stoffer sammenlignet med at defolke med de fejl, der brænder for en lang tid ved en høj temperatur på 800 'C uden at frembringe giftige røg, således at have overkom til at defekten er tilhænger af de givne gader, der blev forelaget for at få en lang tid ved den høje temperatur på 800' C uden at frembringe giftige røg, således at de overkommere de defikerede gebyrer. Forbrænding af epoxy -cast -transformere. SG (B) 10 nye produkt viser overlegen ydelse i applikationer med høje sikkerhedskrav, fugtige og varme forhold og dårlig ventilation, såsom strøm, metro, skib, kemisk.og metallurgiske industrier.

◆ Fremragende fugtmodstand

Nomex "isoleringssystemet i SGB10-typen miljøvenlig tør-type transformer er i stand til at modstå invasionen af ​​fugt. Adopting Avanceret VPL-udstyr og vakuumimprægneringsteknologi. Den høje kvalitet imprægnerer maling, der er genkendt af U kan operere kontinuerligt i lang tid ved temperaturer fra 180 'c og over nomex® er fuldstændig imprægnet med impræget af det underlige.

◆ Mindre volumen og lettere vægt

SGB10-typen miljøvenlig tør-type transformer bruger Dupont Nomex@ papir som hovedisoleringsmateriale og bruger det som et hybridisoleringssystem på det hotteste punkt i transformeren, hvilket reducerer dets størrelse og vægt sammenlignet med epoxyharpiks støbt i transformere af den samme kapacitet.

◆ Miljøbeskyttelse

SGB10-typen miljøvenlig tørtype-transformer kan nedbrydes og genanvendes efter dens levetid, hvilket overvinder defekten af ​​epoxyharpiks støbt tør-type transformatorer, der ikke kan nedbrydes og forurener miljøfarvestoffet til størkning og fusion af harpiks og glasfiber til en helhed efter dets levetid.

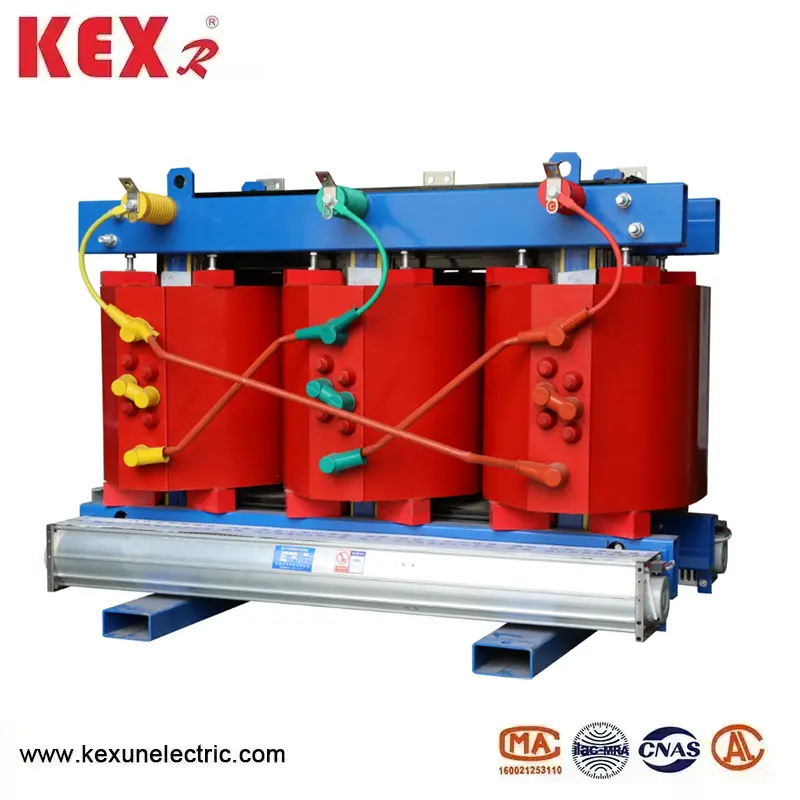

◆ Blytråd

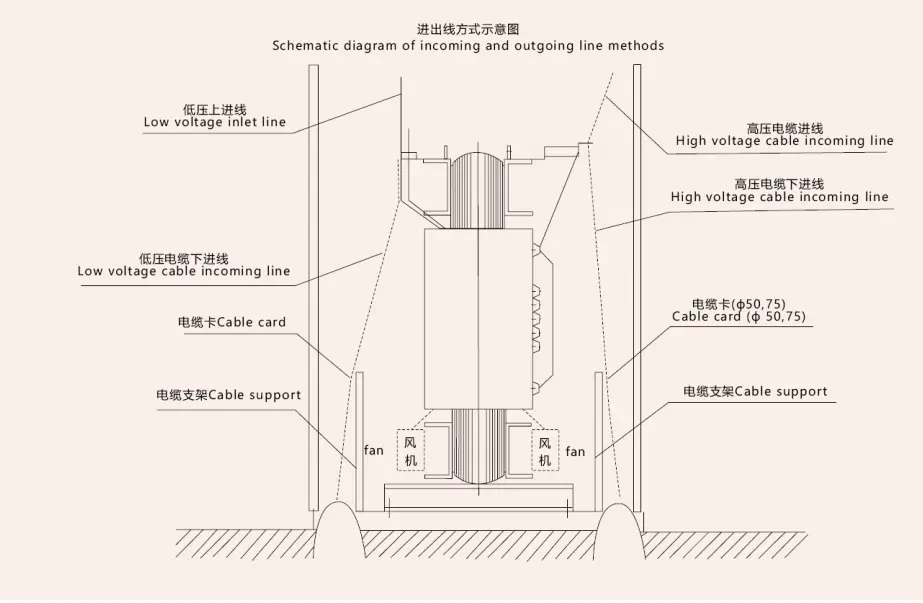

Den højspændingsudgangsterminal er fastgjort på den øverste del af viklingen, og hanen er placeret midt i viklingen. I tilfælde af strømafbrydelse ændres hanen gennem et forbindelsesstykke for at justere udgangsspændingen. Den lavspændingsudgående terminal er en ledende strimmel på pladetypen, som er pålideligt forbundet til den udgående strimmel gennem bolte.

◆ Relevante standarder

GB1094.11-2007 "Tørtypetransformatorer"

GB/T10228-1997 "tekniske parametre og

Krav til magttransformere af tør type "

GB/T17211-1998 "Load Guide for Dry Type Power Transformers"

JB/T10088-2004 "Lydniveau på 6-220kV effekttransformatorer"

GB4208-1993 "beskyttelsesgrader leveret af indkapslinger (LP-kode)"

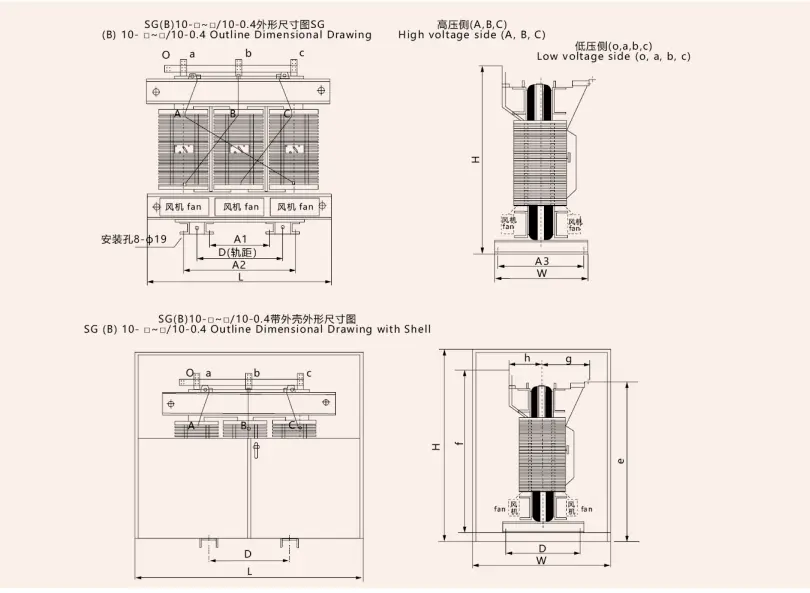

◆ Udseende og installationsdimensioner af SGB10-typen Miljøvenlig tør-type transformer

◆ Tekniske parametre på 10 kV SGB10 Type miljøvenlig tør-type transformer
