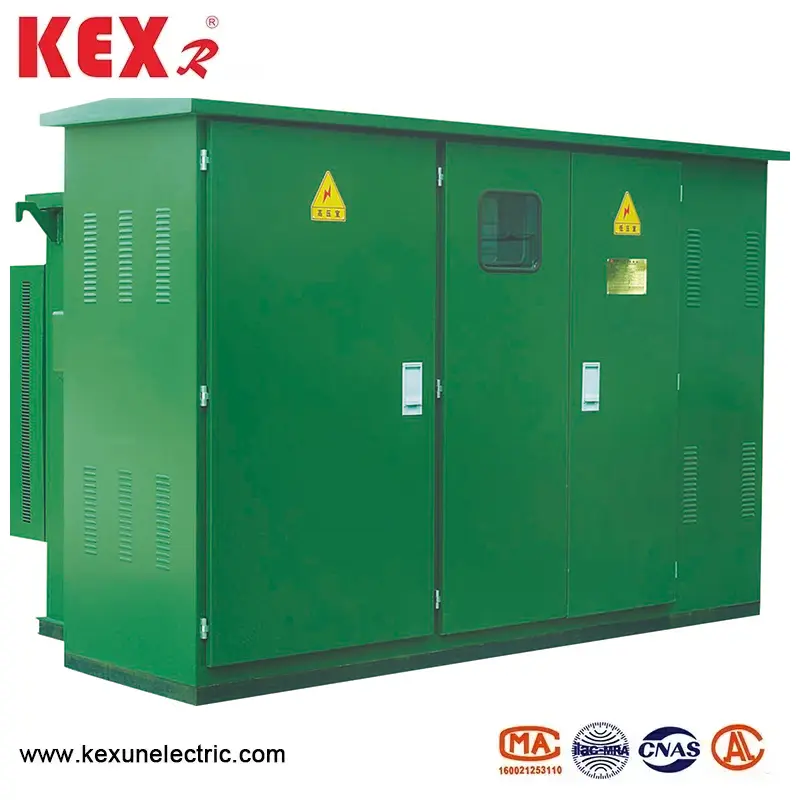

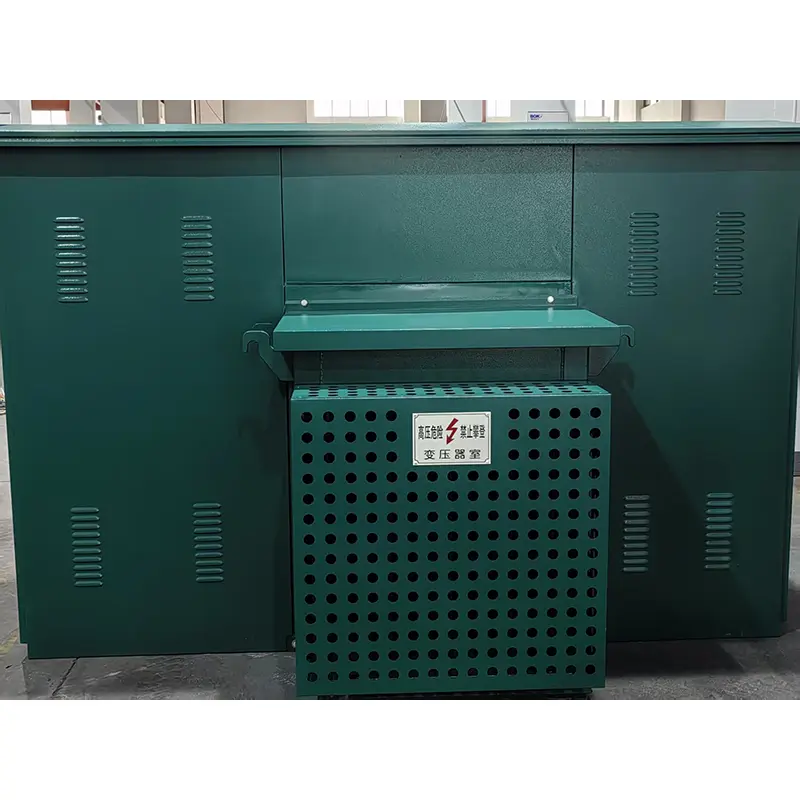

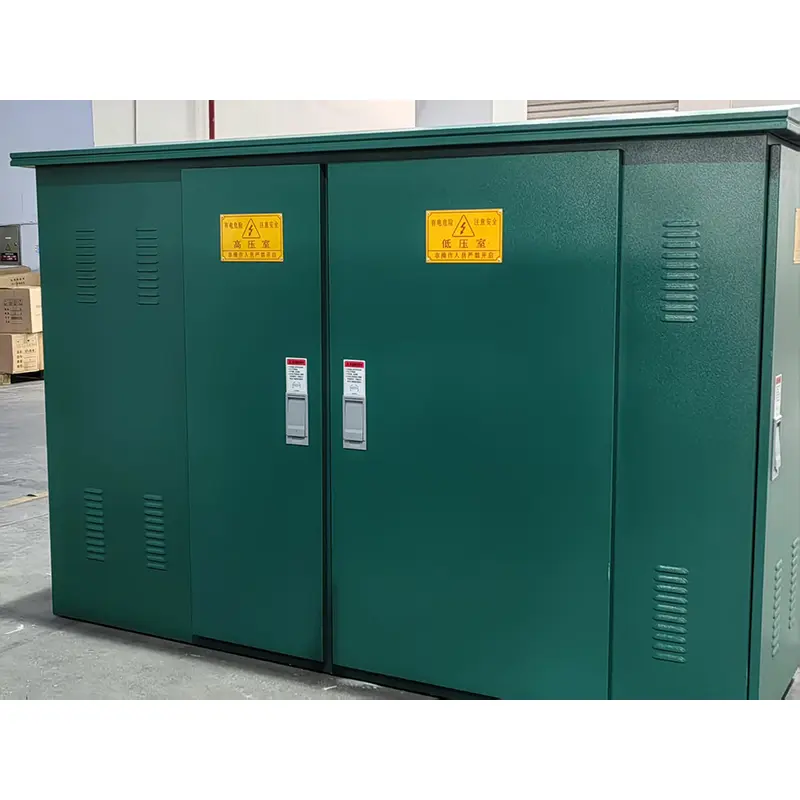

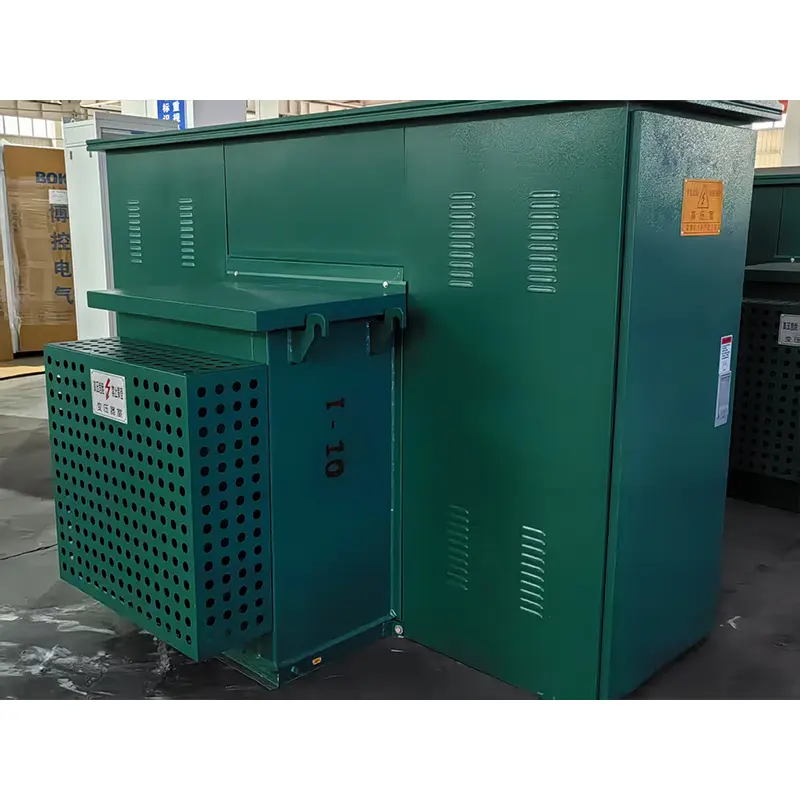

Amerikansk type kompakt transformer

● Modelanalyse af den amerikanske type kompakte transformer

－Z: Kombineret type

－B: Substation

－W: udendørs

－12: Bedømt spænding 12 kV

● American Type Compact Transformer Product Positioning:

◆ Integreret udendørs kompakt distributionsløsning

◆ Velegnet til byfordelingsnetværk, industriparker og nye energiprojekter.

◆ Overhold GB/T 17467-standard (svarende til IEC 62271-202).

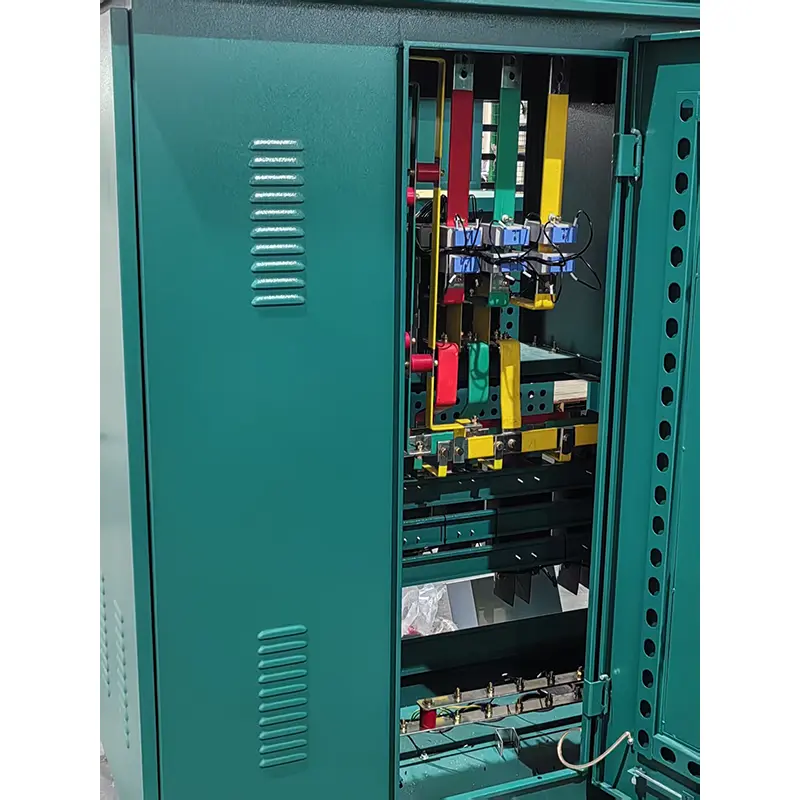

◆ Højspændingskammer

● Strukturelle egenskaber

Boksdesign:

▶ Amerikansk type kompakt transformer vedtager dobbeltlags antikorrosiv stålplade (tykkelse ≥2 mm)

▶ Termisk isolering mellemlag (polyurethanskum, termisk ledningsevne ≤ 0,025 W/m K)

▶ Beskyttelsesgrad IP34D (Regnbeskyttelse/Small Animals Protection)

Layoutoptimering:

▶ Uafhængige rum til højspændingskammer, transformerkammer og lavspændingskammer.

▶ Vedligeholdelseskanalbredde ≥800 mm

▶ Top tvungen ventilationssystem (temperaturstyring start og stop)

● Miljøforhold for amerikansk type kompakt transformer ved hjælp af

◆ Omgivelsestemperatur: Maksimal temperatur +40 ℃, minimumstemperatur-30 ℃;

◆ Højde: ZBW-12-typen amerikansk type kompakt transformer skal installeres på stedet under 4000 m;

◆ Vindhastighed: svarende til 34 m/s (ikke mere end 700pa);

◆ Fugtighed: Den gennemsnitlige daglige relative fugtighed er ikke mere end 95%; Den månedlige relative fugtighedsværdi er ikke mere end 95%;

◆ Stødfast: Den vandrette acceleration er ikke mere end 0,4 m/s2, og den lodrette acceleration er ikke mere end 0,15 m/s² ；;

◆ Hældning af installationsstedet: Installationsstedet for tilbøjelighed til amerikansk type kompakt transformer skal være mindre end;

◆ Installationsmiljø: Den omgivende luft af den amerikanske type kompakte transformer af amerikansk type er ikke åbenlyst forurenet af ætsende og brændbare gasser, og der er ingen voldelig vibration på installationsstedet;

◆ Når du bestiller dette produkt ud over ovennævnte betingelser, kan du forhandle med vores firma.

◆ Amerikansk type kompakte transformer tekniske parametre
