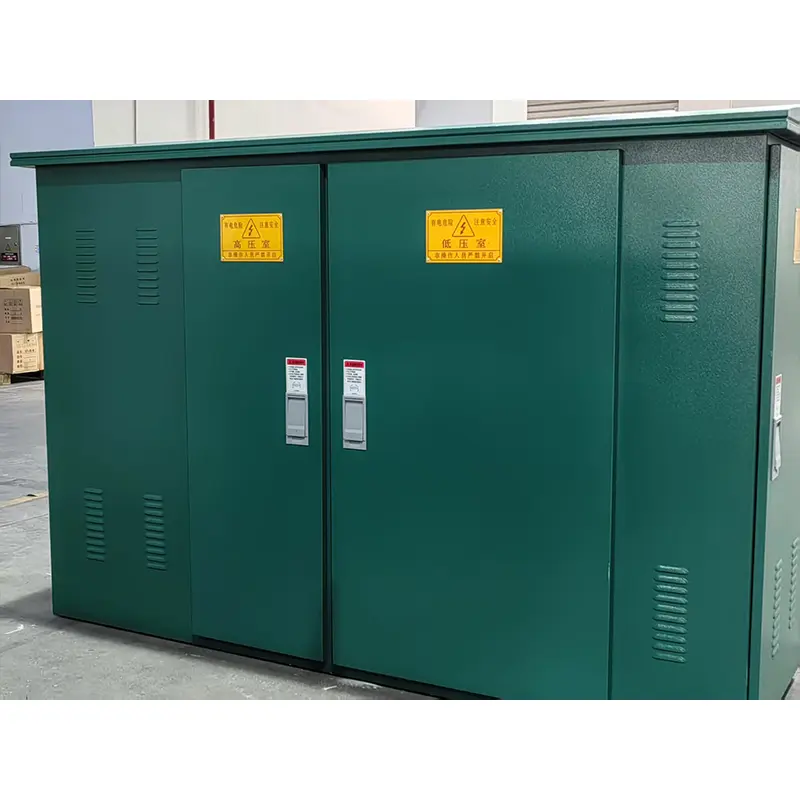

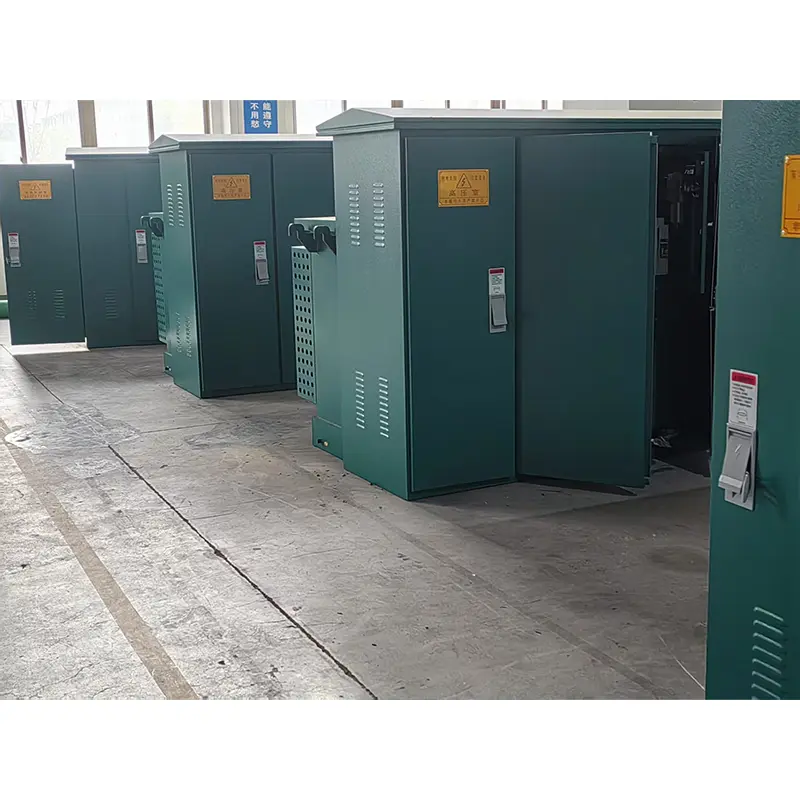

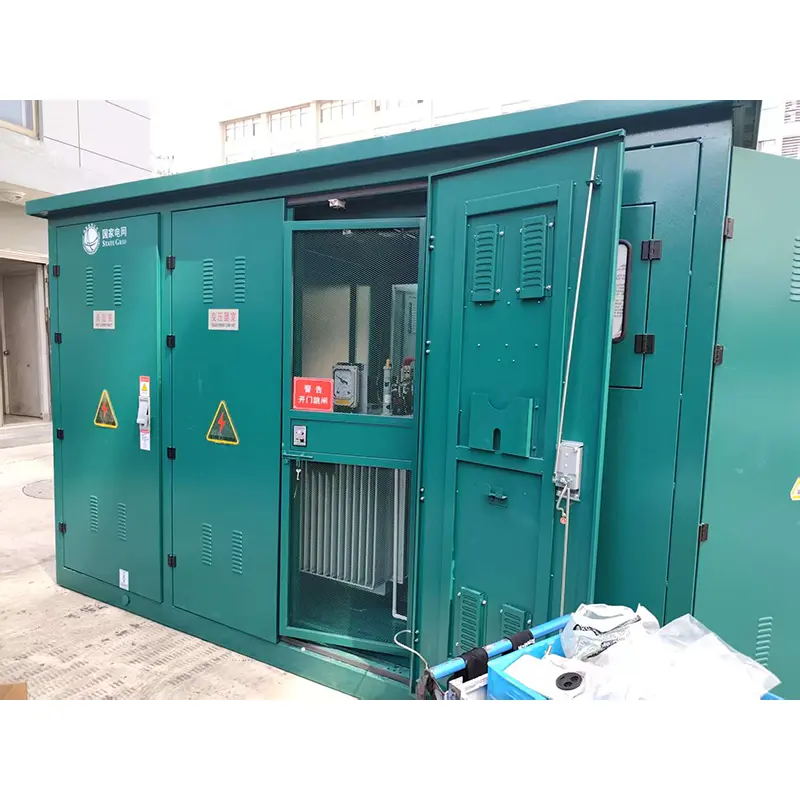

Amerikansk type lukket substation

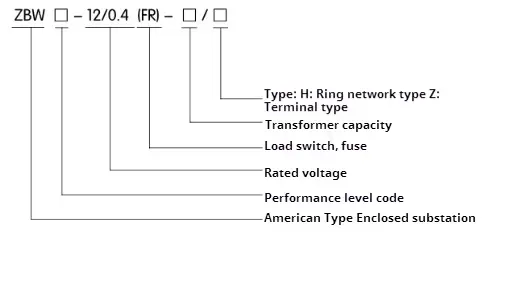

● Model betydning af ZBW-12-typen amerikansk type lukket substation

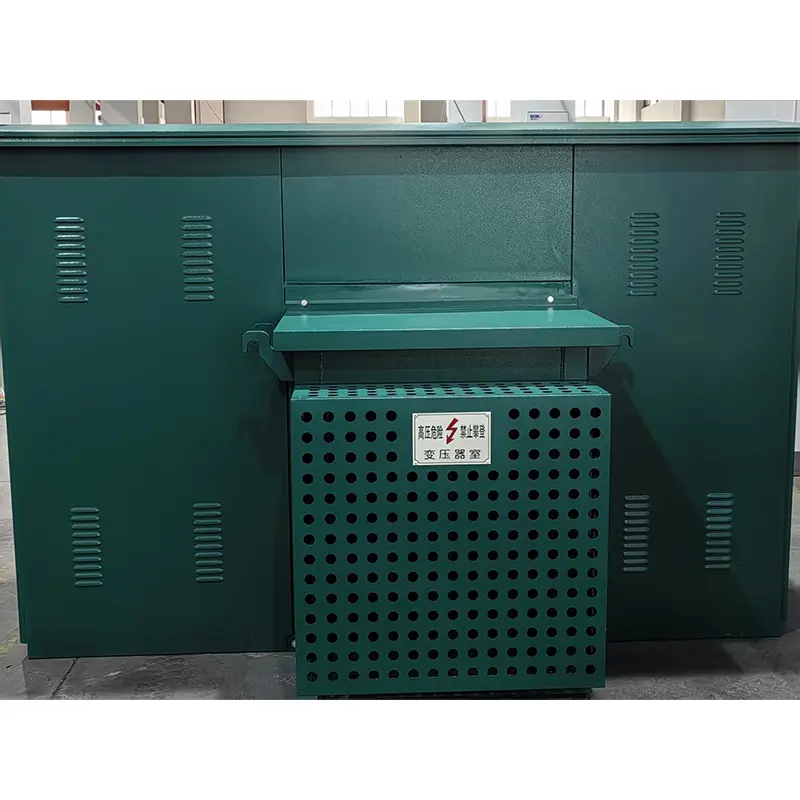

● Amerikansk type lukkede substationsstrukturegenskaber

1. Amerikansk type lukket substation vedtager kompakt struktur, lille volumen, kun ca. 1/3 ~ 1,5 af den indenlandske europæiske bokstransformator med samme kapacitet, hvilket i høj grad reducerer gulvpladsen.

2. Fuldt forseglet og fuldt isoleret struktur er der ikke behov for nogen isoleringsafstand, og personlig sikkerhed er pålideligt beskyttet.

3. Amerikansk type lukket understation ved hjælp af ledninger med høj spænding til både ringnetværk og terminal med fleksibel strømforsyningstilstand og høj pålidelighed.

4. Fremragende transformatorydelse: lavt tab, lav støj og lav temperaturstigning; Stærk overbelastningskapacitet, kortslutningsmodstand og påvirkningsmodstand.

5. opfylder alle former for lavspændingsudviklingskrav, som kan vælges i henhold til ordningen eller designet af dig selv;

6. Der er to typer kabelhoveder: 200a albue -stik og 600 A "T" -type fast kabelstik, som begge kan udstyres med fuldt isoleret zinkoxidarrester. Kabelhovedet i 200A -typen kan tilsluttes og frakobles med belastning og kan også spille rollen som isoleringsafbryder.

● Sikring

Højspændingssiden af ​​amerikansk type lukket substation er forsynet med fuld rækkevidde beskyttelse efter serieforbindelse af backupbeskyttelsessikring og plug-in sikring, som i princippet er enkel, økonomisk og pålidelig; Backup Protection Fuse er en olie-nedbrændt højspændingsstrømbegrænsende sikring med stor brudkapacitet. Først når transformeren mislykkes internt, er plug-in-sikringen udstyret med en dobbeltfølsom sikring, som kan give dobbelt beskyttelse af strøm og temperatur. Når den dobbeltfølsomme sikring er sprængt, kan sikringskernen let udskiftes på stedet.

● Struktur og driftssekvens

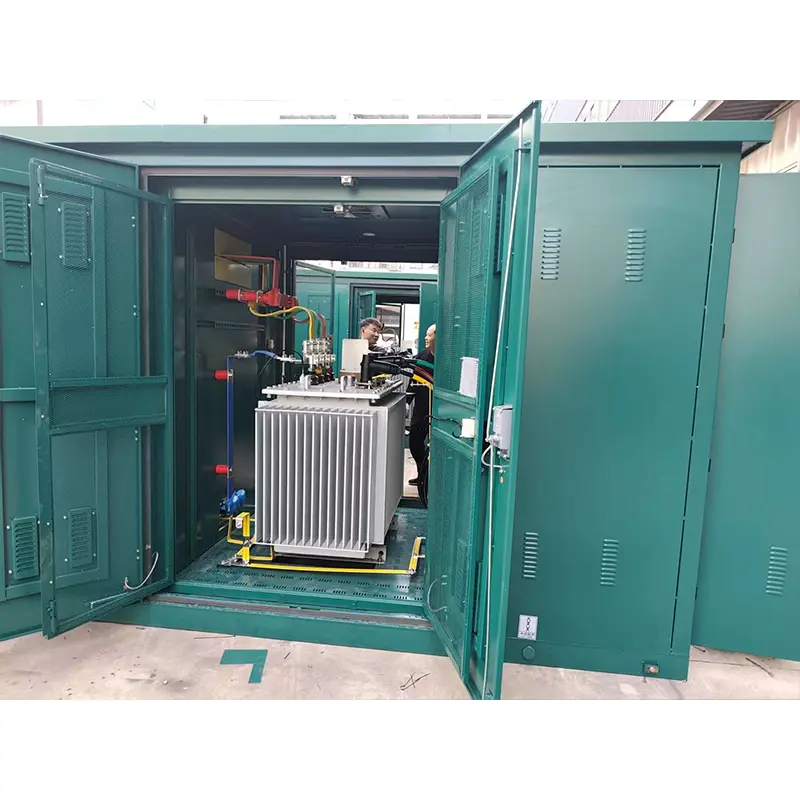

1. Layoutet

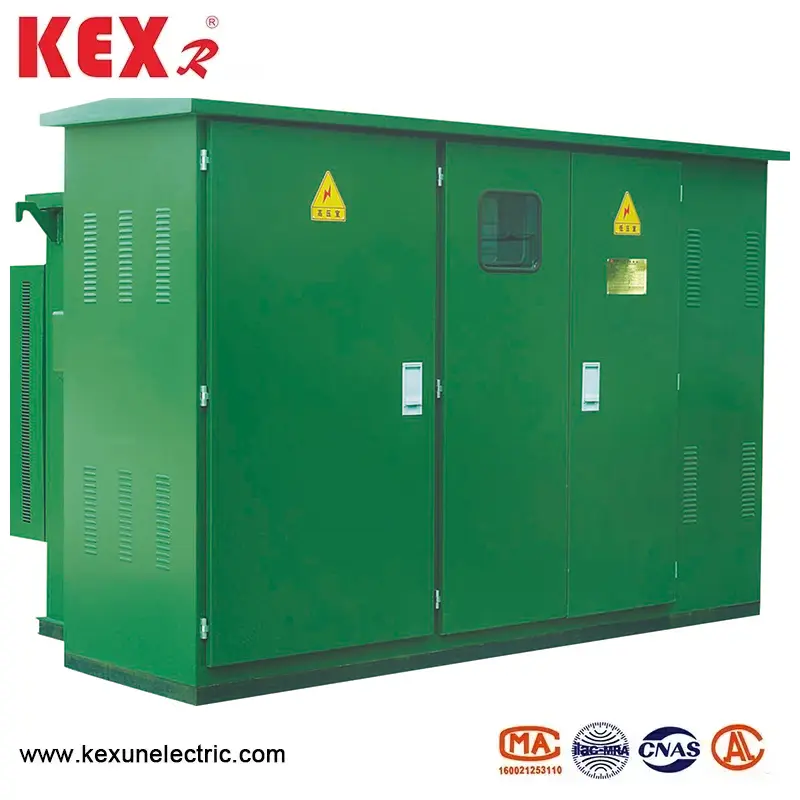

For formen og strukturen af ​​10 kV ZBW-12 amerikansk type lukket substation, se figur 2 og figur 3. Olietanken er opdelt i to dele: den øverste del er højspændingsolietank, og den nederste del er transformerens olietank. De to dele er kun elektrisk forbundet, men olien er blokeret. Det skematiske diagram er vist i figur 1, hvor "I" og "I" linjer er Loop Network Feeders, "LL" -grene er transformergrene, og "V" er lavspændingsudgang. Substation kan bruges i både ringnetværksstyrkeforsyningssystem og terminalsystem, og konverteringen er meget praktisk. Tilførslen af ​​linjen og "Lⅲ" -grenen skiftes med lastskiftet på ringnetværket. På samme tid er den indkommende terminal af højspændingssiden af ​​transformeren udstyret med backupbeskyttelsestik og plug-in sikringer for at beskytte kortslutningsfejlen og overbelastningen og overtemperaturbeskyttelse af grenen. På samme tid kan højspændingsskærmningsenheder og lynarrestere også installeres. Den lavspændings ende af transformeren udsendes efter at have passeret gennem en meter og en lavspændingsafbryder.

● Dimensioner og vægt af ZBW-12 American Type Lukket Substation

2. Backup Protection Fuse

Det er forbundet i serie med plug-in-sikringen i transformergrenen (se R1 og R2 i figur 2) for at danne en fuld rækkevidde sikringssikring. Det blæser kun, når der er en kortslutningsfejl inde i stationen, så sandsynligheden for at sprænge er meget lav. Det er installeret i den øverste olietank, og olietanken skal åbnes, hvis den skal opdateres.

3. Plug-in sikring

◆ dens smeltekerne har dobbelt følsomhed (temperatur og strøm), det vil sige, den smelter, når belastningssiden mislykkes (overbelastning eller overdreven temperatur). Plug-in sikrings- og backupbeskyttelsessikring bruges i serie, som kan beskytte hele området mod lille strøm (flere gange i) til stor strøm (flere titalls kiloamperer), og den maksimale brudstrøm er 50 ka.

◆ Den rimelige matchning af backup-sikring og plug-in sikring påvirker direkte ydelsen af ​​hele stationen. Se følgende tabel for en del af sikringsudvælgelsesretningslinjerne i 10 kV amerikansk type lukket substation til reference. Bemærk: Det er ikke egnet til andre typer stationer.
