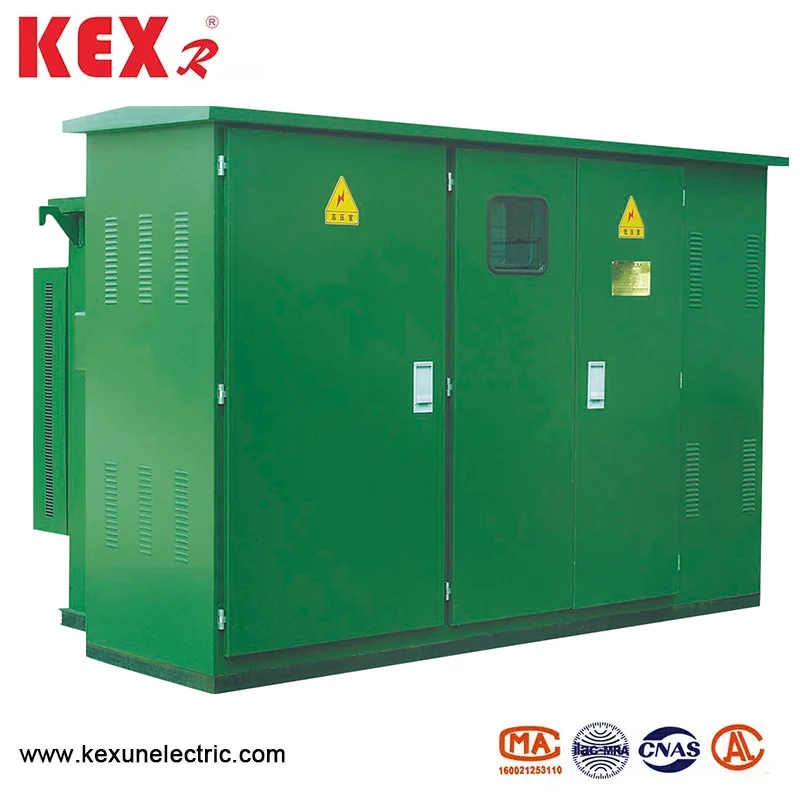

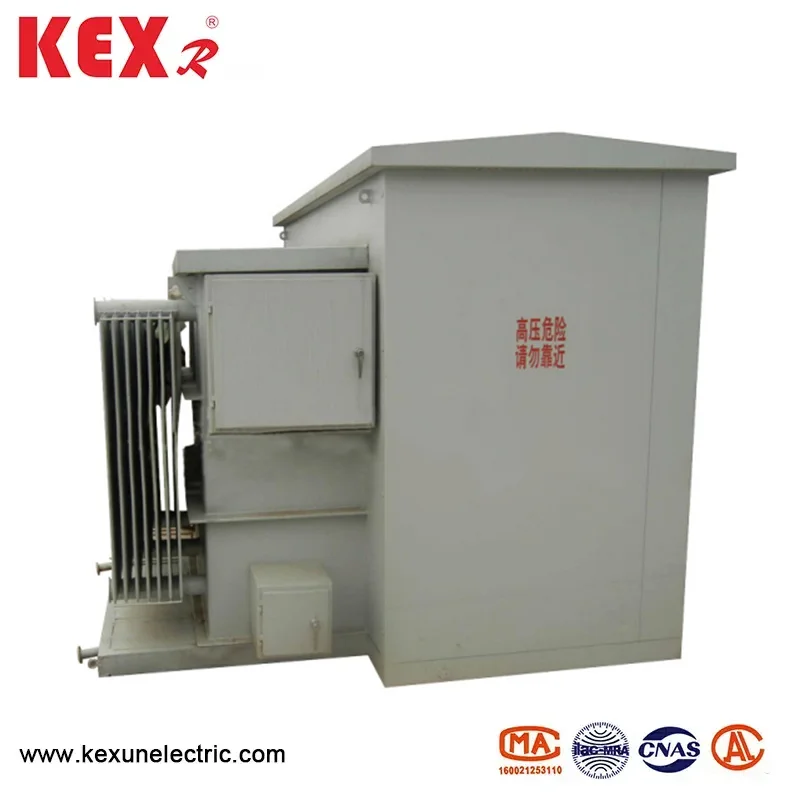

Amerikansk type pad-monteret transformer
American Type Pad-monteret transformer produceret af China Manufacture Kexun er en integreret og modulær lille distributionstransformator, der har egenskaberne ved kompakt struktur, praktisk installation og god beskyttelse og er vidt brugt i byfordelingsnetværk, boligkvarter, kommercielle områder og industrielt strømforbrug.
Model: ZBW-12
Brand ： Kexr
Model: ZBW-12
Brand ： Kexr
American Typepad-monteret transformer har følgende hovedfunktioner.
◆ Kompakt design
Lille størrelse, mindre gulvplads, egnet til steder med begrænset plads.
Amerikansk transformer af boks-type er vedtaget, som normalt er installeret på en betonpude-monteret.
◆ Formonteret struktur

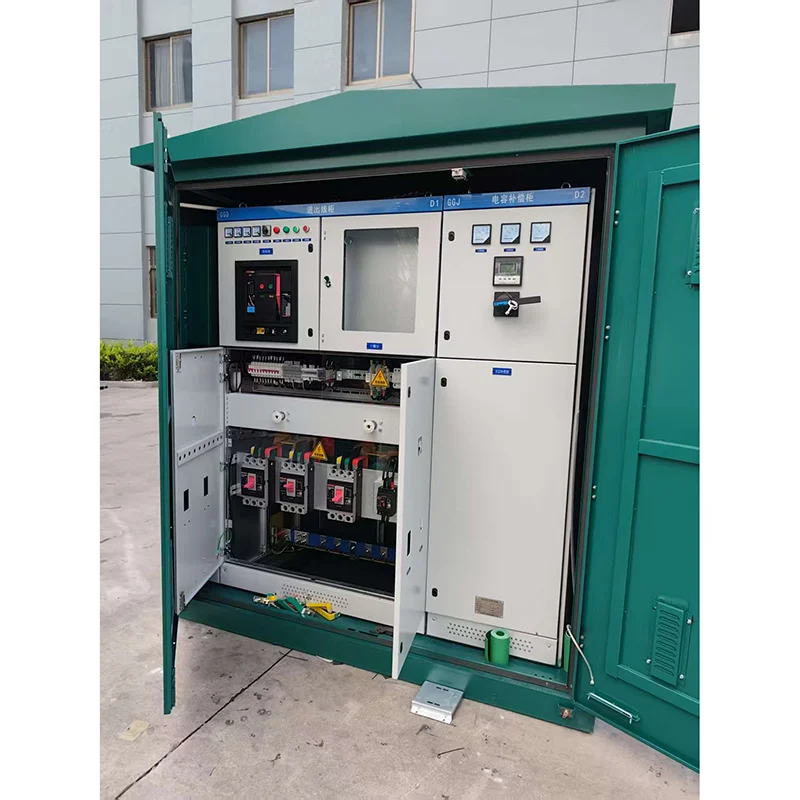

Fuldfør integrationen af høje og lavspændingsafbrydere, transformere og beskyttelsesenheder, før de forlader fabrikken for at reducere arbejdsbyrden for installation på stedet.
Vedtage fuldt forseglet struktur, fugtbeskyttet, støvsikker og korrosionssikre.
◆ Sikker og pålidelig
Vedtage fuld isoleringsdesign for at reducere risikoen for elektrisk stød.
Det har funktionerne af overbelastning, kortslutning og temperaturbeskyttelse og løber stabilt.
◆ Nem vedligeholdelse
Amerikansk plug-in kabelhoved (albue kabelhoved) er vedtaget, hvilket er praktisk til hurtig installation og udskiftning. Designet af adgangsdøren er rimelig og praktisk til drift og vedligeholdelse.
◆ Stærk tilpasningsevne
Amerikansk type pad-monteret transformer er velegnet til udendørs miljø, beskyttelsesniveauet når normalt IP67.
Tilpasbart design kan imødekomme forskellige spændingsniveauer (såsom 10 kV/0,4 kV) og kapacitetskrav (såsom 50 kVA ~ 1600kVA). ◆
● Almindelige applikationsscenarier af amerikansk type pad-monteret transformer
✅urban distributionsnetværk: Det er velegnet til transformation af strømfordeling af gader og samfund og reducerer det besatte område.
✅ Residential Area: Quiet Design, velegnet til strømforsyning i boligområder.
✅Commercial Center: Smuk og kompakt, uden at påvirke byens udseende.
✅ Industrial Park: Tilpasset til hårdt miljø med høj pålidelighed.
✅ Måleligt strømforbrug: såsom byggepladser, udstillinger osv., Som er praktisk til hurtig implementering.
● Transformer tekniske parametre anvendt af amerikansk type pad-monteret transformer
|
Serienummer |
Punkt |
Enhed |
Tekniske parametre |
|
1 |
Bedømt spænding |
kv |
10/0,4 |
|
2 |
Maksisk driftsspænding |
kv |
12 |
|
3 |
Bedømt frekvens |
Hz |
50 |
|
4 |
Bedømt kapacitet |
Kva |
150-1600 |
|
5 |
1 min strømfrekvens modstå spænding |
kv |
35 |
|
6 |
Lyn impulsspænding |
kv |
75 |
|
7 |
Kølemetode |
|
Onan |
|
8 |
Breaking strøm af højspændings backup sikring |
de |
50 |
|
9 |
Breaking strøm af plug-in sikring |
de |
2.5 |
|
10 |
Miljøtemperatur |
℃ |
-35 ~ 40 |
|
11 |
Tilladelig spole temperatur stiger |
℃ |
65 |
|
12 |
Belastningsspændingsregulering |
|
± 5% eller ± 2*2,5% |
|
13 |
Støjniveau |
db |
50 |
|
14 |
IP -grad |
|
IP43 |
◆ Sammenligning af tab af forskellige typer transformatorer
|
Kapacitet (KVA) |
Voltage9(kV) |
Forbindelsesgruppe |
No-Load Current% |
No load loss % |
Impedansspænding% |
Lastetab (W) |
|||||
|
HV |
Lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2,5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Tabel med tekniske parametre for belastningskontakt vedtaget
|
Punkt |
Navn |
Enhed |
315a |
630a |
|
Bedømt spænding |
|
Kv |
12 |
12 |
|
Max strøm |
|
A |
315 |
630 |
|
Bedømt frekvens |
|
Hz |
50 |
50 |
|
Bedømt kortslutningsafslutningsstrøm |
|
De |
31.5 |
50 |
|
Bedømt kortvarig modstå strøm |
|
De |
12.5 |
50 |
|
Bedømt kortvarig modstå tid |
|
S |
2 |
2 |
|
Mekanisk liv |
|
Tid |
2000 |
2000 |
|
Lyn impuls test |
Fase til jorden |
Kv |
75 |
75 |
|
Isoleringsbrud |
85 |
85 |
||
|
1 min Arbejdsfrekvens tåler spænding |
Fase til jorden |
42 |
42 |
|
|
Isoleringsbrud |
48 |
48 |
||
|
Bedømt top modstrømsstrøm |
|
De |
31.5 |
50 |

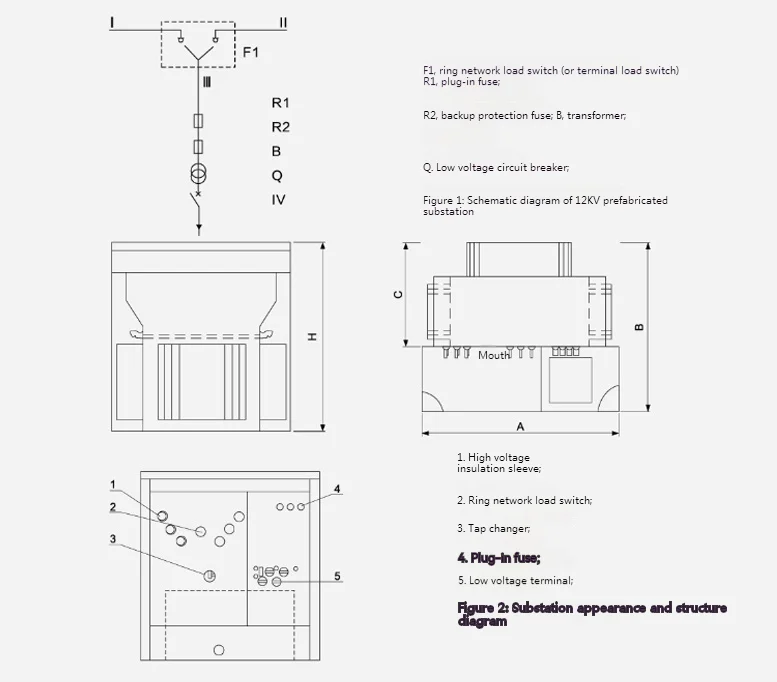

◆ Dimensioner af den amerikanske type pad-monteret transformer
|
ZBW-12 Forinstalleret amerikansk boks Type Substation Station Dimensions |
|||||||
|
Kapacitet (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
