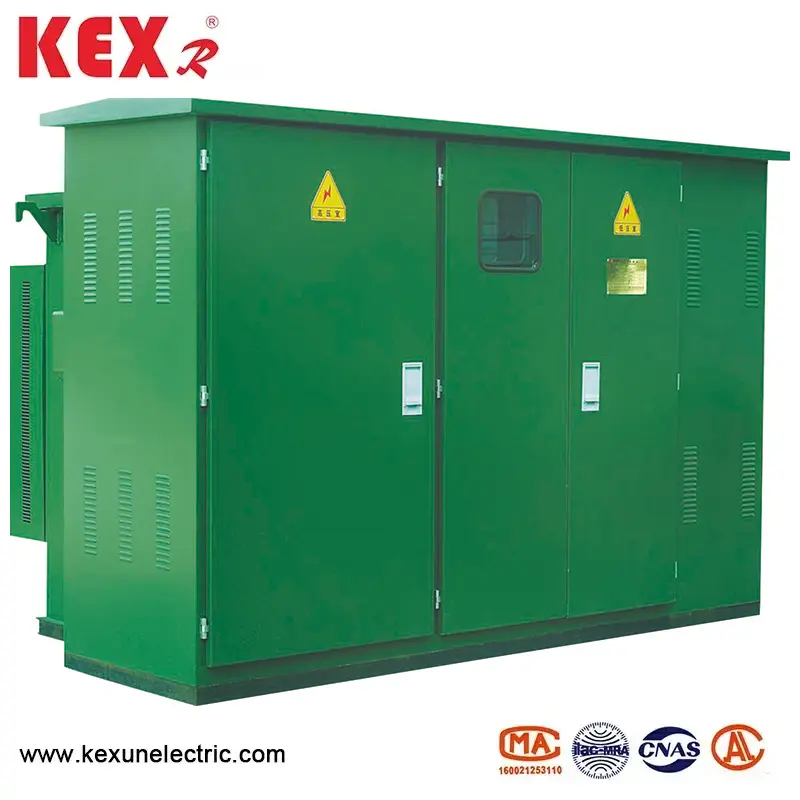

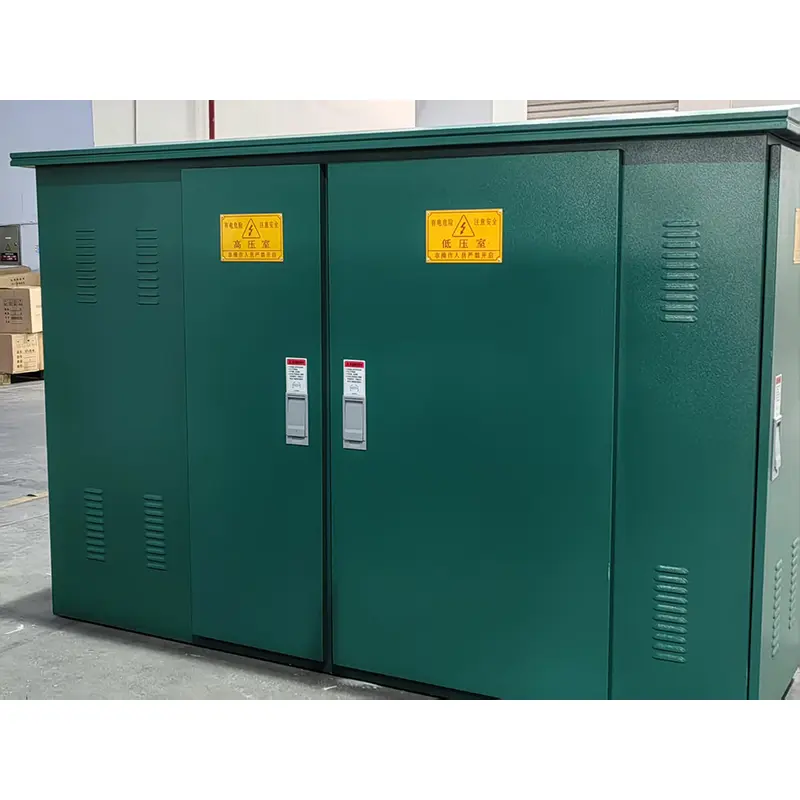

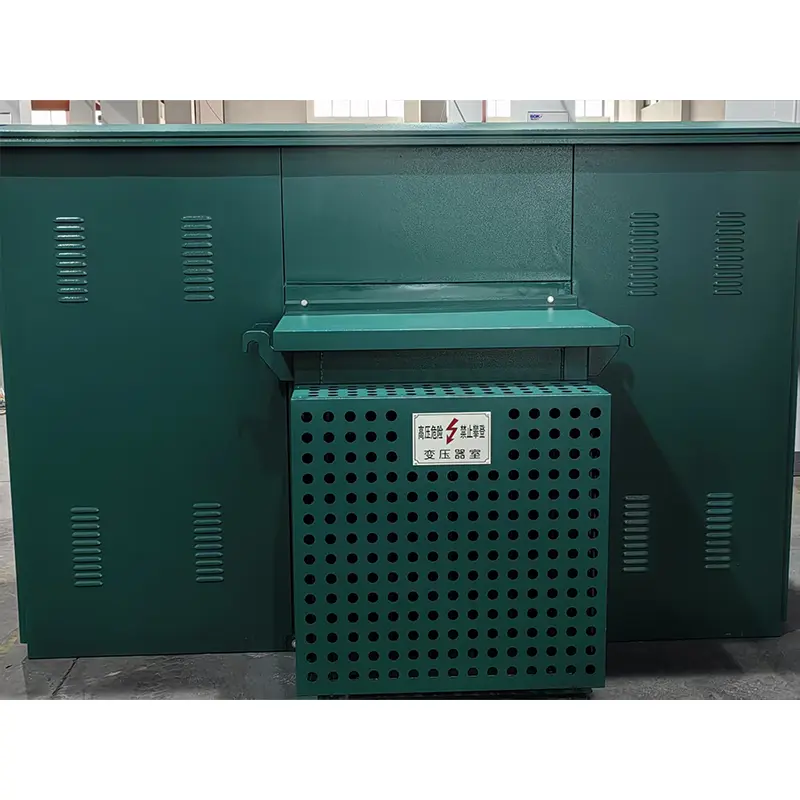

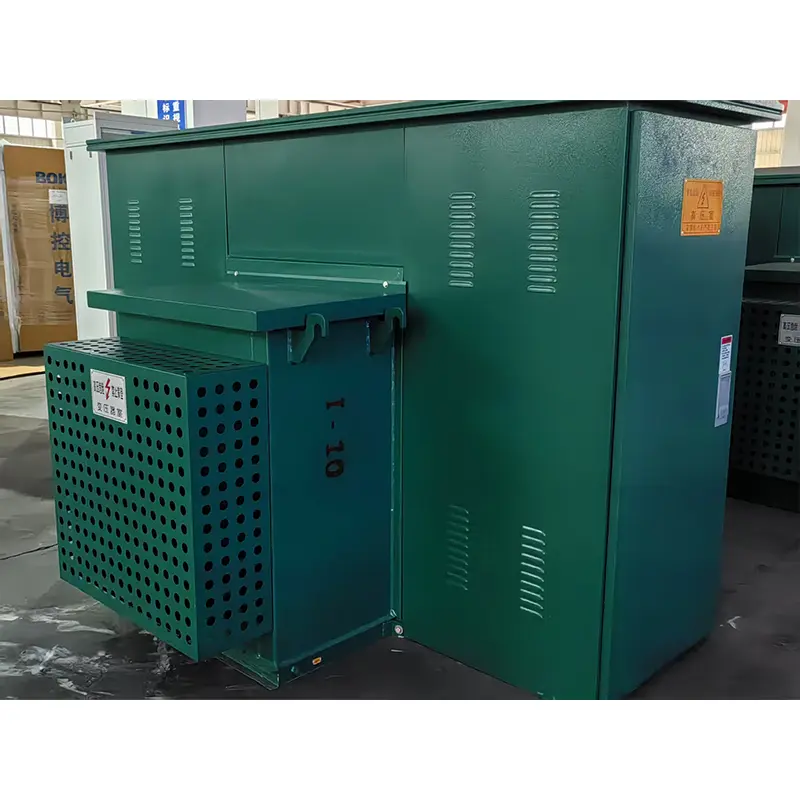

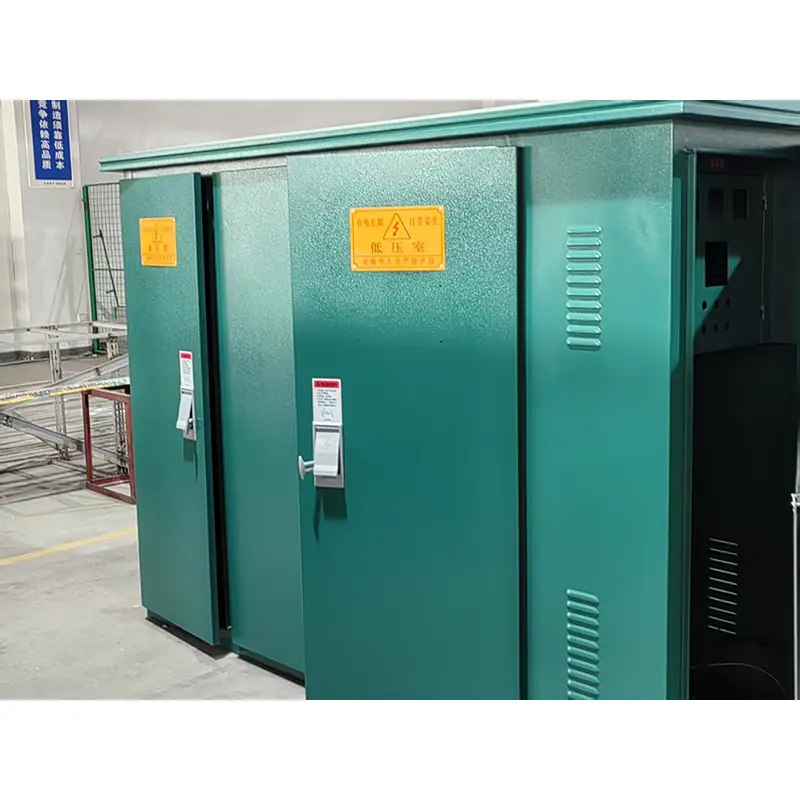

Amerikansk type tre-fase-pad-monteret understation

ZBW-12 type amerikansk type tre-fase pad-monteret understation, produceret af den kinesiske producent Kexr, er en substation med enkel struktur, lille gulvplads og stærk isolering, som er velegnet til en nominel spænding på 10 kV.
Model: ZBW-12
Brand ： Kexr

Send forespørgsel

Produkt beskrivelse

● Amerikansk type trefaset pad-monteret station ved hjælp af forhold

◆ Omgivelsestemperatur: Omgivelsestemperaturen omkring amerikansk type tre-fase PAD-monteret substation skal være -30 ~ 40 ℃.

◆ Højde: Amerikansk type trefaset pad-monteret substation skal installeres under 4000 m;

◆ Vindhastighed: svarende til 34 m/s (ikke mere end 700pa);

◆ Fugtighed: Den gennemsnitlige daglige relative fugtighed er ikke mere end 95%; Den månedlige relative fugtighedsværdi er ikke mere end 95%;

◆ Shockproof: Den vandrette acceleration er ikke mere end 0,4 m/s²

, og den lodrette acceleration er ikke mere end 0,15 m/s²

◆ Hældning af installationsstedet: Installationshældning af amerikansk type trefaset pad-monteret substation er ikke mere end 3

◆ Installationsmiljø: Den omgivende luft er ikke åbenlyst forurenet af ætsende og brændbare gasser, og der er ingen voldelig vibration på installationsstedet

◆ Når du bestiller dette produkt ud over ovennævnte betingelser, kan du forhandle med KEXR

● Tekniske parametre af ZBW-12 type amerikansk type tre-fase pad-monteret understation

Serienummer	Punkt	Enhed	Tekniske parametre
1	Bedømt spænding	kv	10/0,4
2	Maksisk driftsspænding	kv	12
3	Bedømt frekvens	Hz	50
4	Bedømt kapacitet	Kva	150-1600
5	1 min strømfrekvens modstå spænding	kv	35
6	Lyn impulsspænding	kv	75
7	Kølemetode		Onan
8	Breaking strøm af højspændings backup sikring	de	50
9	Breaking strøm af plug-in sikring	de	2.5
10	Miljøtemperatur	℃	-35 ~ 40
11	Tilladelig spole temperatur stiger	℃	65
12	Belastningsspændingsregulering		± 5% eller ± 2*2,5%
13	Støjniveau	db	50
14	IP -grad		IP43

Transformeren

KEXR Pre-Installered American Box Type Substation Vedtagelse af den nye S9- og S11-serie tre-fase olie oversvømmede transformere har fordelene ved lavt tab uden belastning, lav temperaturstigning, lav støj og lav højde. Tab og belastningstab uden belastning og belastning af transformeren er lavere end de originale S9-transformer, der når det indenlandske avancerede niveau på nuværende tidspunkt. Transformatoren er af fuldt forseglet struktur, som effektivt isolerer nedbrydning af luftforurening og isolering forårsaget af fugt. En luftpude på 40-90 mm efterlades øverst på olietanken, som kan spille rollen som varmeafledning og afkøling sammen med korrugeringerne af olietankskallen og kan effektivt reducere det indre tryk.

Dimensioner og vægt

Kapacitet	A	B	C	H	Vægt （kg）
315 kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000 kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● Oversigt Dimension af ZBW-12 type amerikansk type trefaset pad-monteret understation

ZBW-12 Amerikansk type tre-fase pad-monterede substation standard dimensioner
Kapacitet (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
