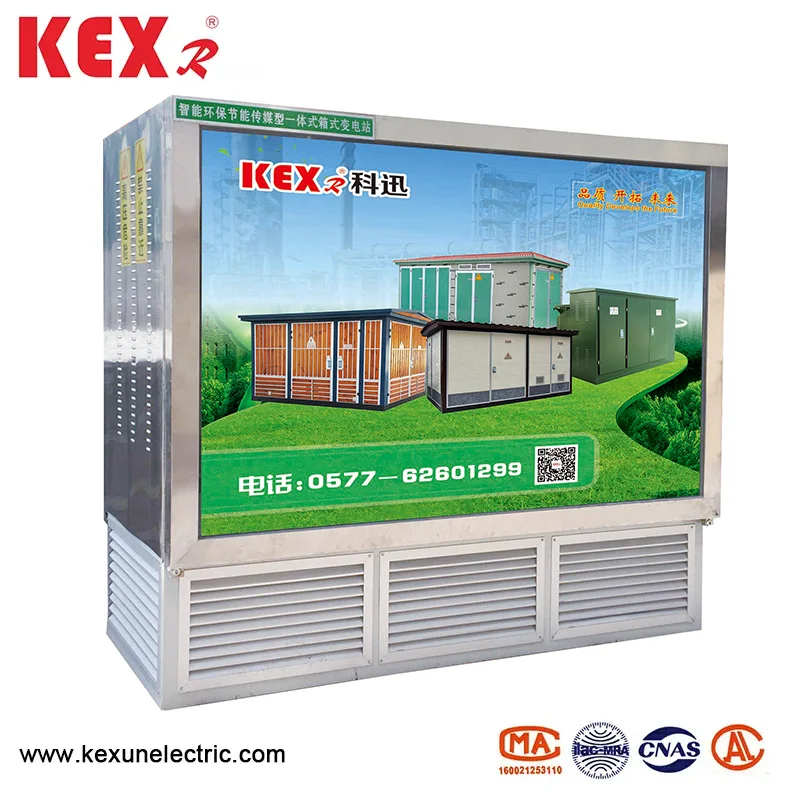

Underjordisk substation

● Produktoversigt

YBD-12-typen landskab underjordisk substation er i overensstemmelse med begrebet byøkologisk design, besætter et lille område og forskønner miljøet. Det er velegnet til bytrafikstammeveje, boligområder, lufthavne, stationer, off-highway og andre steder og vil blive tendensen til transformation af byudviklingsnetværksudstyr.

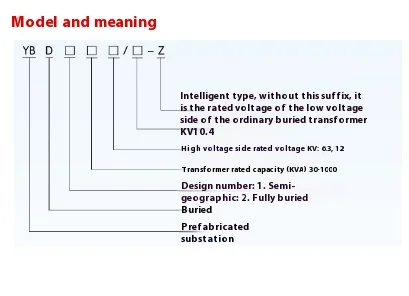

● Modelforklaring af YBD-12-typen landskab underjordisk substation

Sammenlignet med traditionel boksestation har underjordisk substation følgende åbenlyse fordele ：

▶ æstetik og miljøharmoni

Almindelig boksstation optager et stort område, som ikke kan koordinere med det omgivende miljø godt, og den underjordiske substation har en lille distributionsboks, som ikke påvirker det omgivende miljø.

▶ Energibesparelse

Energibesparelse og reduktion af forbrug er blevet konsensus for hele samfundet. Transformatorerne, der foretrækkes for YBD-12-typen Landskab underjordisk substation, er transformere med lavt tab, såsom S11-serien, S13-serien og SBH15-serien, kan vælges i henhold til efterspørgslen og udbuddet af brugere.

▶ Støjreduktion

Transformatorens støj kommer fra jernkernen, og højden fra jorden i den fælles bokstransformator er generelt ca. 1,2 m, hvilket let påvirker folks søvn. YBD-12-typen landskab under jorden er installeret under jorden som helhed, og dens støj kan åbenbart reduceres, hvilket har ringe indflydelse på beboerne.

▶ Opret værdi for kunder

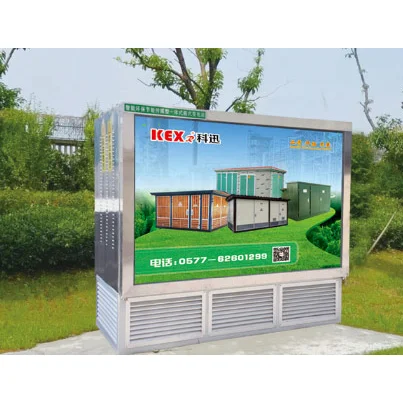

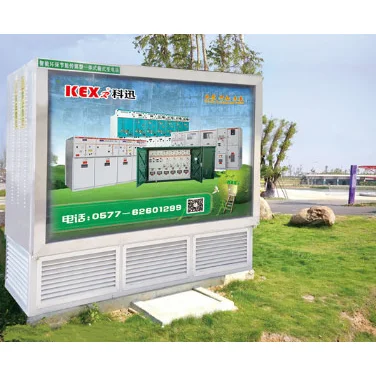

Landskabsjordisk substation kan være fuldstændigt præfabrikeret i Kexun med kort produktionscyklus, lille investering og hurtig effekt. Den underjordiske understation, der er installeret på byens hovedveje og motorveje, er en reklame -lysboksafbryderenhed på jorden, og dens reklame -lysboksposition vil give reklamefordele for kunderne i lang tid.

▶ Høj automatisering

YBD-12-typen landskab underjordisk substation kan rapportere driftsstatus for højspændings- og lavspændingskontakt til controlleren gennem den omfattende måle- og kontrolenhed ved hjælp af GPRS trådløs netværksteknologi, hvilket i høj grad letter driften og brugen af ​​substation.

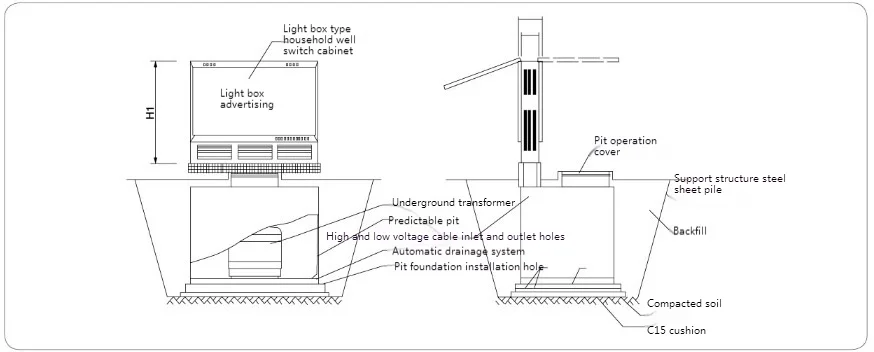

● Installationsdiagram over YBD-12-typen landskab underjordisk substation

Note:

1. Ovenstående dimensioner er kun til reference. Se de tegninger, der leveres af producenten, når du bestiller de faktiske dimensioner.

2. Produktet består af underjordisk transformer, lysboks udendørs switch -kabinet og præfabrikeret pit. Det er et komplet sæt udstyr, der er forudmonteret på fabrikken, og skallen med lysboksskiftskabet er lavet af rustfrit stål;

3. den præfabrikerede pit er fuldt forseglet og vandtæt, overfladen på den øverste dækning af PIT er dekoreret med firkantede gulvfliser, og den nedre kasse i PIT er lavet af metalkeramik, der udsættes for anti-korrosionsbehandling i henhold til kravene i GB/T19285 "inspektion af korrosionsteknologi af knækkede stålpiplinines";

4. den øverste dækning af pit er forsynet med et åbent manhul. Når manhullet er åbnet, understøttes og placeres den af ​​en cylinder. Gennem manhullet kan den underjordiske transformerarbejder observeres og betjenes for at komme ind i pit for kabelsikkerhedsforbindelse.

5. Det antydes, at sprængningsboltene skal indlejres i henhold til gropens fundamentstørrelse. Efter gropen er på plads og fast, tilbagefyldes jord i henhold til horisonten, og plant derefter torv.

● Designtegninger af to typiske ordninger

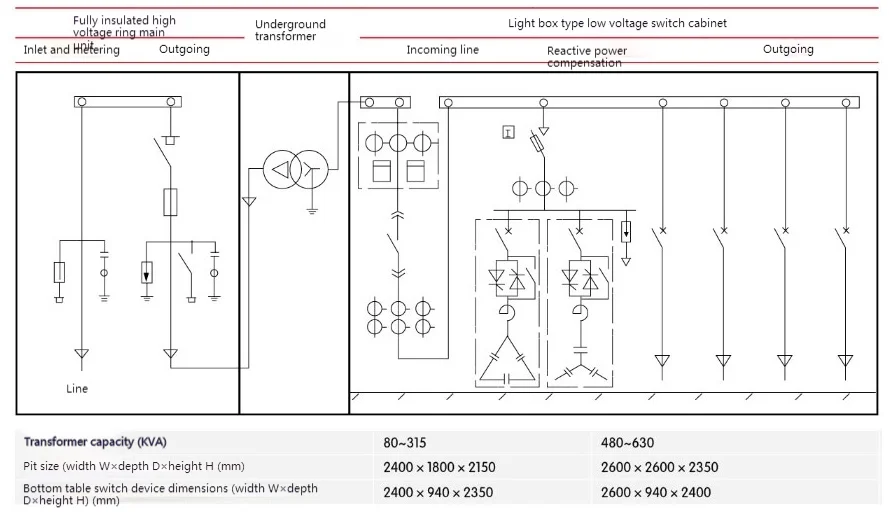

◆ HV RING HOVED UNIY+underjordisk transformer+lavspændingsmåling ：

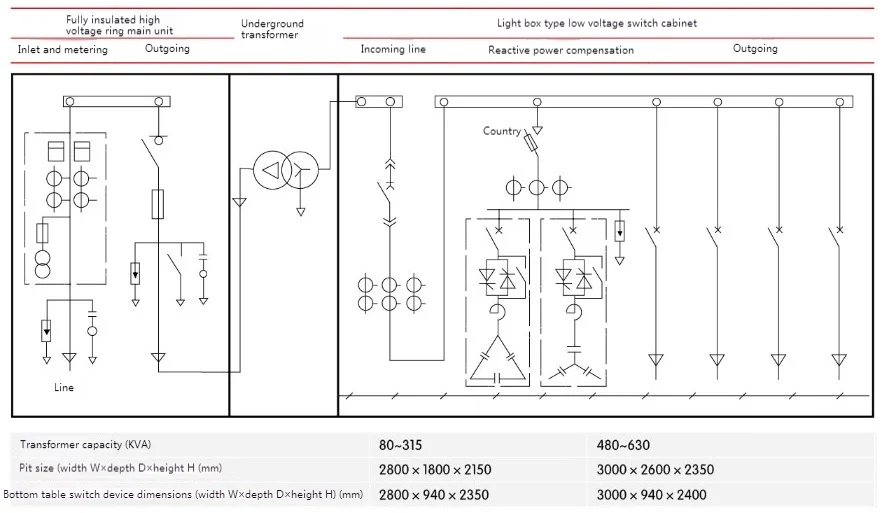

◆ HV Ring Hovedenhed+Højspændingsmåling+underjordisk transformer+LV -feeder ：
