Underjordisk transformer

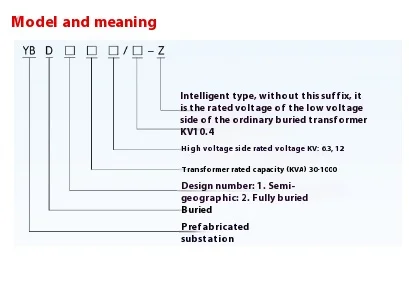

● Modelbeskrivelse

● Hovedfunktioner

▶ Skjult design: Det vigtigste strømudstyr i YBD-12-typen underjordisk transformer

er begravet under jorden for at reducere besættelsen af ​​grundplads.

▶ Landskabsintegration: Overfladesdelen af ​​YBD-12-typen underjordisk transformer er dekoreret med grønning, skulptur eller kunst til koordinering med det omgivende miljø.

▶ Høj sikkerhed: Den underjordiske struktur giver bedre beskyttelse og reducerer risikoen for menneskeskabte skader.

▶ Miljøbeskyttelse og støjreduktion: Underjordisk layout kan effektivt reducere påvirkningen af ​​transformersoperationsstøj på det omkringliggende område.

▶ Varmeafledning Optimering: Vedtag specielt varmeafledningsdesign for at sikre den normale driftstemperatur på underjordisk udstyr.

● Applikationsscenarier

Underjordisk transformer er meget velegnet til følgende lejligheder:

◆ City Center

◆ Business District

◆ Offentlige rum såsom parker og firkanter.

◆ High-end boligfællesskab

◆ Historisk og kulturelt beskyttelsesområde

◆ Turistattraktion

● Strukturel sammensætning af den underjordiske transformer

1.underjordisk del:

◆ Transformatorlegeme

◆ Høj og lavspændingsafbrydere

◆ Kabelforbindelsessystem

◆ Ventilations- og varmeafledningssystem

◆ Dræning og fugtbestandige faciliteter

2. jorden del:

◆ Landskabsdekoration (grønning, skulptur, kunstinstallation osv.)

◆ Vent (skjult design)

◆ Inspektionsindgang

◆ Sikkerhedsadvarselsskilt

● Fordele ved YBD-12-typen underjordisk transformer

◆ Forbedre kvaliteten af ​​bylandskabet

◆ Spar gulvplads

◆ Reducer påvirkningen af ​​elektromagnetisk stråling

◆ Udvid udstyrets levetid (mere stabilt underjordisk miljø)

◆ Reducer visuel forurening

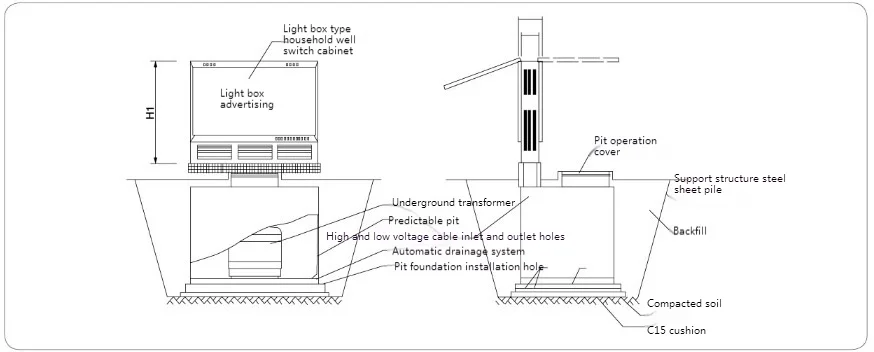

● Installationsdiagram af YBD-12-type underjordisk transformer

● Designtegninger af to typiske ordninger

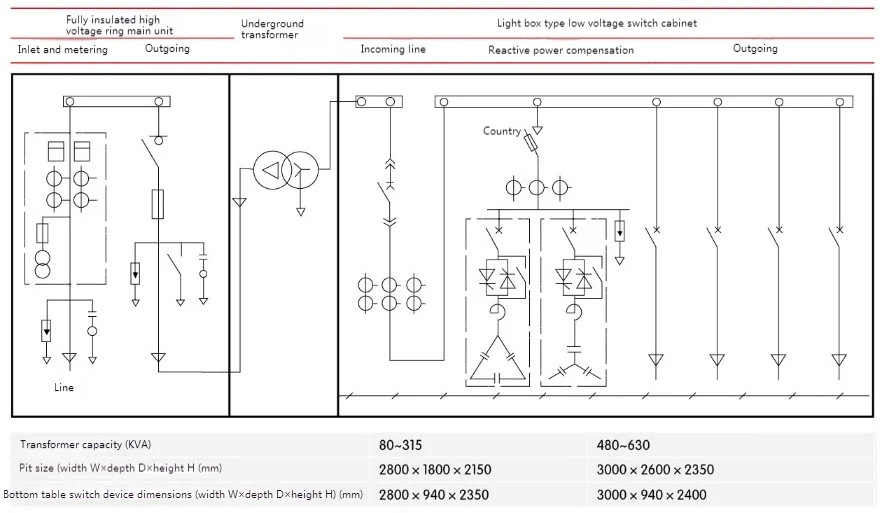

◆ HV Ring Network Cabinet+Underground Transformer+Low Voltage Metering ：

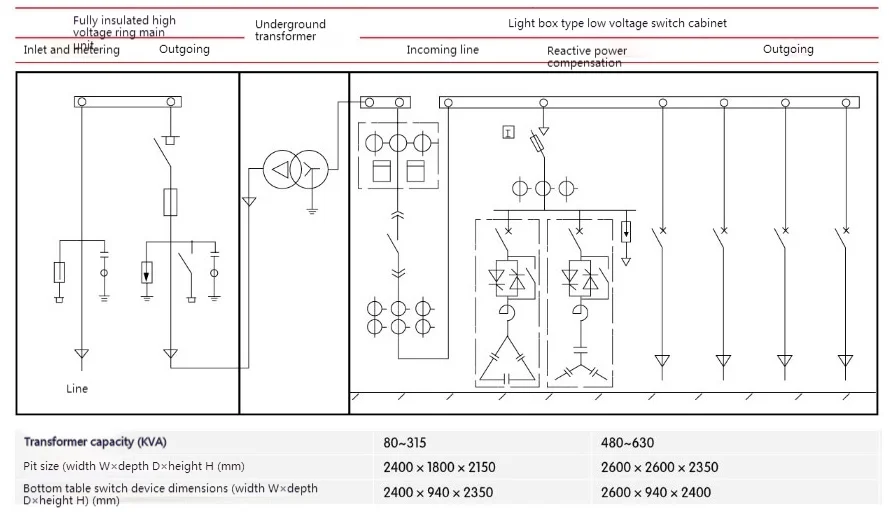

◆ HV Ring Network Cabinet+High Voltage Metering+Underground Transformer+LV Feeder ：
