Urban distributionsstation

● Model betydning

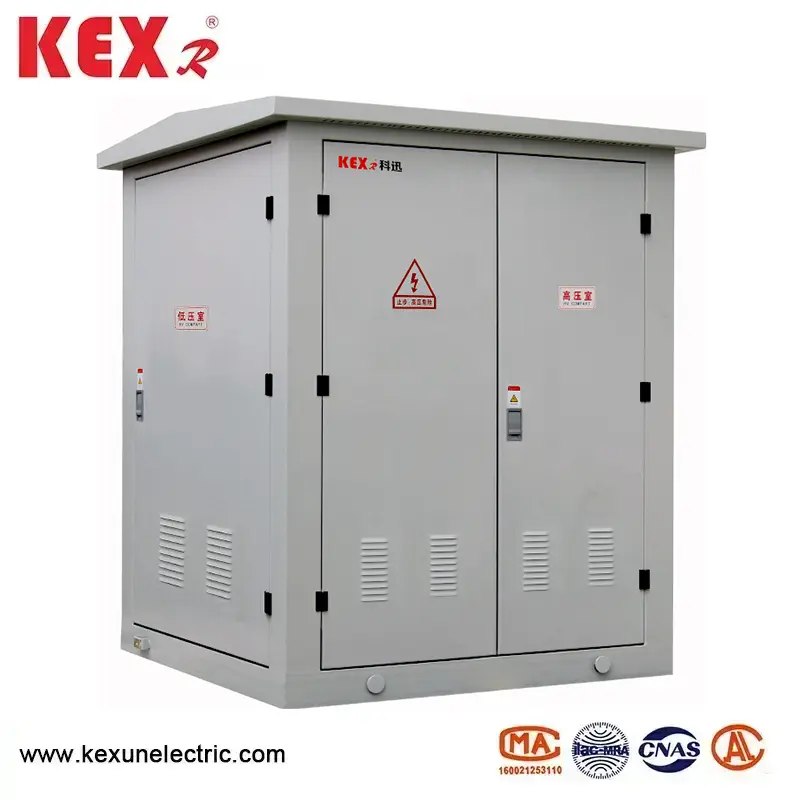

● Produktindførelse af YB-12 type byfordelingssubstation

◆ Integreret struktur

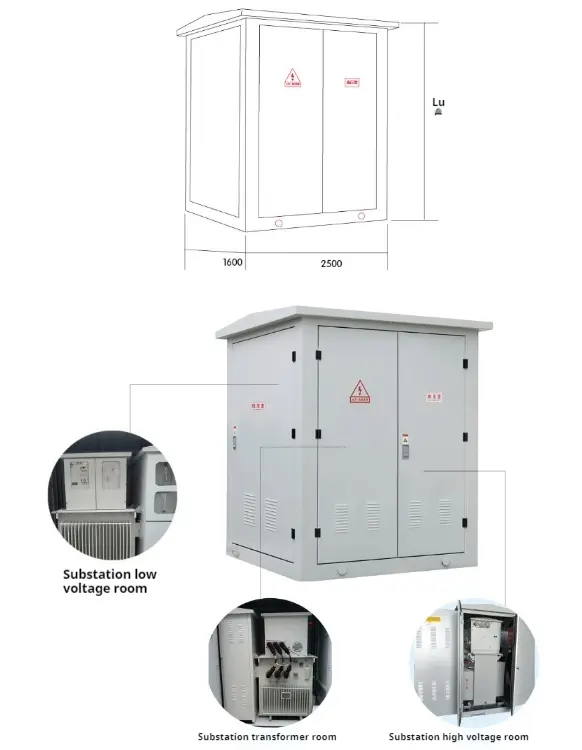

Urban distributionsstation, der hovedsageligt er opdelt i tre dele: højspændingsskontaktrum, transformerrum og lavspændingsskontaktrum, som kan transporteres separat.

Substationen vedtager et unikt design af storcyklusvarme for at sikre, at produktets stigningsniveau for produktet, og den separate tætning mellem værelser ikke danner varmeudveksling mellem værelser.

Skallen af ​​byfordelingstation er lavet af rustfri stålplade af høj kvalitet.

Alle dele af stålpladestrukturen har gennemgået en særlig anti-korrosionsbehandling, og den rustfrie stålpladerstruktur har stærk korrosionsbestandighed og god mekanisk styrke.

Ths Substation kan installeres direkte indendørs uden yderligere bygningsfundament, hvilket sparer omkostninger og plads og er praktisk at installere.

◆ Højtrykskammer SF6 Gasfyldt switchgear Uafhængigt udviklet af vores firma vedtages til højspænding, og alle switchgear og busbjælker forsegles i en lukket rustfri stålkasse uden nogen udsat ladet krop udenfor. Sikker drift og høj pålidelighed; Fuldt modulært design, alle moduler kan realisere forbindelsestilstanden for sideudgang og topudvidelse i henhold til kravene til strømforbrug og imødekomme behovene i strømforsyningsordningen i det maksimale omfang.

◆ Lavt trykkammer Lavspændingssideindløbet og udløbslinjer er alle lavet af nye støbte sagskredsløb, som er små i størrelse, fri for lysbue og let at udskifte. Multifunktionel intelligent omfattende beskyttelsescontroller og ny integreret reaktiv strømkompensationsenhed.

◆ Transformatorrum Transformatoren er fuldt isoleret med epoxyharpiks, og isolerings- og varmemodstandsniveauet er F, og transformeren har ikke nogen forbrændingsstøttende materialer og producerer ikke nogen gas eller andre mellemprodukter, der ikke er til at fremkalde miljøet under drift, så det har egenskaberne ved god flammehæmning, miljøbeskyttelses- og energibesparende.

◆ Intern forbindelse Spændingstransformatoren og den kinesiske faste switch er forbundet med virksomhedens faste isolerede kabeltilbehør, som er sikre, pålidelige og fuldt isolerede.

● Side med højt tryk

Den høje spænding af intelligent integreret understation er generelt beskyttet af en belastningskontakt-fuse-kombination af elektrisk apparat. Efter at sikringen er sprængt i en fase, de trefasede koblingsture. Belastningskontakten kan vælges fra trykluft, vakuum, svovl hexafluorid osv., Og driftsmekanismen kan distribueres for at realisere automatisk opgradering. Sikringen er en højspændingsstrømbegrænsende sikring med en angriber, der har pålidelig handling og stor brudkapacitet. Se nedenstående tabel for de vigtigste tekniske parametre. For transformatorer over 800 kVA kan vakuumafbrydere såsom Zn12, Zn28 og Vs1 vælges til beskyttelse.

● Side med lavt tryk

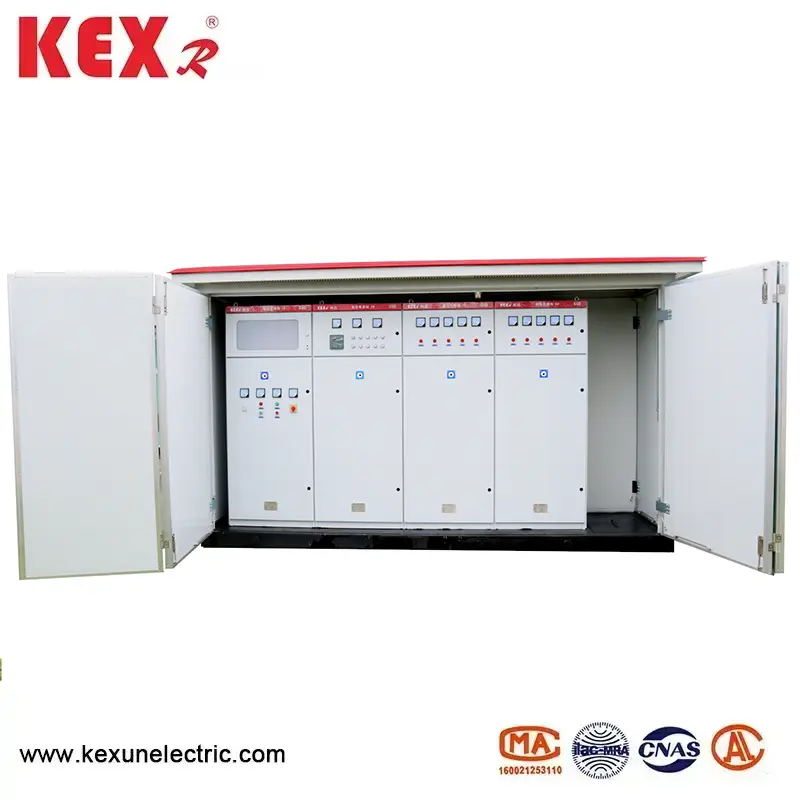

Hovedafbryderen på lavspændingssiden vedtager universel eller intelligent afbryder til selektiv beskyttelse; Udløbskontakten vedtager en ny type plastikskallkontakt med lille volumen og kort buing, op til 30 kredsløb; Intelligent automatisk sporing af reaktiv strømkompensationsenhed har kontaktor og kontaktløs skiftningstilstande, som brugerne kan vælge.

● Transformator af byens distributionsstation

Den intelligente integrerede substation vedtager lavtab, olie-nedbrydende, fuldt forseglede S9, S10 og S11-serie-transformere, og kan også vælge harpiks-ekstremly-små eller Nomex-papirisolerede miljøvenlige tørtypetransformatorer. Bunden er udstyret med en vogn, og transformatorerne kan let komme ind og afslutte.

◆ Tekniske parametre for belastningskontakt

◆ Tekniske parametre med højspændingsikring

◆ Tekniske parametre for lavspændingsafbryder

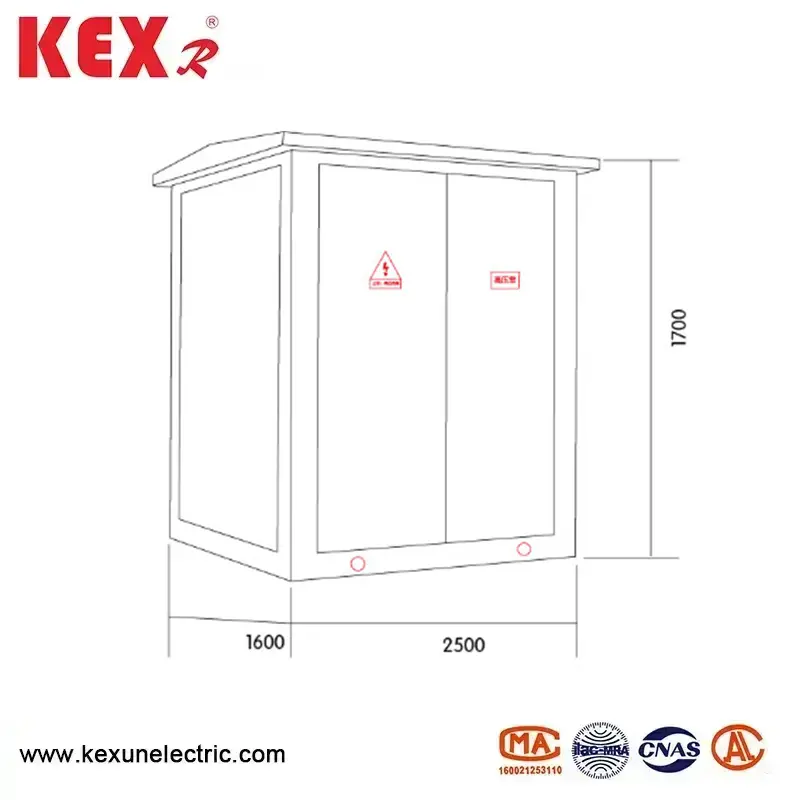

● Layout Dimension Diagram
