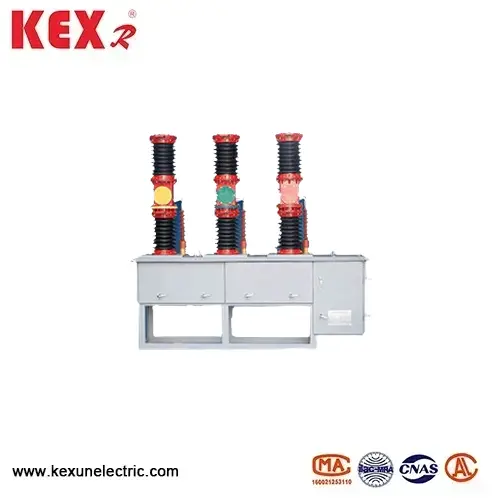

ZW7A Udendørs højspændings AC Vacuum Interrupter

ZW7A Udendørs højspændings AC Vacuum Interrupter produceret af Kexr, en producent i Kina, er en udendørs højspændingsafgange, der er egnet til 40,5 kV spændingsklasse, som hovedsageligt bruges til substationsudgående linje, strømfordeling af industrielle og minedrift af virksomheder og nye energikraftproduktionssystem, og har karakteristikken af høje brudkapacitet, vedligeholdelse-fri og intelligent kontrol og er egnet til hardeskive udendørs udendørs udendørs.
Model: ZW7A-40.5
Brand ： Kexr

Send forespørgsel

Produkt beskrivelse

● ZW7A Udendørs højspændings-vakuum-interrupter-produktfunktioner

◆ Højspændingskvalitetsdesign

Den nominelle spænding af ZW7A udendørs højspændings AC-vakuum-afbryder er 40,5 kV, hvilket er velegnet til 35 kV kraftsystemer (såsom vindkraft og fotovoltaiske boosterstationer). Vakuumbue-slukningsteknologi, ingen olie, ingen SF, miljøbeskyttelse og vedligeholdelsesfri.

◆ Udendørs fuldt forseglet struktur

ZW7A udendørs højspændings AC Vacuum Interrupter vedtager silikonegummi-ærme, UV-resistente, anti-begroing, IP67 (støvtæt og vandtæt). Solid tætstang (valgfrit): Epoxyharpiks hældes for at forbedre isoleringsydelsen, som er velegnet til høj luftfugtighed og salttågeområder.

◆ Intelligent kontrol (valgfrit)

Mikrocomputerbaseret beskyttelsesenhed: Den understøtter overstrøm, hurtig pause og nul-sekvensbeskyttelse. Automatisk genindgang (justerbar i 1 ~ 3 gange) for at forbedre pålideligheden af strømforsyningen. Kommunikationsgrænseflade: ZW7A Udendørs højspændings AC Vacuum Interrupter Support 4G/GPRS og RS485 og forbinder med SCADA-systemet.

◆ Høj pålideligheds driftsmekanisme

Forårsenergilagringsmekanisme (elektrisk+manuel drift):

Elektrisk energilagring: DC220V/AC220V Valgfrit. Manuel bremsefrigivelse: Mekanisk udløb i nødstilfælde. Mekanisk liv: ≥10.000 gange, elektrisk liv ≥5.000 gange (nominel strøm)

● Typiske applikationsscenarier af ZW7A udendørs højspændings AC Vacuum Interrupter

◆ 35 kV Substation: ZW7A Udendørs højspændings AC Vacuum Interrupter er velegnet til udgående afbryder og sektionsbeskyttelse.

◆ Ny energikraftproduktion: Grid-tilsluttede switches af vindkraft og fotovoltaiske boosterstationer.

◆ Industrielle og minedriftsvirksomheder: Beskyttelse af store højspændingsmotorer og transformatorer.

◆ Railway Traction Strømforsyning: 35 kV distributionssystem af elektrificeret jernbane.

● Tekniske parametre for ZW7A udendørs højspændings-vakuuminterrupter

Antal	Punkt		Enhed	Data
1	Bedømt spænding		Kv	40.5
2	Bedømt frekvens		Hz	1250， 1600.2000
3	Bedømt strøm		A	20，25,31,5
4	Bedømt kortslutningsbrudstrøm		De	50,63,80
5	Bedømt modstandsstrøm (Peak)			20，25,31,5
6	Bedømt kortvarig modstå strøm			31.5
7	Bedømt kortslutningsafslutningsstrøm			80
8	Bedømt driftssekvens			O-0.3S-CO-180S-CO
9	Mekanisk liv		Tid	10000
10	Bedømt kortslutning Breaking Aktuelle brudtider		Tid	20
11	1 min Arbejdsfrekvens tåler spænding	(våd) fase til fase/jord	Kv	80
11	1 min Arbejdsfrekvens tåler spænding	(tør) fase til fase/jord	Kv	95
12	Belysningsimpuls modstår spændingsfasen til fase/jord		Kv	180
13	Tilladelig slid tykkelse af dynamiske og statiske kontakter		mm	3
14	Nettovægt		kg	Omkring 600
15	Kontaktafstand		mm	22 ± 2
16	Kontakt slag af kontakt		mm	4 ± 1
17	Gennemsnitlig åbningshastighed		m/s	1.3 ~ 1.8
18	Gennemsnitlig lukningshastighed		m/s	1,0 ~ 1,7
19	Kontakt lukning af hoppetid		MS	≤3
20	Synkronisering af trefaset åbning og lukning		MS	≤3
21	Hovedkredsløbsmodstand		baby	≤100
22	Lukningstid		MS	≤150
23	Åbningstid		MS	≤60
