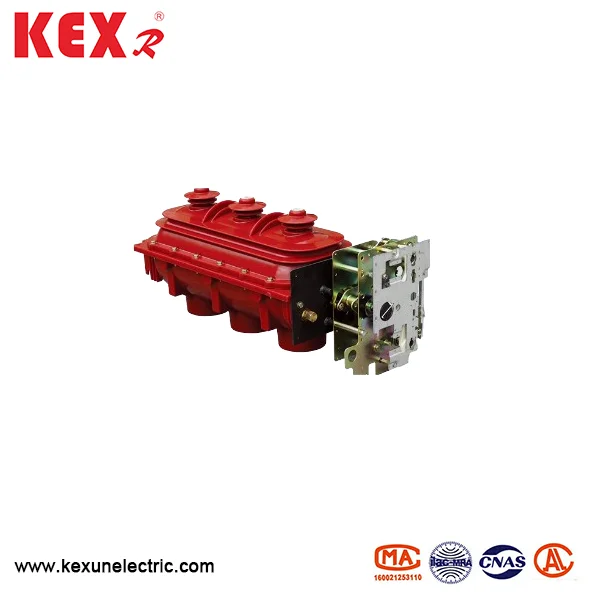

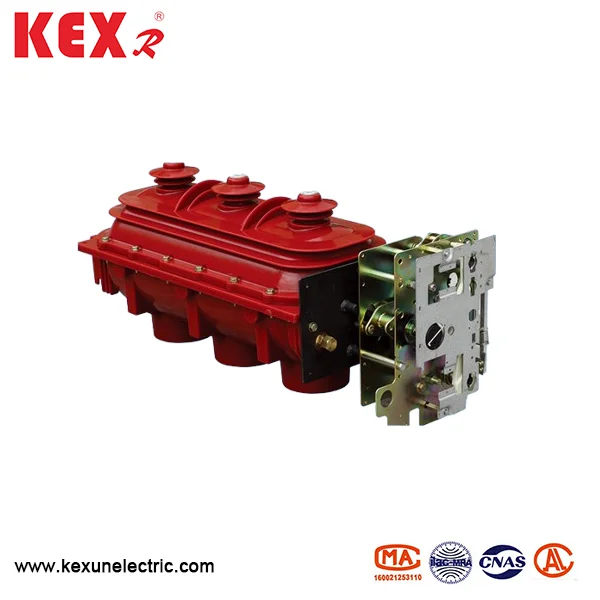

Flrn36-12d type SF6-belastningskontakt
FLRN36-12D-typen SF6-belastningskontakt, der er specielt produceret af Kexun i Kina Fabrik, bruger SF6-gas som lysbue-slukning og isolerende medium, og den nominelle switch er 12 kV. Der er tre stationer i kontakten: lukning, åbning og jordforbindelse. Det har egenskaberne ved lille volumen, praktisk installation og brug og stærk miljøtilpasningsevne.
Model: N36-12D
Brand ： Kexr
Model: N36-12D
Brand ： Kexr
● Anvendelsesområde
Denne serie af belastningsafbrydere er opdelt i flrn36-12d (K-type enkelt fjederdriftsmekanisme) og flrn36-12d/a (type dobbelt forår driftsmekanisme). FLRN36-12D kan kombineres til en belastningskontakt+sikring kombineret elektrisk apparat med kontrol- og beskyttelsesfunktioner, som kan bruges til beskyttelse og kontrol af strømforsyning og substation som elektrisk udstyr, især egnet til ringnetværksskabe, kabelfordelingsbokse og distributionsskiftestationer.
◆ Mød standarden
IEC60265 、 IEC62271 、 GB3804 、 GB16926 osv.
● Strukturelle fordele ved FLRN36-12D-typen SF6-belastningskontakt
▶ Insolerende skal: Hovedkredsløbet og jordforbindelseskredsløbet for FLRN36-12D-typen SF6-belastningskontakt
er forseglet i en isolerende skal lavet af epoxyharpiks ved APGI-processen, som har fordelene ved god isoleringspræstation og anti-forureningsmiljø.
▶ Isoleringsskallstruktur: isoleringsskallen er sammensat af øvre og nedre isoleringsdæksler.
▶ Intern gas: SF6 -gas med et relativt tryk på 0,4bar udfyldes indeni for at sikre, at overtryk SF6 -gas sprøjtes direkte til kabinetets bagerste kanal i tilfælde af ulykke og for at sikre personlig sikkerhed.
▶ Beskyttelsesforanstaltninger: Det lavere isoleringsdæksel har eksplosionssikkert foranstaltninger for yderligere at sikre sikkerheden.
● Brug af betingelser
Pr
Skal være -40 ~ 40 ℃
◆ Fugtighed: Den maksimale gennemsnitlige relative fugtighed er ≤ 95% pr. Dag og ≤ 100% pr. Måned.
◆ Højde: FLRN36-12D-typen SF6-belastning skal installeres i en højde nedenfor
2000m.
◆ Seismisk kapacitet: ≤8
◆ Den omgivende luft skal være fri for åbenlyst forurening såsom ætsende, brændbar gas og vanddamp, og der bør ikke være nogen hyppig voldelig vibration.
● Tekniske parametre for FLRN36-12D-typen SF6-belastningskontakt
|
Punkt |
Enhed |
FLRN36-12D/T630-20 type |
FLRN36-12D/100-50 type |
|
Bedømt spænding |
Kv |
12 |
12 |
|
Bedømt frekvens |
Hz |
50 |
50 |
|
Bedømt strøm |
A |
630 |
100 |
|
1 min strømfrekvens modstå spændingsinterfase/brud |
Kv |
42/48 |
42/48 |
|
Lyn impuls modstår spændingsinterfase/brud |
Kv |
75/85 |
75/85 |
|
5 min |
Kv |
24 |
24 |
|
Bedømt termisk stabilitetsstrøm 3 sekunder /2 sekunder |
De |
20/20 |
20/20 |
|
Bedømt dynamisk stabil strøm （top） |
De |
50/50 |
50/50 |
|
Bedømt kortslutningsafslutningsstrøm |
De |
50/50 |
125/50 |
|
Bedømt lukket loop-afbrydelsesstrøm |
A |
630 |
|
|
Bedømt aktiv belastningsafbrydningsstrøm |
A |
630 |
|
|
Bedømt kabelopladning Breaking Strøm |
A |
10 |
10 |
|
Bedømt kortslutningsbrud |
De |
|
50 |
|
Bedømt overførselsstrøm |
A |
|
1700 |
|
Sikringstype |
|
|
XRNT-12KV/100A |
|
Sikring påvirkning kaster energi |
J |
|
1 ± 0,5 |
|
Mekanisk liv |
Tid |
5000/2000 |
3000/2000 |
|
Afstand mellem ladede kroppe og relativ luftisolering |
mm |
≥125 |
≥125 |
|
SF6 gastryk |
bar |
0.4 |
0.4 |
|
Synkronisering af åbning og lukning |
MS |
≤2 |
≤2 |
|
Hovedkredsløbsmodstand |
baby |
≤65 |
≤65 |
