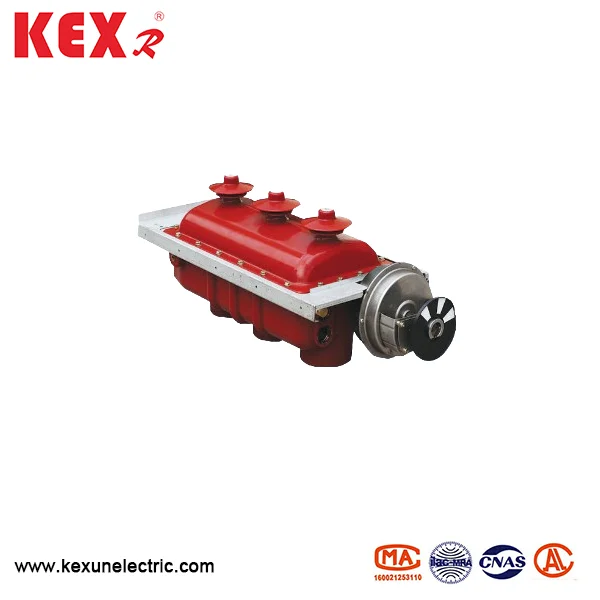

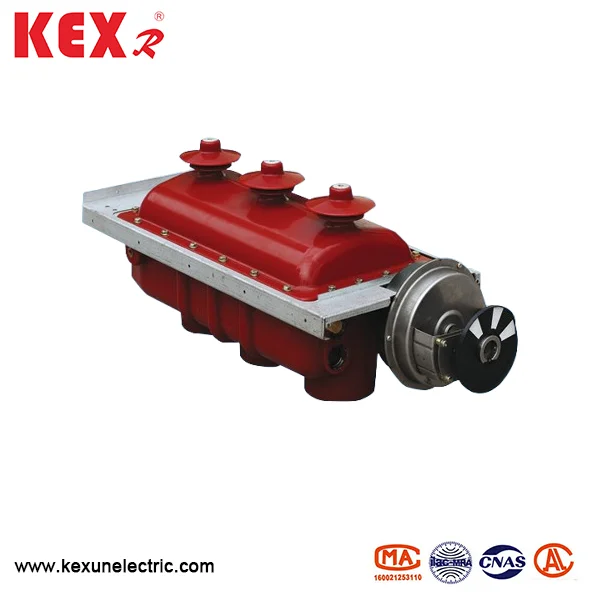

Flrn48-12d type SF6-belastningskontakt
FLRN48-12D Type SF6-belastningskontakt er et belastningsafbryderprodukt uafhængigt udviklet af KEXUN i China Factory i 2008, som anvendes til XGN15-12SF6 RING HOVED UNIT. Det har høj økonomi, sikkerhed og pålidelighed, enkel struktur, fleksibel drift, pålidelig sammenkobling og praktisk installation.
Model: Flrn48-12d
Brand ： Kexr
Model: Flrn48-12d
Brand ： Kexr

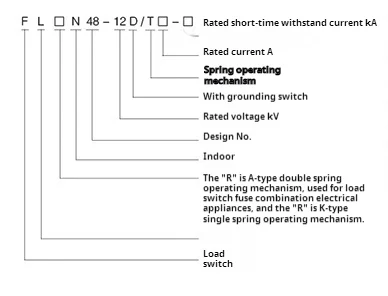

● Model betydning

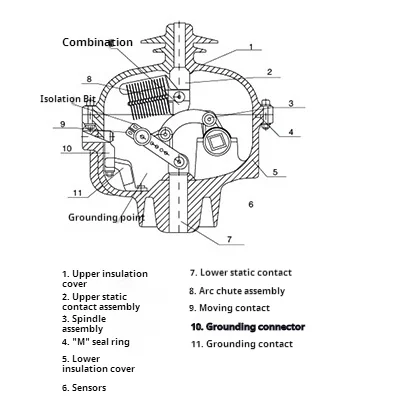

● Struktur og princip
Hovedkredsløbet og jordforbindelseskredsløbet for FLRN48-12D-typen SF6-belastning er forseglet i en isolerende skal lavet af epoxyharpiks ved APGI-processen, som har fordelene ved god isoleringspræstation og anti-forureningsmiljø. Den isolerende skal består af et øvre isolerende dæksel og et nedre isolerende dæksel, der er fyldt med SF6 -gas med et relativt tryk på 0,4 bar. Det lavere isolerende dæksel vedtager lokal tyndvæggede og tykke eksplosionssikre membranforanstaltninger, for at sikre, at i tilfælde af ulykke, sprøjtes presset af overtryk SF6-gas efter at have brudt gennem sikkerhedsfilmen, og gassen sprøjtes direkte til bagsiden af kabinettet for at sikre personlig sikkerhed.
◆ Mød standarden
IEC60265 、 IEC62271 、 GB3804 、 GB16926 osv.
● Brug af betingelser
◆ Omgivelsestemperatur: Temperatur rundt på FLRN48-12D-typen SF6-belastningskontakt
Skal være -40 ~ 40 ℃
◆ Fugtighed: Den maksimale gennemsnitlige relative fugtighed er ≤ 95% pr. Dag og ≤ 100% pr. Måned.
◆ Højde: FLRN48-12D-typen SF6-belastning skal installeres i en højde nedenfor
2000m.
◆ Seismisk kapacitet: ≤8
◆ Den omgivende luft skal være fri for åbenlyst forurening såsom ætsende, brændbar gas og vanddamp, og der bør ikke være nogen hyppig voldelig vibration.
● Tekniske parametre for FLRN48-12D-typen SF6-belastningskontakt
|
Punkt |
Enhed |
FLRN36-12D/T630-20 type |
FLRN36-12D/100-50 type |
|
Bedømt spænding |
Kv |
12 |
12 |
|
Bedømt frekvens |
Hz |
50 |
50 |
|
Bedømt strøm |
A |
630 |
100 |
|
1 min strømfrekvens modstå spændingsinterfase/brud |
Kv |
42/48 |
42/48 |
|
Lyn impuls modstår spændingsinterfase/brud |
Kv |
75/85 |
75/85 |
|
5 min |
Kv |
24 |
24 |
|
Bedømt termisk stabilitetsstrøm 3 sekunder /2 sekunder |
De |
20/20 |
20/20 |
|
Bedømt dynamisk stabil strøm （top） |
De |
50/50 |
50/50 |
|
Bedømt kortslutningsafslutningsstrøm |
De |
50/50 |
125/50 |
|
Bedømt lukket loop-afbrydelsesstrøm |
A |
630 |
|
|
Bedømt aktiv belastningsafbrydningsstrøm |
A |
630 |
|
|
Bedømt kabelopladning Breaking Strøm |
A |
10 |
10 |
|
Bedømt kortslutningsbrud |
De |
|
50 |
|
Bedømt overførselsstrøm |
A |
|
1700 |
|
Sikringstype |
|
|
XRNT-12KV/100A |
|
Sikring påvirkning kaster energi |
J |
|
1 ± 0,5 |
|
Mekanisk liv |
Tid |
5000/2000 |
3000/2000 |
|
Afstand mellem ladede kroppe og relativ luftisolering |
mm |
≥125 |
≥125 |
|
SF6 gastryk |
bar |
0.4 |
0.4 |
|
Synkronisering af åbning og lukning |
MS |
≤2 |
≤2 |
|
Hovedkredsløbsmodstand |
baby |
≤65 |
≤65 |
