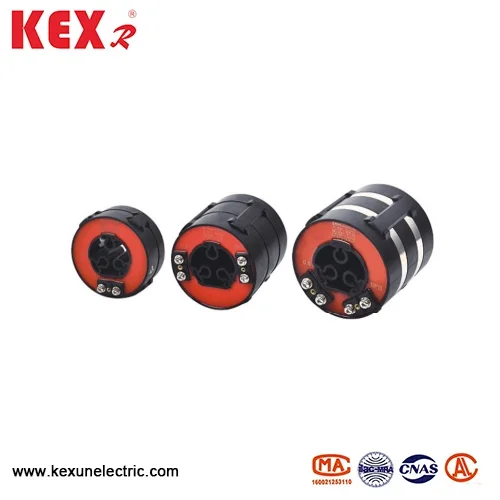

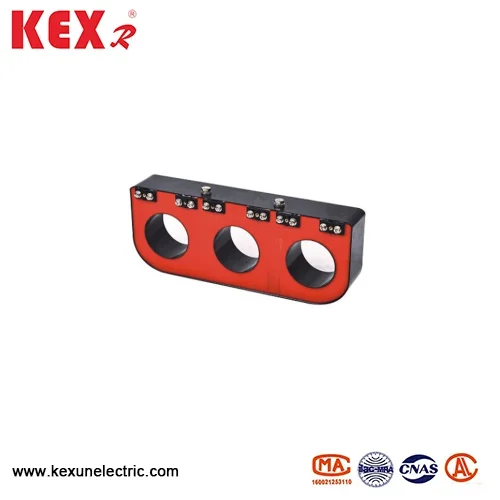

Gasfyldte kabinetinstrumenter transformer
LMZT-10 gasfyldte kabinetinstrumenter transformer er en almindelig 10 kV bus-type strømtransformator produceret af Kexun i China Factory. De faktiske parametre er underlagt producentens tekniske data. Der skal lægges særlig vægt på matchning af nøjagtig kvalitet og nominel belastning, når du vælger type.
Model: LMZT-10
Brand ： Kexr
Model: LMZT-10
Brand ： Kexr
● Model betydning af de gasfyldte skabsinstrumenter transformer
L －strømstransformator
M － gennem hjertet
Z －pouring type
T －KLUSES TYPE
10 －voltage klasse （kV）
● Designfunktion af LMZT-10 type gasfyldte kabinetinstrumenter transformer
◆ Isoleringstype: Epoxyharpiksstøbning og fuldstændig lukket struktur
◆ Installationsmetode: Busbar gennem type og fast montering
◆ Winding Configuration: Dual Winding Design and Toroidal Core
● Typiske applikationsscenarier af LMZT-10 type gasfyldte kabinetinstrumenter transformer
▶ Skift kabinet (10 kV switchgear)
▶ Kompakt understation
▶ Industriel magtfordeling
● LMZT-10 gasfyldte kabinetinstrumenter Transformator Teknisk parametertabel
Det nominelle aktuelle forhold, nøjagtighedsniveau og nominel belastning af gasfyldte kabinetinstrumenter transformer er vist i følgende tabel. Den nominelle sekundære strøm er 5A eller 1A.
|
Formål |
Måling af CT |
Beskyttelse CT |
Dobbeltvikling CT |
|||||||
|
Bedømt primær strøm |
Nøjagtighed bedømt belastning (VA) |
Nøjagtighed bedømt belastning (VA) |
Sammensat nøjagtighed bedømt belastning (VA) |
|||||||
|
0,2s |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0,2s |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

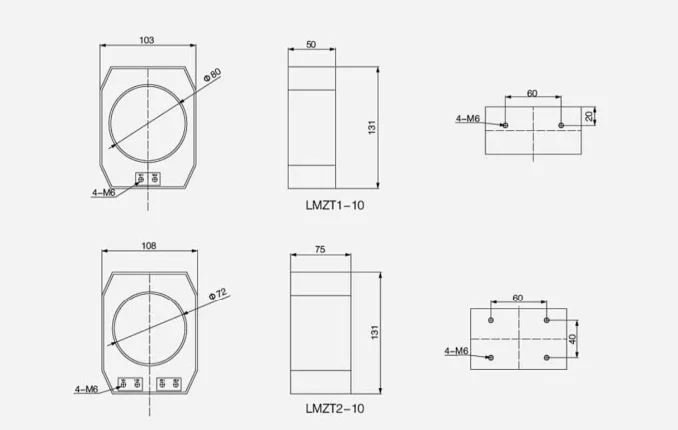

● Dimensioner af LMZT-10 gasfyldte kabinetinstrumenter transformer
