Fotovoltaisk koblingsboks

Fotovoltaisk koblingsboks produceret af Kexun i China Factory er velegnet til fotovoltaisk tandem -kraftproduktionssystem, der påtager sig den vigtige strømbeskyttelsesdel af tandem -inverter og strømnettet. Den vedtager sekundær lynbeskyttelse, og beskyttelsesniveauet er IP65, der bruges til udendørs installation for at imødekomme kravene til vandtæt, støvtæt, ultraviolet beskyttelse og saltspray -korrosion.
Model: KXHLX
Brand: Kexr

Send forespørgsel

Produkt beskrivelse

● KXHLX -type fotovoltaisk koblingsfunktioner

Den interne struktur i fotovoltaisk koblingsboks er enkel og klar, og ledningerne er pæn og rimelig. Høj pålidelighed og enkel vedligeholdelse. Udendørs vægmonteret installation kan tilpasse sig forskellige barske miljøer. Udover standardmaterialer og størrelser kan det tilpasses i henhold til brugerens krav.

● Tekniske parametre for kxhlx -typen fotovoltaisk koblingsboks

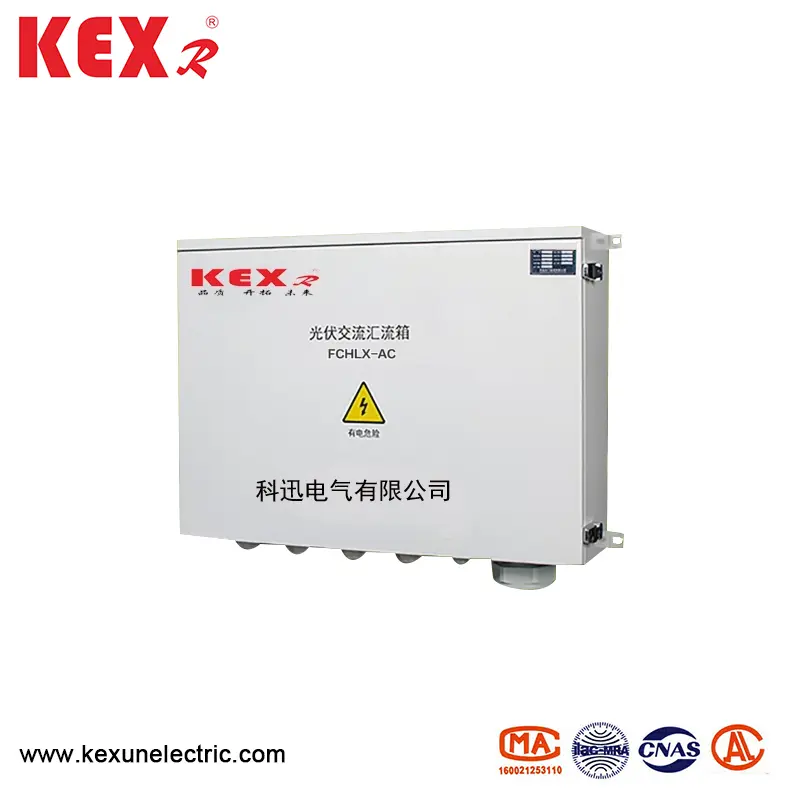

◆ AC -type fotovoltaisk koblingsboks

Punkt	KXHLX-AC4	KXHLX-AC4	KXHLX-AC8
Inputlinjer	1 ~ 4	5 ~ 6	7 ~ 8
Maks. Indgangsspænding	690v
Linjerindgangsstrøm	0 ~ 100a
Max output strøm	250a	400a	630a
Bedømt spænding	480VAC
Spændingsbeskyttelsesniveau	480VAC
Nominel strømningskapacitet (8/20μs)	20KA (matcher efter kundebehov)
Max flowkapacitet (8/20μs)	40 ka (matcher efter kundebehov)
Responstid	＜ 25ms
Temperatur og fugtighed	Arbejdstemperatur ： -40 ~ 85 ℃ ， 95% ， ingen kondensation og ætsende gas
Højde	Mindre end 4000 m
Skabsmateriale	Hot Dip galvaniseret stålplade/rustfrit stål/koldrullet stålplade/ingeniørplastik
Kabinet IP -grad	IP65
Kabelforbindelse IP -grad	IP66
Kabelforbindelsesdimensioner: Whd	800600200 mm	800800200 mm	8001000200 mm

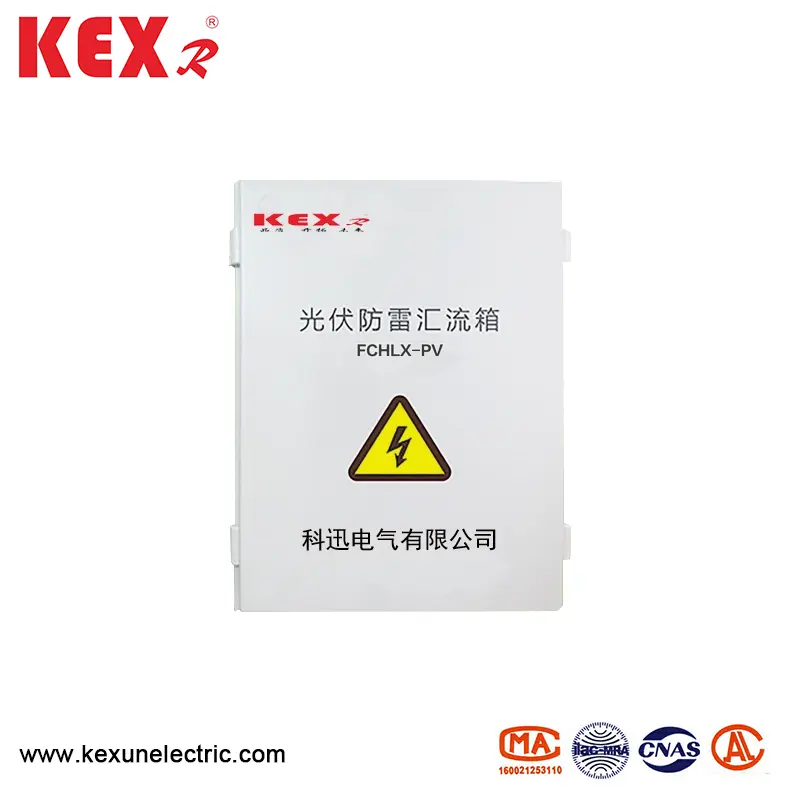

◆ DC -type fotovoltaisk koblingsboks

Punkt		Buchhlx-Pv6 / 2	Buchhlx-Pv6 / 3	Buchhlx-Pv6 / 4
Elektrisk parameter	Max System DC Spænding	1000	1000	1000
	Max hver linjetilgangsstrøm	20a	20a	20a
	Maks. Indgangslinjer	6	6	8
	Max output switch strøm	32A/40A	20a/32a	20a/32a
	Inverter MPPT -mængde	2	3	2
	Outputlinjer	2	3	2
Lynbeskyttelse	Testtype	Sekundær beskyttelse	Sekundær beskyttelse	Sekundær beskyttelse
	Nominel udladningsstrøm	20KA	20KA	20KA
	Maks. Udladningsstrøm	40 ka	40 ka	40 ka
	Spændingsbeskyttelsesniveau	3,8 kV	3,8 kV	3,8 kV
	Maksimal kontinuerlig arbejdsspænding	1050v	1050v	1050v
	Poler	3p	3p	3p
	Strukturkarakterer	Plug-in-modul
Lynbeskyttelsesegenskaber	IP -grad	IP65
	Output switch	DC Circuit Breaker/DC Rotary Disconnector
	SMC4 vandtæt stik	Standardkonfiguration
	PV DC sikring	Standardkonfiguration
	PV DC overspændingsbeskyttelsesenhed	Standardkonfiguration
	Overvågningsmodul	N
	Antireflektionsdiode	N
	Kassemateriale	PVC
	Installer metode	Væg hængende type
	Arbejdstemperatur	-25 ~ 55 ℃
	Højde	2000m
	Tilladt fugtighed	0 ~ 95 ％， ikke-kondensering
	Bredde højde dybde (mm)	400300160	500400190	500400190

Hot Tags: Fotovoltaisk koblingsboks
