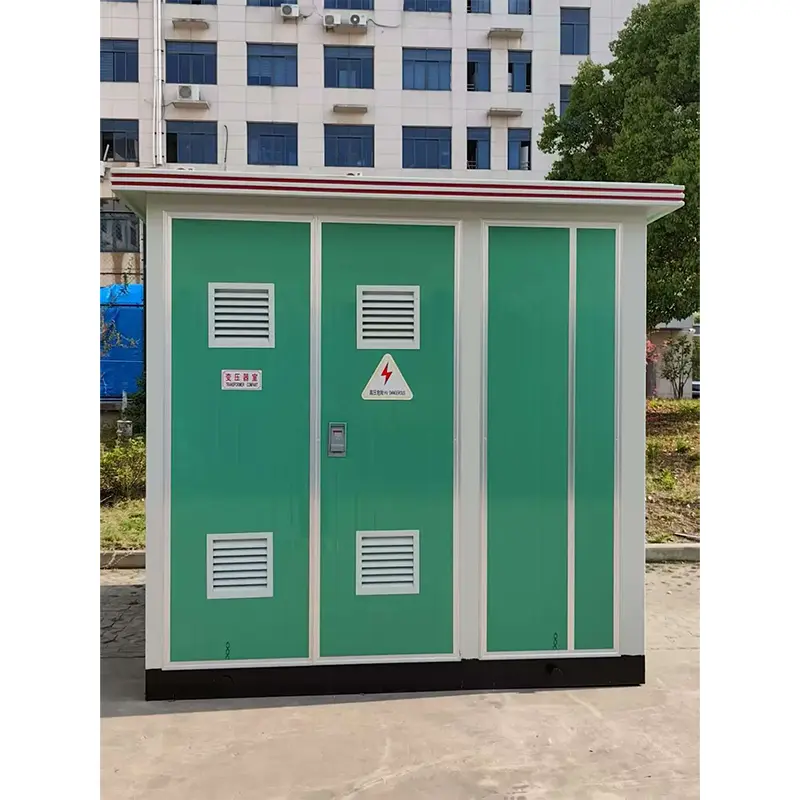

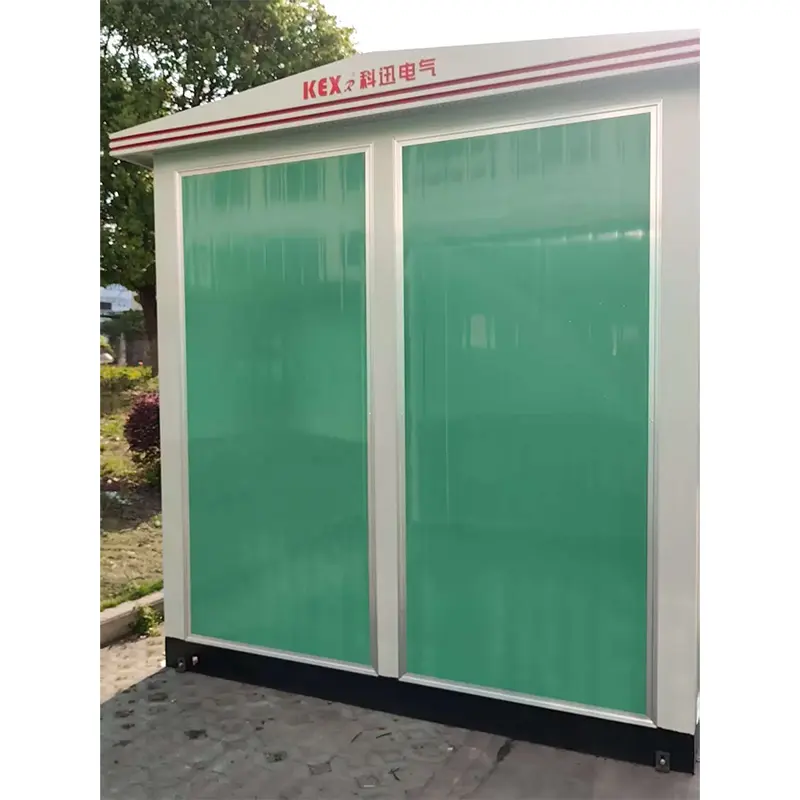

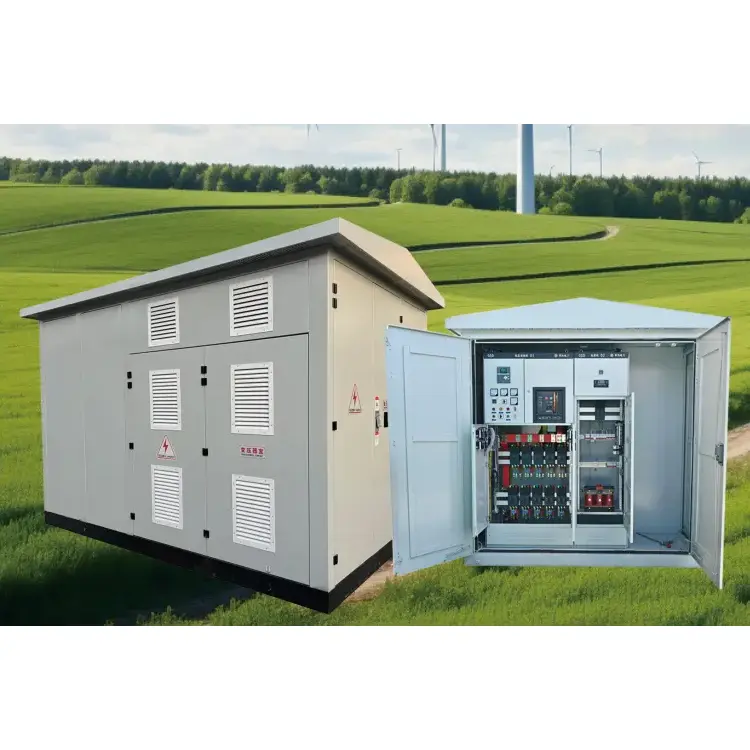

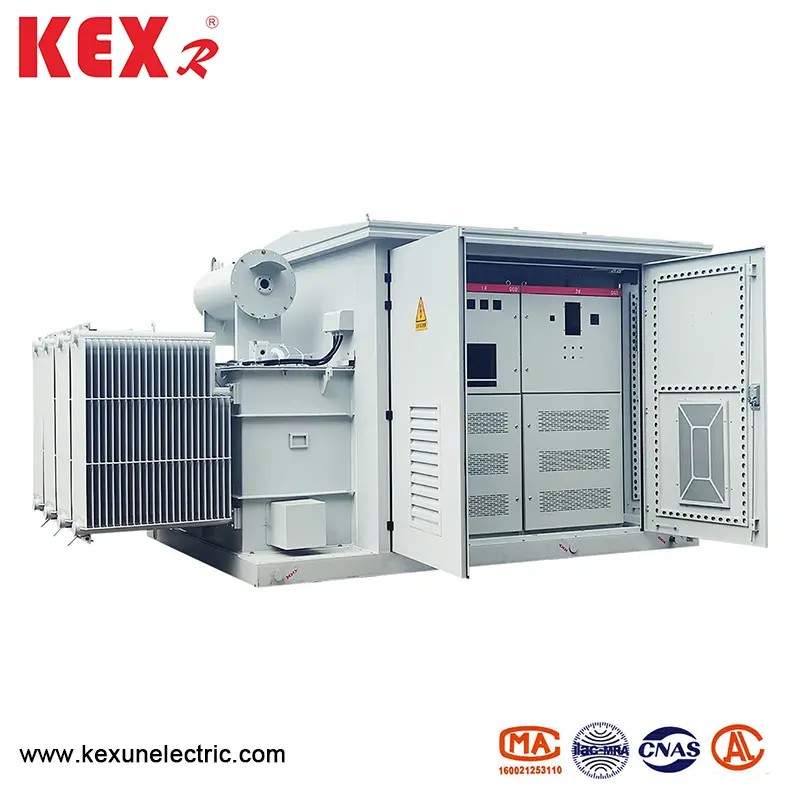

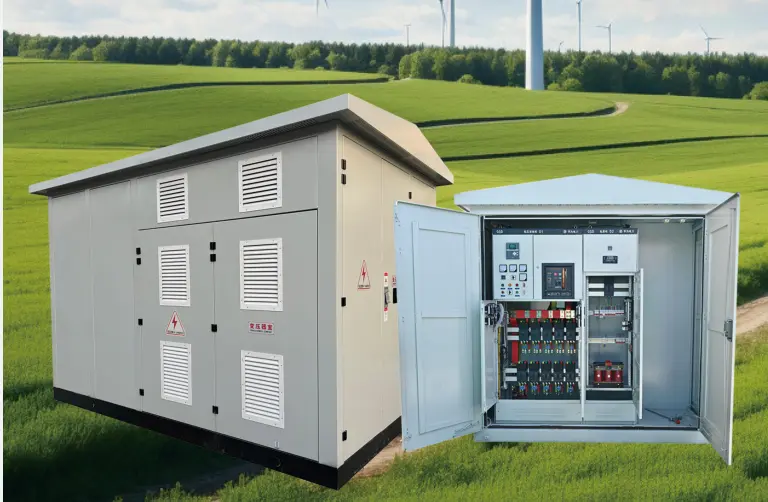

Fotovoltaisk step-up boks transformer
Som en professionel producent af kraftoverførsel og distributionsudstyr i Kina er Kexuns fotovoltaiske step-up-boks-transformer nøgleudstyret i fotovoltaisk kraftproduktionssystem, der hovedsageligt bruges til at konvertere lavspændings-DC genereret af fotovoltaisk matrix til højspændings-AC og forbinde det til elnettet.
Model: YB □ -12
Brand ： Kexr
Model: YB □ -12
Brand ： Kexr
● Grundlæggende sammensætning af YB-12-typen fotovoltaisk step-up boks transformer
Photovoltaic step-up box transformer is usually integrated in a box by the following three parts: ◆Photovoltaic inverter (optional part): Convert the direct current (DC) output by photovoltaic modules into alternating current (AC), and the common output voltages are 270V, 315V, 400V, etc. Step-up ◆Transformer: Boost the low-voltage alternating current output by the inverter to the Spændingsniveau krævet af elnettet (såsom 10 kV og 35 kV).
◆ Højspændingsafbrydere: inklusive afbrydere, afbrydelser, beskyttelsesanordninger osv., Der bruges til gitterforbundet kontrol og systembeskyttelse. Bemærk: Nogle bokstransformatorer inkluderer muligvis ikke invertere, men øger kun transformere og højspændingsafbrydere (kaldet "Pure Boost Box Transformers").
● Kernefunktioner af fotovoltaisk step-up boks transformer
◆ Voltage Boost: Mød kravene til strømnettet til gitterforbundet spænding.
◆ Elektrisk energiisolering: Det fotovoltaiske system isoleres elektrisk fra elnettet gennem transformeren.
◆ Beskyttelsesfunktion: Overstrøm, overspænding, kortslutning, øbeskyttelse osv.
◆ Overvågning og kontrol: Støtt fjernovervågning og indsamling af data såsom spænding, strøm og strøm i realtid.
● Photovoltaic Step-Up Box Transformer Tekniske egenskaber
◆ Effektiv varmeafledning: Ventilation eller tvungen varmeafledning (såsom ventilatorer og klimaanlæg) skal overvejes i kassedesignet for at undgå høj temperatur, der påvirker udstyrets levetid.
◆ Beskyttelsesgrad: Normalt IP54 eller højere, støvsikker, fugtbeskyttet og salt tågesikre (egnet til områder med kyst- eller højde).
◆ Transformator med lavt tab: Amorf legering eller energibesparende siliciumstålplade bruges til at reducere tab uden belastning.
◆ Intelligent gitterforbindelse: Supportfunktioner såsom reaktiv effektkompensation (SVG) og harmonisk undertrykkelse og er i overensstemmelse med strømnettets specifikationer.
● Tekniske parametre
Bedømte spændingsniveauer: 35 kV og 10 kV og nedenfor; Frekvens: 50; Isoleringsniveau (se tabel nedenfor).
|
Spænding （kV） |
Effektiv værdi af maksimal spænding af udstyr （kV） |
Bedømt kortvarig modstå spænding Effektiv værdi af effektfrekvensplan (KV) minutter |
Fuldbølgestopværdi af nominel lynimpuls modstanden spænding (KV) |
|
≤1 |
≤1.1 |
5 |
|
|
10 |
12 |
35 |
75 |
|
35 |
40.5 |
85 |
200 |
