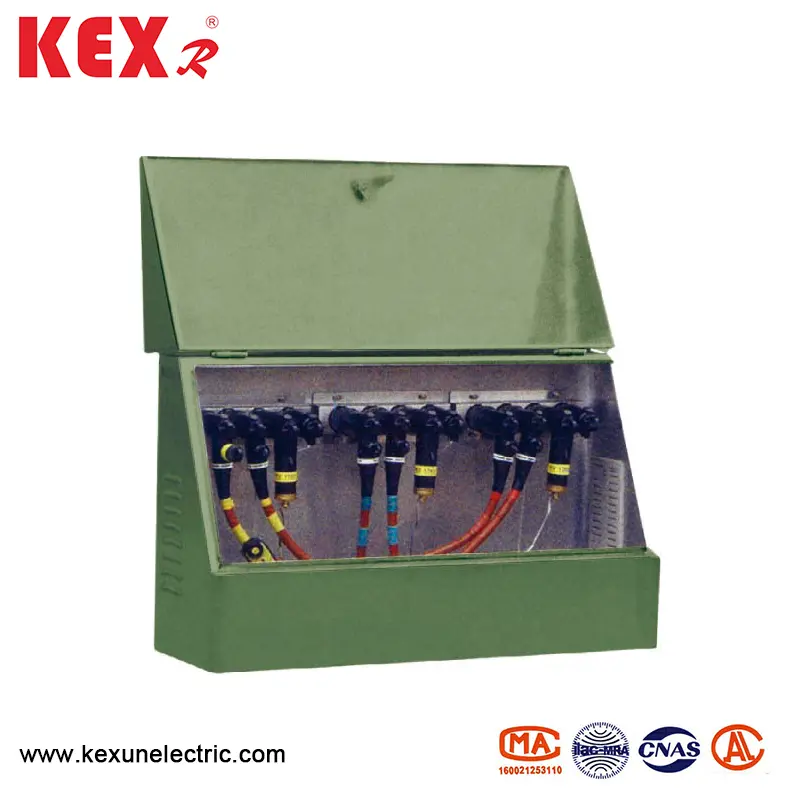

15 kV amerikansk kabelgrenboks
DFW Type 15KV American Cable Branch Box produceret af Kexun Company er vidt brugt i kabelingeniørudstyr i kabelsvente netværkssystem til dets fremragende ydelse, standardiserede design og smukke udseende og er vidt anerkendt forskellige steder såsom større industriparker, boligkvarter, byområder tæt befolkede områder, kommercielle centre og højhusbygninger.
Model: DFW
Brand: Kexr
Model: DFW
Brand: Kexr

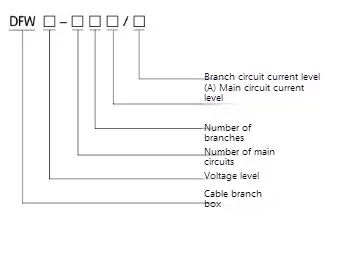

● nummereringsbeskrivelse
● Egenskaber ved DFW Type 15KV American Cable Branch Box
◆ Designfunktion
▶ Common Box Design: Alle kabelforbindelser, switches og andre komponenter er integreret i en metalboks med kompakt struktur og lille rumbesættelse.
▶ Lav modularitet: Sammenlignet med den europæiske grenboks har den amerikanske grenboks svag udvidelighed og vedtager normalt et fast antal kredsløb (såsom 2 ~ 6 kredsløb).
▶ Metalskalbeskyttelse: Kassen er for det meste lavet af rustfrit stål eller galvaniseret stål, og beskyttelsesniveauet er generelt IP54 (støvtæt og sprøjtbestandigt), og nogle avancerede modeller kan nå IP65.
◆ Kabelforbindelsestilstand
Brug af amerikansk kabeltilbehør
▶ 15 kV American Cable Branch Box Brug et aftageligt stik (Loadbreak Connector), såsom 200A eller 600A albue -stik, til at understøtte live -stik (speciel driftsstang er påkrævet).
▶ Kabelforbindelser er fuldt isoleret eller semiisoleret, og nogle levende dele kan udsættes, så det er nødvendigt at samarbejde med isolerende beskyttelseshætter.
▶ Velegnet til en række kabler: kobberkabel eller aluminiumskabel understøttes, og tværsnittet varierer normalt fra 50 mm til 500 mm.
◆ Sikkerhed og beskyttelsesydelse
▶ DFW Type 15KV American Cable Branch Box er fuldt lukket struktur: Reducer den eksterne miljøpåvirkning og reducer risikoen for elektrisk stød.
▶ Indbygget arrangør (valgfrit): Forhindre overspændingseffekt og beskytte kabler og udstyr.
▶ Fejlindikationsfunktion (nogle modeller): udstyret med flip-flop eller LED-fejlindikator, hvilket er praktisk at finde fejlpunktet hurtigt.
◆ Tilpasningsevne til miljøet
▶ Stærk vejrbestandighed: 15 kV amerikansk kabelgrenboks Det er velegnet til arbejdsmiljø på -30 ℃ ~+50 ℃ og er velegnet til langvarig udendørs drift.
▶ Anti-korrosionsbehandling: Overfladen af kassekroppen sprøjtes med plast, galvaniseret og andre processer for at modstå saltspray og korrosion.
◆ Installation og vedligeholdelse
▶ Praktisk installation: Normalt vægmonteret eller gulvmonteret installation, der er egnet til smalle rum.
▶ Enkel vedligeholdelse: Fuldt forseglet design, dybest set vedligeholdelsesfri, behøver kun at kontrollere ledstatus regelmæssigt.
▶ Live-line-drift (nogle modeller): Brug speciel isolerende driftsstang til tilslutning og frakobling for at reducere strømafbrydelsen.
◆ Begrænsninger
× Dårlig skalerbarhed: Antallet af sløjfer er fast, og udstyret skal udskiftes til senere kapacitetsudvidelse.
× Lavt beskyttelsesniveau: Nogle modeller er ikke så støvsikre og vandtæt som europæiske grenbokse.
● Teknisk parameter for DFW Type 15KV American Cable Branch Box
|
Punkt |
200a (filialnet) |
600a (hovednet) |
|
Bedømt spænding |
15 kV |
15/25 kV |
|
Bedømt strøm |
200a |
600a |
|
Bedømt kortvarig modstå strøm |
16 ka/s |
40 ka/s |
|
1 min Arbejdsfrekvens tåler spænding |
42 kv |
42 kv |
|
15min DC tåler spænding |
53 kv |
78 kV |
|
Belysningsimpuls modstår spænding |
96 kv |
125 kV |
|
Minimum Corona -startspænding |
11 kV |
19 kV |

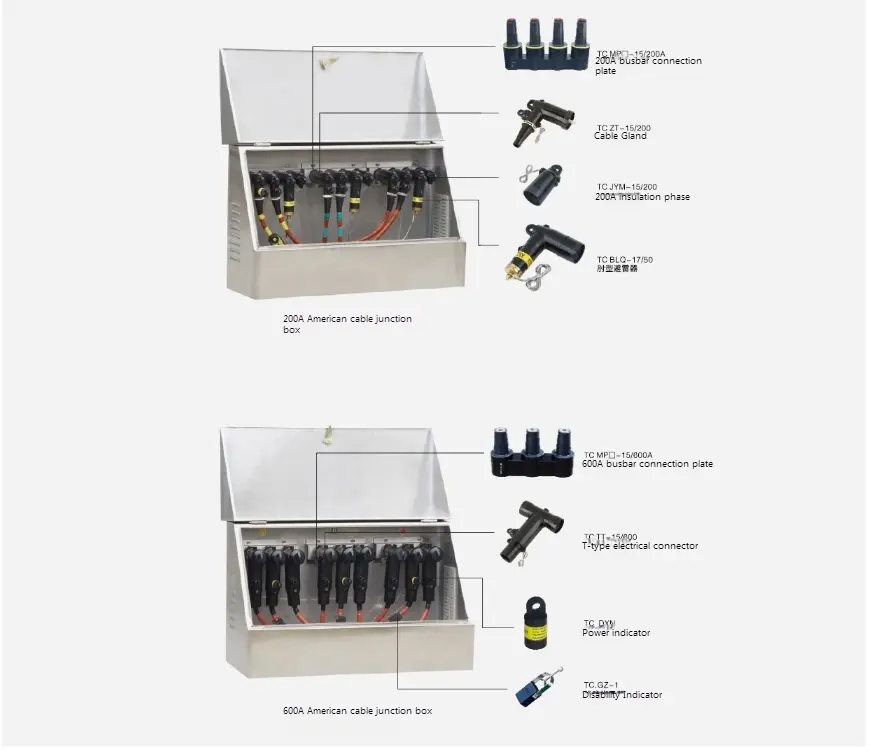

● Eksempeldiagram over DFW Type 15kV American Cable Branch Box Structure

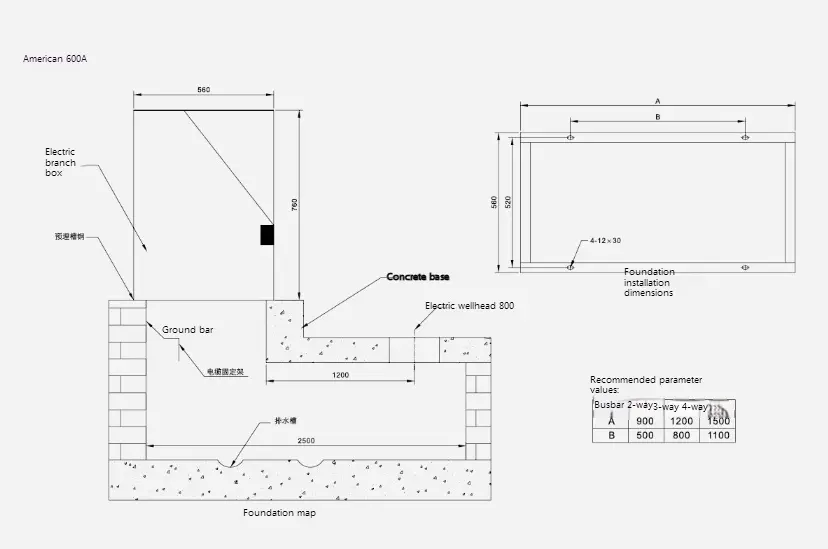

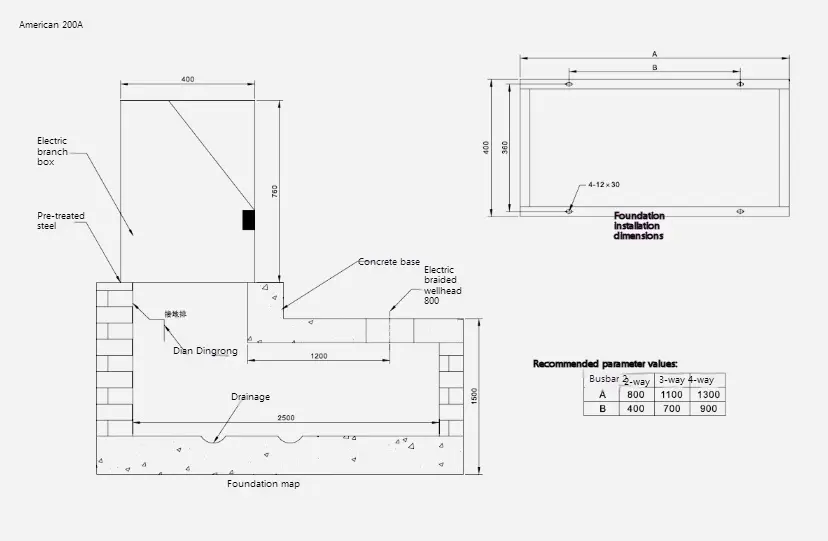

● DFW Type 15KV American Cable Branch Box Foundation Structure
