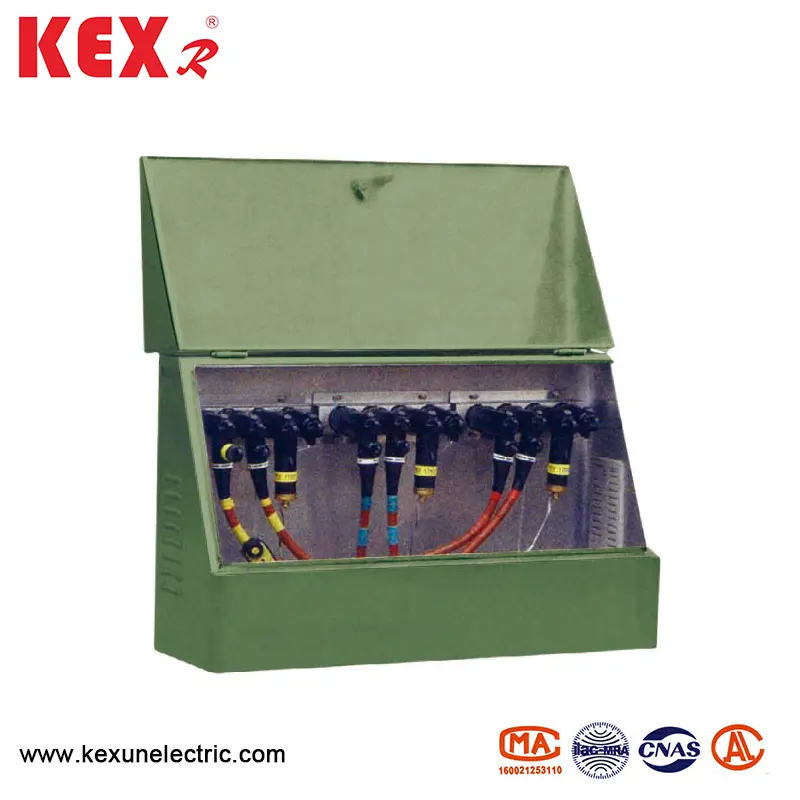

25 kV amerikansk kabelgrenboks

● Brugsbetingelser

Den 25 kV amerikanske kabelgrenboks er velegnet til brug under følgende forhold.

▶ Miljøtemperatur: Mellem -30 og 40 ℃

▶ Vindhastighed: under 34 m/s (mindre end 700pa)

▶ Fugtighed: daglig gennemsnitlig fugtighed mindre end 95%; månedlig gennemsnitlig fugtighed mindre end 90%

▶ Stødbestandig: Den vandrette acceleration er ikke mere end 0,4 m/s, og den lodrette acceleration er ikke mere end 0,15 m/s.

▶ Hældning af installationsstedet: Mindre end 3 °

▶ Installationsmiljø: Den omgivende luft af DFW -typen 25KV amerikansk kabelgrenboks bør ikke åbenlyst være forurenet af ætsende, brændbar gas, vanddamp osv., Og der er ingen voldelig vibration på installationsstedet.

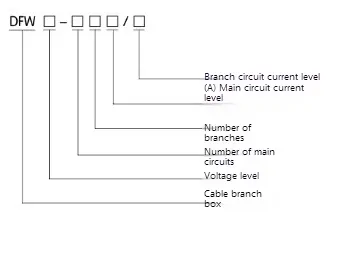

● Model betydning

● Teknisk parameter

● Eksempeldiagram over den 25 kV amerikanske kabelgrenboks

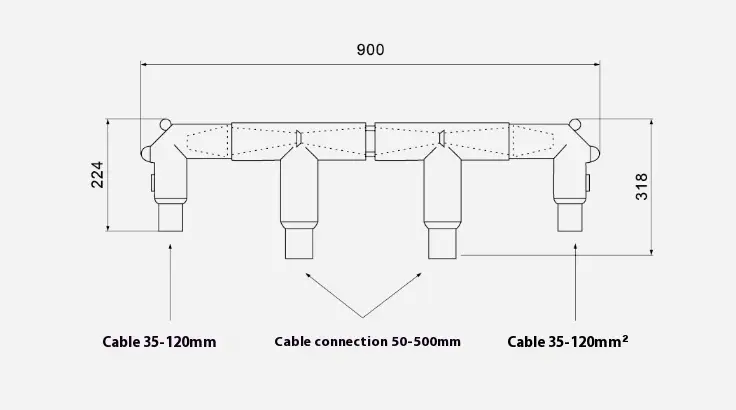

Hvis den 25 kV amerikanske kabelgrenboks ikke kan placeres på grund af begrænsningen af ​​stedet, kan den direkte kombineres af kabelforbindelser for at danne flere kabelgrene (busstænger er ikke nødvendige, og forbindelsesmetoden vises i det følgende eksempel) og placeres i kabelgraven eller andre steder. Eksempel 1 Hver gruppe af fire indgående og udgående linjer (2 × 600A+2 × 200A) består af to T-II-kabelforbindelser, to albue-stik og et mellemstik. T-ⅱ Kabelstik 200A er forbundet til albue-kabelstik (den anden side er forbundet til all-isoleret oxidarrester).

Se figuren nedenfor for størrelseseksempler ：

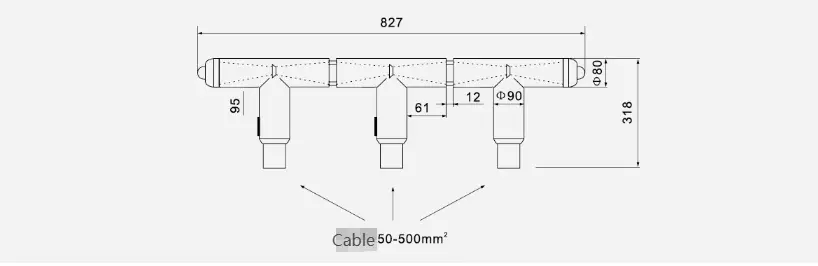

Eksempel 2 Tre adgangslinjer (3x600a) Hver fase består af tre T-formede kabelforbindelser og to mellemliggende forbindelsesstik. Se figuren nedenfor for dimensioner og eksempler:

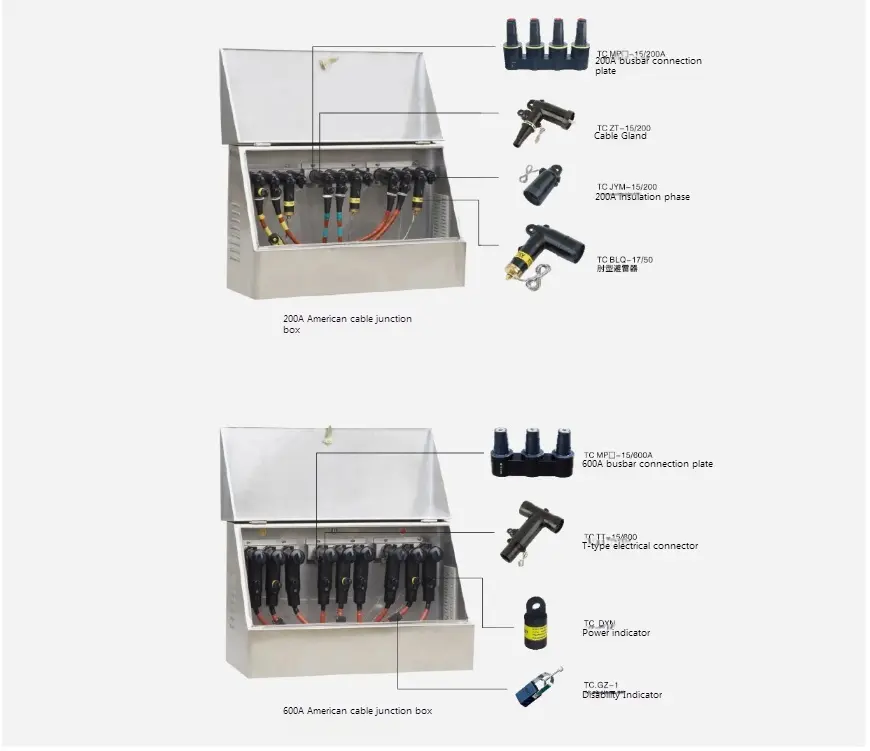

● Eksempeldiagram
