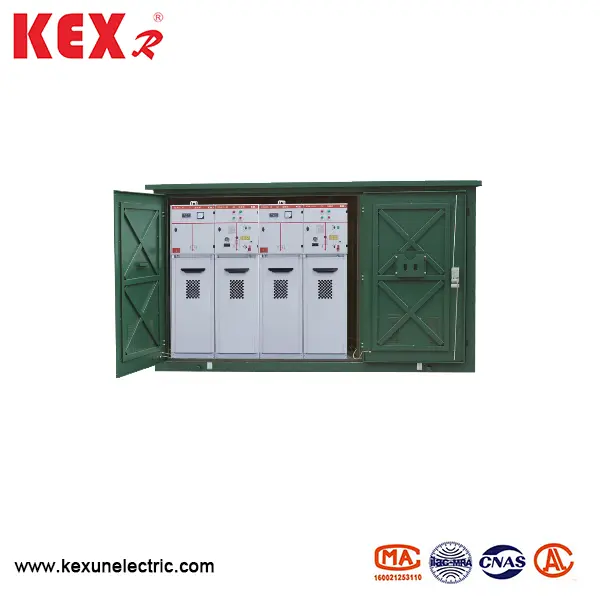

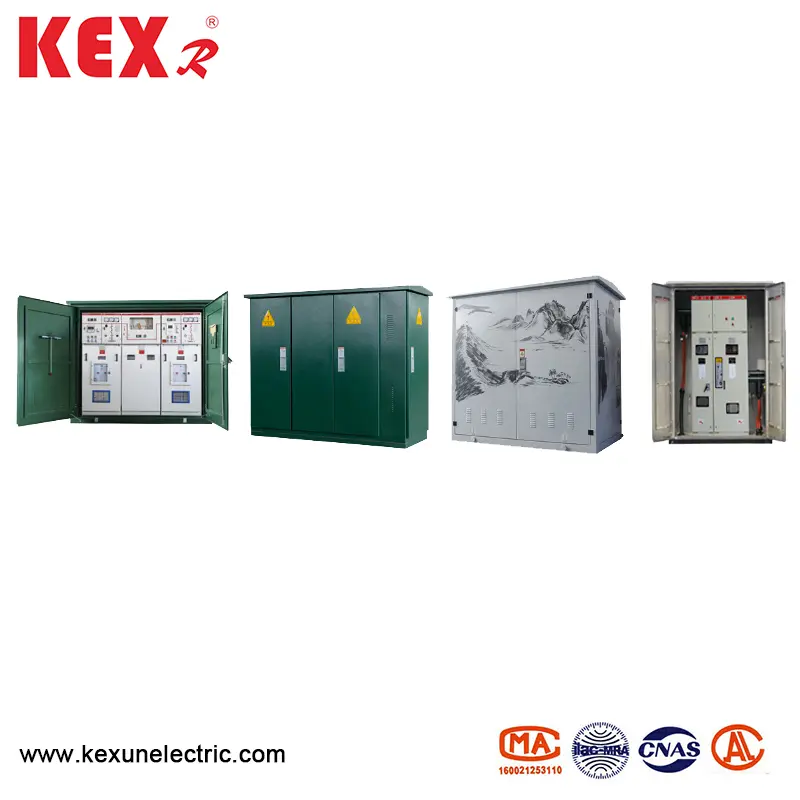

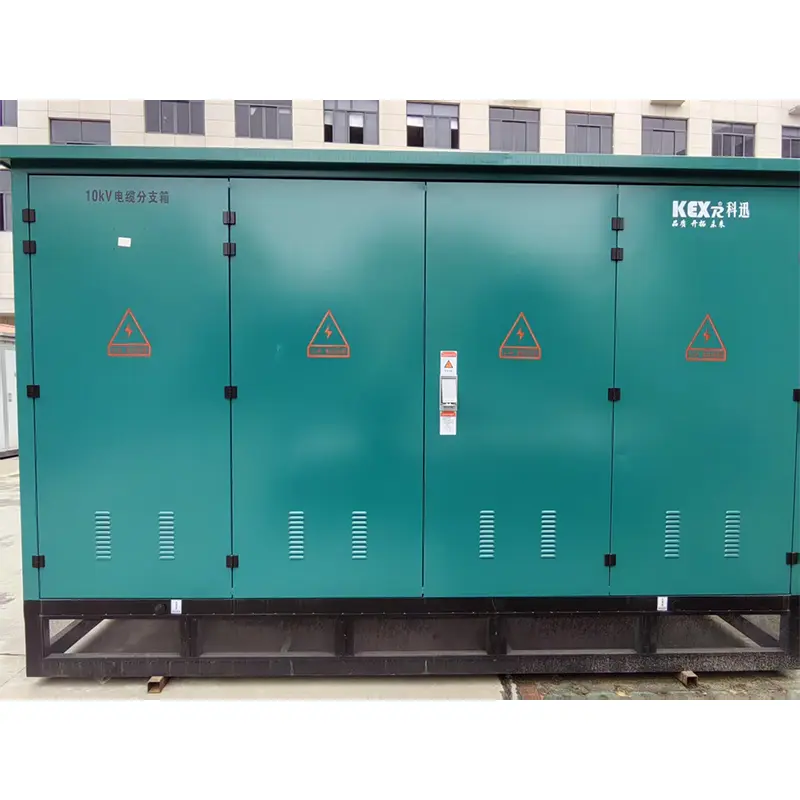

Load switch kabelgrenboks

● Produktoversigt

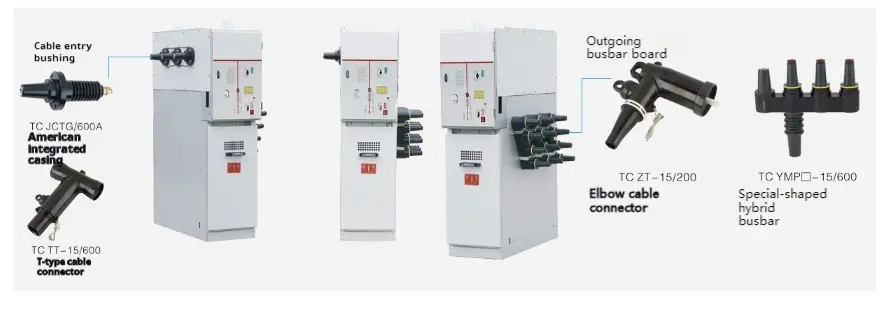

DFW Load Switch-kabelgrenboks er samlet med tre-station SF6-belastningskontakt med genial adskillelse af venstre og højre indgående og udgående linjer, minimal strukturel design og stærkeste kabelkonfigurationsfunktion med op til 8 indkommende og udgående linjer. Filialboksen bevarer ikke kun fordelene ved den traditionelle tapboks, men har også nogle fordele ved ringnetværkskabinettet, så det er et ideelt udstyr til genopbygning af bynetværk. Lille størrelse, vedligeholdelsesfri, god teknisk økonomi, høj pålidelighed, enkel installation og praktisk brug. Kabelgrenboks med SF6-belastningskontakt er kendetegnet ved, at der er tre rum i kassen, hvoraf det ene er forseglet, og det forseglede rum er fyldt med mikrofressuriseret svovl hexafluoridgas, hvor mere end en gruppe belastninger slukkes samtidig. Belastningskontaktens driftsmekanisme er placeret i driftsdrevet rum, og der er kabelstolper og kabelterminaler i kabelrummet, og kabelterminalerne er forbundet med belastningsafbryderen. Belastningskontakterne i det lukkede rum i belastningsafbryderen er roterende tabel dynamisk og statiske kontakttypebelastningsafbrydere, og den roterende skaft på hver belastning er fastgjort på en symmetrisk sektor omkring skaftet med tre lag. Kablerne i kabelrummet er grupperet i tre faser, og de tre kabelterminaler i hver gruppe distribueres parallelt og skråt nedad igen. Hver kabelterminal er lodret forbundet med kabellinjen, og de tre kabellinjer er parallelle med hinanden. Det lukkede rum har en trykaflastningsrørledning.

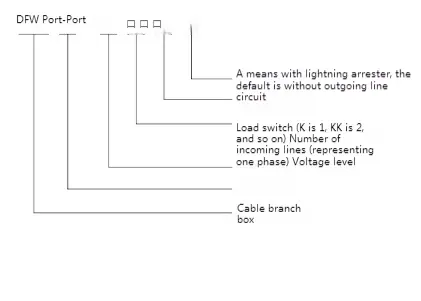

● Model betydning

● Teknisk parameter

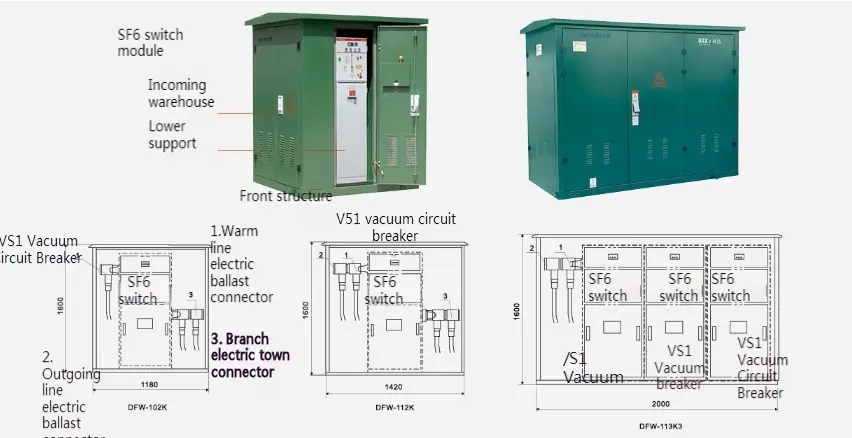

● Oversigt Diagram

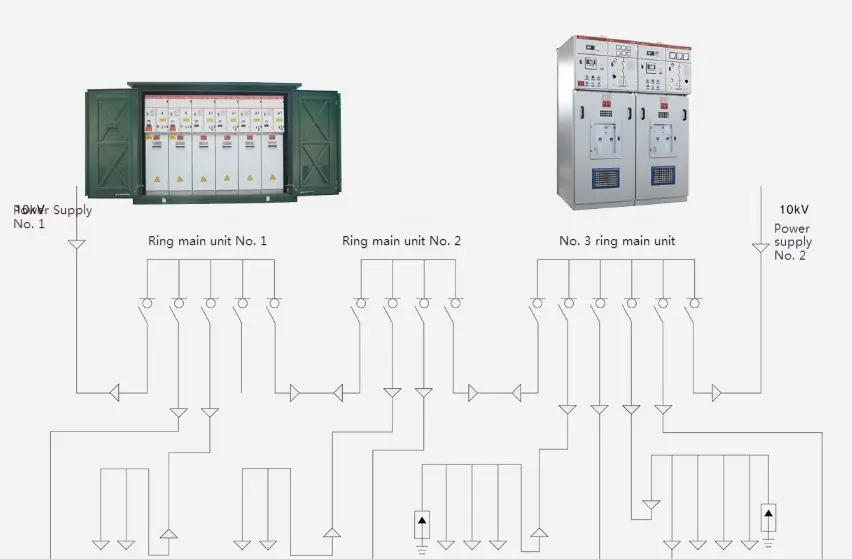

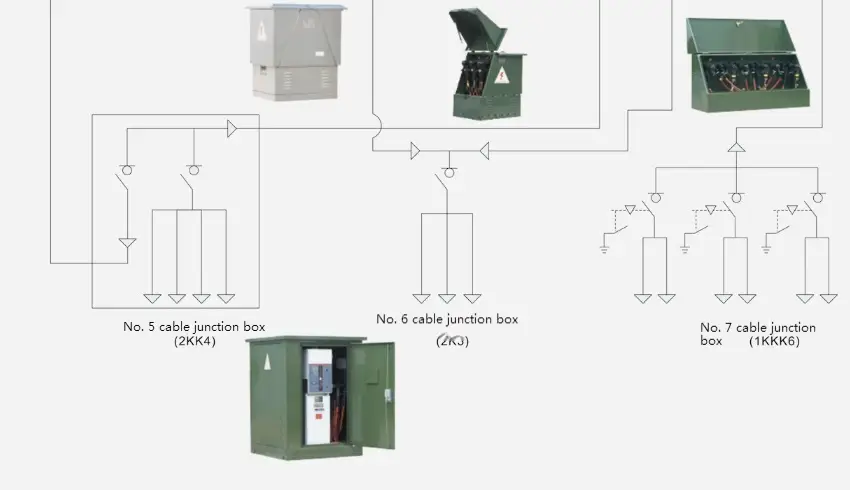

● Typisk ledningsordningsdiagram

● Skematisk diagram over kabelgrenboksen med SF6 -belastningskontakt

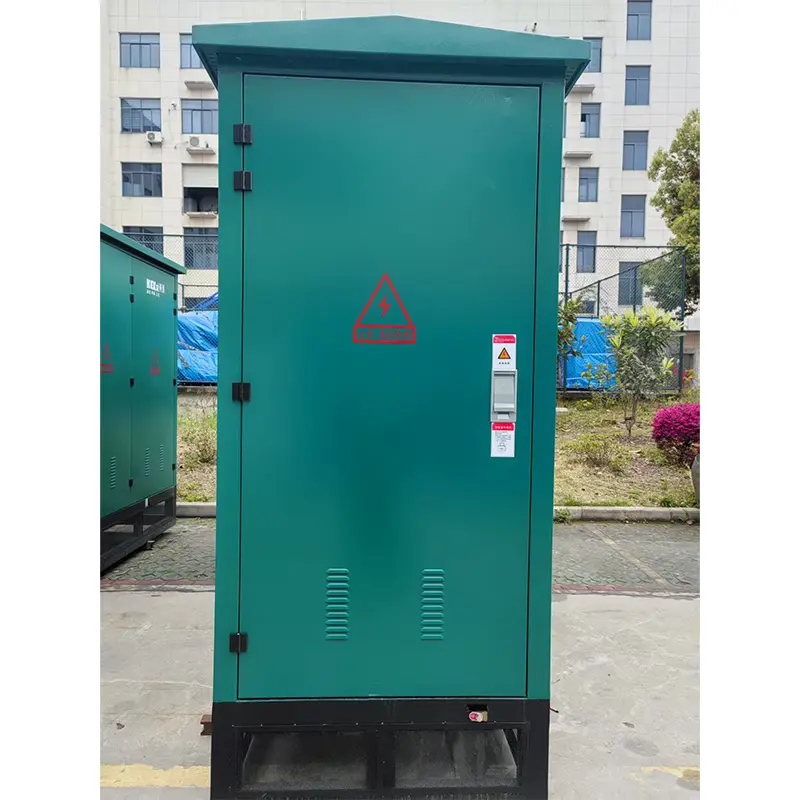

● Indlæs switch kabelgrenboks med vakuumbelastningskontakt (vakuumafbryder)

Vedtag hus indenlandske vakuumbelastningskontaktmontering, adskilt smart venstre og højre indkommende og udgående linjer, det mindste strukturelle design, den stærkeste kabelkonfigurationsfunktion og de indgående og udgående linjer kan nå 8 kanaler. Filialboksen bevarer ikke kun fordelene ved den traditionelle tapboks, men har også nogle fordele ved ringnetværkskabinettet, så det er et ideelt udstyr til genopbygning af bynetværk. Lille størrelse, vedligeholdelsesfri, god teknisk økonomi, høj pålidelighed, enkel installation og praktisk brug. Kabelgrenboks med vakuumbelastningskontakt (vakuumafbryder) er kendetegnet ved, at der er tre rum i boksen, hvoraf det ene er forseglet, og betjeningsmekanismen for belastningsafbryderen er placeret lige foran filialboksen, som kan realisere manuel eller elektrisk drift. Der er kabelindhold og kabelterminaler i kabelrummet, og kabelterminalerne er forbundet med belastningsafbryderen. Kabelrummet kan beskyttes med sikringer, hvis de kræves af designskemaet, og designskemaet er diversificeret, som kan realisere funktionerne af telemetri, fjernbetjening og fjernkommunikation.

◆ Teknisk parameter

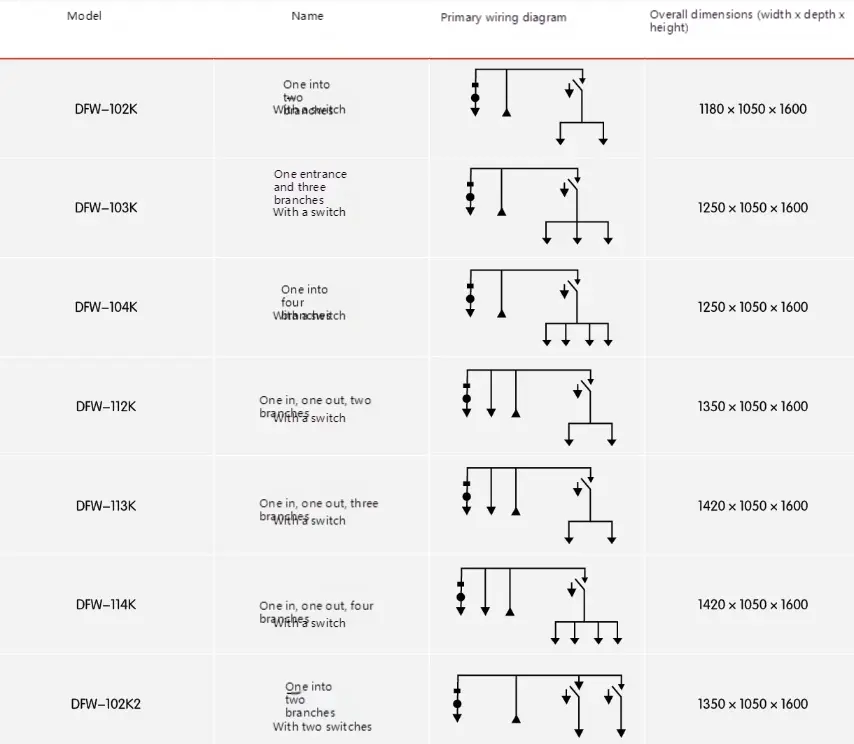

● Typisk primært systemdiagram
