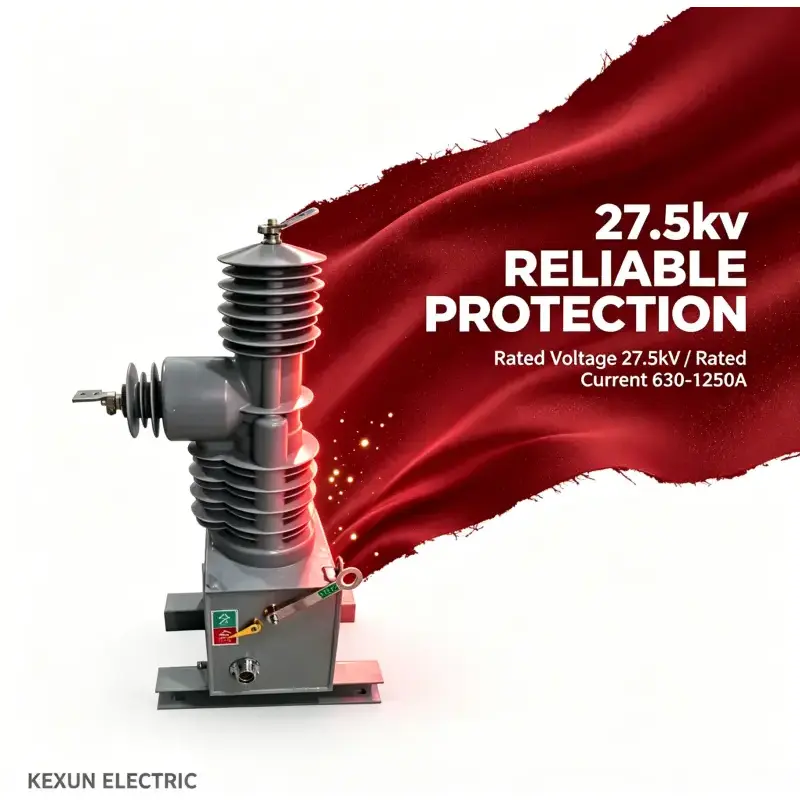

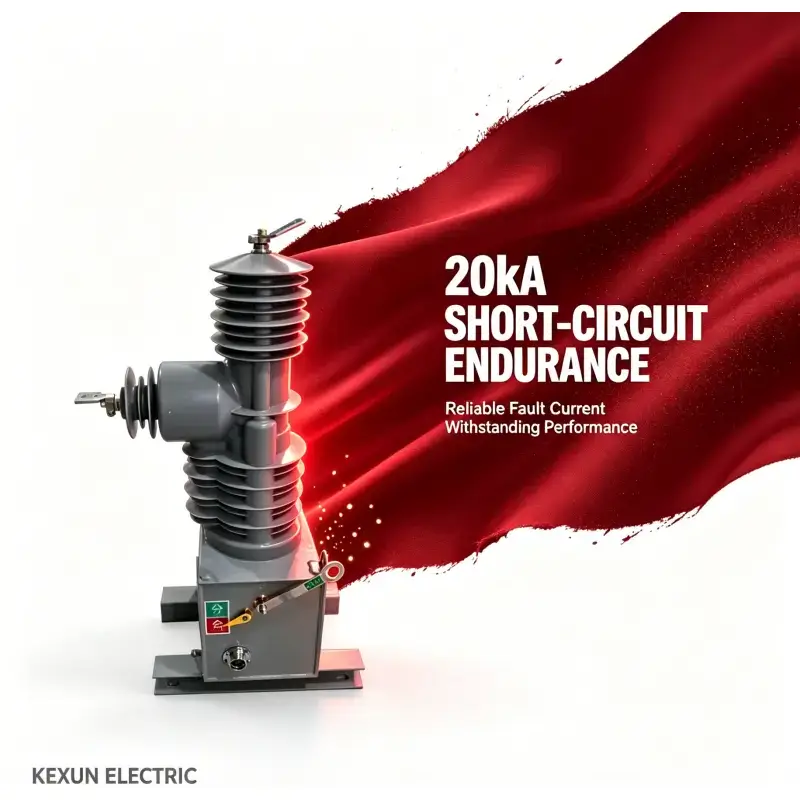

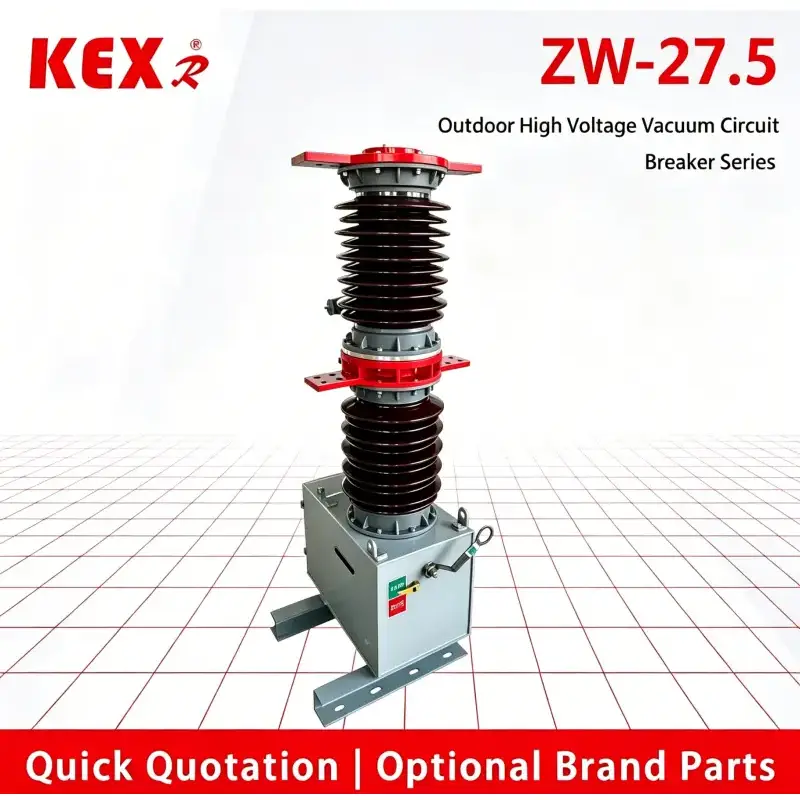

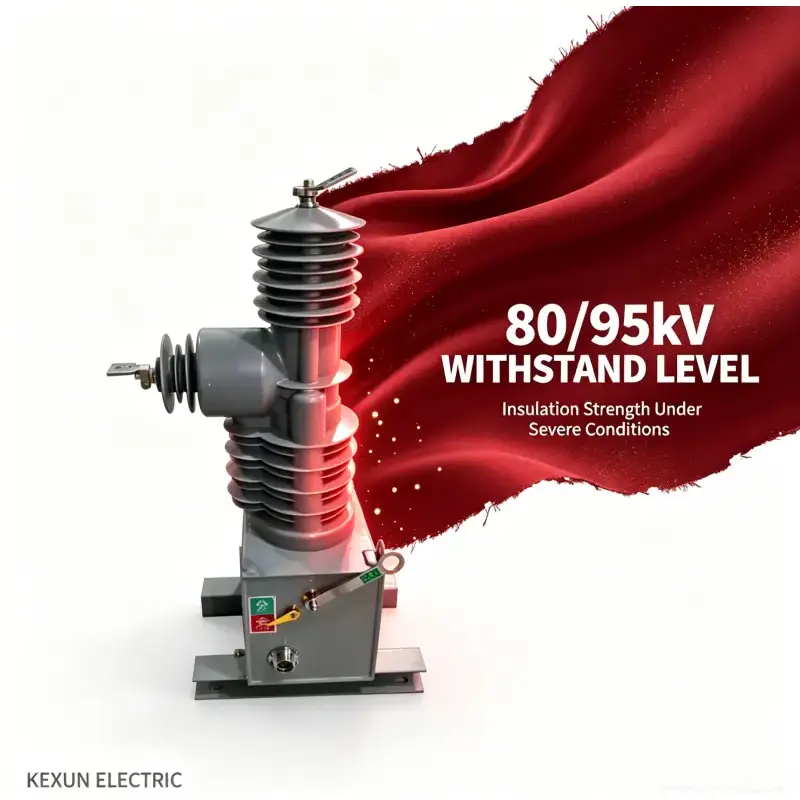

Udendørs højspændings Vcb

Produktegenskaber

Ekstremt høj pålidelighed

Fuldstændig vedligeholdelsesfri hele livet.

Høj mekanisk levetid og elektrisk levetid.

Lille størrelse, let vægt og nem installation

 Med standard relæbeskyttelse og hurtig automatisk genlukningsfunktion.

Brug af betingelser af typen  ZW7-27.5  Udendørs højspænding vcb

¨ Temperatur：-30℃～60℃；

¨ Højde: mindre end 2000m

¨ Vindhastighed:≤34m/s；

¨ Forureningsgrad：Ⅳ级；

¨ Opbevaringstemperatur: -40℃～85℃.

Vigtigste tekniske parameter for vcb

Vigtigste mekaniske parameter for afbryder

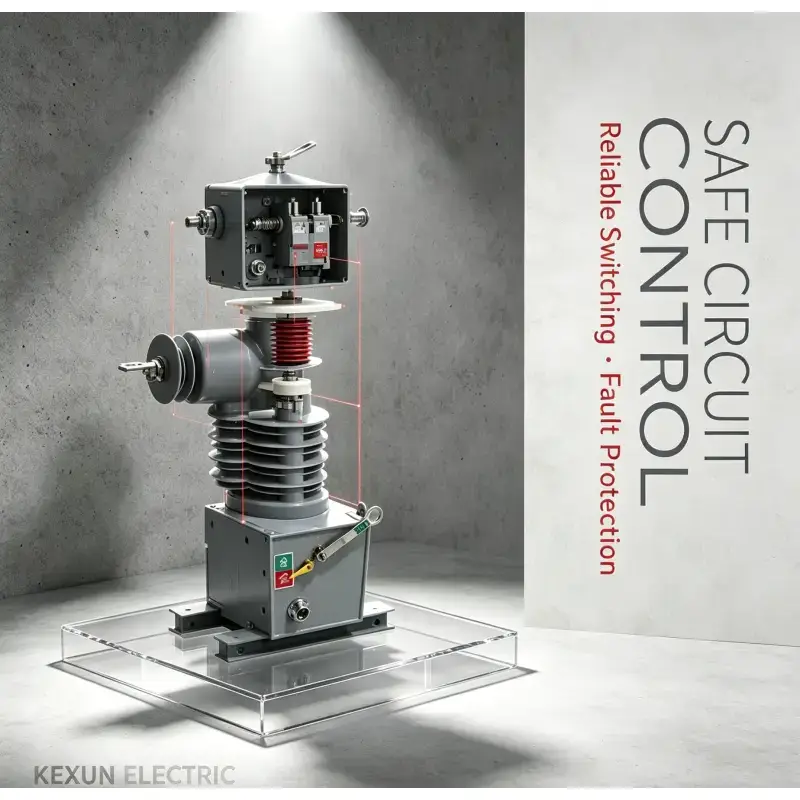

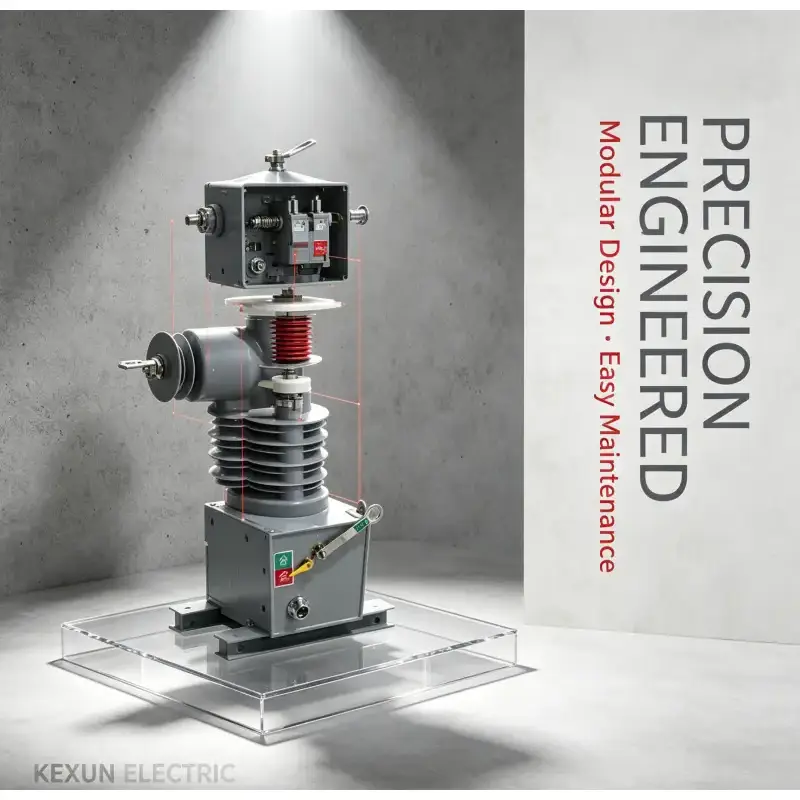

Afbryderens struktur og arbejdsprincip

ZW7-27.5 Udendørs højspændings-vcb består hovedsageligt af integreret forseglet pol, strømtransformator, fjederbetjeningsmekanisme og boks. Denne type afbryder er miniaturiseret. Samtidig er den udstyret med en manuel nødbremseudløseranordning. Strømtransformator kan vælges efter brugerens behov.

Styringen af ​​ZW7-27.5 Udendørs højspændings-vcb fuldføres af den intelligente kontrolenhed. Tænd-sluk-betjeningen af ​​kontakten kan realiseres lokalt, og den kan også fjernbetjenes via kommunikationsgrænsefladen. Andre oplysninger om afbryderen kan også overføres til kontrolcentret, og kommunikationskanalen kan være kabel, optisk fiber, GPRS/CDMA, GSM osv. Styringen af ​​ZW7-27.5 Udendørs højspændings-vcb fuldføres af den intelligente kontrolenhed. Tænd-sluk-betjeningen af ​​kontakten kan realiseres lokalt, og den kan også fjernbetjenes via kommunikationsgrænsefladen. Andre oplysninger om afbryderen kan også overføres til kontrolcenteret, og kommunikationskanalen kan være kabel, optisk fiber, GPRS/CDMA, GSM osv.

Den intelligente styreenhed er installeret tæt på afbryderen og forbundet med afbryderen via et styrekabel. Strømforsyningen til intelligent kontrolenhed er opdelt i hovedstrømforsyning og standby strømforsyning. Hovedstrømforsyningen er AC eller DC 220V, som opnås ved højspændingsledning gennem PT. Reservestrømforsyningen leveres af batteriet (installeret i den intelligente kontrolenhedsboks). Når du arbejder normalt, oplader hovedstrømforsyningen backup-strømforsyningen; Når hovedstrømforsyningen går tabt, kan backup-strømforsyningen stadig fuldføre styringen af ​​afbryderen og andre operationer i kontrolenheden. Reservestrømforsyningen (når den er fuldt lastet) kan holde hele maskinen i gang i ikke mindre end 48 timer.

Afbryderens betjeningsmekanisme er udstyret med et manuelt nødafbrydelseshåndtag til nødslukningsdrift, når kontrolsystemet eller strømforsyningen svigter.

2.1 Arbejdsprincip og proces for afbryder

2.1.1 Lysbueslukningsprincip:

ZW37-27.5 Udendørs højspændings-vcb antager vakuumafbryder, med vakuum som lysbuesluknings- og isoleringsmedium, som har ekstrem høj vakuumgrad. Når de bevægelige og statiske kontakter afbrydes med elektricitet under påvirkning af betjeningsmekanismen, vil der blive genereret en vakuumbue mellem kontakterne. Samtidig vil der på grund af kontakternes specielle struktur også blive genereret et passende langsgående magnetfelt i mellemrummet mellem kontakterne, hvilket vil fremme vakuumbuen til at forblive diffus, og få lysbuen jævnt fordelt på kontaktfladen til at brænde, for at opretholde en lav buespænding. Når strømmen naturligt krydser nul, kan de resterende ioner, elektroner og metaldampe kombineres eller kondenseres på kontaktfladen og skjoldet inden for mikrosekunders tidsorden. Fordi det langsgående magnetfelt bruges til at styre vakuumbuen, har vakuumafbryderen en stærk og stabil evne til at bryde strømmen.

2.1.2 Opbevaring:

Åbnings- og lukkeenergien for ZW7-27.5 Udendørs højspændings-vcb lagres i høj ydeevne og installeres i æsken med intelligent controllerenhed. Ved åbning og lukning. Leveret af hovedstrømforsyningen eller backup-strømforsyningen til kontrolenheden, er opladningstiden ikke mere end 10s, og kondensatorspændingsfejlen er ≤1V.。

2.1.3 Lukning: Tryk lokalt på tændingsknappen på den intelligente kontrolenhed, eller aktiver tændspolen på betjeningsmekanismen ved fjernbetjening, så jernkernen driver den bevægelige kontakt på afbryderen til at tænde ved den specificerede hastighed. Når det vurderes, at afbryderen er i lukkeposition, slukker styresløjfen automatisk for strømforsyningen til lukkespolen. På dette tidspunkt holdes jernkernen på lukkesiden på grund af den permanente magnets virkning. Efter at lukkespolen er slukket, kan den ikke kun overvinde reaktionskraften fra afbryderens kontaktfjeder, men også have den lukkende selvholdende kraft, så afbryderen kan holdes i lukkepositionen pålideligt.

2.1.4 Åbning: Tryk lokalt på sluk-knappen på den intelligente kontrolenhed, eller aktiver betjeningsmekanismens sluk-spole ved hjælp af fjernbetjening, for at overvinde permanentmagnetens selvholdende kraft på lukkesiden og få slukningsfjederen til at trække i jernkernen for at drive den bevægelige kontakt på afbryderen ved den specificerede hastighed til at slukke. Når det vurderes, at afbryderen er i åbningsposition, slukker kontrolsløjfen automatisk for strømforsyningen til åbningsspolen, og på dette tidspunkt holdes jernkernen ved åbningssiden på grund af trækkraften fra åbningsfjederen, så afbryderen holdes pålideligt i åbningspositionen.

2.1.5 Manuel nødbremseåbning:

Når afbryderen er i lukkeposition, skal du holde afbryderens manuel sluk-knap nede med en isolerende betjeningsstang og trække den ned, og afbryderen kan slukke med en vis hastighed, hvilket kan sikre, at afbryderen pålideligt kan slukke for den nominelle belastningsstrøm.
