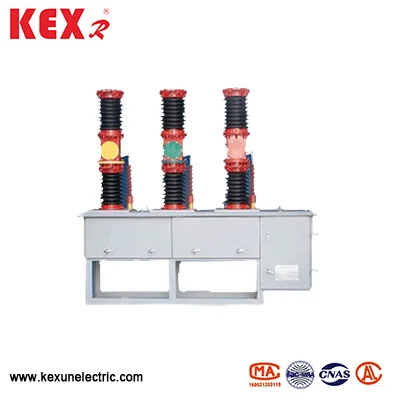

ZW7A udendørs højspændings AC VCB
ZW7A udendørs højspændings AC VCB er en nominel spænding på 40,5 kV, som er specielt produceret af Kexun i China Factory. 50Hz trefaset vekselstrømstransformator eksternt udendørs distributionsudstyr, som er velegnet til beskyttelse og kontrol i substation og distributionssystem for industrielle og minedrift.
Model: ZW7A
Brand ： Kexr
Model: ZW7A
Brand ： Kexr
● Model betydning

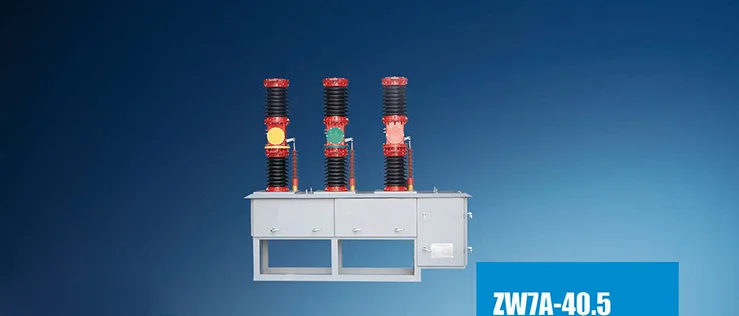

ZW7A-40.5
W = udendørs type
Z = vakuumafbryder
7a = Design serienummer (Kina 7. generation forbedring)
40,5 = nominel spænding (40,5 kV, i overensstemmelse med IEC Standard)
● Anvendelsesområde
ZW7A udendørs højspændings-AC VCB er ikke kun egnet til beskyttelse og kontrol i substationer og distributionssystemer for industrielle og minedriftsvirksomheder, men også egnet til landdistriktsnettet og steder med hyppige operationer, især til behovene hos by- og landdistriktsnetrekonstruktion.
◆ Mød standarden
IEC60265 、 IEC62271 、 GB3804 、 GB16926 osv.
● Tekniske parametre for ZW7A udendørs højspændings AC VCB
|
Antal |
Punkt |
Enhed |
Data |
|
|
1 |
Bedømt spænding |
Kv |
40.5 |
|
|
2 |
Bedømt frekvens |
Hz |
1250， 1600.2000 |
|
|
3 |
Bedømt strøm |
A |
20，25,31,5 |
|
|
4 |
Bedømt kortslutningsbrudstrøm |
De |
50,63,80 |
|
|
5 |
Bedømt modstandsstrøm (Peak) |
20，25,31,5 |
||
|
6 |
Bedømt kortvarig modstå strøm |
31.5 |
||
|
7 |
Bedømt kortslutningsafslutningsstrøm |
80 |
||
|
8 |
Bedømt driftssekvens |
|
O-0.3S-CO-180S-CO |
|
|
9 |
Mekanisk liv |
Tid |
10000 |
|
|
10 |
Bedømt kortslutning Breaking Aktuelle brudtider |
Tid |
20 |
|
|
11 |
1 min Arbejdsfrekvens tåler spænding |
(våd) fase til fase/jord |
Kv |
80 |
|
(tør) fase til fase/jord |
Kv |
95 |
||
|
12 |
Belysningsimpuls modstår spændingsfasen til fase/jord |
Kv |
180 |
|
|
13 |
Tilladelig slid tykkelse af dynamiske og statiske kontakter |
mm |
3 |
|
|
14 |
Nettovægt |
kg |
Omkring 600 |
|
|
15 |
Kontaktafstand |
mm |
22 ± 2 |
|
|
16 |
Kontakt slag af kontakt |
mm |
4 ± 1 |
|
|
17 |
Gennemsnitlig åbningshastighed |
m/s |
1.3 ~ 1.8 |
|
|
18 |
Gennemsnitlig lukningshastighed |
m/s |
1,0 ~ 1,7 |
|
|
19 |
Kontakt lukning af hoppetid |
MS |
≤3 |
|
|
20 |
Synkronisering af trefaset åbning og lukning |
MS |
≤3 |
|
|
21 |
Hovedkredsløbsmodstand |
baby |
≤100 |
|
|
22 |
Lukningstid |
MS |
≤150 |
|
|
23 |
Åbningstid |
MS |
≤60 |
|
