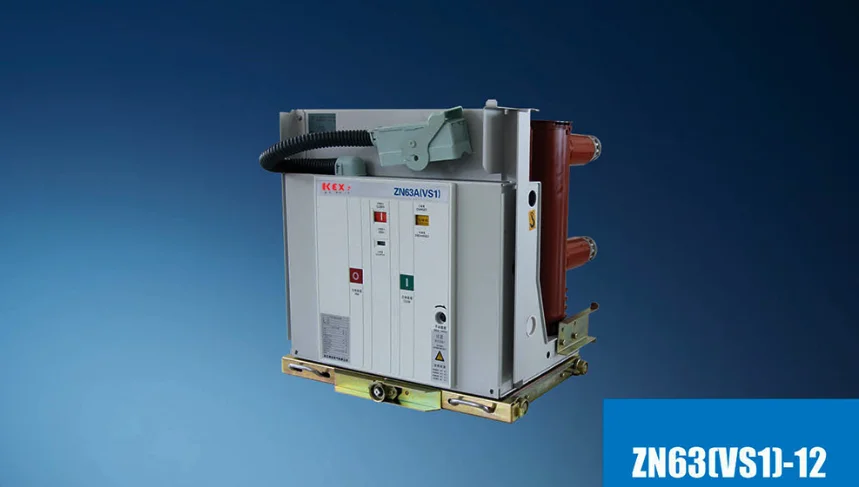

Zn63 vs1 indendørs højspænding VCB
Zn63 VS1 indendørs højspænding VCB produceret af Kexun, en velkendt producent i Kina, er velegnet til elektrisk udstyr med nominel spænding på 12 kV og tre-fase AC på 50Hz og bruges ofte til kontrol og beskyttelse af industrielle og minedrift virksomheder, kraftværker, substationer og elektriske faciliteter.
Model: Zn63 VS1
Brand ： Kexr
Model: Zn63 VS1
Brand ： Kexr
● Designfunktion
Zn63 VS1 indendørs højspænding VCB vedtager integrationen af dyrlæge -driftsmekanisme og afbryderkrop, som kan designes som en fast installationsenhed eller en håndvogneenhed med en speciel fremdrivningsmekanisme. Hovedkredsløbsdelen kan vedtage integreret forseglet stang for at realisere miniaturisering, høj pålidelighed og vedligeholdelsesfri af afbryderen. Det kan bruges sammen med KYN28A-12 (GZS) og andre centrale håndvogne switchgear, og kan også bruges med XGN-fast switchgear.
● Brug af betingelser
▶. Ambient Temperatur: Zn63 VS1 Indendørs højspænding VCB skal betjenes på -10 ~ 40 ℃ (opbevaring og transport ved -30 ℃ er tilladt).
▶ Højde: Zn63 vs1 indendørs højspænding VCB skal installeres i en højde af mindre end 1000 m.
▶ Relativ fugtighed: Den daglige gennemsnitlige værdi er ikke mere end 95%, den daglige gennemsnitlige værdi af mættet damptryk er ikke mere end 2,2x10-MPa, og den månedlige gennemsnitlige værdi er ikke mere end 1,8x10-MPa
Bemærk ： Zn63 VS1 Indendørs højspænding VCB skal arbejde på et sted uden ild, eksplosion, alvorlig forurening, kemisk korrosion og voldelig vibration.
◆ Mød standarden
IEC60265 、 IEC62271 、 GB3804 、 GB16926 osv.
● Tekniske parametre for Zn63 vs1 Indoor High Voltage VCB
|
Punkt |
Enhed |
Data |
|||
|
Bedømt spænding |
Kv |
12 |
|||
|
Bedømt isoleret niveau |
Bedømt lynimpuls modstår spænding （peak） |
Kv |
75 |
||
|
Bedømt frekvens |
1 min. Arbejdsfrekvens modstå spænding |
42 |
|||
|
Bedømt kortslutning break strøm |
De |
20/25 |
31.5 |
40 |
|
|
Bedømt strøm |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Bedømt termisk stabilitetsstrøm （Virtuel værdi） |
De |
20/25 |
31.5 |
40 |
|
|
Bedømt dynamisk stabil strøm （top） |
50/63 |
80 |
100 |
||
|
Bedømt kortslutningsafslutningsstrøm （Peak） |
50/63 |
80 |
100 |
||
|
Bedømt kortslutning Breaking Aktuelle tider |
Tid |
50 |
|||
|
Strømfrekvens Modstand spænding af sekundært kredsløb (1 min) |
V |
2000 |
|||
|
Bedømt driftssekvens |
|
O-0.3S-CO-180S-CO |
|||
|
O-180S-CO-180S-CO |
|||||
|
Bedømt termisk stabilitetstid |
S |
|
|||
|
Bedømt brudstrøm af enkelt/back-to-back kondensatorbank |
A |
630/400 800/400 (40 ka) |
|||
|
Mekanisk liv |
Tid |
10000 |
|||
