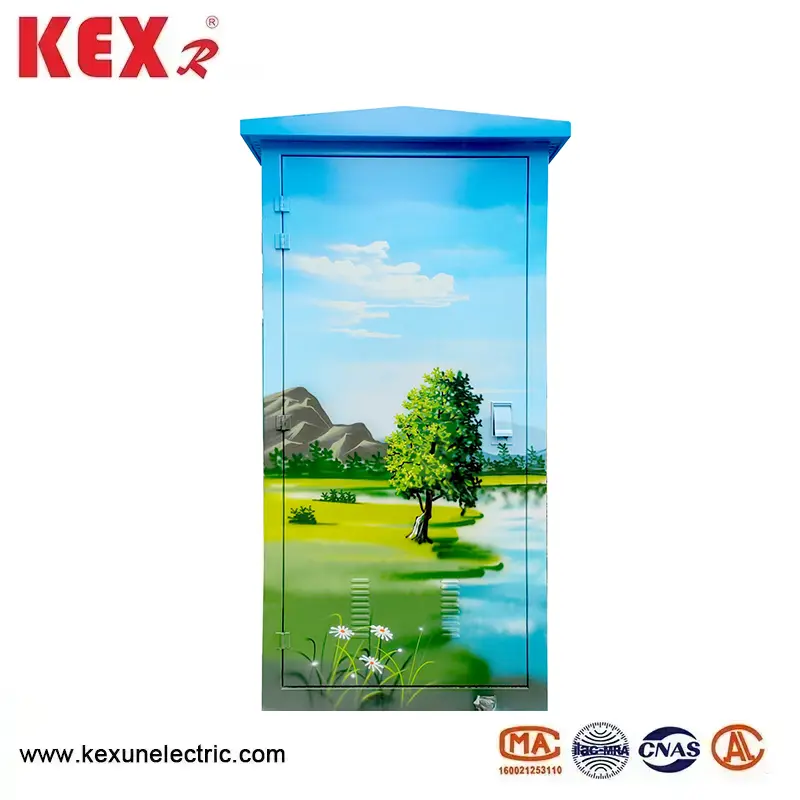

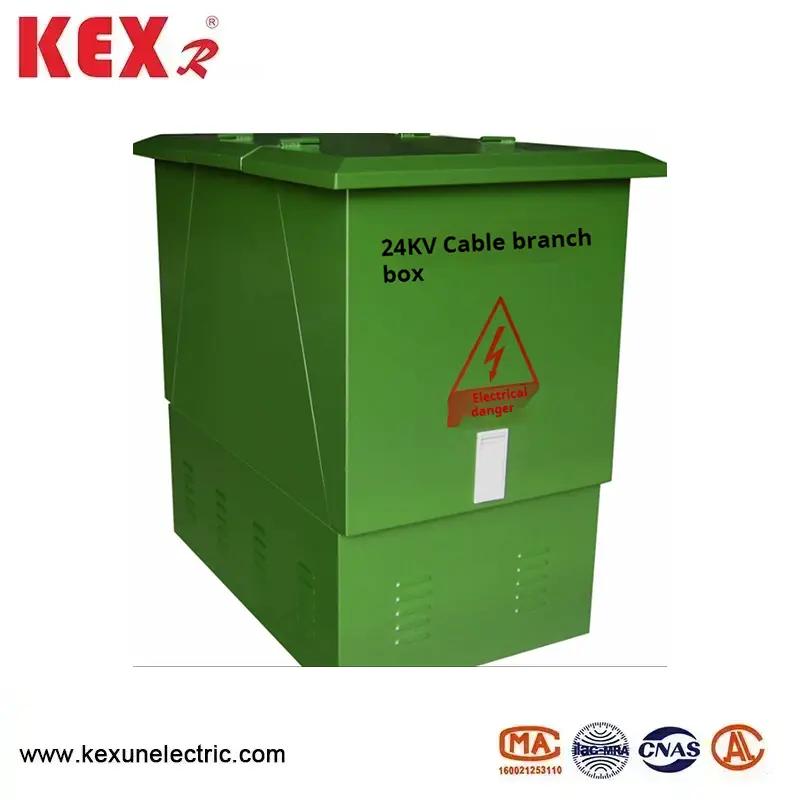

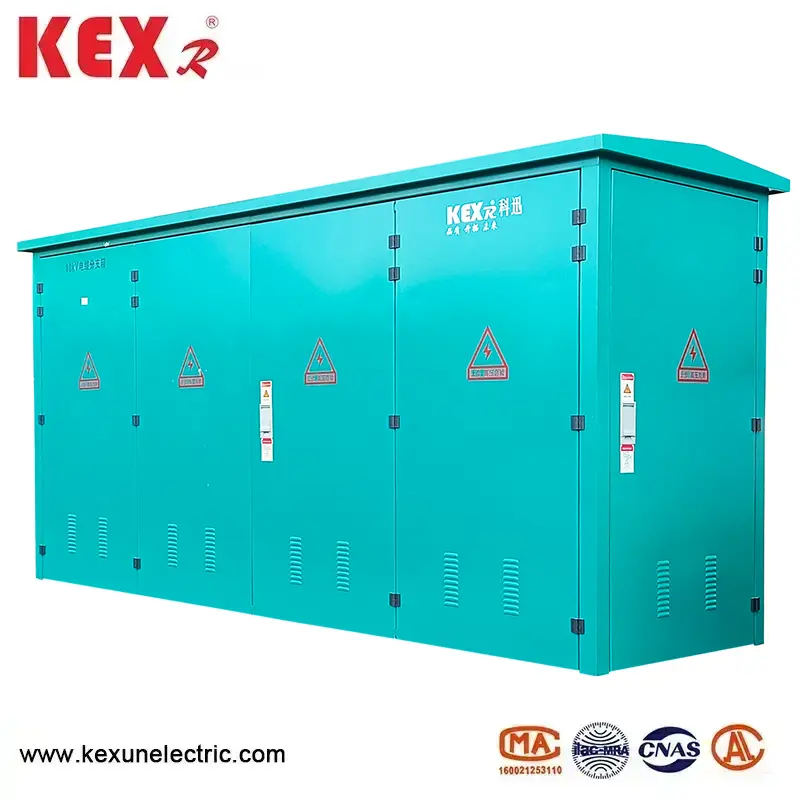

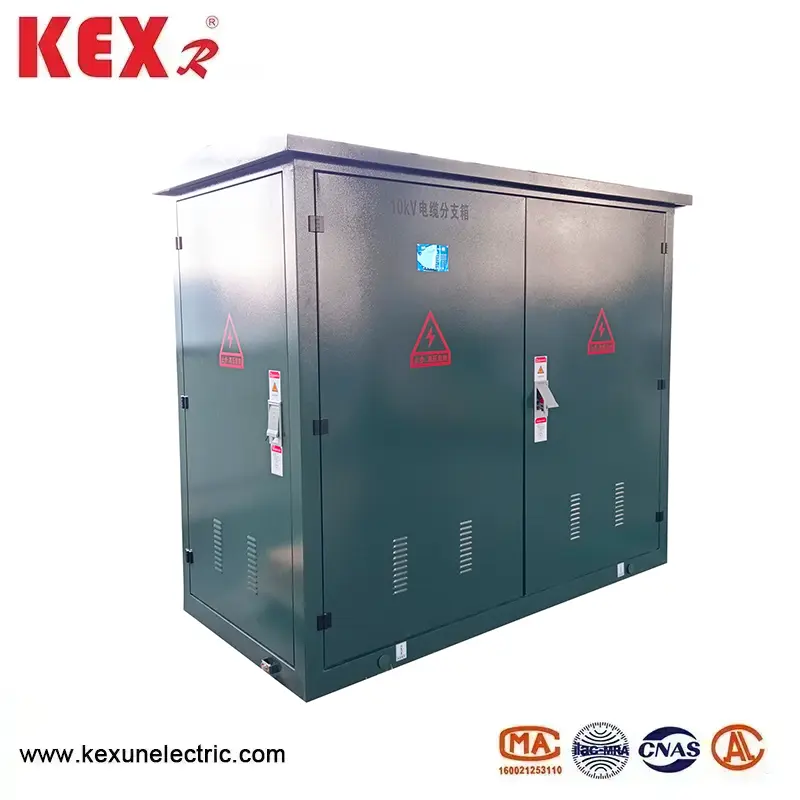

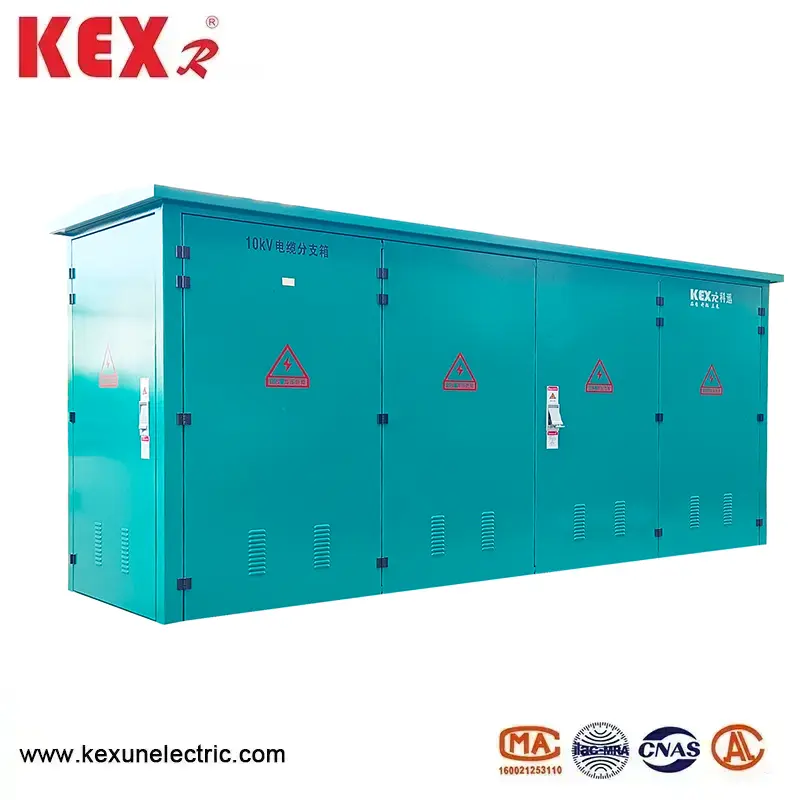

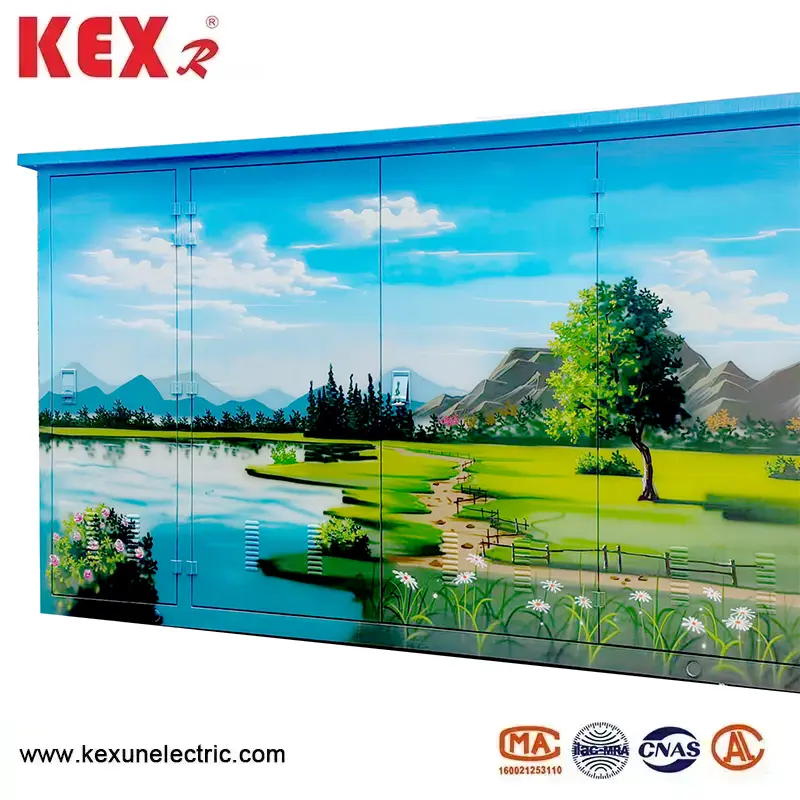

24kV kabelopdelingsboks
Model:24KV
24kV Cable Splitting Box specielt produceret af Kexun i Kina Factory er en kabeltapningsenhed til mellemspændingsdistributionssystem, som er velegnet til 24kV spændingsniveau (den højeste arbejdsspænding er 26kV), vedtager europæisk standarddesign (IEC, DIN osv.), har karakteristika af fuld isolering, modularisering og højt brugt energiforsyningsniveau i byer og andre netværk, og er nyt energiscenarie.
Model: 24KV
Mærke: KEXR
Model: 24KV
Mærke: KEXR
●Kerneegenskaber for 24kV kabelopdelingsboksen
▶Spændingsklasse: 24kV kabelopdelingsboks. Nominel spænding er 24kV (i overensstemmelse med IEC 62271-200 eller GB/T 11022-standarden).
▶Fuldt isoleret tætning: De strømførende dele er isoleret med solid isolering eller SF6-gas, uden blotlagt leder, støvtæt og vandtæt (IP65/IP67).
▶Plug-in-teknologi i europæisk stil: T-type eller albue-type skærmede kabelstik er standard, og strømførende plug-in er understøttet (specialværktøj er påkrævet).
▶ Modulær udvidelse: Standardenheder (såsom 1 ind, 4 ud, 2 ind og 6 ud) kan kombineres fleksibelt for at understøtte senere kapacitetsudvidelse.
●Den 24kV kabelopdelingsboks Typisk strukturel
▶Kassen er lavet af rustfrit stål/SMC, som er korrosionsbestandigt og udendørs design (-40℃~+70℃).
▶Den isolerede bus er lavet af kobber eller aluminium, pakket med silikonegummi/EPDM-isoleringslag, og isolationsniveauet er ≥50kV (strømfrekvensmodstandsspænding).
▶Kabelstik
24kV skærmet stik (såsom RIP-type og EPDM-isolering) med testpunkt (valgfrit).
▶Beskyttelsesanordningen kan udstyres med kortslutningsfejlindikator, live-display og lynafleder.
Jordingssystemboks jordingsterminal+kabelskærmjording, jordingsmodstand ≤4Ω.
●Typiske anvendelsesscenarier for 24kV-kabelopdelingsboksen Typisk strukturel
▶Nyt energikraftværk: offshore vindkraft 24kV kollektorledningsudtag.
▶Industrial Park: Kabelforgrening af højspændingsmotor eller transformer.
▶Mine/oliefelt: eksplosionssikker 24kV afgreningsboks (Ex d IIC T4).
▶By højspændingsdistributionsnetværk: en alternativ ordning for kabelringnetværksskab (sparer plads)
●Brug af betingelserne for 24KV europæisk kabelopdelingsboks
Omgivelsestemperatur på 10KV kabeldistributionsboks af europæisk type: -30~40℃
Vindhastighed: svarende til 34m/sl og ikke mere end 700Pal
Fugtighed: den gennemsnitlige daglige relative luftfugtighed er ikke mere end 95 %
Den gennemsnitlige månedlige relative luftfugtighed er ikke mere end 95 %
Stødsikker: den vandrette acceleration er ikke mere end 0,4m/s², og den lodrette acceleration er ikke mere end 0,15m/s²
Hældning af installationssted for kabeldistributionsboks af europæisk type: Mindre end 3
Installationsmiljø: Den omgivende luft må ikke være åbenlyst forurenet af ætsende, brændbar gas, vanddamp osv., og installationsstedet bør ikke vibreres voldsomt.
● Teknisk parameter for 24KV kabelopdelingsboks af europæisk type
|
Nominel spænding |
24KV |
|
Nominel strøm |
630A |
|
Dynamisk stabil strøm |
50KA/0,3s |
|
Varmestabil strøm |
20KA/0,3s |
|
1 min arbejdsfrekvens modstår spænding |
42KV |
|
15 min DC Modstår spænding |
52KV |
|
Lysimpuls modstår spænding |
105KV |
|
Shell IP-grad |
IP33 |

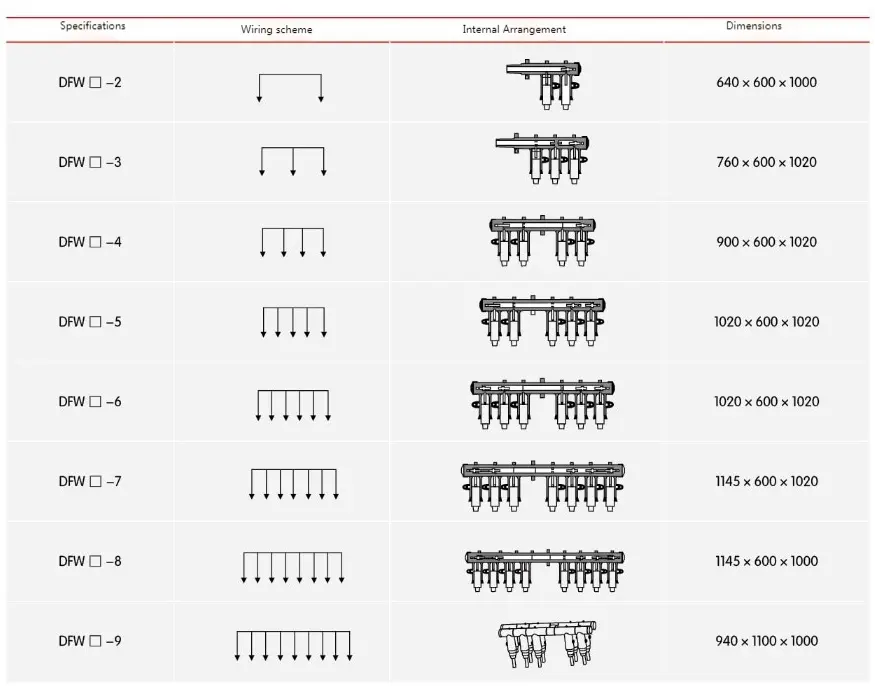

● 24KV kabelopdelingsboks af europæisk type Bestillingsnummerbeskrivelse
FAQ
Q: MOQ af 24KV grenkasse
A: Vi kan endda sælge 1 sæt.
Q: Garantien for denne type produkt?
A: 12 ~ 24 måneder
