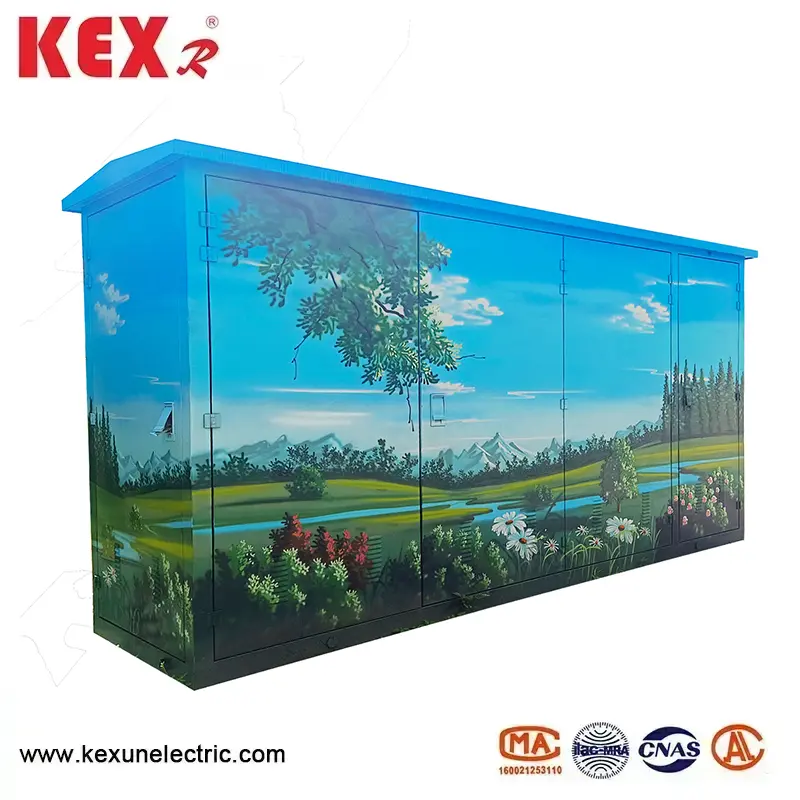

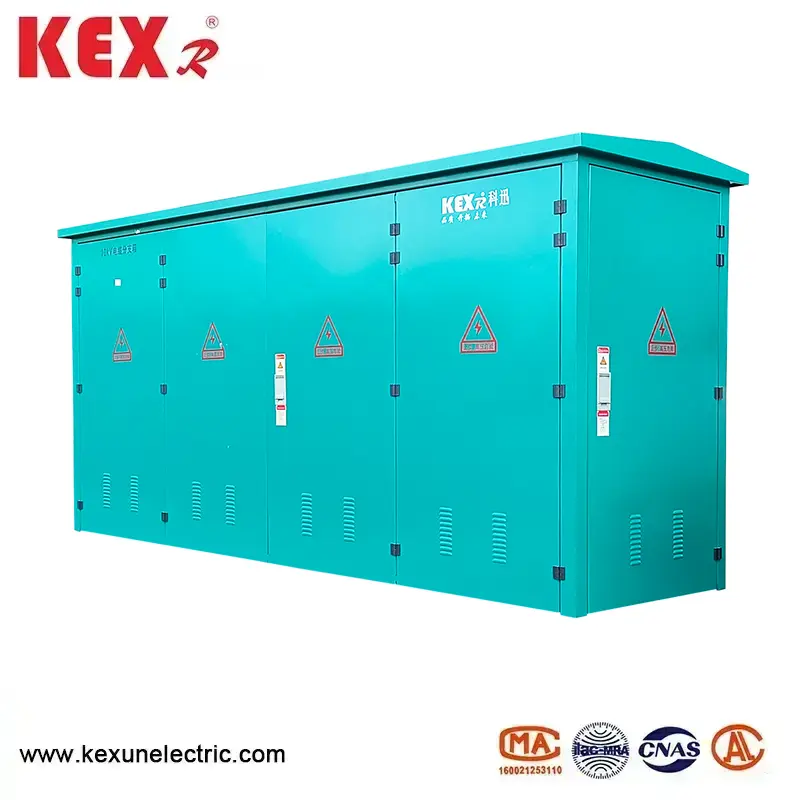

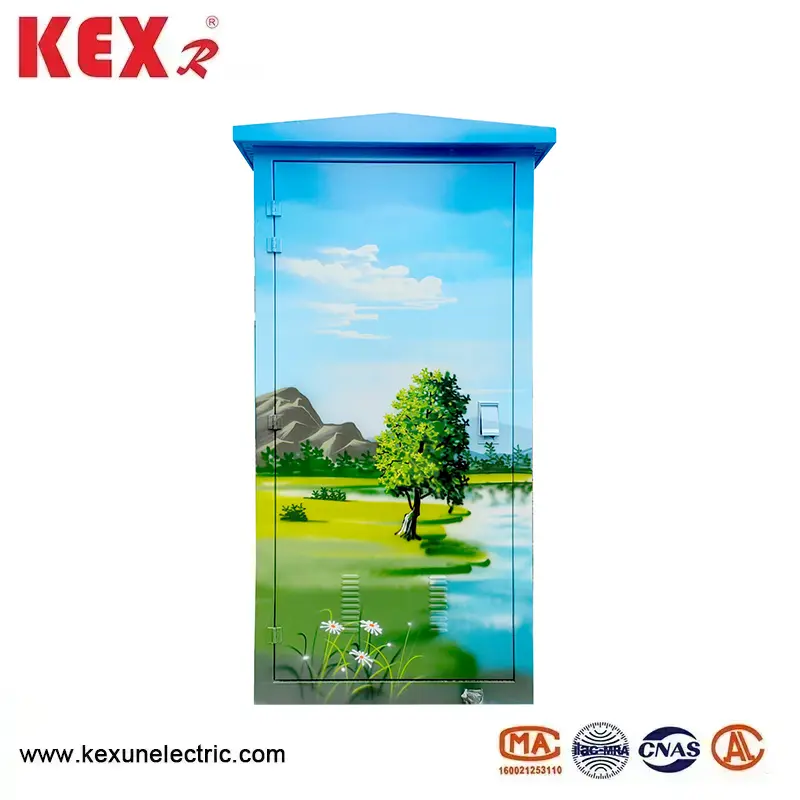

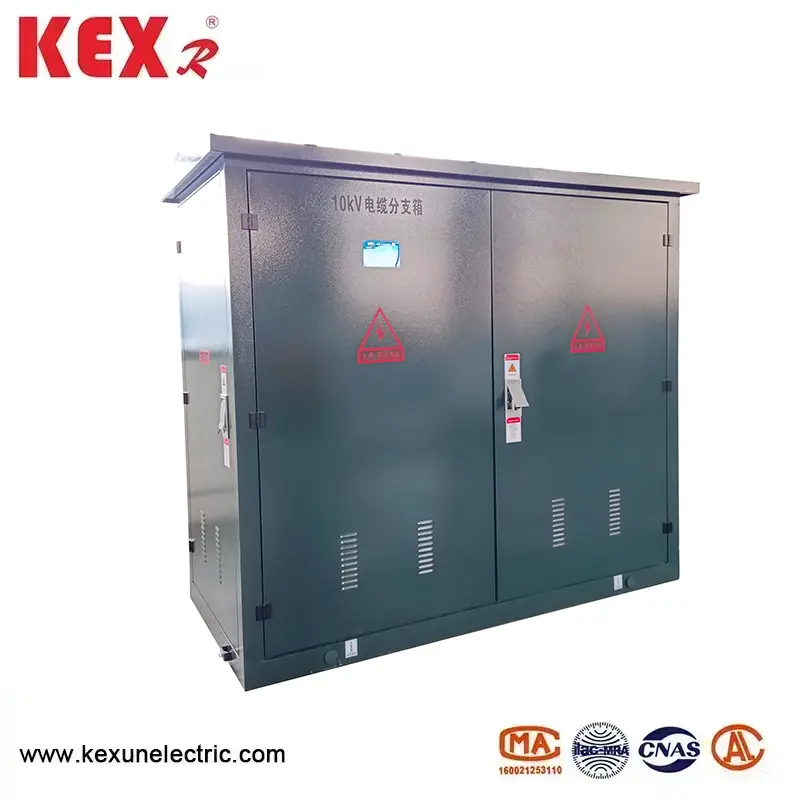

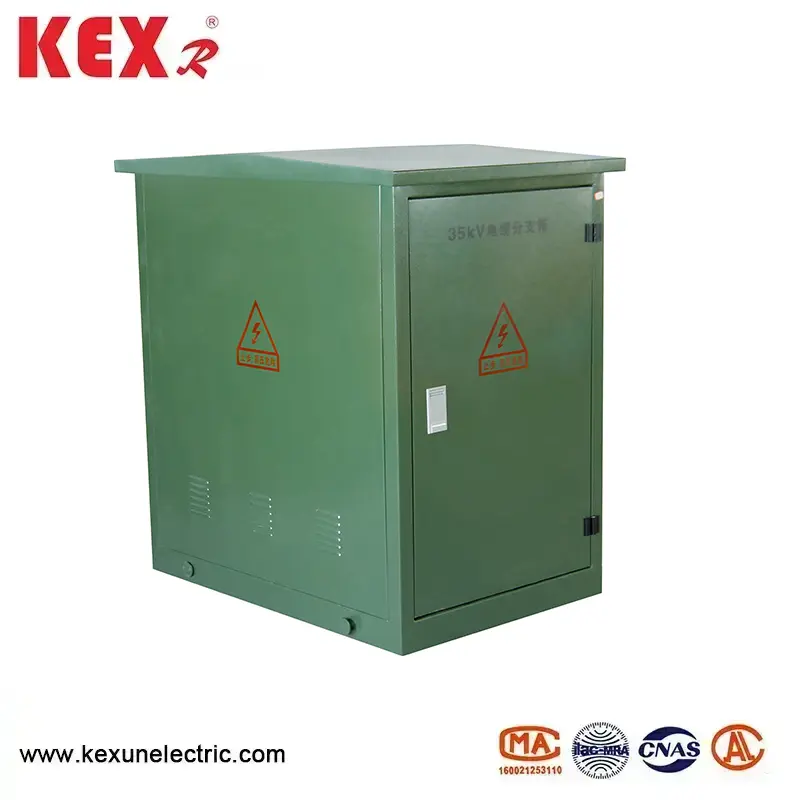

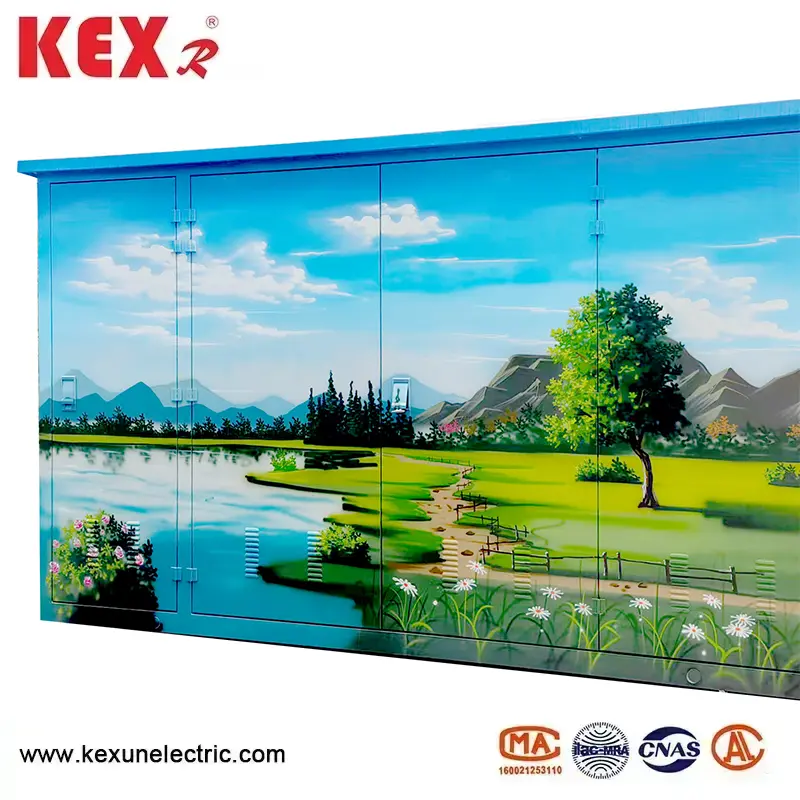

35 kV kabelforbindelsesboks
Den 35 kV kabelforbindelsesboks, der er produceret af den kinesiske leverandør Kexun, er en slags kabeludbøjningsudstyr til mellem- og højspændingsfordelingssystem, som er velegnet til 35 kV spændingsniveau (den højeste arbejdsspænding er 40,5 kV), vedtager europæisk standarddesign (IEC, DIN osv.), Har karakteristika ved komplet isolering, modularisering og høj tilsvarende tilgrænsning og er vidt brugt industrier, nye energi, Urban -magt andre felter.
Model: 35 kV
Brand ： Kexr
Model: 35 kV
Brand ： Kexr
○ Hovedfunktion ved den 35 kV kabelforbindelsesboks
▶ Bedømt spænding: 35 kV (i overensstemmelse med IEC 62271-200 og GB/T 11022 standarder).
▶ Fuld isolering og fuld forsegling: Fast isolering (såsom epoxyharpiks og silikonegummi) eller SF6 gasisolering vedtages, og der er ingen bare leder, med beskyttelsesgrad på IP65/IP67.
▶ Europæisk plug-in-teknologi: Standard afskærmede plug-in-kabelforbindelser (support live-drift (specialværktøjer er påkrævet).
▶ Modulært design: De indgående og udgående linjer kan udvides fleksibelt (såsom 1 in, 3 ud, 2 ind og 4 ud).
▶ Intelligent valg: Fejlindikator, temperatursensor, DTU (distributionsterminal) kan integreres.
○ Typisk strukturel sammensætning af den 35 kV kabelforbindelsesboks
▶ Boks
Rustfrit stål /SMC-kompositmateriale er korrosionsbestandigt og egnet til udendørs brug (-40 ℃ ~+70 ℃).
▶ Isoleret bus
Kobber- eller aluminiumsleder, silikonegummi /EPDM -isolering, strømfrekvens modstå spænding ≥70 kV, lynimpuls 170 kV.
▶ Kabelstik
35 kV afskærmet plug-in-stik (såsom T-type og albue-type) med testpunkter (valgfrit).
▶ Beskyttelsesanordning
Lightning Arrester, kortslutningsfejlindikator og live display kan vælges.
▶ Jordforbindelsessystem
Kassen og kabelforbindelseslaget er pålideligt jordet (jordforbindelsesresistens ≤4Ω).
○ 35 kV kabelforbindelsesboks installation og drift og vedligeholdelse
◆ Installationskrav
Kabelstripping og skæring: Match nøjagtigt de ledspecifikationer (fejl 1 mm) for at undgå at beskadige isoleringslaget.
▶ Connector Installation: Rengør kontaktoverfladen og påfør silikone fedt for at forhindre oxidation. Spænd med en drejningsmomentnøgle (f.eks. T-led har brug for 35 ~ 40n m).
▶ Jordforbindelse: Kassen og kabelskærmen skal være pålideligt jordet (jordforbindelsesresistens ≤4Ω).
◆ Sikker drift
▶ Kontroller elektriciteten efter strømafbrydelse, og bær isolerende handsker og beskyttelsesbriller, når du driver.
▶ Sørg for, at jordforbindelseskontakten er lukket (hvis nogen), før du tilslutter og frakobler stikket.
◆ Vedligeholdelsesforslag
▶ Årlig inspektion: Infrarød temperaturmåling (med fokus på overvågning af temperaturstigningen i leddet).
▶ Forseglingsinspektion: Udskift tætningsringen en gang hvert femte år (fugt og støvsikker).
▶ Isoleringstest: Foretag en modstandsspændingstest hvert 3. år.
● Teknisk parameter for den 35 kV europæiske type kabelforbindelsesboks
|
Bedømt spænding |
35 kV |
|
Bedømt strøm |
630a |
|
Dynamisk stabil strøm |
50 ka/0,3s |
|
Varme stabil strøm |
20 ka/0,3s |
|
1 min Arbejdsfrekvens tåler spænding |
42 kv |
|
15 minutter DC tåler spænding |
52 kV |
|
Belysningsimpuls modstår spænding |
105KV |
|
Shell IP -grad |
IP33 |

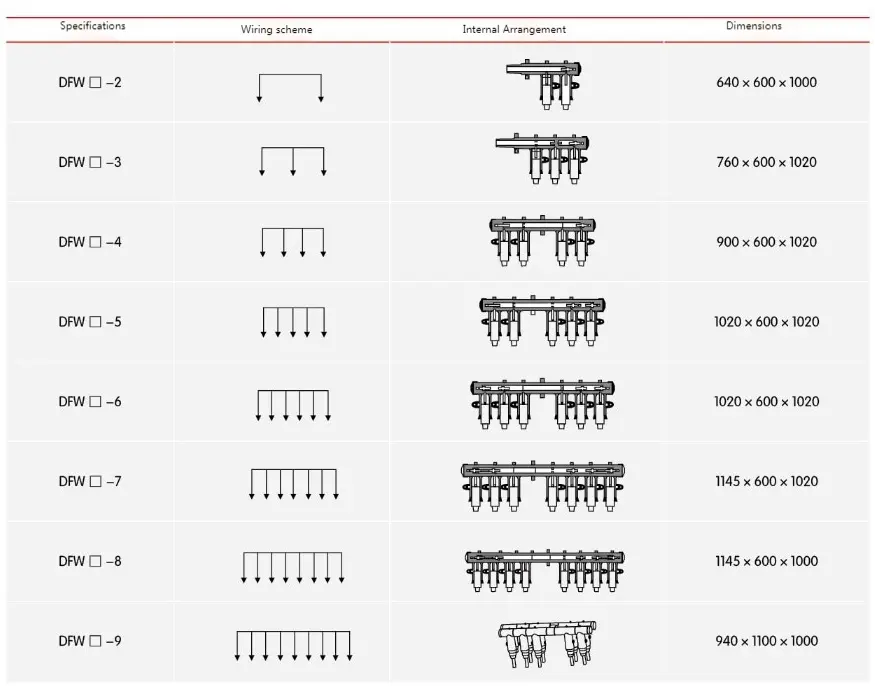

● 35 kV europæisk type kabelforbindelsesboks Bestillingsnummer Beskrivelse
