Kabelstik

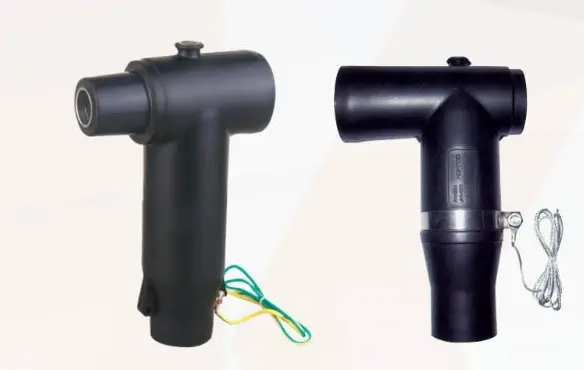

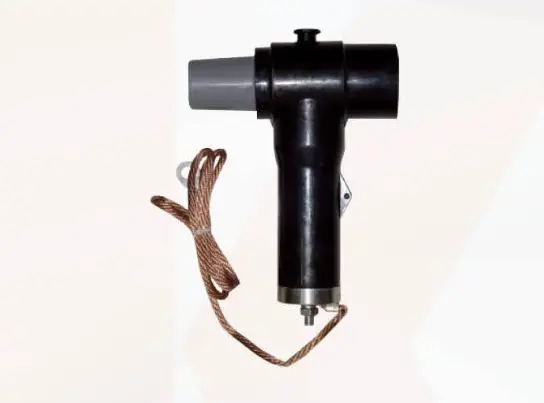

● Produktbillede

◆ Produktoversigt

Som et almindeligt kabelstik installeres den bageste arrangør direkte på 10 kV berørbart front/bagstik for at give overspændingsbeskyttelse for elektrisk udstyr. Den bageste lynnedgang er fuldt isoleret og forseglet.

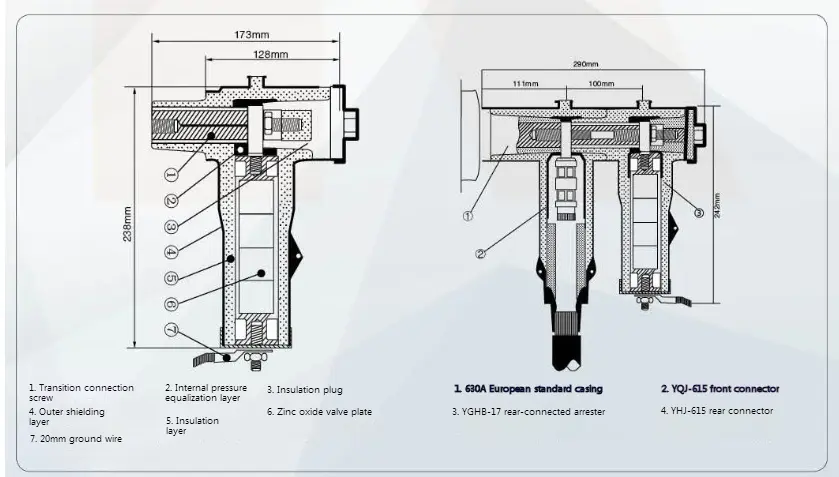

◆ Skitsen dimensionel tegning

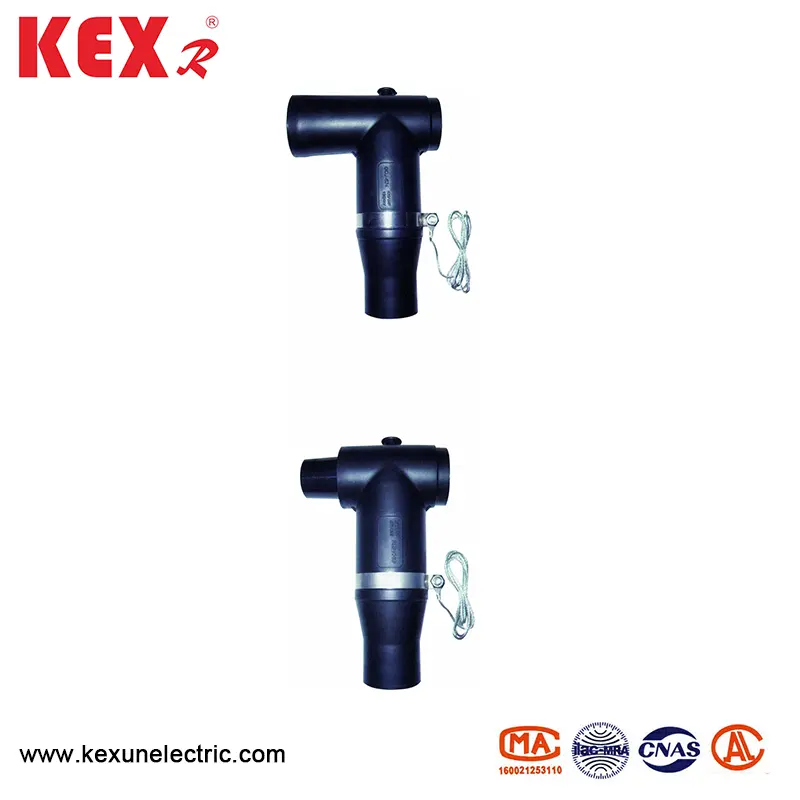

● Produktbillede

◆ Produktoversigt

Det 15 kV-berørbare kabelstik er designet i henhold til standarden for EN50181-1997 med udsøgt udseende og kan anvendes på 10 kV ringnetværkskabinet, hovednetværkssystemet i kabelgrenboks eller ringnetværkssystem af kasse-transformer som indgående og udgående kabler. Ved at tilslutte YHJ-615 berørbart bagstik eller BL-17-arrester, kan flere kanaludvidelse eller overspændingsbeskyttelse realiseres. Den nominelle strøm af 15 kV berørbart kabelstik er 630A. Det er velegnet til XLPE-strømkabler med et tværsnit på 35-400mm².

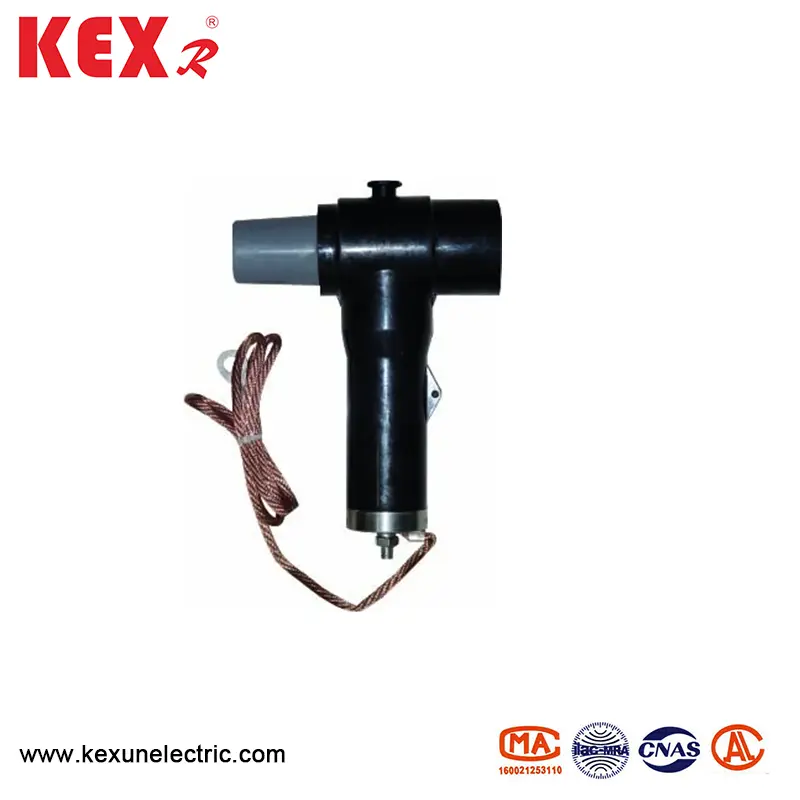

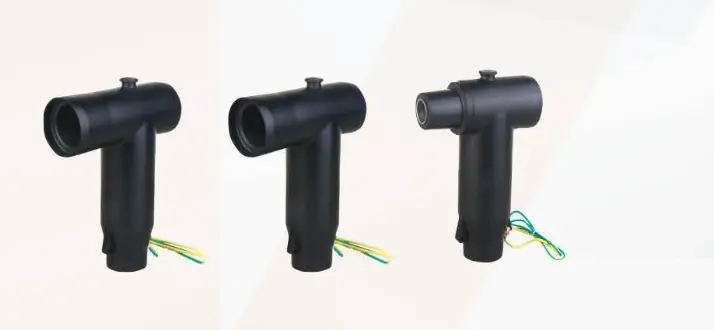

● Produktbillede

◆ Produktoversigt

Det berørbare 24 kV kabelstik er designet i henhold til standarden for EN50181-1997 med udsøgt udseende og kan anvendes på 24 kV ringnetværkskabinet, hovednetværkssystemet i kabelgrenboksen eller ringnetværkssystemet i kassetransformator som adgang. Ledning og kabelforbindelse. Ved at tilslutte YHJ-625 berørbart bagstik eller BL-30-arrester, kan multikanalsudvidelse eller overspændingsbeskyttelse realiseres. Den nominelle strøm af berøringsbart stik er 630A, som er velegnet til XLPE -strømkabel med 35 ~ 400 mm² tværsnit.

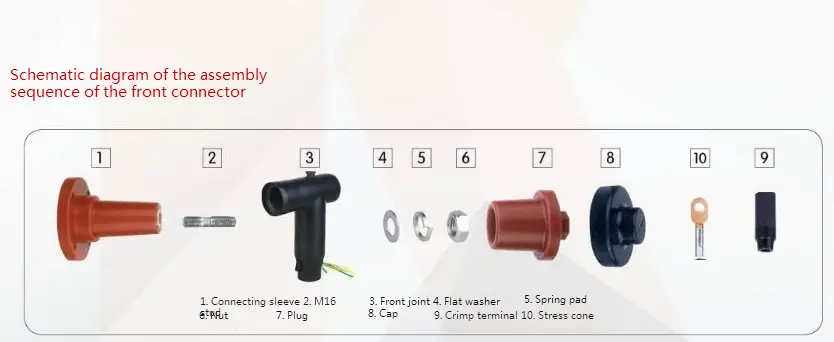

◆ Skematisk diagram over den frontfugerede samlingssekvens

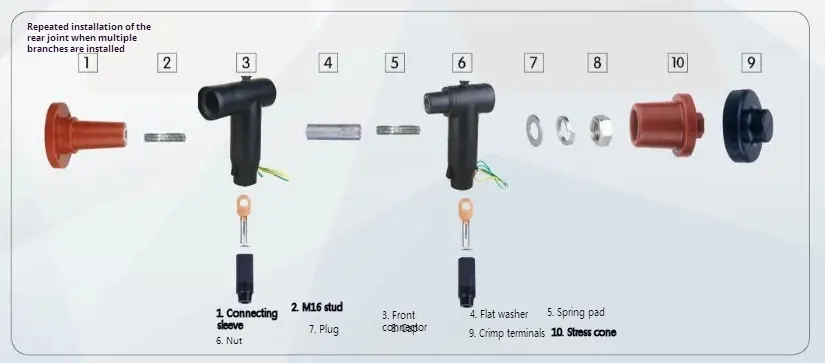

◆ Skematisk diagram over samlingssekvensen af ​​frontforbindelsen og bageste led
