AIS Switchgear

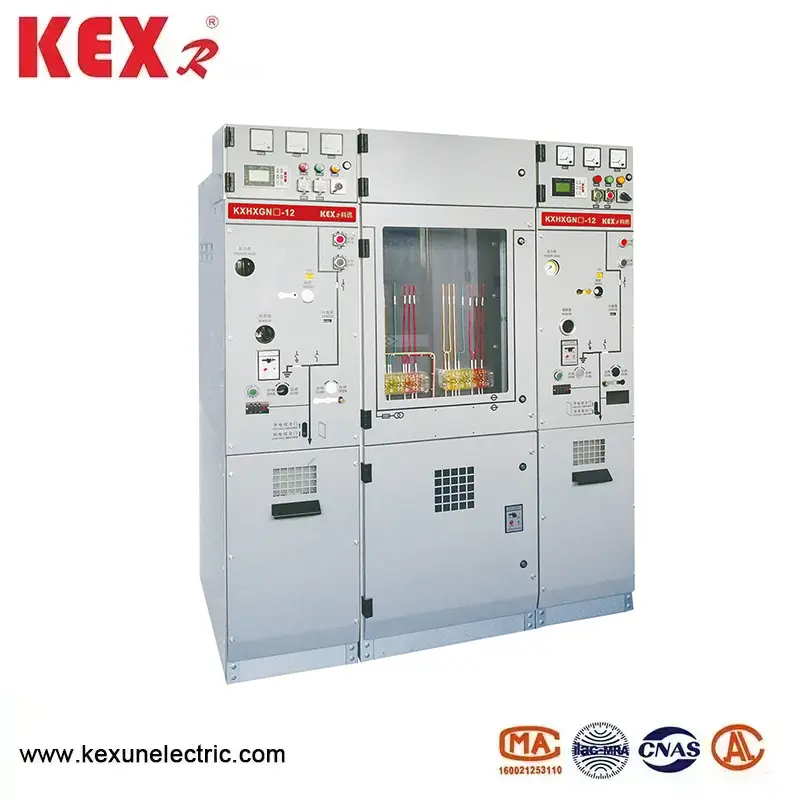

KXHXGN-12 Type AIS-switchgear produceret af KEXR, en leverandør af kraftoverførsel og distributionsudstyr i Kina, er en 12 kV gasisoleret ringnetværkskabinet (C-GIS) med miljøbeskyttelsesgas (såsom tør luft, nitrogen eller blandet gas) som isoleringsmedium, som er egnet til ringetværksstyrkeforsyning, terminal strømforsyning og småskala åbning og lukningsstationer for distributionsnettet nettor.
Model: KXHXGN-12
Brand ： Kexr
Model: KXHXGN-12
Brand ： Kexr
● Hovedfunktion ved AIS Switchgear
(1) Miljøbeskyttelsesfordele
◆ Gratis SFGA'er: AIS Switchgear vedtager tør luft, nitrogen eller ny miljøbeskyttelsesgas (såsom G, AirPlus® osv.) Bruges, som er i tråd med EU F-Gas-regler og Kinas "dobbelt kulstof" -politik.
◆ Emission med lavt kulstofindhold: Sammenlignet med SF Ring Network Cabinet nærmer GWP (globalt opvarmningspotentiale) nul.
(2) Strukturelt design
◆ Modulært design: AIS -switchgear -enheden af den indkommende linje, udgående linje, måling og PT kan udvides.
◆ Lukket struktur: Beskyttelsesniveauet for AIS-switchgear når IP67, som er støvtæt, fugtbeskyttet og kondensationssikker, velegnet til hårdt miljø.
◆ Kompakt størrelse: Det sparer plads end AIS Ring Network Cabinet og er mere miljøvenlig end traditionel SF₆ GIS.
(3) Intelligente muligheder
Intelligent overvågning (såsom DTU, online temperaturmåling, delvis dechargeovervågning osv.) Kan vælges til at understøtte Internet of Things (IoT) adgang og realisere fjernbetjening og vedligeholdelse.
● Tekniske parametre for AIS -switchgear
◆ Circuit Breaker Cabinet
|
Punkt |
Enhed |
Data |
|||
|
Bedømt spænding |
Kv |
12 |
|||
|
Bedømt frekvens |
Hz |
50 |
|||
|
Bedømt isoleret niveau |
1 min Arbejdsfrekvens modstå Spænding |
At groud ， fase til fase |
Kv |
42 |
|
|
Pause |
48 |
||||
|
Belysningsimpuls modstår spænding （peak） |
At groud ， fase til fase |
Kv |
75 |
||
|
Pause |
85 |
||||
|
1 min strømfrekvens tåler spænding af hjælpekreds (til jorden) |
Kv |
2 |
|||
|
Bedømt strøm |
A |
630 |
|||
|
Bedømt kortvarig modstå strøm （virtuel værdi） |
Hovedkredsløb/jordskontakt |
de |
25/4s |
||
|
Jordingskredsløb |
de |
21.7/4s |
|||
|
Bedømt top modstrømsstrøm |
Hovedkredsløb/jordskontakt |
de |
63 |
||
|
Jordingskredsløb |
de |
54.5 |
|||
|
Bedømt kortslutning i kortslutningen og tiderne |
ka/tid |
25/30 |
|||
|
Bedømt kortslutningsafslutningsstrøm (Peak) |
de |
63 |
|||
|
Bedømt kabelopladningsbrudstrøm |
A |
25 |
|||
|
Bedømt driftssekvens af Breaker O-0.3S-CO-180S-CO |
|
|
|||
|
Mechnical Life |
Breaker /afbryder |
Tid |
10000/3000 |
||
|
IP -grad |
Forseglet kasse |
|
IP67 |
||
|
Swichgear Shell |
|
IP4X |
|||
|
Gastryk |
Bedømt gasopladningsniveau (20 ℃, målertryk) |
MPA |
0.02 |
||
|
Bedømt gas min fuction niveau (20 ℃, målepres) |
MPA |
0 |
|||
|
Forseglingsydelse, |
Årlig lækagehastighed |
%/År |
≤0,05 |
||
◆ Lastkontaktkabinet
|
Punkt |
Enhed |
Data |
|||
|
Bedømt spænding |
Kv |
12 |
|||
|
Bedømt frekvens |
Hz |
50 |
|||
|
Bedømt isoleret niveau |
1 min Arbejdsfrekvens modstå Spænding |
|
Kv
|
|
|
|
|
|
||||
|
Belysningsimpuls modstår spænding （peak） |
|
Kv
|
|
||
|
|
|
||||
|
1 min strømfrekvens tåler spænding af hjælpekreds (til jorden) |
Kv |
2 |
|||
|
Bedømt strøm |
A |
630 |
|||
|
Bedømt kortvarig modstå strøm （virtuel værdi） |
Hovedkredsløb/jordskontakt |
De |
25/4s |
||
|
Jordingskredsløb |
De |
21.7/4s |
|||
|
Bedømt top modstrømsstrøm |
Hovedkredsløb/jordskontakt |
De |
63 |
||
|
Jordingskredsløb |
De |
54.5 |
|||
|
Bedømt kortslutningsafslutningsstrøm (Peak) |
Lastkontakt/jordskontakt |
De |
63 |
||
|
Bedømt aktiv belastningsafbrydningsstrøm |
A |
630 |
|||
|
Bedømt lukket loop-afbrydelsesstrøm |
A |
630 |
|||
|
5% klassificeret aktiv belastningsafbrydelse af strøm |
A |
31.5 |
|||
|
Bedømt kabelopladningsbrudstrøm |
A |
10 |
|||
|
Bedømt aktiv belastningspausetider |
Tid |
100 |
|||
|
Jordfejlstrømbrud |
A/tid |
31.5/10 |
|||
|
Opladningsstrømmen for linjer og kabler er afbrudt under betingelse af jordfejl. |
A/tid |
17.4/10 |
|||
|
Mechnical Life |
Breaker /afbryder |
A/tid |
10000/3000 |
||
|
IP -grad |
Forseglet kasse |
|
IP67 |
||
|
Swichgear Shell |
|
IP4X |
|||
|
Gastryk |
Bedømt gasopladningsniveau (20 ℃, målertryk) |
MPA |
0.02 |
||
|
Bedømt gas min fuction niveau (20 ℃, målepres) |
MPA |
0 |
|||
|
Forseglingsydelse, |
Årlig lækagehastighed |
%/År |
≤0,05 |
||
● Implementeringsstandard for AIS Switchgear
◆ Almindelige tekniske krav til GB/T 1022-standarder for højspændingskontakt og kontroller. ◆ GB/T39063640.5kV AC Metal lukket switchgear og kontroludstyr.
◆ GB/T1985 Højspændings AC Isoleringsafbryder og jordforbindelse
◆ GB/T38043.6-40.5kV AC Højspændingsbelastningskontakt
◆ GB/T1984 Højspændings AC-afbryder
◆ GB/T4208 IP -kode for Shell Protection Level
◆ GB/T7354 Delvis udladningsmåling
◆ GB/T311.1 Isoleringskoordination Del 1: Definition, principper og regler
● Brug af betingelser for AIS -switchgear
◆ Maksimal temperatur: +45 grader celsius;
◆ Minimumstemperatur: -25 grader Celsius;
◆ Maksimal temperatur: (24-timers gennemsnit) +35 grader celsius;
◆ Maksimal gennemsnitlig relativ fugtighed (24 timer 1: ≤ 95%; højde: ≤ 1500 m; seismisk kapacitet: 8 grader;
◆ Beskyttelsesgrad: opladet kropsegling IP67, switch kabinet Shell IP4X ；
◆ Den omgivende luft bør ikke åbenlyst forurenes af ætsende brændbar gas- og vanddamp.
◆ Der er ingen hyppige voldelige vibrationssted, og det hårde design under barske dele opfylder alle slags krav.
◆ Når det bruges under normale miljøforhold ud over GB/T3906, skal brugeren forhandle med KEXR

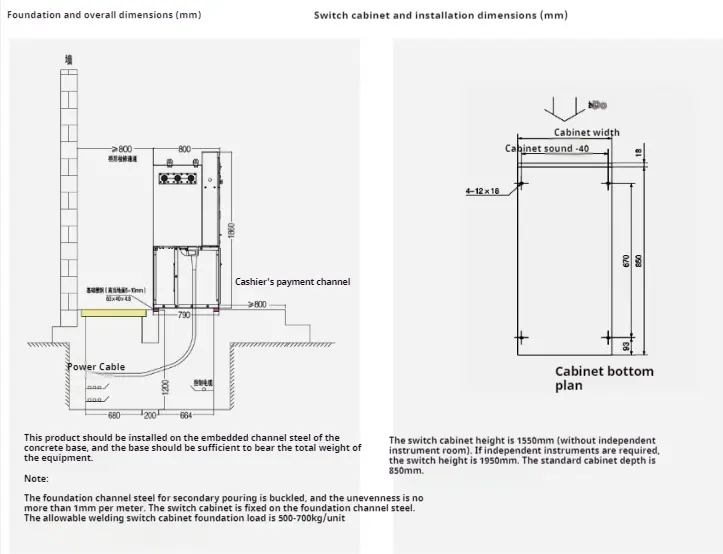

● Installationsinstruktioner
