Højspændingsringnetværk
Kexun er producenten, der specialiserer sig i højspændingsringnetværkskabinet i Kina.

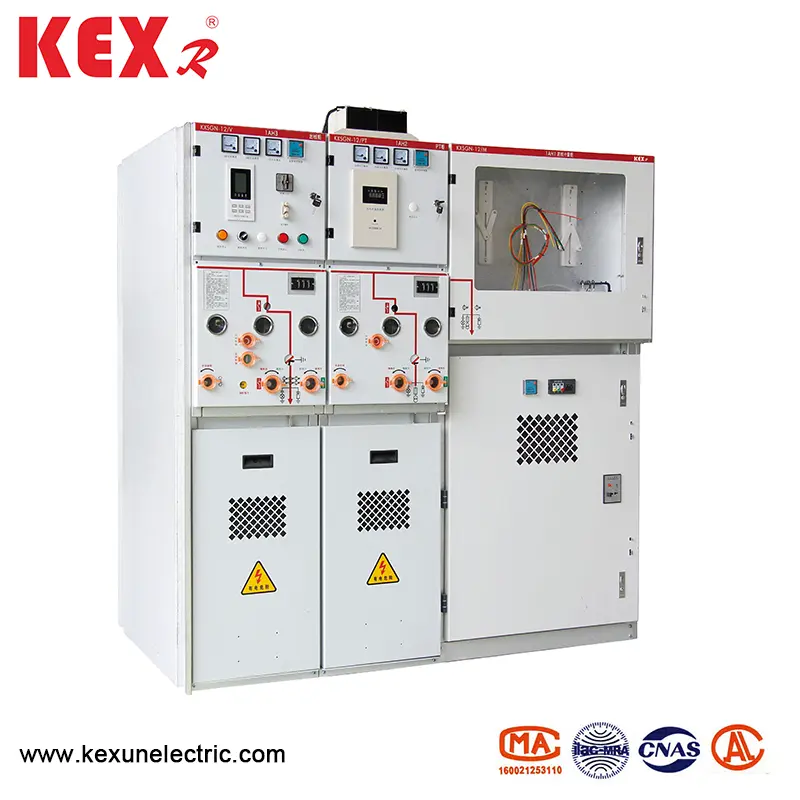

Dens bedst sælgende produkter KXSGN-12-SIS3 er en solid isolering fuldt lukket switchgear. Den vedtager modulopbygget, fuldt forseglet, fuldt isoleret og fuldt metal lukket struktur. Overfladen er belagt med ledende eller semi-ledende afskærmningslag, som kan være direkte og pålideligt jordet.
Model: KXSGN-12-SIS3
Brand: Kexr
Dens bedst sælgende produkter KXSGN-12-SIS3 er en solid isolering fuldt lukket switchgear. Den vedtager modulopbygget, fuldt forseglet, fuldt isoleret og fuldt metal lukket struktur. Overfladen er belagt med ledende eller semi-ledende afskærmningslag, som kan være direkte og pålideligt jordet.
Model: KXSGN-12-SIS3
Brand: Kexr
● Designfunktion
▶ Vakuuminterrup -afbryderen og belastningsafbrydermodulet er indkapslet af epoxyharpiks. Modulært integreret hovedkredsløb med manuel og elektrisk tre-station-afbrydelse.
▶ Modulet Vacuum Interrupter Circuit Breaker har evnen til at åbne og lukke kortslutningsstrøm.
▶ Der er et synligt brud i den afsluttende jordforbindelsesposition for tre-stationens afbrydelse, og afbrydelsen og jordforbindelseskontakten kan hurtigt åbne og lukke kortslutningsstrømmen.
▶ Epoxyharpiksen isoleret luftkammerboks forseglet med tre-stationsisoleringskontakt kan trykke tør luft med 0,04MPa. Det er udstyret med en trykmåler til at overvåge det interne tryk online for at forhindre lækage og ekstravasation og for at beskytte isoleringsafbryderen og jordforbindelseskontakten.

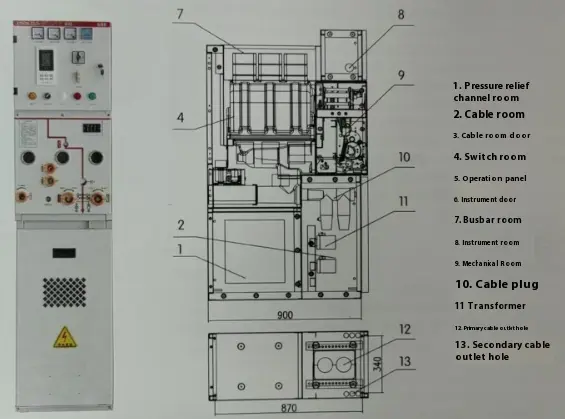

● Strukturel dimension
● Øvre isoleret dimensionstegning
|
Plan |
Skabsbredde |
Kabinetdybde |
Skabshøjde |
Overhead -kontur |
|
PT indgående linje |
450 |
900 |
1600 |
Uddyb 260 |
|
Indgående og kontur |
425 |
900 |
1600 |
Uddyb 260 |
|
Forbindelseskontakt |
425 |
900 |
1600 |
Uddyb 260 |
|
INSCONNECTION ISOLATION |
425 |
900 |
1600 |
Uddyb 260 |
|
Busbar løftning |
425 |
900 |
1600 |
Uddyb 260 |
|
Traditionel måling |
750 |
900 |
1600 |
Uddyb 260 |
|
Kompakt måling |
425 |
900 |
1600 |
Uddyb 260 |
|
Strømforsyning PT |
450 |
900 |
1600 |
Uddyb 260 |
|
Kontrol og beskyttelsesbasestation |
425 |
900 |
1600 |
Uddyb 260 |
● Tekniske parametertabeller
◆ Breaker Technical Parameter
|
Punkt |
Enhed |
Data |
||
|
Bedømt spænding |
Kv |
12 |
||
|
Bedømt frekvens |
Hz |
50 |
||
|
Bedømt isoleringsniveau |
1m arbejdsfrekvens modstå spænding |
Kv |
42 |
|
|
Lyn impuls modstår spænding |
Kv |
75 |
||
|
Bedømt strøm |
A |
630 |
1250 |
|
|
Bedømt kortslutning Breaking Current （1Sc） |
De |
20 35 |
31.5 |
|
|
Bedømt kortslutningsafslutningsstrøm （Peak） |
De |
50 63 |
80 |
|
|
Bedømt top modstrømsstrøm |
De |
50 63 |
80 |
|
|
Bedømt kortvarig modstå strøm |
De |
20 25 |
31.5 |
|
|
Bedømt kortvarig brud på kort tid |
Tid |
30 |
30 |
|
|
Bedømt kort tidsbrudstrøm |
S |
4 |
||
|
Bedømt driftssekvens |
Auto -genindlæsning |
|
OFF-0.3S-ONOFF-180-ONOFF |
|
|
Ikke-automatisk genlæsning |
|
OFF-0.3S-ONOFF-180-ONOFF |
||
|
Mekanisk liv |
Tid |
3000 |
||
|
Bedømt brudstrøm i en enkelt kondensatorbank |
A |
630 |
||
|
Bedømt brudstrøm af B til B -kondensatorbank |
A |
400 |
||
◆ Tekniske parametre for belastningskontakt (enhed C)
|
Punkt |
Enhed |
Data |
|
Bedømt strøm |
A |
630 |
|
Bedømt kortslutning off-on strøm |
De |
50 |
|
Bedømt kortvarig modstå strøm |
Ka/s |
20/4 |
|
Belastningskontakt mekanisk liv |
Tid |
10000 |
|
Belastningskontakt elektrisk liv |
Tid |
10000 |
◆ Tekniske parametre for belastningskontakt (enhed C)
|
Punkt |
Enhed |
Data |
|
Bedømt strøm |
A |
125 |
|
Bedømt kortslutningsbrudstrøm |
De |
31.5 |
|
Bedømt kortslutningsafslutningsstrøm |
De |
80 |
|
Bedømt overleveringsstrøm |
A |
3150 |

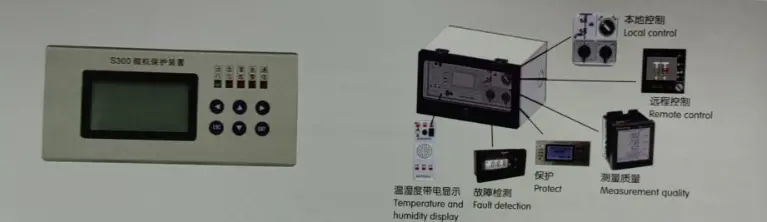

● Intelligensterminalen for højspændingsringnetværksskabet
KXSGN-12-SIS3-serie af højspændingsringnetværksskab vedtager multifunktionel intelligent beskytterterminal, som er en ny generation af multifunktionel driftskontrol og beskyttelsesminaludstyr udviklet ved KEXR, integrering af intelligent driftskontrol, primær kredsløbssimulering virkelighed, mikrocomputer-relæbeskyttelse, måling, temperatur og luftfugtighedsstyring, høj spænding Live Display, kabel-fault-overvågning, fjernovervågning og andre funktioner. Dets udseende er udsøgt og smukt, som forenkler switch -kabinetpanelet, reducerer det samlede volumen af det faste isoleringsskab, forbedrer effektivt den eksterne installationseffektivitet og forbedrer kvaliteten af switchgear.
