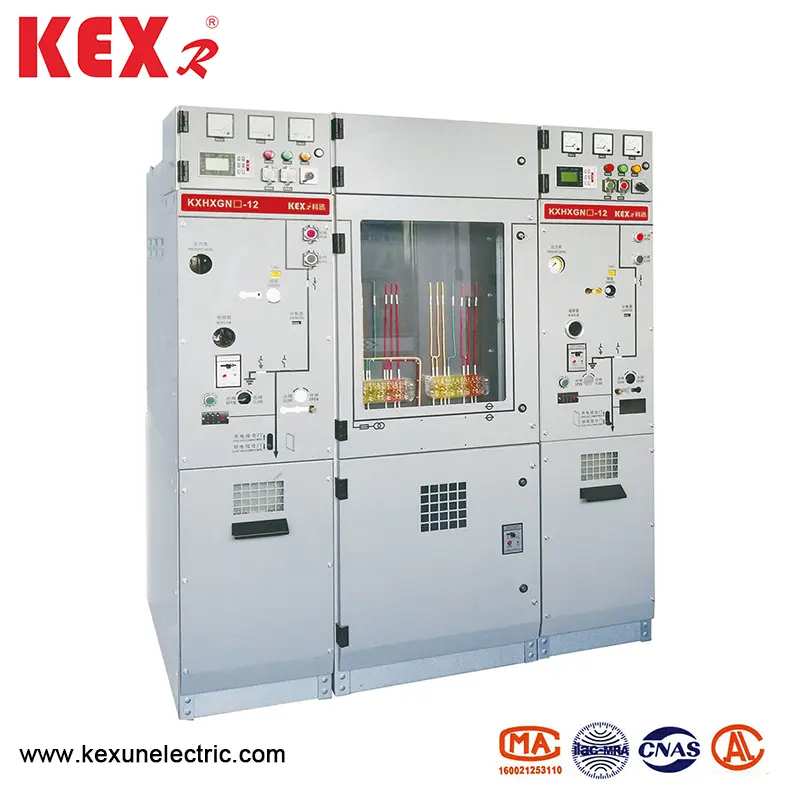

Højspændings ringnetkabinet
Som en velkendt producent af højspændingsringnetkabinet i Kina har Kexuns HxGn (H) □ -12 -serieprodukter egenskaberne ved enkel struktur, fleksibel drift, pålidelig sammenkobling og praktisk installation og kan give tilfredsstillende tekniske løsninger til forskellige applikationer og forskellige brugere.
Model: HXGN (H) □ -12
Brand: Kexr
Model: HXGN (H) □ -12
Brand: Kexr
● Produktoversigt
Højspændingsringnet-kabinettet foretaget af Kexun vedtager avanceret sensingteknologi, informationsteknologi og enkel og fleksibel konfigurationsordning for at imødekomme den stadigt skiftende markedets efterspørgsel og også imødekomme kravene til strømnettet intelligens.
HXGN (H) □ -12 type højspændingsringnet-kabinettet er velegnet til industrielle og civile kabelsnetværk og distributionsnetværksterminalprojekter. Som accept og distribution af elektrisk energi er det især velegnet til strømfordeling i byområder, små sekundære substationer, skiftestationer, kabelgrenboks, boksestationer, industrielle og minedriftsvirksomheder, indkøbscentre, lufthavne, undergrundsbaner, vindkraftproduktion, hospitaler, stadioner, jernbaner, tunneler og andre steder.
HXGN (H) □ -12 opfylder kravene i relevante nationale standarder, elektriske kraftindustristandarder, internationale standarder og andre standarder. Dens afbrydere og de vigtigste elektriske komponenter er integrerede moduler, og de ledende dele mellem faser er indkapslet af fast isolering. Afskærede kabelforbindelser bruges til eksterne ledninger, og afskærmede isolerede busser bruges til at forbinde busser med funktionelle enheder. Derfor forbedres brugssikkerheden meget. På samme tid vedtager dens driftsmekanisme forårsmekanisme, og dens mekaniske liv er mere end 10000 gange. Alle driftsdata og udstyrsstatus kan overvåges eksternt og uden opsyn. Det er en overlegen strømdistributionsenhed.
Følgende enheder kan vælges i kabinettet til dannelse af en økonomisk og praktisk strømforsyningsenhed: vakuumafbryderenhed (630A, 20-25KA); Vakuumbelastningsafbryderenhed (630, 20-25KA).
● Tekniske parametertabeller
◆ Breaker -kabinet
|
Punkt |
Enhed |
Data |
||
|
Bedømt spænding |
Kv |
12 |
||
|
Bedømt frekvens |
Hz |
50 |
||
|
Bedømt insolationsniveau |
1 min strømfrekvens modstå spænding |
Jorden, alternativ |
Kv |
42 |
|
Isoleringsfraktur |
48 |
|||
|
Lyn Impuls modstår spænding (peak) |
Jorden, alternativ |
Kv |
75 |
|
|
Isoleringsfraktur |
85 |
|||
|
1 min strømfrekvens Modstandsspænding af kontrolsløjfe (til jorden) |
Kv |
2 |
||
|
Bedømt strøm |
A |
630 |
||
|
Bedømt kortvarig modstandsstrøm (virtuel værdi) |
Hovedkredsløb/jordskontakt |
De |
24/4s |
|
|
Jordforbindelsessløjfe |
De |
21.7/4s |
||
|
Bedømt top modstrømsstrøm |
Hovedkredsløb/jordskontakt |
De |
63 |
|
|
Jordforbindelsessløjfe |
De |
54.5 |
||
|
Bedømt kortslutningsbrudstrøm og tider |
Ka/tid |
25/30 |
||
|
Bedømt kortslutningsafslutningsstrøm (PEAK) |
De |
63 |
||
|
Bedømt kabelopladning Breaking Strøm |
A |
25 |
||
|
Bedømt drift af afbryder |
|
0-0.3S-CO-180S-CO |
||
|
Mekanisk liv |
Circuit Break /Isolation Switch |
Tid |
10000/3000 |
|
|
IP -grad |
Forseglet kasse |
|
IP67 |
|
|
Switchgear Shell |
|
IP4X |
||
|
Gastryk |
Bedømt gasopladningsniveau (20 ℃, gauge -tryk) |
MPA |
0.02 |
|
|
Bedømt gas min funktionsniveau (20 ℃, gauge -tryk) |
MPA |
0 |
||
|
Forseglbarhed |
Årlig lækagehastighed |
%/År |
≤0,05 |
|
◆ Lastkontaktkabinet
|
Punkt |
Enhed |
Data |
||
|
Bedømt spænding |
Kv |
12 |
||
|
Bedømt frekvens |
Hz |
50 |
||
|
Bedømt insolationsniveau |
1 min strømfrekvens modstå spænding |
|
Kv |
|
|
|
|
|||
|
Lyn Impuls modstår spænding (peak) |
|
Kv |
|
|
|
|
|
|||
|
1 min strømfrekvens Modstandsspænding af kontrolsløjfe (til jorden) |
Kv |
2 |
||
|
Bedømt strøm |
A |
630 |
||
|
Bedømt kortvarig modstandsstrøm (virtuel værdi) |
Hovedkredsløb/jordskontakt |
De |
24/4s |
|
|
Jordforbindelsessløjfe |
De |
21.7/4s |
||
|
Bedømt top modstrømsstrøm |
Hovedkredsløb/jordskontakt |
De |
63 |
|
|
Jordforbindelsessløjfe |
De |
54.5 |
||
|
Bedømt kortslutningsafslutningsstrøm (PEAK) |
Lastkontakt/jordafbryder |
De |
63 |
|
|
Bedømt aktiv belastningsafbrydningsstrøm |
A |
630 |
||
|
Bedømt lukket loop-afbrydelsesstrøm |
A |
630 |
||
|
5%klassificeret aktiv belastningsafbrydelse af strøm |
A |
31.5 |
||
|
Bedømt kabelopladning Breaking Strøm |
A |
10 |
||
|
Bedømmet aktive belastningstider |
Tid |
100 |
||
|
Jordfejlstrømbrud |
A/tid |
31.5/10 |
||
|
Kredsløb og kabelopladning Nuværende afbrydelse under jordfejlstrøm. |
A/tid |
17.4/10 |
||
|
Mekanisk liv |
Circuit Break /Isolation Switch |
Tid |
10000/3000 |
|
|
IP -grad |
Forseglet kasse |
|
IP67 |
|
|
Switchgear Shell |
|
IP4X |
||
|
Gastryk |
Bedømt gasopladningsniveau (20 ℃, gauge -tryk) |
MPA |
0.02 |
|
|
Bedømt gas min funktionsniveau (20 ℃, gauge -tryk) |
MPA |
0 |
||
|
Forseglbarhed |
Årlig lækagehastighed |
%/År |
≤0,05 |
|

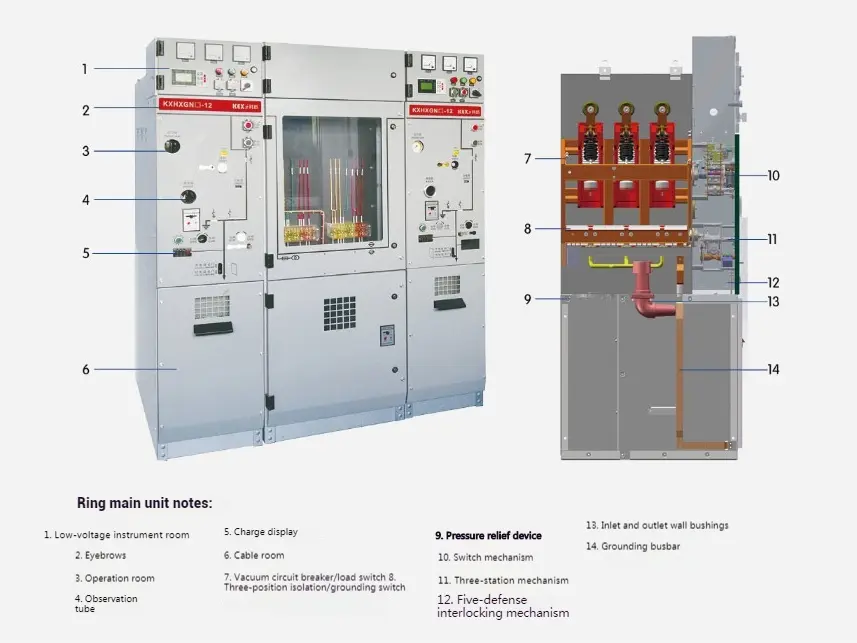

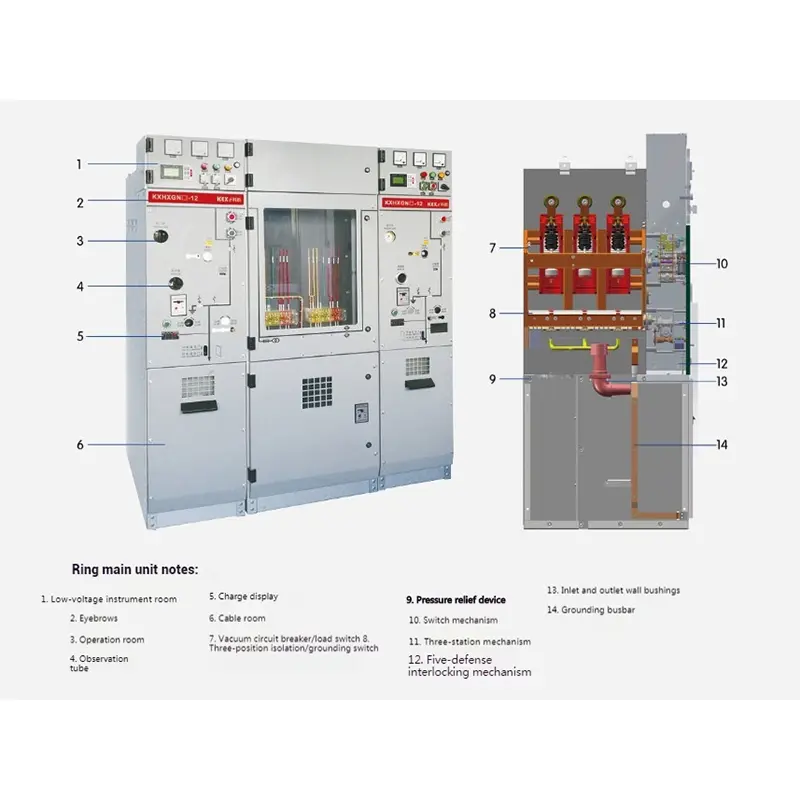

● Produktstruktur

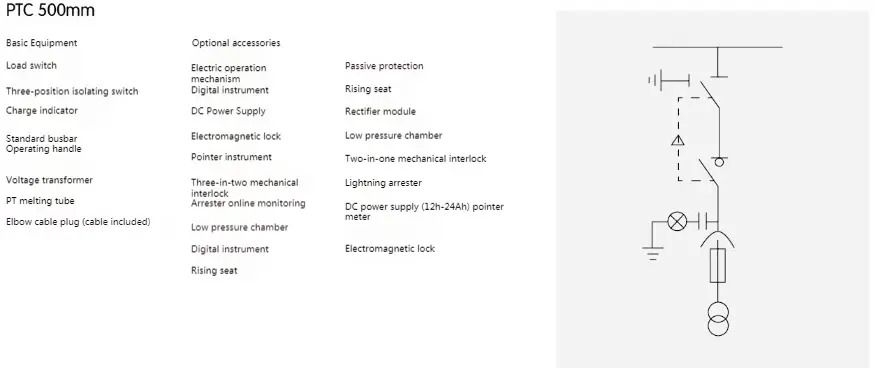

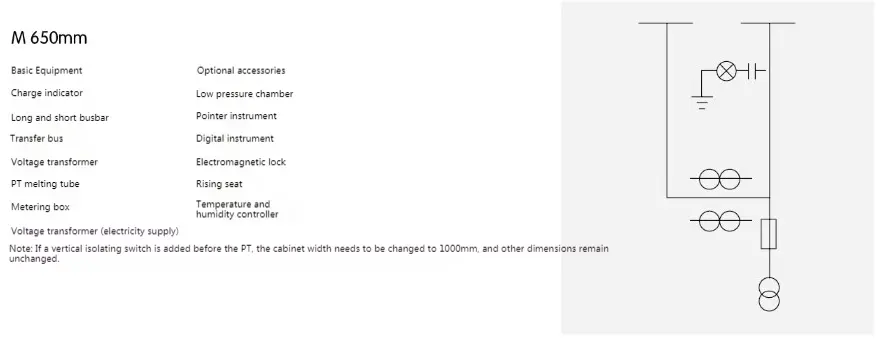

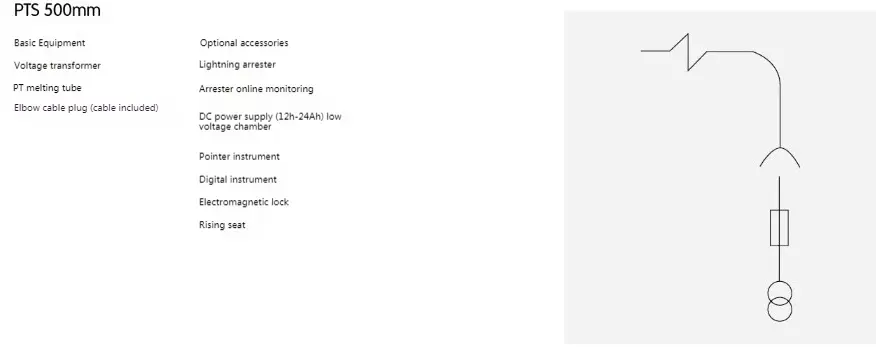

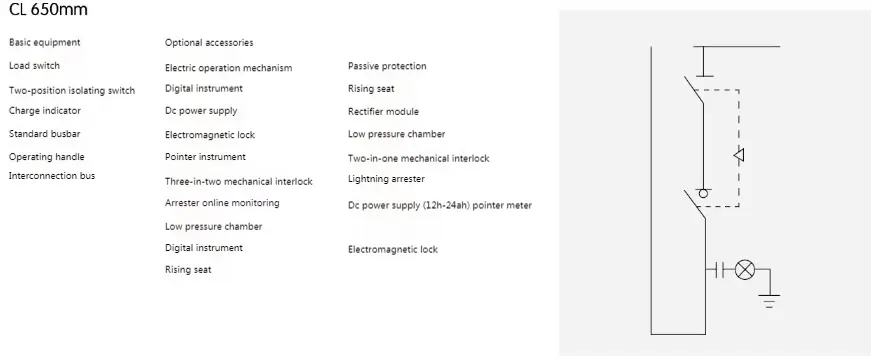

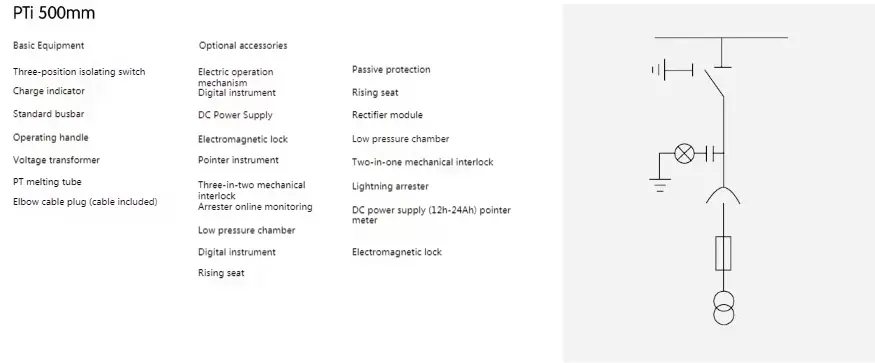

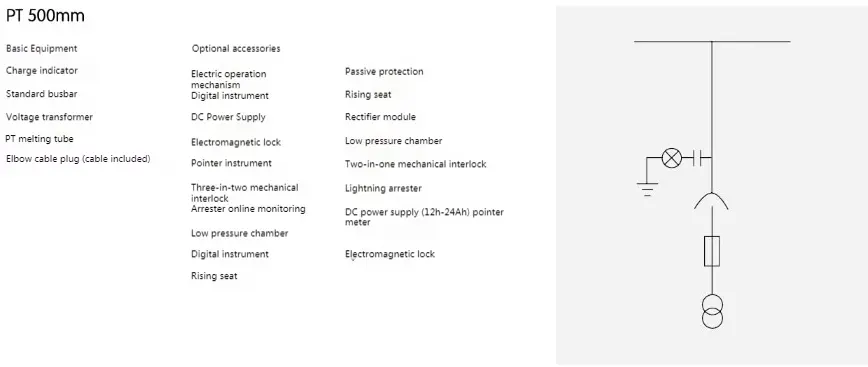

● Tildelingsplan for højspændingsringnet -kabinettet

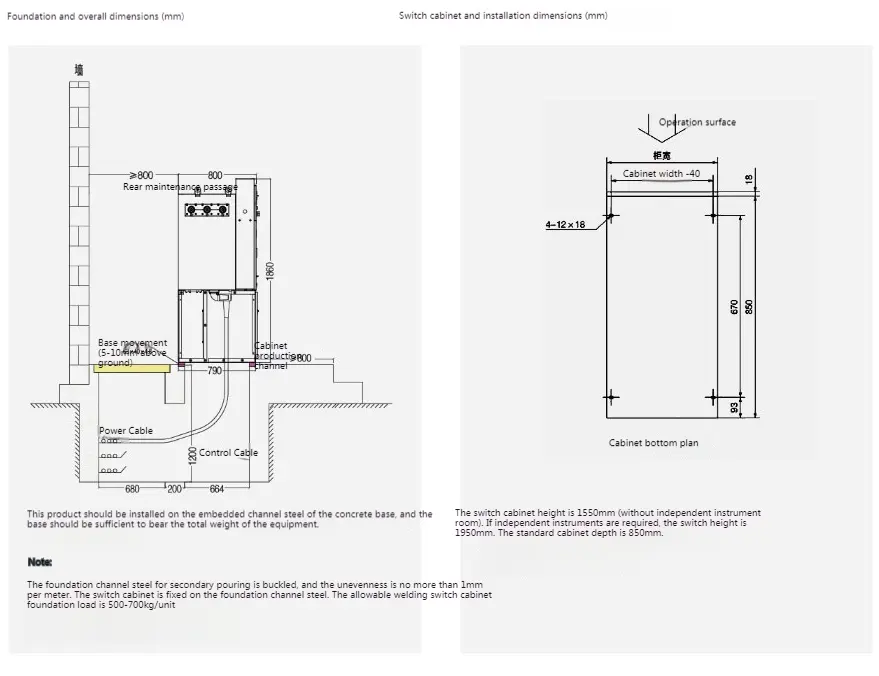

◆ Installationsinstruktioner
