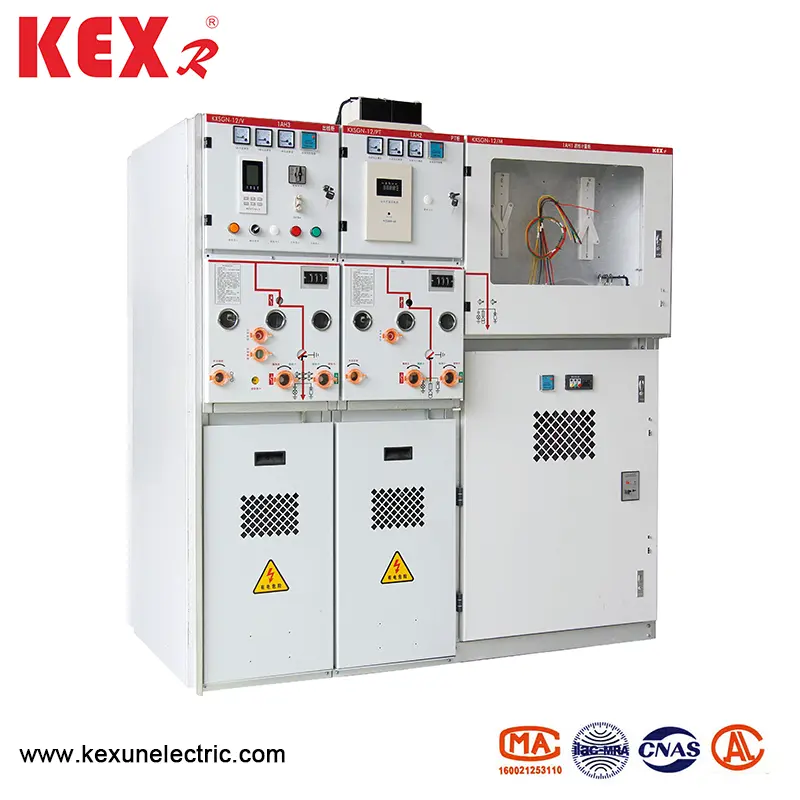

Solid isoleret lukket medium spændingskontaktudstyr
Kexun er en leverandør, der har specialiseret sig i produktion af kraftoverførsel og transformationsudstyr i Kina.Solid Isoleret lukket medium spændingsudstyr er et af KEXRs vigtigste produkter. Det bruger fast isoleringsmateriale som hovedisoleringsmedium, hvilket giver en perfekt række løsninger til opgraderings- og distributionsbrugere af strømnettet.
Model: KXSGN-12
Brand ： Kexr
Model: KXSGN-12
Brand ： Kexr
● Produktoversigt
KXSGN-12 SOLID Isoleret lukket medium Spændingsafbryderudstyr har mange skemaer såsom strømafbryderbeskyttelse, transformerbeskyttelse, belastningskontrol, sikring af kombination af elektricitet, PT-strømforsyning, buskoblingsløftning og så videre. Dette produkt kan bruges som strømforsyningsudstyr til kraftsystem og kan også bruges som strømdistributionsudstyr til byopbygning af industrielle og minedriftsvirksomheder med egenskaberne ved multifunktion og alsidighed.
Fast isoleret lukket medium spændingsafbryderudstyr vedtager fast isolerende materiale som det vigtigste isolerende medium, vakuuminterrupter, ledende forbindelse, afbrydelse, jordforbindelse, hovedbus, grenbus og andre vigtigste elektriske kredsløb er pakket ind og pakket med fast isolerende medium til et eller flere moduler med visse funktioner, som kan kombineres eller udvides igen og har fuld isolering og tæthed.
● Brugsbetingelser
Miljøtemperatur ： -45 ~ 40 ℃
Max højde ： 4000m
Max daglig gennemsnitstemperatur ： 35 ℃
Max Daily Fugtighed ： 95%
Maks månedlig fugtighed ： 90%
Max seismisk intensitet ： Grad 8
Bemærk ： Fastisoleret lukket medium spændingsafbryderudstyr skal installeres på et sted uden ild, eksplosion og voldelig vibration.

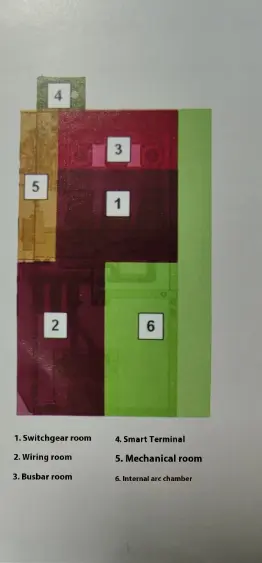

● Afstandsstruktur

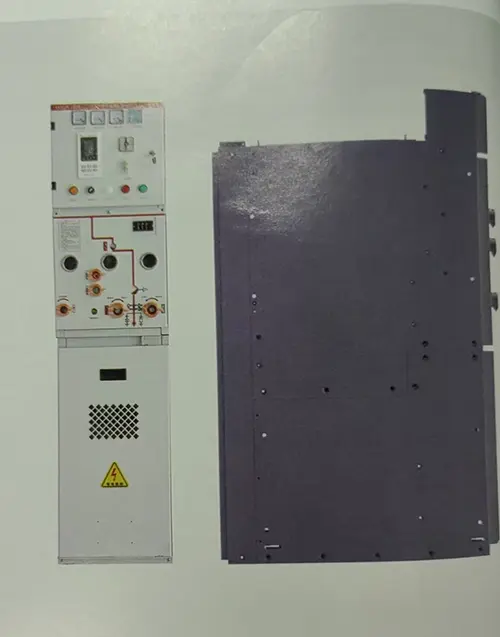

● Oversigt Dimension af fast isoleret lukket medium spændingsudstyr
◆ Lavere isoleringstype
|
Plan |
Skabsbredde |
Kabinetdybde |
Skabshøjde |
Topbeskyttelse |
|
PT indgående linje |
450 |
940 |
1500 |
Forøg 200 |
|
Indgående og kontur |
375 |
940 |
1500 |
Forøg 200 |
|
Forbindelseskontakt |
375 |
940 |
1500 |
Forøg 200 |
|
INSCONNECTION ISOLATION |
375 |
940 |
1500 |
Forøg 200 |
|
Busbar løftning |
375 |
940 |
1500 |
Forøg 200 |
|
Traditionel måling |
750 |
940 |
1500 |
Forøg 200 |
|
Kompakt måling |
375 |
940 |
1500 |
Forøg 200 |
|
Strømforsyning PT |
450 |
940 |
1500 |
Forøg 200 |
|
Kontrol og beskyttelsesbasestation |
375 |
940 |
1500 |
|
◆ Øvre isoleringstype
|
Plan |
Skabsbredde |
Kabinetdybde |
Skabshøjde |
Overhead -kontur |
|
PT indgående linje |
450 |
940 |
1800 |
Uddyb 260 |
|
Indgående og kontur |
425 |
940 |
1800 |
Uddyb 260 |
|
Forbindelseskontakt |
425 |
940 |
1800 |
Uddyb 260 |
|
INSCONNECTION ISOLATION |
425 |
940 |
1800 |
Uddyb 260 |
|
Busbar løftning |
425 |
940 |
1800 |
Uddyb 260 |
|
Traditionel måling |
750 |
940 |
1800 |
Uddyb 260 |
|
Kompakt måling |
425 |
940 |
1800 |
Uddyb 260 |
|
Strømforsyning PT |
450 |
940 |
1800 |
Uddyb 260 |
|
Kontrol og beskyttelsesbasestation |
375 |
940 |
1800 |
|
● Teknisk parameter
◆ Tekniske parametre for switchgear
|
Punkt |
Enhed |
Data |
|||
|
Bedømt spænding |
Kv |
12 |
|||
|
Bedømt frekvens |
Kv |
50 |
|||
|
Bedømt strøm |
Kv |
630 |
1250 |
||
|
Bedømt isoleringsniveau |
Strømfrekvens modstå spænding （ud） 1min |
Pause |
A |
48 |
|
|
Skifte |
A |
42 |
|||
|
Relativ grund |
A |
42 |
|||
|
Lyn impuls modstår spænding （op） |
Pause |
A |
85 |
||
|
Skifte |
A |
75 |
|||
|
Relativ grund |
A |
75 |
|||
|
Bedømt kortslutning Breaking Current （1Sc） |
A |
25 |
31.5 |
||
|
Bedømt kortvarig modstå strøm （4S） |
De |
25 |
31.5 |
||
|
Bedømt top modstå strøm （1p） |
De |
63 |
80 |
||
|
Bedømt kortslutningsafslutningsstrøm （Peak） (1MA) |
De |
63 |
80 |
||
|
Beskyttelsesgrad i kabinettet |
De |
IP4X |
|||
|
Driftsmetode |
Tid |
Spring Energy Storage Type |
|||
◆ Tekniske parametre for isoleret jordforbindelse
|
Punkt |
Enhed |
Data |
|||
|
Bedømt spænding |
Kv |
12 |
|||
|
Bedømt strøm |
A |
630 |
1250 |
||
|
Bedømt kortvarig modstå strøm （4S） |
De |
25 |
31.5 |
||
|
Bedømt top modstrømmer strøm |
|
63 |
80 |
||
|
|
Strømfrekvens modstå spænding （ud） 1min |
Fase og jord |
Kv |
42 |
|
|
Pause |
48 |
||||
|
Bedømt lynimpuls modstår spænding （op） |
Fase og jord |
Kv |
75 |
||
|
Pause |
85 |
||||
|
Mekanisk liv i afbrydelsen (on-off) |
Tid |
3000 |
|||
|
Mekanisk liv for jordforbindelse (off-jording) |
Tid |
3000 |
|||
