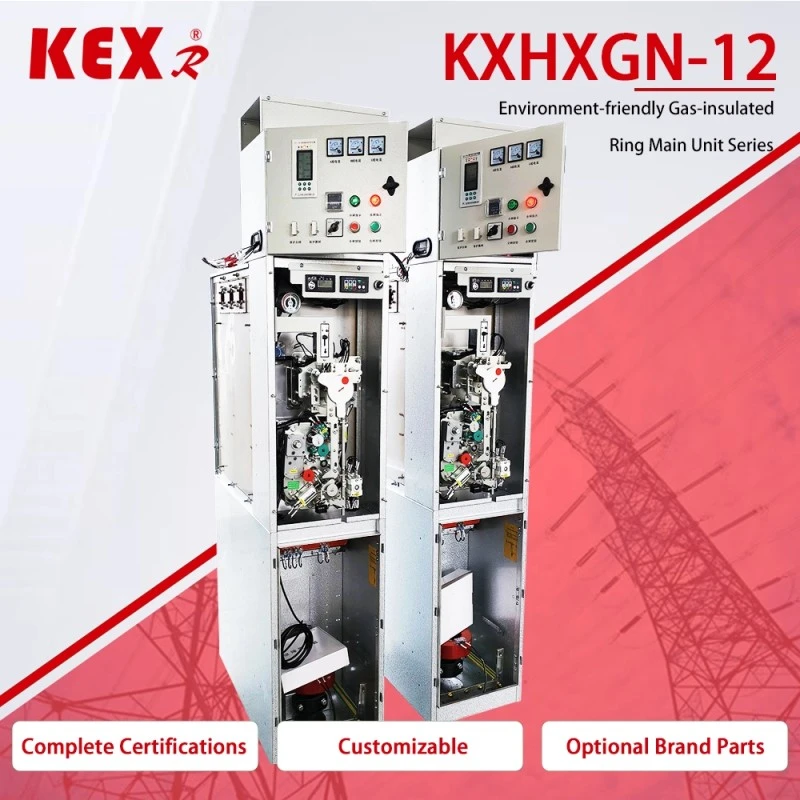

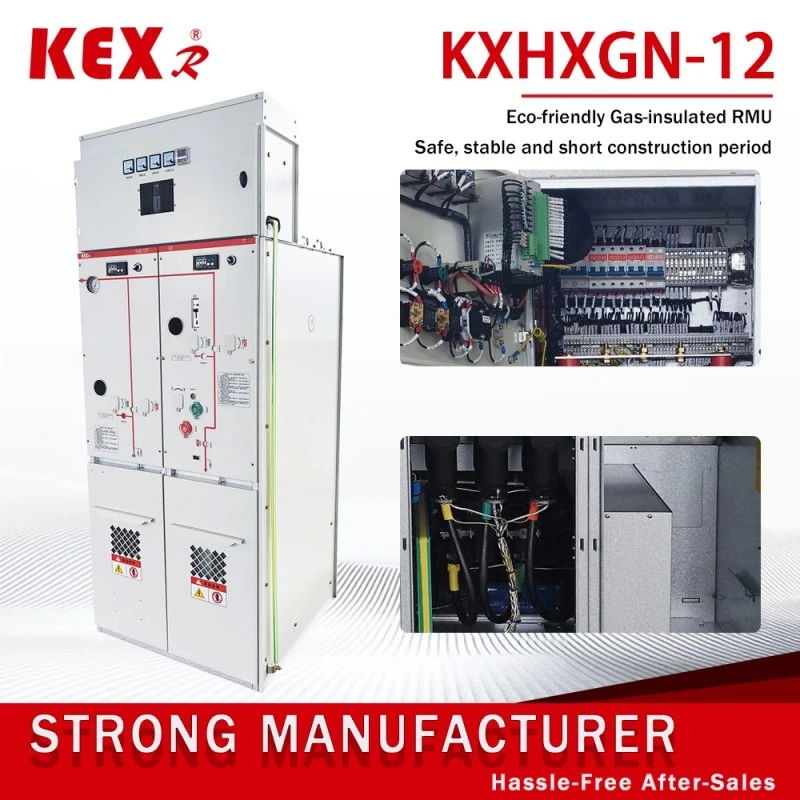

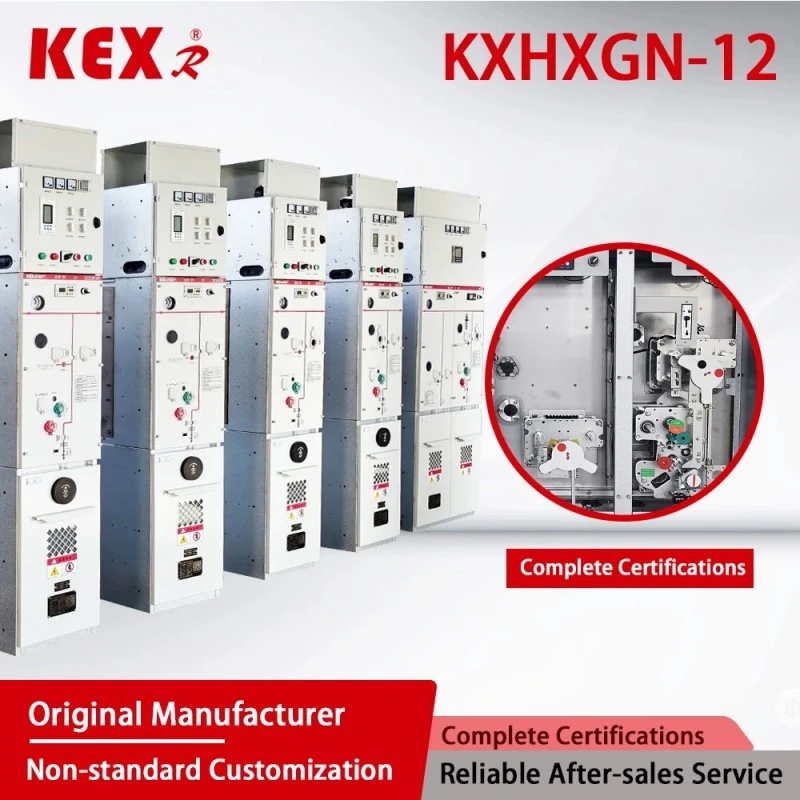

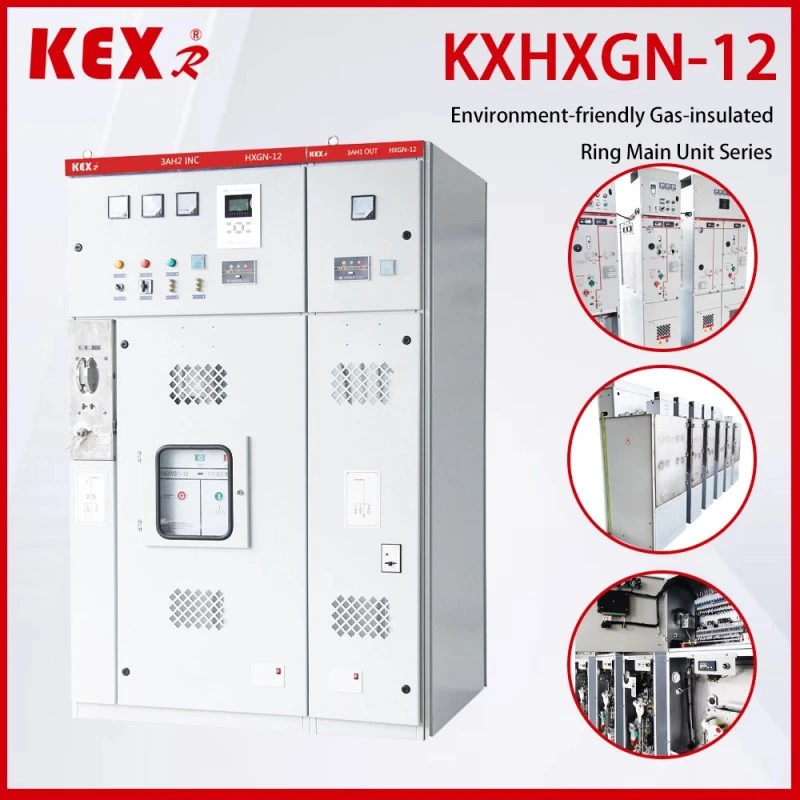

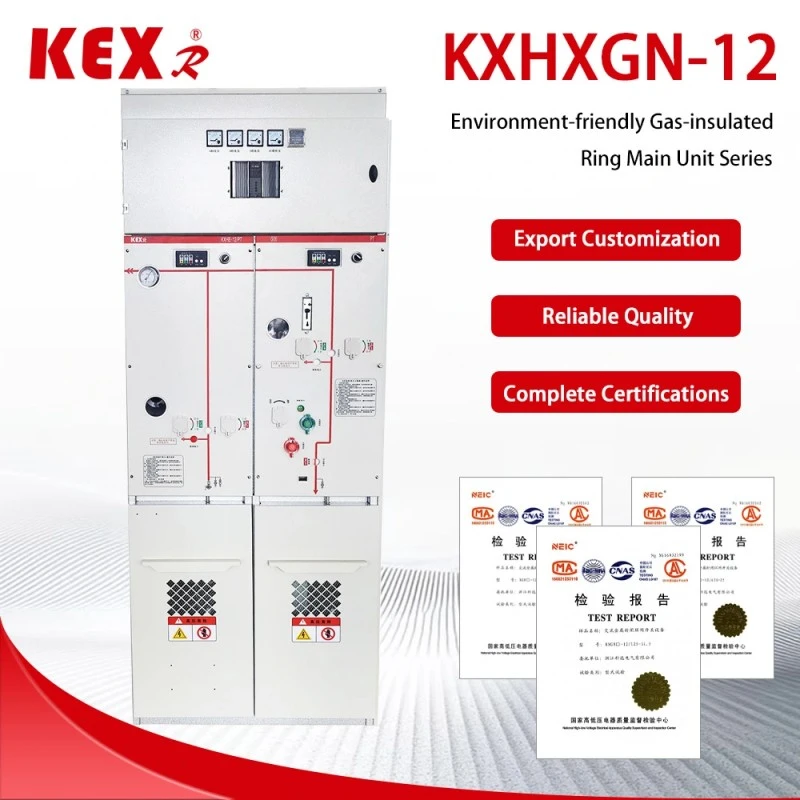

Miljøvenlig Ring Hovedenhed

KXHXGN-12 type Miljøvenlig ringhovedenhed produceret af KEXR, en leverandør af krafttransmissions- og distributionsudstyr i Kina, er et 12kV gasisoleret ringnetværksskab med miljøbeskyttelsesgas (såsom tør luft, nitrogen eller blandet gas) som isoleringsmedium, som er velegnet til ringnetværksstrømforsyning, terminalstrømforsyning og småskala åbning og lukning af distributionsnetværksstationer.
Model: KXHXGN-12
Mærke: KEXR

Send forespørgsel

Produkt beskrivelse

● Hovedfunktion ved Miljøvenlig ringhovedenhed

(1) Miljøbeskyttelsesfordele

◆Fri SF gas: Miljøvenlig ringhovedenhed adopterer tør luft, nitrogen eller ny miljøbeskyttelsesgas (såsom G, Air Plus® osv.), som er i overensstemmelse med EU's F-gas-regler og Kinas "dobbeltkulstof"-politik.

◆Lav kulstofemission: Sammenlignet med SF-ringnetværkskabinet nærmer GWP (Global Warming Potential) sig nul.

(2) Strukturelt design

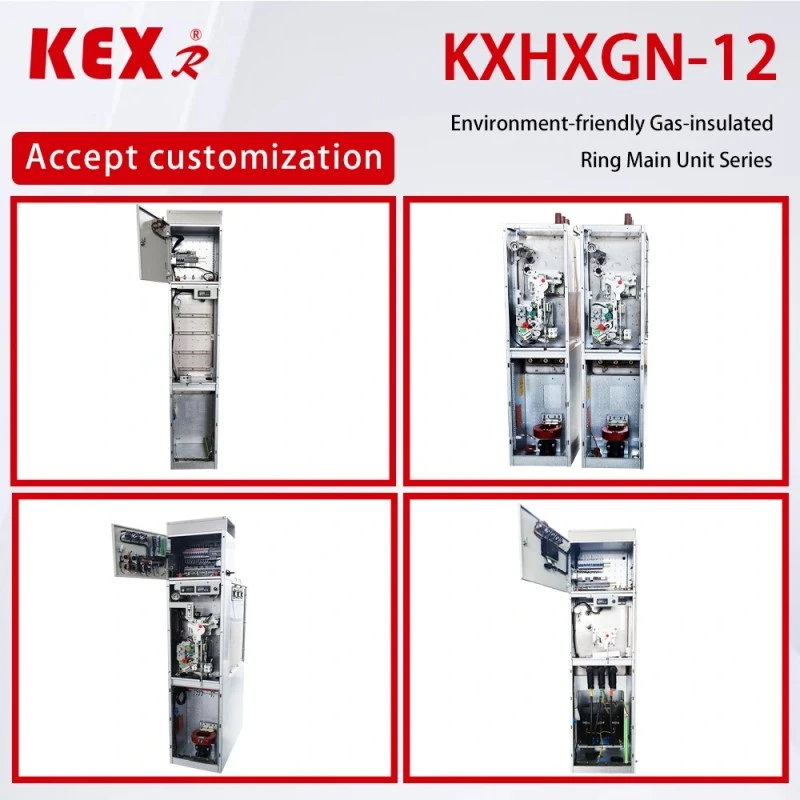

◆Modulært design: Den miljøvenlige ringhovedenhed for indgående linje, udgående linje, måling og PT kan udvides.

◆Indelukket struktur: Beskyttelsesniveauet for den miljøvenlige ringhovedenhed når IP67, som er støvtæt, fugttæt og kondensbestandig, velegnet til barske miljøer.

◆Kompakt størrelse: Det sparer plads end AIS-ringnetværkskabinet og er mere miljøvenligt end traditionelt SF₆ GIS.

(3) Intelligente muligheder

Intelligent overvågning (såsom DTU, online temperaturmåling, partiel udledningsovervågning osv.) kan vælges til at understøtte Internet of Things (IoT) adgang og realisere fjernbetjening og vedligeholdelse.

● Tekniske parametre for den miljøvenlige ringhovedenhed

◆ Afbryderskab

Punkt				Enhed	Data
Nominel spænding				KV	12
Nominel frekvens				HZ	50
Nominel isoleringsniveau	1Min arbejdsfrekvens modstå Spænding		At groud, fase til fase	KV	42
			Pause		48
	Lysimpuls modstår spænding (peak)		At groud, fase til fase	KV	75
			Pause		85
	1 min strømfrekvens modstår spænding af hjælpe-/kontrolkredsløb (til jord)			KV	2
Nominel strøm				A	630
Nominel kortsigtet modstå strøm (virtuel værdi)			Hovedkreds/jordingsafbryder	kA	25/4s
			Jordingskredsløb	kA	21,7/4s
Nominel topmodstandsstrøm			Hovedkreds/jordingsafbryder	kA	63
			Jordingskredsløb	kA	54.5
Nominel kortslutningsbrudstrøm og tider				kA/Tid	25/30
Nominel kortslutningslukkestrøm (peak)				kA	63
Nominel kabelopladningsbrudstrøm				A	25
Nominel driftssekvens for afbryderen O-0,3s-CO-180s-CO
Mekanisk liv		Afbryder/afbryder		Tid	10000/3000
IP grad		Forseglet æske			IP67
		Swichgear skal			IP4X
Gastryk		Nominel gasopladningsniveau (20 ℃, manometertryk)		Mpa	0.02
		Nominel gas Min. funktionsniveau (20 ℃, manometertryk)		Mpa	0
Tætningsydelse,		Årlig lækagerate		%/År	≤0,05

◆Læs afbryderskab

Punkt			Enhed	Data
Nominel spænding			KV	12
Nominel frekvens			HZ	50
Nominel isoleringsniveau	1Min arbejdsfrekvens modstå Spænding		KV

	Lysimpuls modstår spænding (peak)		KV

	1 min strømfrekvens modstår spænding af hjælpe-/kontrolkredsløb (til jord)		KV	2
Nominel strøm			A	630
Nominel kortsigtet modstå strøm (virtuel værdi)		Hovedkreds/jordingsafbryder	KA	25/4s
		Jordingskredsløb	KA	21,7/4s
Nominel topmodstandsstrøm		Hovedkreds/jordingsafbryder	KA	63
		Jordingskredsløb	KA	54.5
Nominel kortslutningslukkestrøm (peak)		Belastningskontakt/jordingskontakt	KA	63
Nominel aktiv belastningsafbrydelsesstrøm			A	630
Nominel lukket sløjfe afbrydelsesstrøm			A	630
5 % Nominel aktiv belastningsafbrydelsesstrøm			A	31.5
Nominel kabelopladningsbrudstrøm			A	10
Nominelle aktive belastningspausetider			Tid	100
Afbrydelse af jordfejlsstrøm			A/Tid	31,5/10
Ladestrømmen af ledninger og kabler afbrydes under jordfejl.			A/Tid	17.4/10
Mekanisk liv	Afbryder/afbryder		A/Tid	10000/3000
IP grad	Forseglet æske			IP67
	Swichgear skal			IP4X
Gastryk	Nominel gasopladningsniveau (20 ℃, manometertryk)		Mpa	0.02
	Nominel gas Min. funktionsniveau (20 ℃, manometertryk)		Mpa	0
Tætningsydelse,	Årlig lækagerate		%/År	≤0,05

● Implementeringsstandard for den miljøvenlige ringhovedenhed

◆ Fælles tekniske krav i GB/T 1022-standarderne for højspændingskoblingsudstyr og kontroludstyr.

◆ GB/T39063640.5kV AC metalindkapslet koblingsudstyr og kontroludstyr.

◆ GB/T1985 Højspændingsvekselstrømafbryder og jordingskontakt

◆ GB/T38043.6-40.5kV AC højspændingsbelastningskontakt

◆ GB/T1984 Højspændings-vekselstrømsafbryder

◆ GB/T4208 IP-kode for skalbeskyttelsesniveau

◆ GB/T7354 Måling af delvis udladning

◆ GB/T311.1 Isoleringskoordinering Del 1: Definition, principper og regler

● Brug af betingelserne for den miljøvenlige ringhovedenhed

◆ Maksimal temperatur: +45 grader Celsius;

◆ Minimumstemperatur: -25 grader Celsius;

◆ Maksimal temperatur: (24-timers gennemsnit) +35 grader Celsius;

◆ Maksimal gennemsnitlig relativ luftfugtighed (24 timer 1: ≤ 95 %; Højde: ≤ 1500 m; Seismisk kapacitet: 8 grader;

◆ Beskyttelsesgrad: opladet hustætning IP67, koblingsskabsskal IP4x；

◆ Den omgivende luft bør ikke være åbenlyst forurenet af ætsende brændbar gas og vanddamp.

◆ Der er ingen hyppige voldsomme vibrationer, og hårdhedsdesignet under hårde dele opfylder alle slags krav.

◆ Når det bruges under normale miljøforhold ud over GB/T3906, skal brugeren forhandle med KEXR

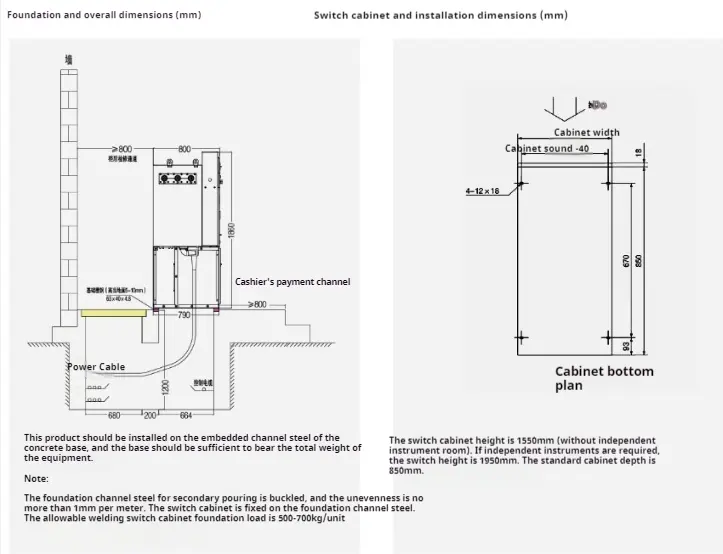

● Installationsvejledning

Environment Friendly Ring Main Unit
