Miljøvenlig enhed

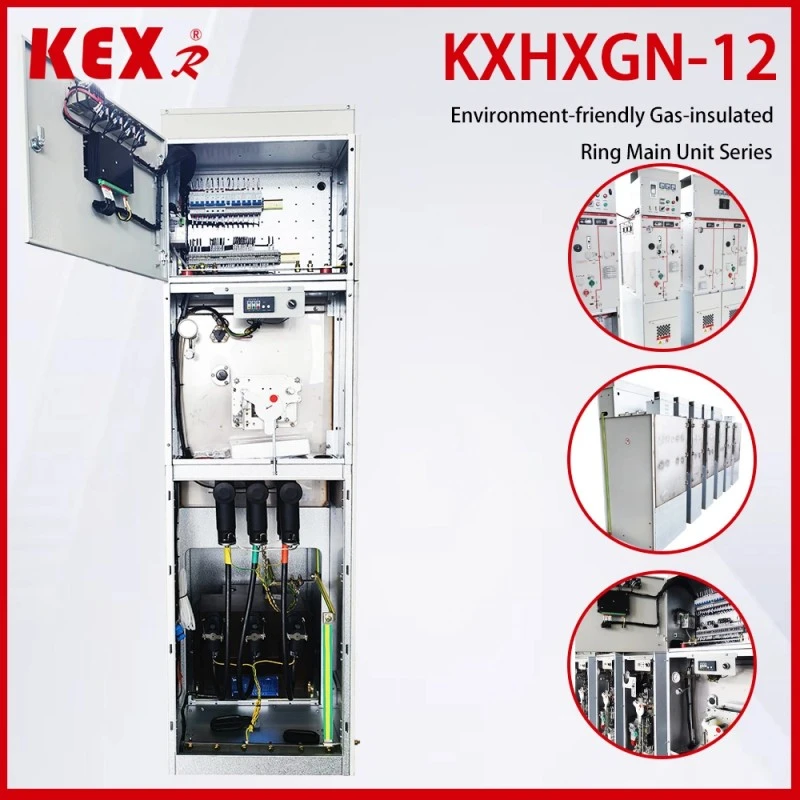

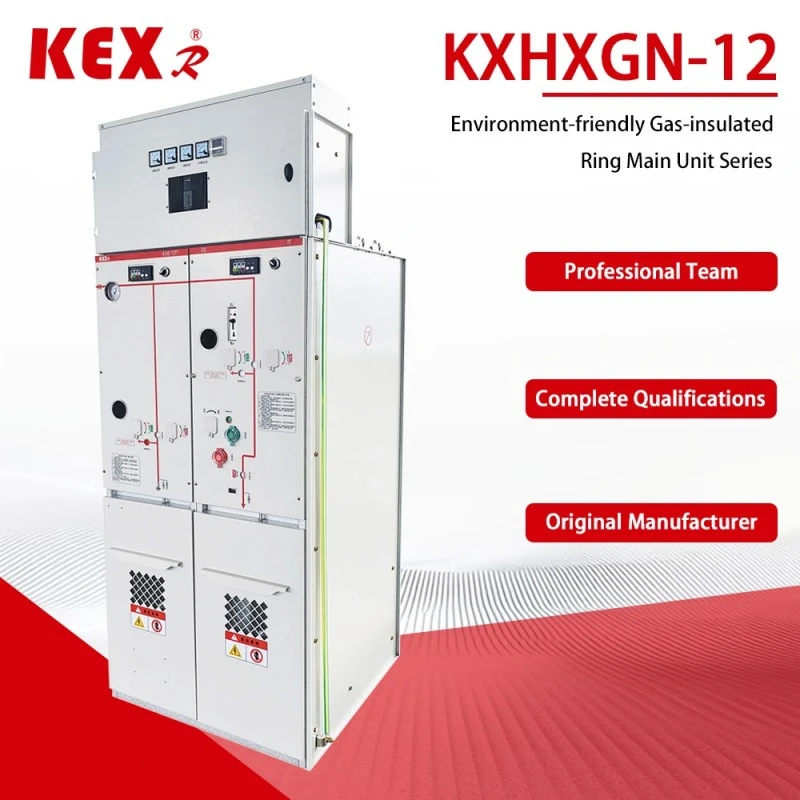

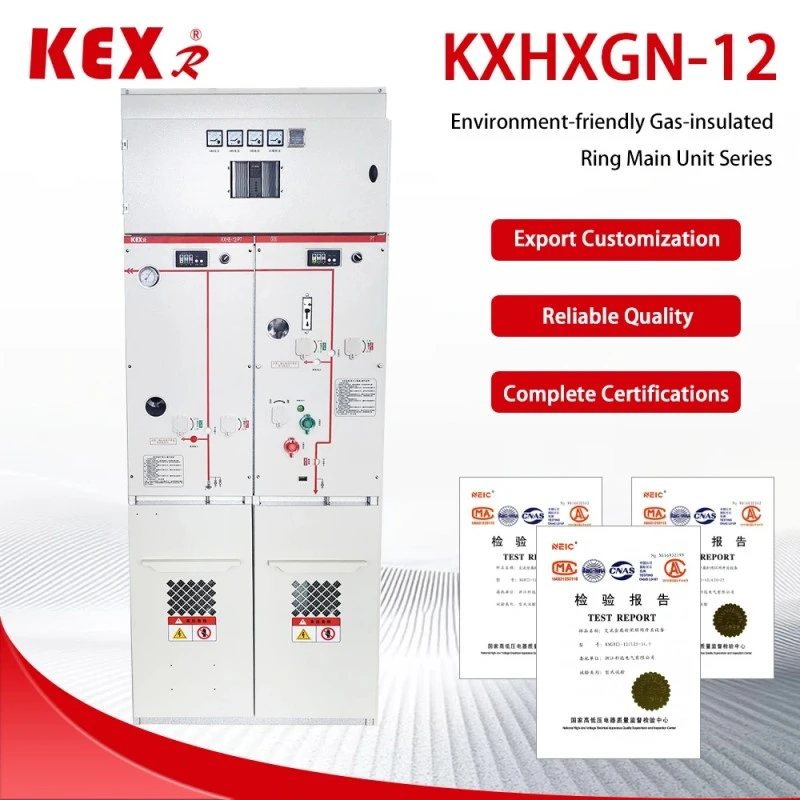

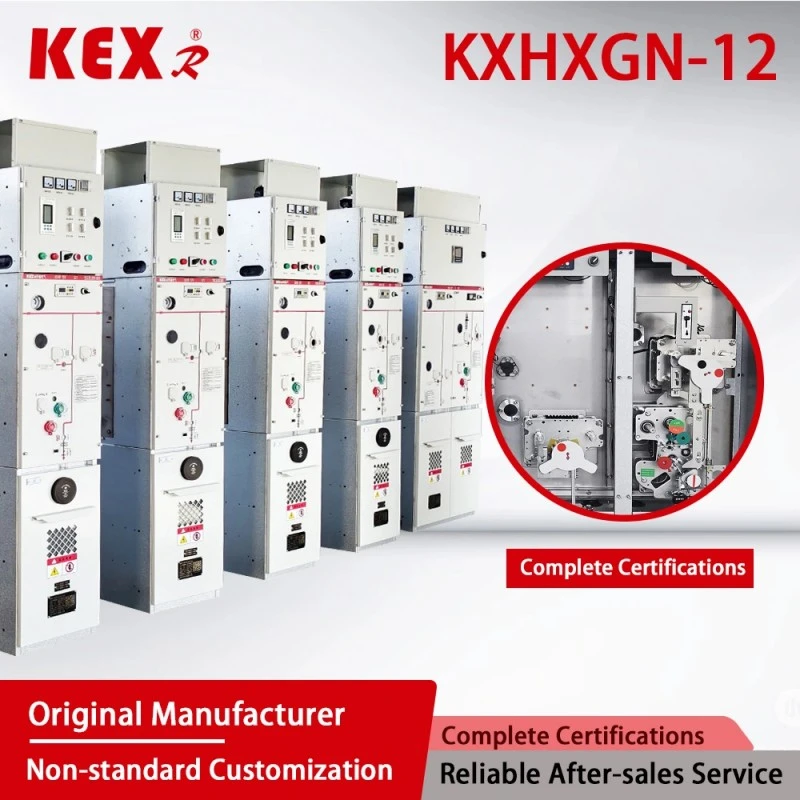

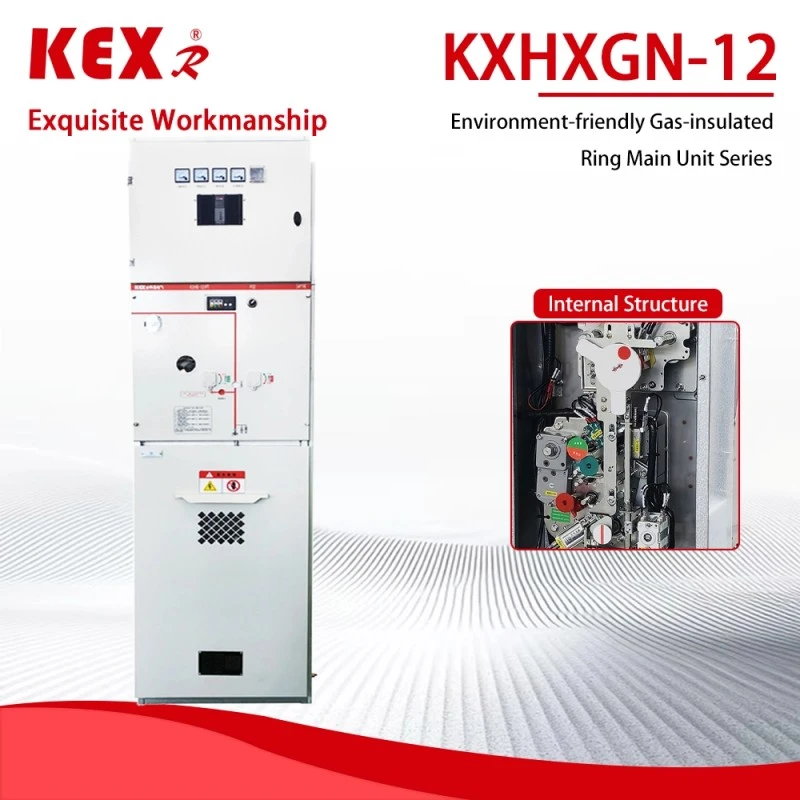

KXHXGN-12 type Miljøvenlig enhed produceret af KEXR, en leverandør af krafttransmissions- og distributionsudstyr i Kina, er et 12kV gasisoleret ringnetværksskab med miljøbeskyttelsesgas (såsom tør luft, nitrogen eller blandet gas) som isoleringsmedium, som er velegnet til ringnetværksstrømforsyning, terminalstrømforsyning og små åbnings- og lukkestationer for distributionsnetværk.
Model: KXHXGN-12
Mærke: KEXR
Model: KXHXGN-12
Mærke: KEXR
● Hovedfunktion ved miljøvenlig enhed
(1) Miljøbeskyttelsesfordele
◆Gratis SF-gas: Miljøvenlig enhed bruger tør luft, nitrogen eller ny miljøbeskyttelsesgas (såsom G, AirPlus® osv.), der er i overensstemmelse med EU's F-gas-regler og Kinas "dobbeltkulstof"-politik.
◆Lav kulstofemission: Sammenlignet med SF-ringnetværkskabinet nærmer GWP (Global Warming Potential) sig nul.
(2) Strukturelt design

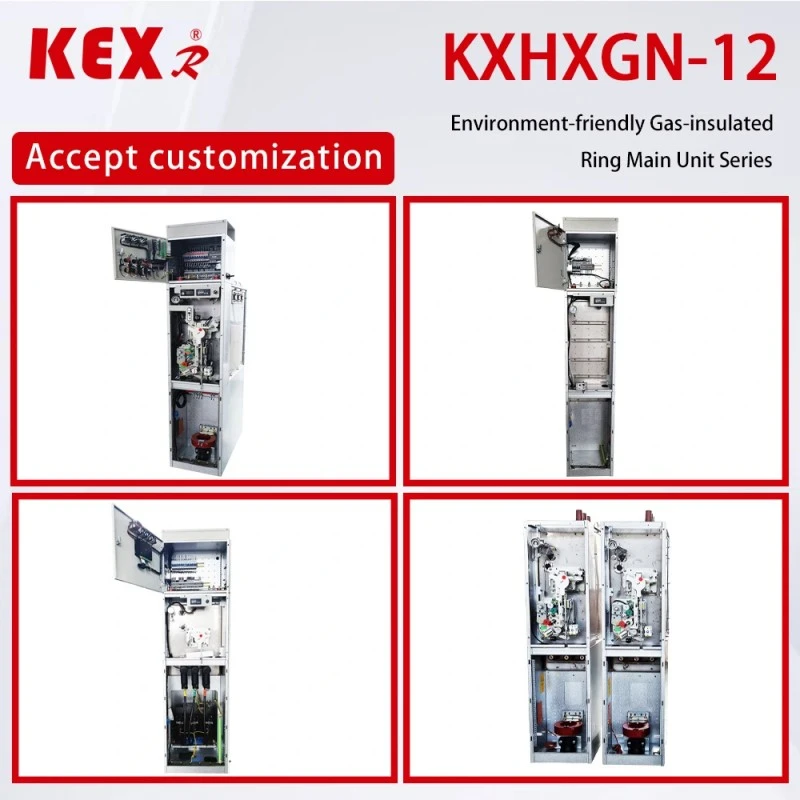

◆Modulært design: Den miljøvenlige enhed indgående linje, udgående linje, måling og PT kan udvides.
◆Lukket struktur: Beskyttelsesniveauet af den miljøvenlige enhed når IP67, som er støvtæt, fugttæt og kondensbestandig, velegnet til barske miljøer.
◆Kompakt størrelse: Det sparer plads end AIS-ringnetværkskabinet og er mere miljøvenligt end traditionelt SF₆ GIS.
(3) Intelligente muligheder
Intelligent overvågning (såsom DTU, online temperaturmåling, partiel udledningsovervågning osv.) kan vælges til at understøtte Internet of Things (IoT) adgang og realisere fjernbetjening og vedligeholdelse.
● Tekniske parametre for den miljøvenlige enhed
◆ Afbryderskab
|
Punkt |
Enhed |
Data |
|||
|
Nominel spænding |
KV |
12 |
|||
|
Nominel frekvens |
HZ |
50 |
|||
|
Nominel isoleringsniveau |
1Min arbejdsfrekvens modstå Spænding |
At groud, fase til fase |
KV |
42 |
|
|
Pause |
48 |
||||
|
Lysimpuls modstår spænding (peak) |
At groud, fase til fase |
KV |
75 |
||
|
Pause |
85 |
||||
|
1 min strømfrekvens modstår spænding af hjælpe-/kontrolkredsløb (til jord) |
KV |
2 |
|||
|
Nominel strøm |
A |
630 |
|||
|
Nominel kortsigtet modstå strøm (virtuel værdi) |
Hovedkreds/jordingsafbryder |
kA |
25/4s |
||
|
Jordingskredsløb |
kA |
21,7/4s |
|||
|
Nominel topmodstandsstrøm |
Hovedkreds/jordingsafbryder |
kA |
63 |
||
|
Jordingskredsløb |
kA |
54.5 |
|||
|
Nominel kortslutningsbrudstrøm og tider |
kA/Tid |
25/30 |
|||
|
Nominel kortslutningslukkestrøm (peak) |
kA |
63 |
|||
|
Nominel kabelopladningsbrudstrøm |
A |
25 |
|||
|
Nominel driftssekvens for afbryderen O-0,3s-CO-180s-CO |
|
|
|||
|
Mekanisk liv |
Afbryder/afbryder |
Tid |
10000/3000 |
||
|
IP grad |
Forseglet æske |
|
IP67 |
||
|
Swichgear skal |
|
IP4X |
|||
|
Gastryk |
Nominel gasopladningsniveau (20 ℃, manometertryk) |
Mpa |
0.02 |
||
|
Nominel gas Min. funktionsniveau (20 ℃, manometertryk) |
Mpa |
0 |
|||
|
Tætningsydelse, |
Årlig lækagerate |
%/År |
≤0,05 |
||
◆Læs afbryderskab
|
Punkt |
Enhed |
Data |
|||
|
Nominel spænding |
KV |
12 |
|||
|
Nominel frekvens |
HZ |
50 |
|||
|
Nominel isoleringsniveau |
1Min arbejdsfrekvens modstå Spænding |
|
KV
|
|
|
|
|
|
||||
|
Lysimpuls modstår spænding (peak) |
|
KV
|
|
||
|
|
|
||||
|
1 min strømfrekvens modstår spænding af hjælpe-/kontrolkredsløb (til jord) |
KV |
2 |
|||
|
Nominel strøm |
A |
630 |
|||
|
Nominel kortsigtet modstå strøm (virtuel værdi) |
Hovedkreds/jordingsafbryder |
KA |
25/4s |
||
|
Jordingskredsløb |
KA |
21,7/4s |
|||
|
Nominel topmodstandsstrøm |
Hovedkreds/jordingsafbryder |
KA |
63 |
||
|
Jordingskredsløb |
KA |
54.5 |
|||
|
Nominel kortslutningslukkestrøm (peak) |
Belastningskontakt/jordingskontakt |
KA |
63 |
||
|
Nominel aktiv belastningsafbrydelsesstrøm |
A |
630 |
|||
|
Nominel lukket sløjfe afbrydelsesstrøm |
A |
630 |
|||
|
5 % Nominel aktiv belastningsafbrydelsesstrøm |
A |
31.5 |
|||
|
Nominel kabelopladningsbrudstrøm |
A |
10 |
|||
|
Nominelle aktive belastningspausetider |
Tid |
100 |
|||
|
Afbrydelse af jordfejlsstrøm |
A/Tid |
31,5/10 |
|||
|
Ladestrømmen af ledninger og kabler afbrydes under jordfejl. |
A/Tid |
17.4/10 |
|||
|
Mekanisk liv |
Afbryder/afbryder |
A/Tid |
10000/3000 |
||
|
IP grad |
Forseglet æske |
|
IP67 |
||
|
Swichgear skal |
|
IP4X |
|||
|
Gastryk |
Nominel gasopladningsniveau (20 ℃, manometertryk) |
Mpa |
0.02 |
||
|
Nominel gas Min. funktionsniveau (20 ℃, manometertryk) |
Mpa |
0 |
|||
|
Tætningsydelse, |
Årlig lækagerate |
%/År |
≤0,05 |
||
● Implementeringsstandard for den miljøvenlige enhed
◆ Fælles tekniske krav i GB/T 1022-standarderne for højspændingskoblingsudstyr og kontroludstyr.
◆ GB/T39063640.5kV AC metalindkapslet koblingsudstyr og kontroludstyr.
◆ GB/T1985 Højspændingsvekselstrømafbryder og jordingskontakt
◆ GB/T38043.6-40.5kV AC højspændingsbelastningskontakt
◆ GB/T1984 Højspændings-vekselstrømsafbryder
◆ GB/T4208 IP-kode for skalbeskyttelsesniveau
◆ GB/T7354 Måling af delvis udladning
◆ GB/T311.1 Isoleringskoordinering Del 1: Definition, principper og regler
● Brug af betingelserne for den miljøvenlige enhed
◆ Maksimal temperatur: +45 grader Celsius;
◆ Minimumstemperatur: -25 grader Celsius;
◆ Maksimal temperatur: (24-timers gennemsnit) +35 grader Celsius;
◆ Maksimal gennemsnitlig relativ luftfugtighed (24 timer 1: ≤ 95 %; Højde: ≤ 1500 m; Seismisk kapacitet: 8 grader;
◆ Beskyttelsesgrad: opladet hustætning IP67, koblingsskabsskal IP4x；
◆ Den omgivende luft bør ikke være åbenlyst forurenet af ætsende brændbar gas og vanddamp.
◆ Der er ingen hyppige voldsomme vibrationer, og hårdhedsdesignet under hårde dele opfylder alle slags krav.
◆ Når det bruges under normale miljøforhold ud over GB/T3906, skal brugeren forhandle med KEXR

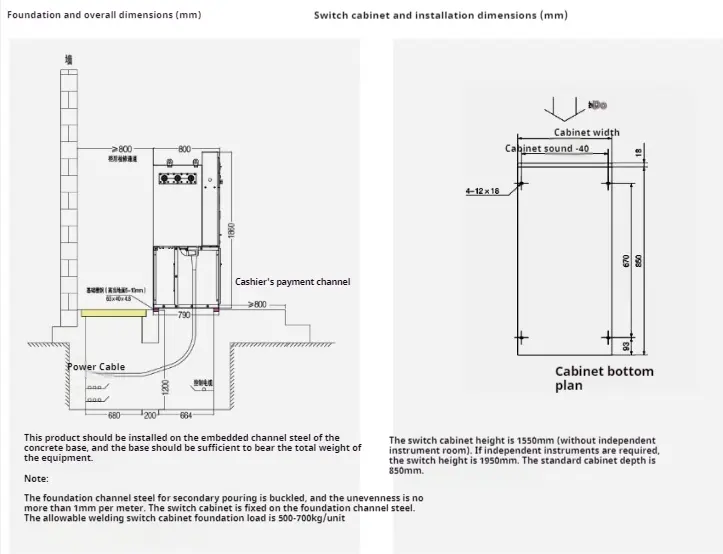

● Installationsvejledning
