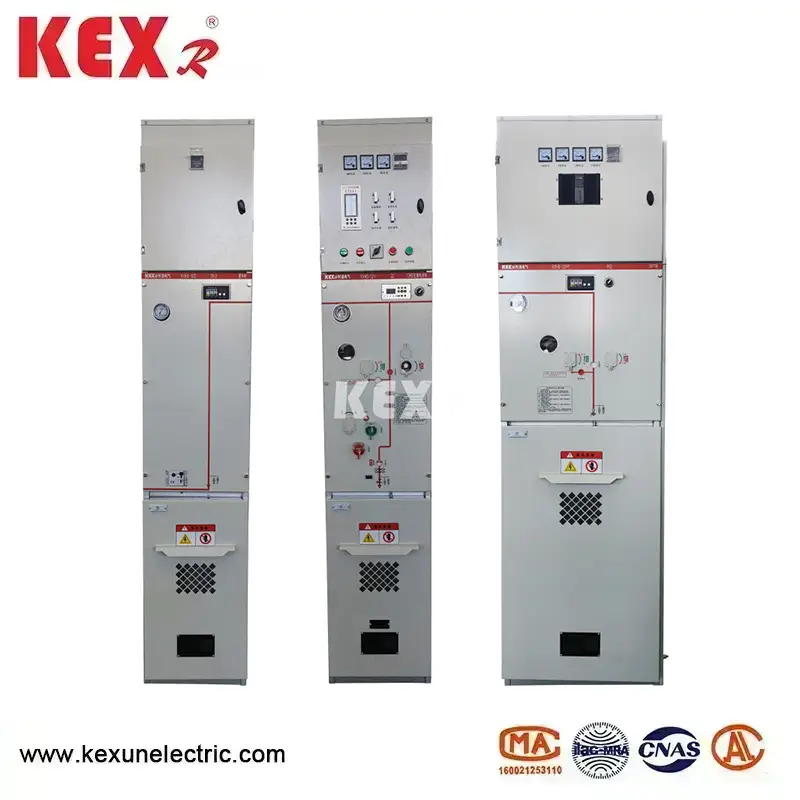

Miljøvenlig gasisolerende koblingsskab
Det miljøvenlige gasisolerende koblingsskab produceret af Kina-fabrikken Kexun Electric Co., Ltd har egenskaberne af enkel struktur, fleksibel betjening, pålidelig sammenlåsning og bekvem installation og er især velegnet til strømdistribution i urbane boligområder, små sekundære transformerstationer, omstillingsstationer, kabelforgreningsbokse, bokstype understationer, industri- og minedriftsvirksomheder, vindmøller, industri- og minedriftsvirksomheder, industri- og minedriftsvirksomheder, industri- og minedriftsvirksomheder, indkøbscentre, metrostationer, indkøbscentre, hospitaler, metrostationer, jernbaner, tunneler og andre steder.
Model: KXHB-12
Mærke: KEXR
Model: KXHB-12
Mærke: KEXR

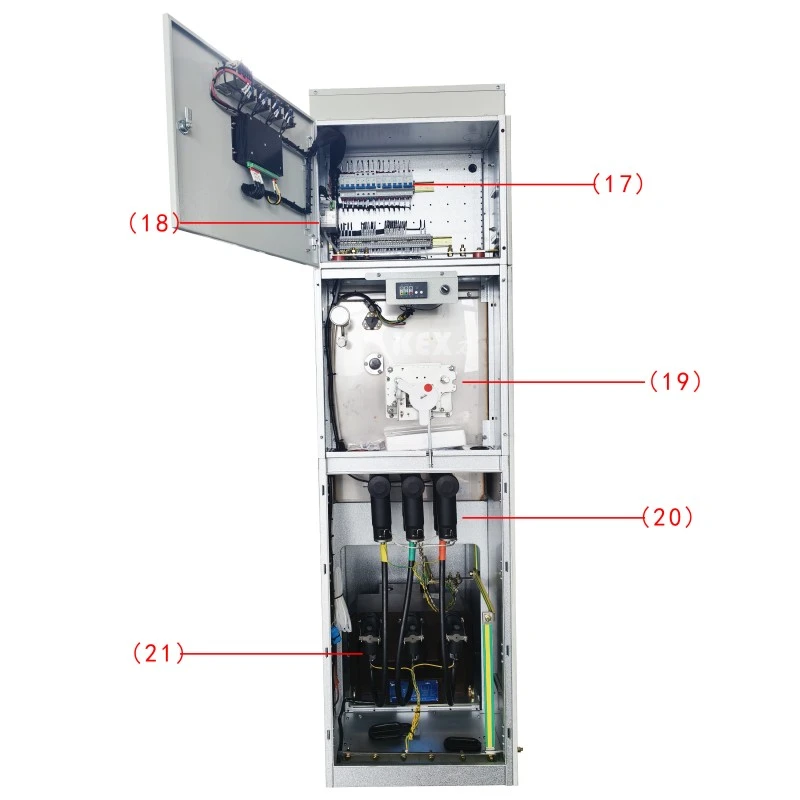

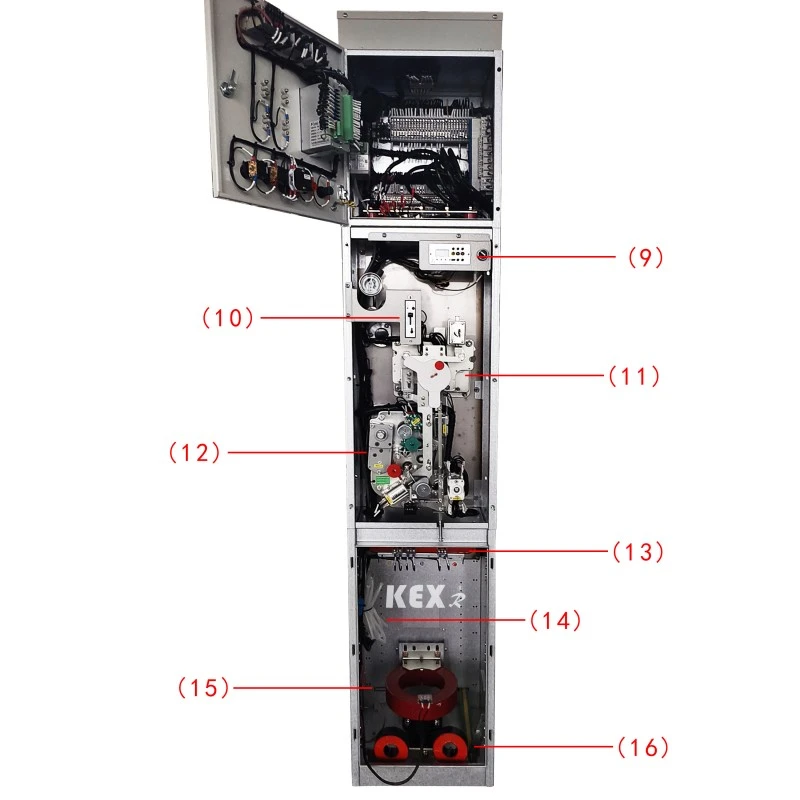

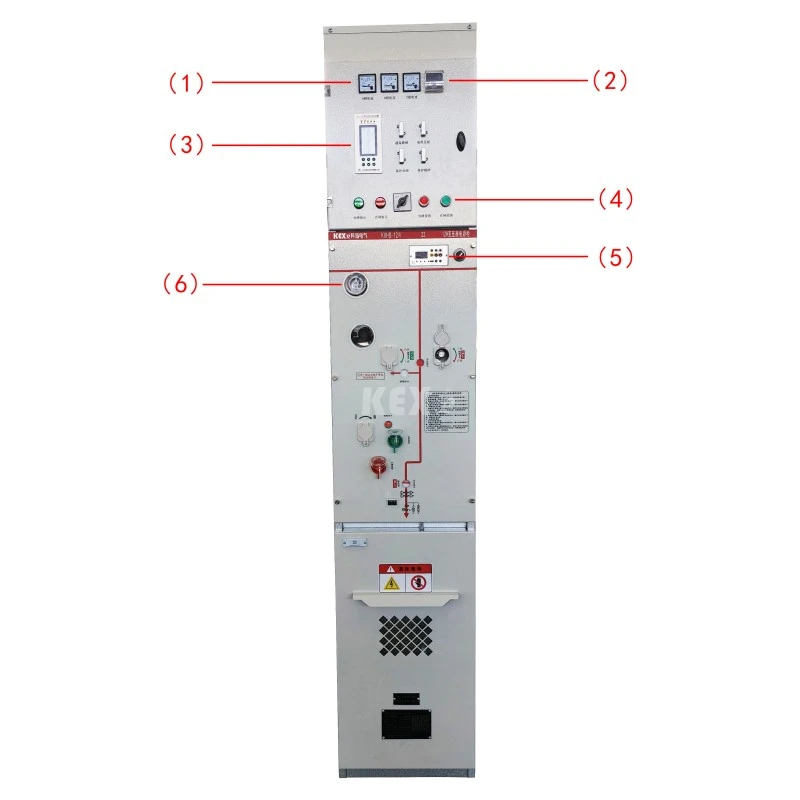

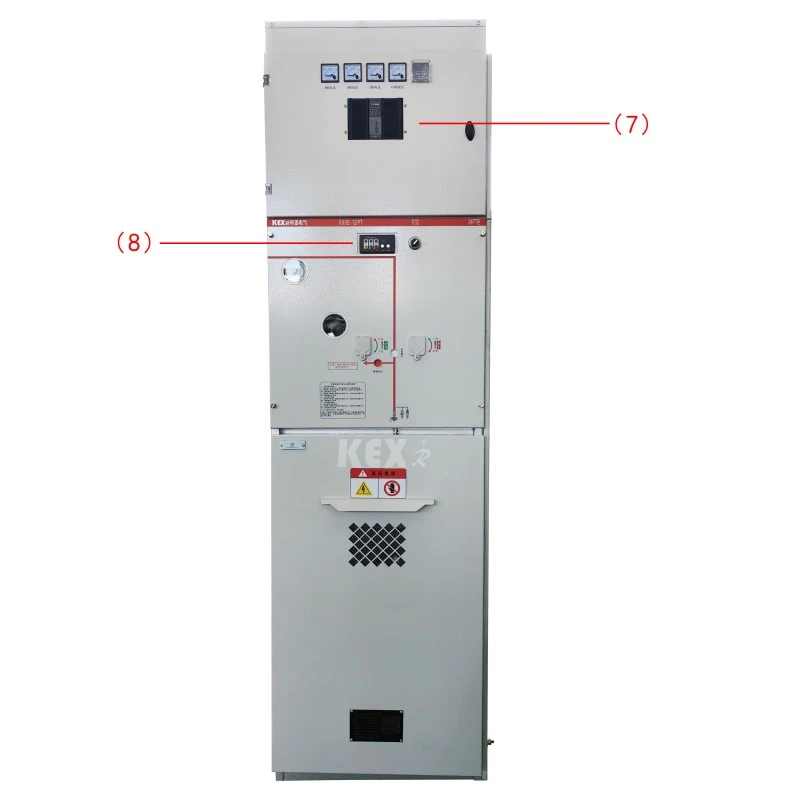

●Komponenter

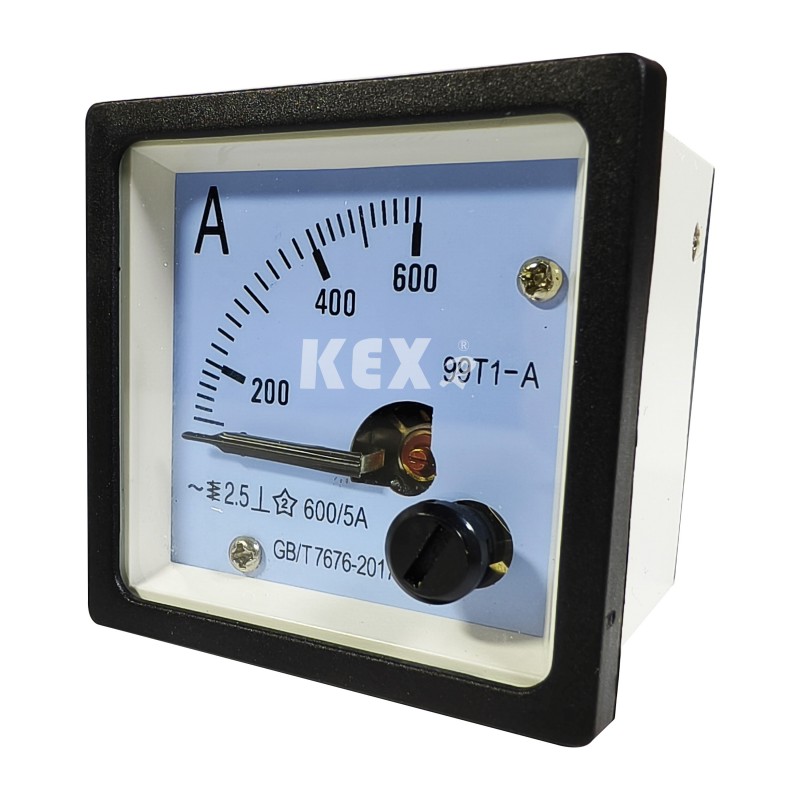

1.Amperemeter

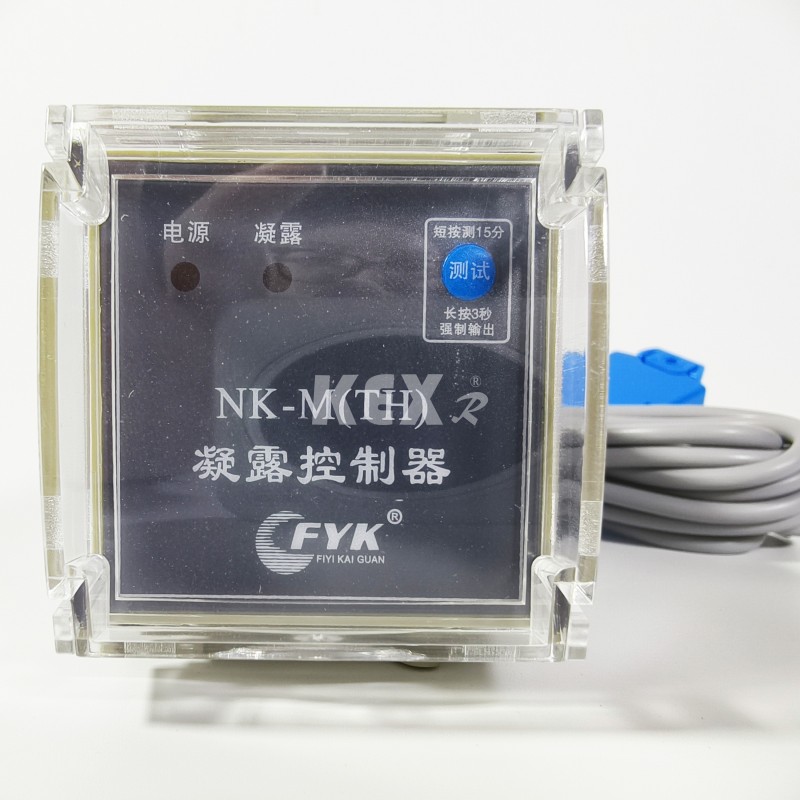

2.Kondenseringsregulator

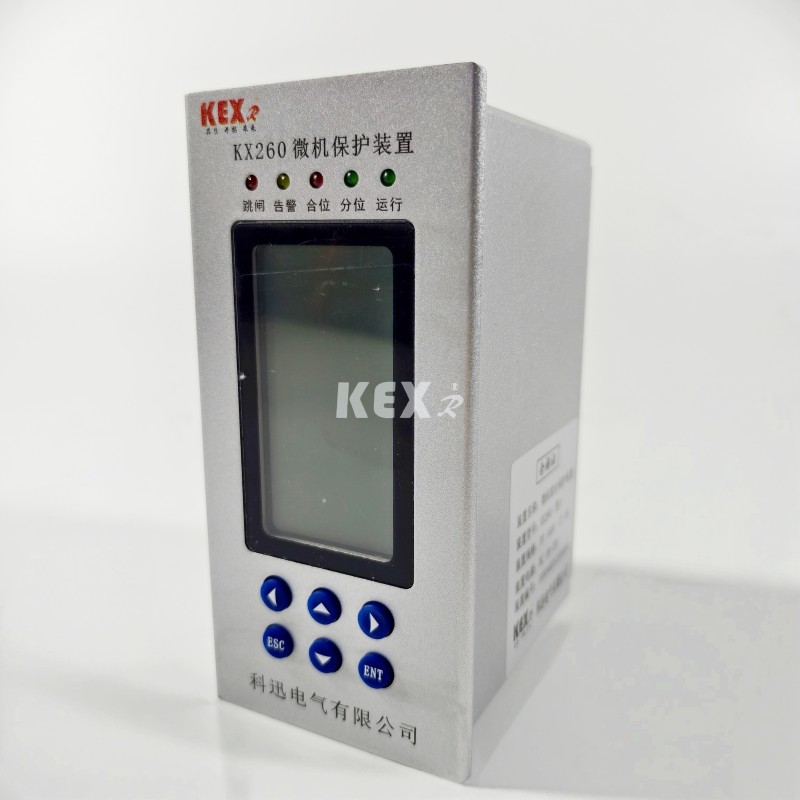

3. Mikrocomputer beskyttelsesenhed

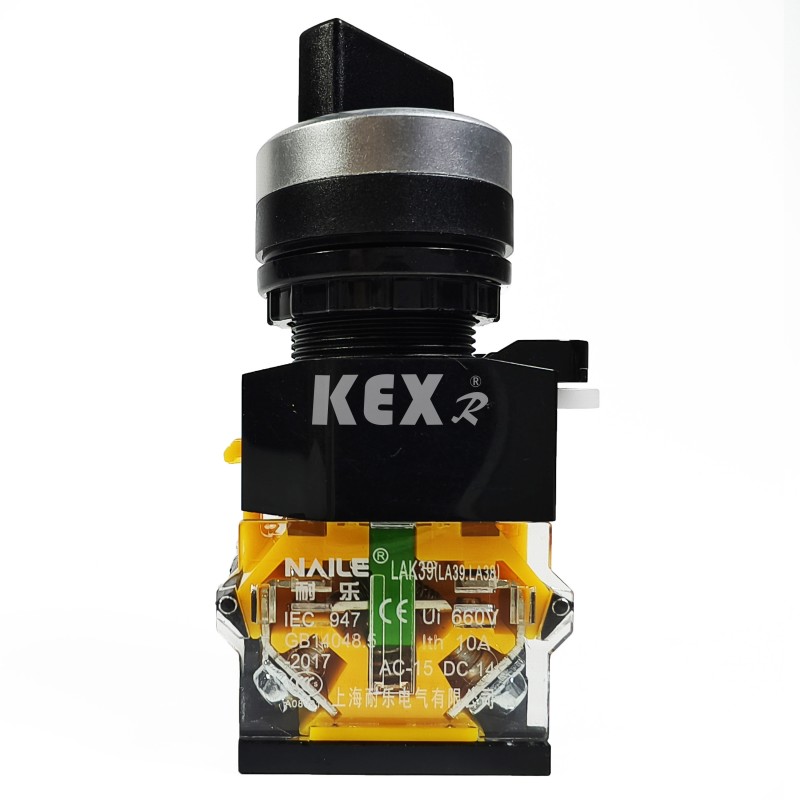

4. Knap

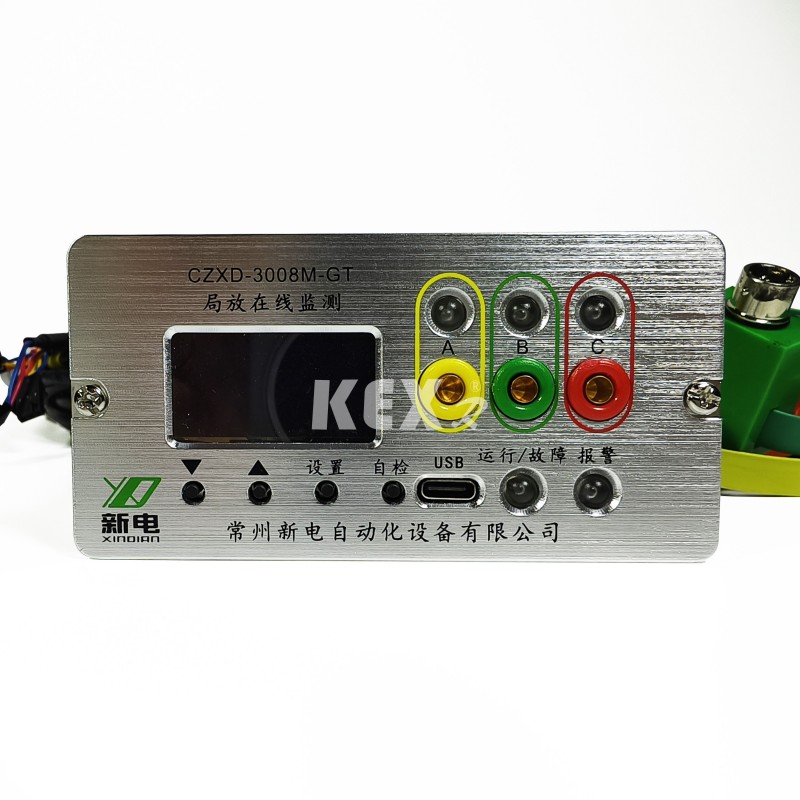

5.Delvis udladningsdetektor

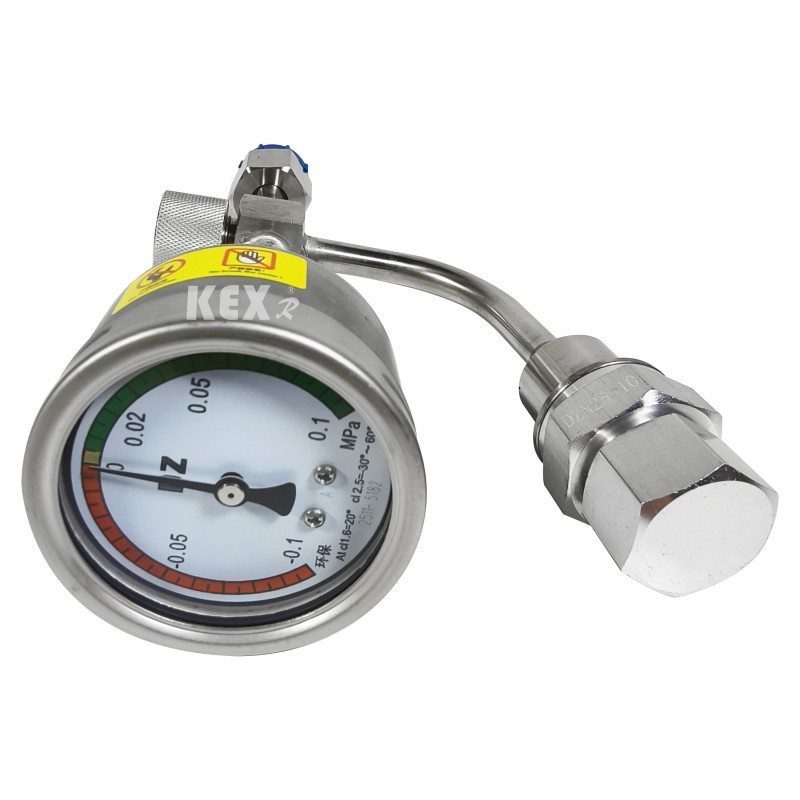

6.Barometer

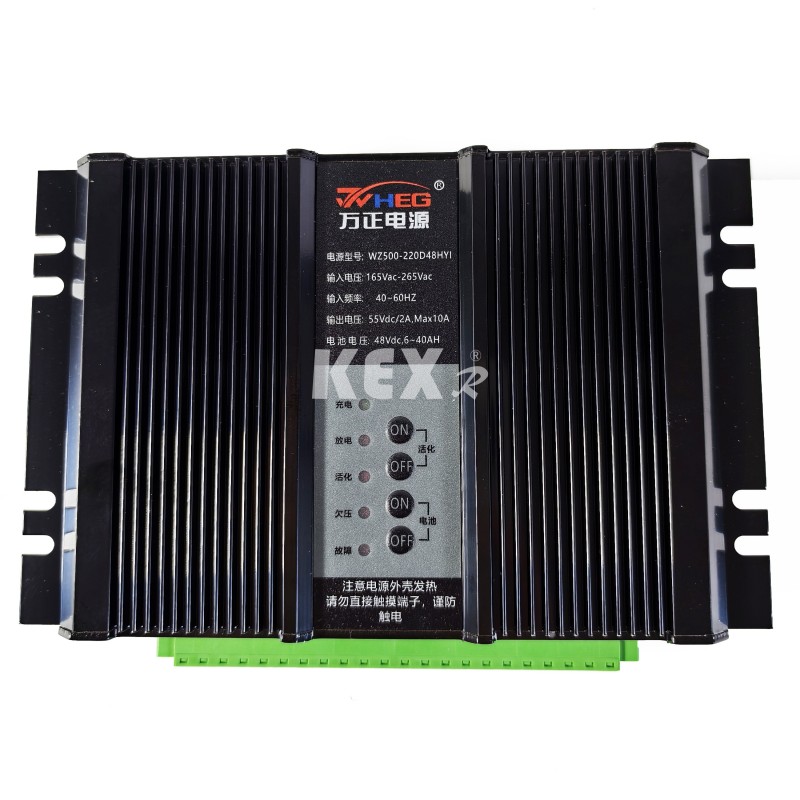

7.Strømforsyning

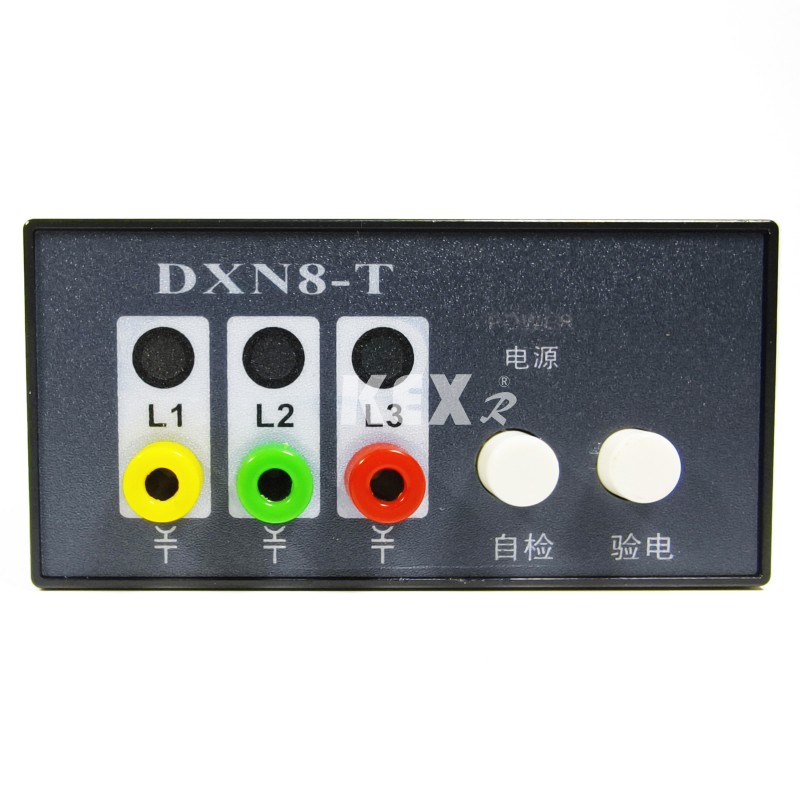

8. Opladet display

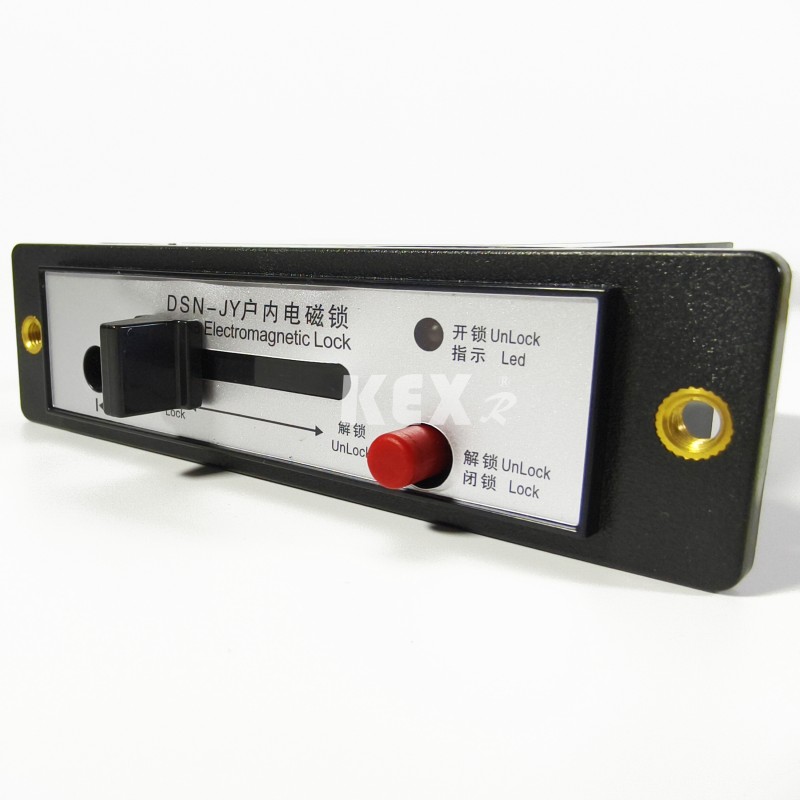

10.Elektromagnetisk lås

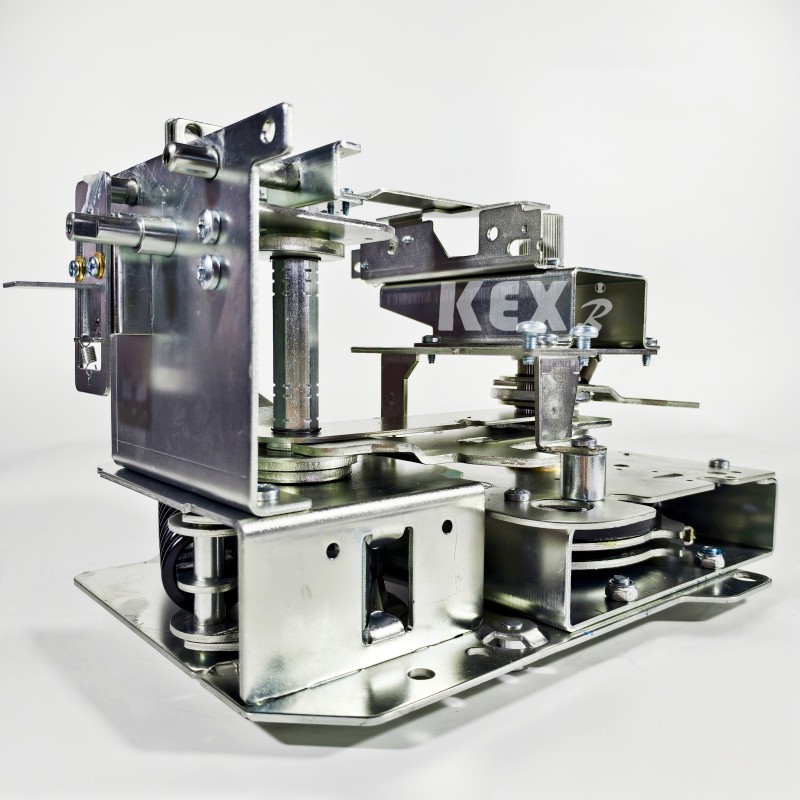

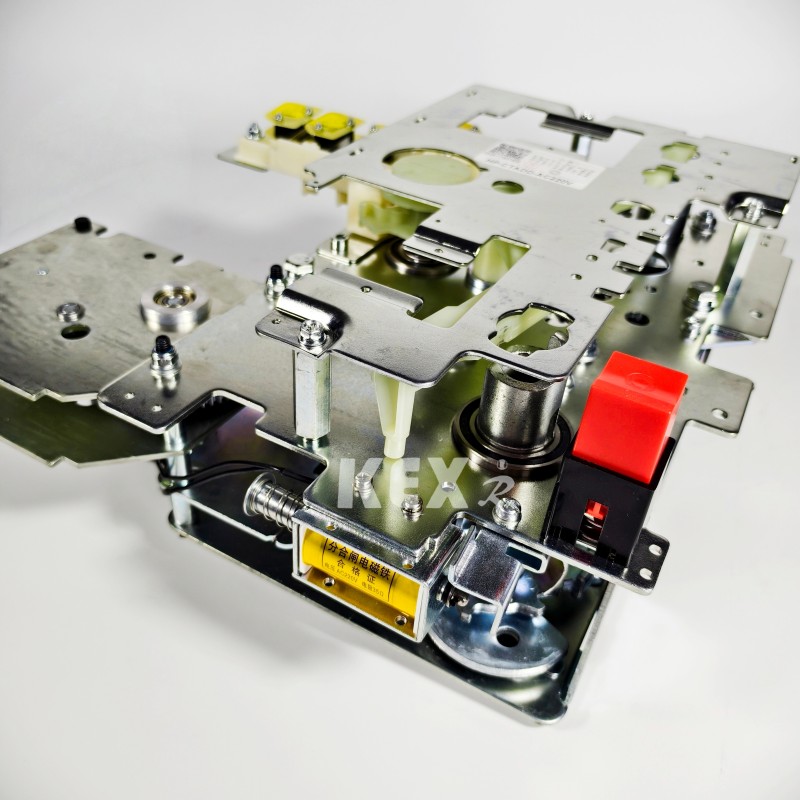

11. Manuel betjeningsmekanisme
12.Elektrisk betjeningsmekanisme

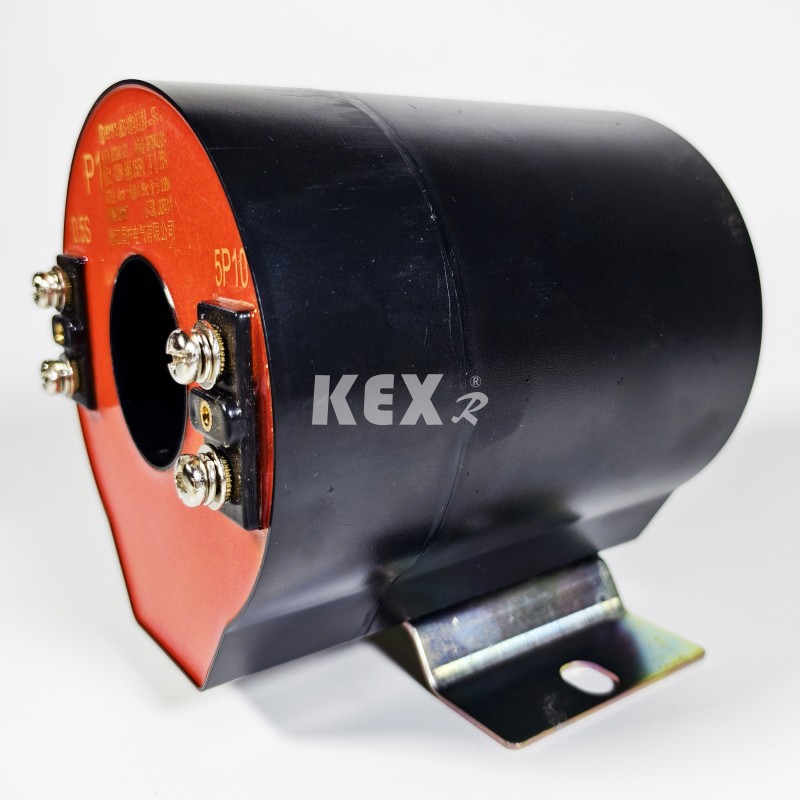

16. CT

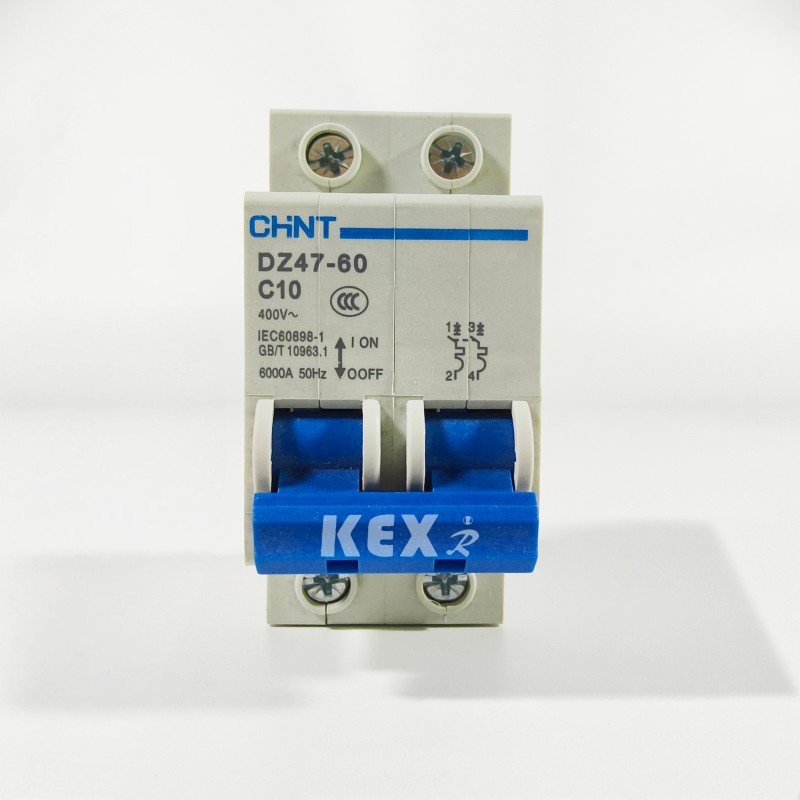

17.MCB

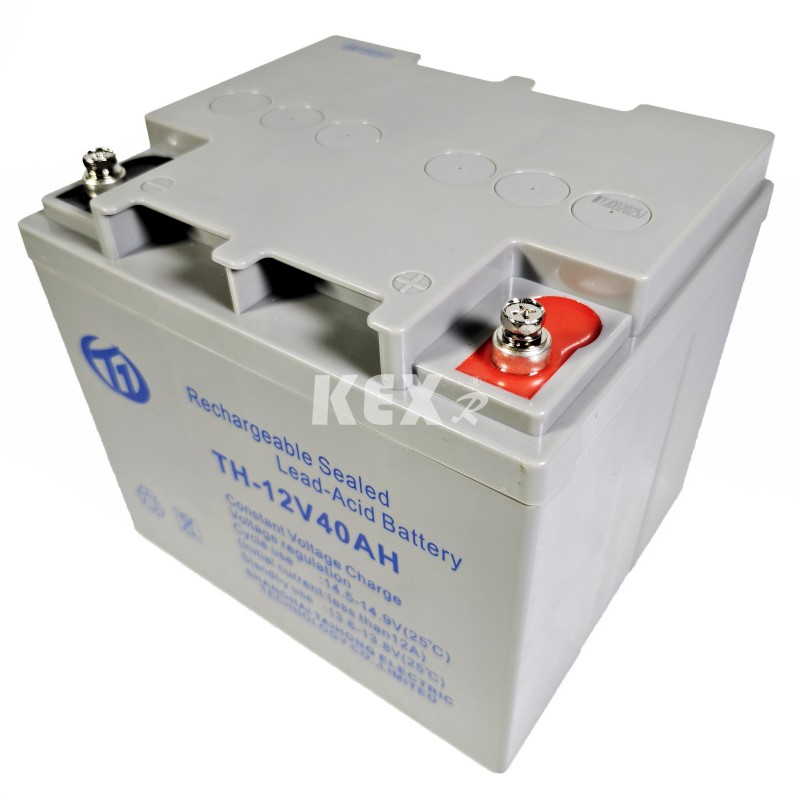

18.lagerbatteri

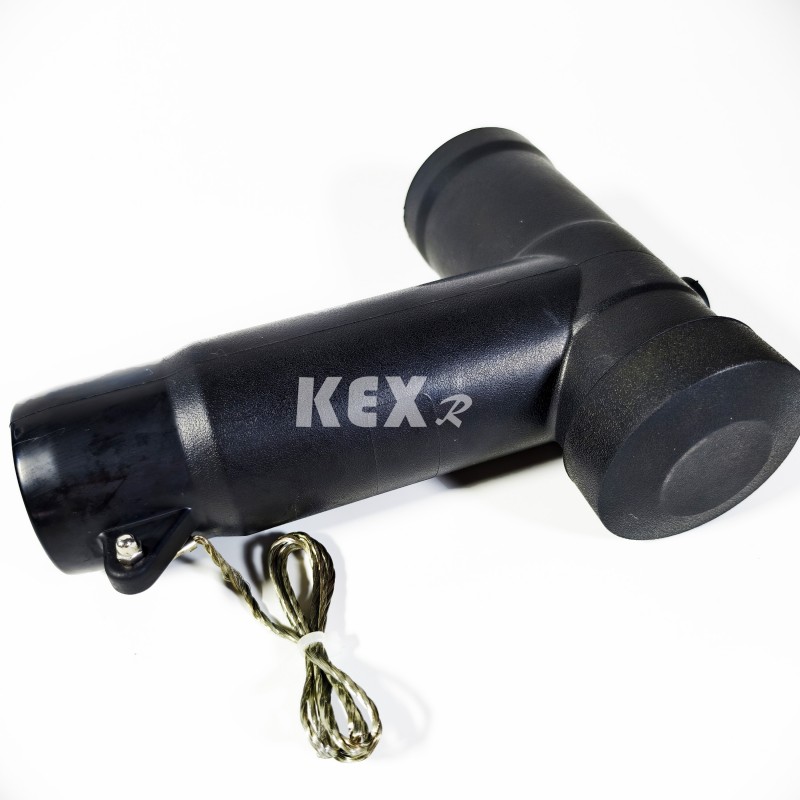

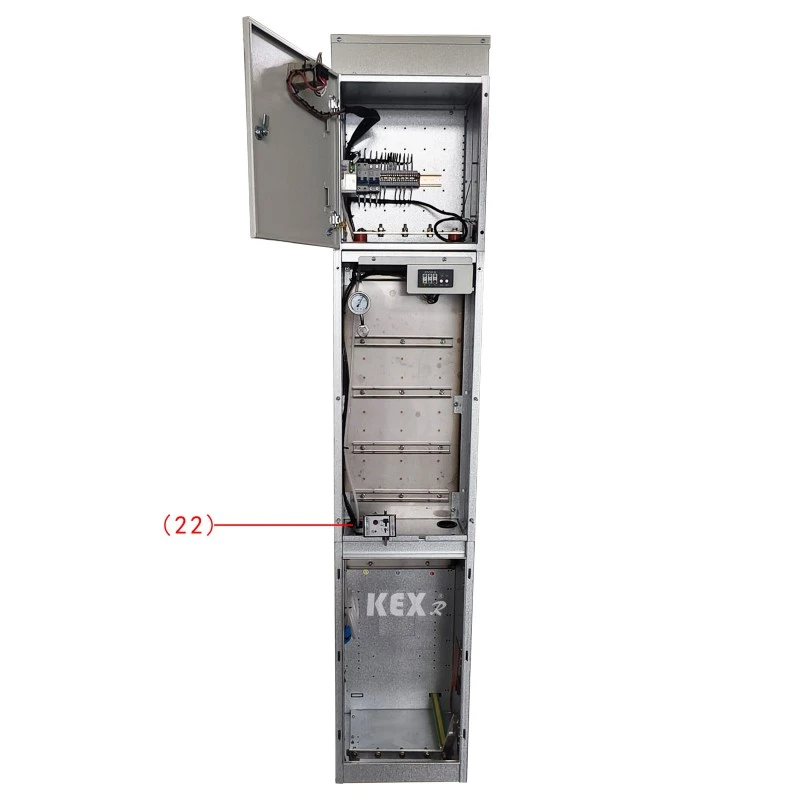

20. Kabelstik
● Brugsbetingelser
◆ Temperatur: -25 ~ 45 ℃
◆ Max daglig temperatur: 35℃
◆ IP-grad: Opladet hustætning IP67, koblingsskabsskal IP4x
◆ Den omgivende luft i det miljøvenlige gasisolerende koblingsskab bør ikke være åbenlyst forurenet af ætsende brændbar gas og vanddamp.
◆ Der er ingen hyppige voldsomme vibrationer, og hårdhedsdesignet under hårde dele opfylder forskellige krav.
● Standarder
KXHB-12 type Miljøvenlig gasisolerende koblingsskab opfylder nedenstående standarder
◆Fælles tekniske krav i GB/T 1022-standarder for højspændingskoblingsudstyr og kontroludstyr. ◆ GB/T39063640.5kV AC metalindkapslet koblingsudstyr og kontroludstyr.
◆ GB/T1985 Højspændings AC-afbryder og jordforbindelse
◆ GB/T38043.6-40.5kV AC højspændingsbelastningskontakt
◆ GB/T1984 Højspændings-vekselstrømsafbryder
◆ GB/T4208 IP-kode for skalbeskyttelsesniveau
◆ GB/T7354 Måling af delvis udladning
◆ GB/T311.1 Isoleringskoordinering Del 1: Definition, principper og regler
●Teknisk parametertabel af miljøvenlig gasisoler koblingsskab
◆ Afbryderskab
|
Punkt |
Enhed |
Data |
|||
|
Nominel spænding |
KV |
12 |
|||
|
Nominel frekvens |
HZ |
50 |
|||
|
Nominel isoleringsniveau |
1Min arbejdsfrekvens modstå Spænding |
At groud, fase til fase |
KV |
42 |
|
|
Pause |
48 |
||||
|
Lysimpuls modstår spænding (peak) |
At groud, fase til fase |
KV |
75 |
||
|
Pause |
85 |
||||
|
1 min strømfrekvens modstår spænding af hjælpe-/kontrolkredsløb (til jord) |
KV |
2 |
|||
|
Nominel strøm |
A |
630 |
|||
|
Nominel kortsigtet modstå strøm (virtuel værdi) |
Hovedkreds/jordingsafbryder |
kA |
25/4s |
||
|
Jordingskredsløb |
kA |
21,7/4s |
|||
|
Nominel topmodstandsstrøm |
Hovedkreds/jordingsafbryder |
kA |
63 |
||
|
Jordingskredsløb |
kA |
54.5 |
|||
|
Nominel kortslutningsbrudstrøm og tider |
kA/Tid |
25/30 |
|||
|
Nominel kortslutningslukkestrøm (peak) |
kA |
63 |
|||
|
Nominel kabelopladningsbrudstrøm |
A |
25 |
|||
|
Nominel driftssekvens for afbryderen O-0,3s-CO-180s-CO |
|
|
|||
|
Mekanisk liv |
Afbryder/afbryder |
Tid |
10000/3000 |
||
|
IP grad |
Forseglet æske |
|
IP67 |
||
|
Koblingsskal |
|
IP4X |
|||
|
Gasspænding |
Nominel gasopladningsniveau (20 ℃, målerspænding) |
Mpa |
0.02 |
||
|
Nominel gas Min funktionsniveau (20 ℃, målespænding) |
Mpa |
0 |
|||
|
Tætningsydelse, |
Årlig lækagerate |
%/År |
≤0,05 |
||
◆Læs afbryderskab
|
Punkt |
Enhed |
Data |
|||
|
Nominel spænding |
KV |
12 |
|||
|
Nominel frekvens |
HZ |
50 |
|||
|
Nominel isoleringsniveau |
1Min arbejdsfrekvens modstå Spænding |
|
KV
|
|
|
|
|
|
||||
|
Lysimpuls modstår spænding (peak) |
|
KV
|
|
||
|
|
|
||||
|
1 min strømfrekvens modstår spænding af hjælpe-/kontrolkredsløb (til jord) |
KV |
2 |
|||
|
Nominel strøm |
A |
630 |
|||
|
Nominel kortsigtet modstå strøm (virtuel værdi) |
Hovedkreds/jordingsafbryder |
KA |
25/4s |
||
|
Jordingskredsløb |
KA |
21,7/4s |
|||
|
Nominel topmodstandsstrøm |
Hovedkreds/jordingsafbryder |
KA |
63 |
||
|
Jordingskredsløb |
KA |
54.5 |
|||
|
Nominel kortslutningslukkestrøm (peak) |
Belastningsafbryder/jordingskontakt |
KA |
63 |
||
|
Nominel aktiv belastningsafbrydelsesstrøm |
A |
630 |
|||
|
Nominel lukket sløjfe afbrydelsesstrøm |
A |
630 |
|||
|
5 % Nominel aktiv belastningsafbrydelsesstrøm |
A |
31.5 |
|||
|
Nominel kabelopladningsbrudstrøm |
A |
10 |
|||
|
Nominelle aktive belastningspausetider |
Tid |
100 |
|||
|
Afbrydelse af jordfejlsstrøm |
A/Tid |
31,5/10 |
|||
|
Ladestrømmen af ledninger og kabler afbrydes under jordfejl. |
A/Tid |
17.4/10 |
|||
|
Mekanisk liv |
Afbryder/afbryder |
A/Tid |
10000/3000 |
||
|
IP grad |
Forseglet æske |
|
IP67 |
||
|
Koblingsskal |
|
IP4X |
|||
|
Gasspænding |
Nominel gasopladningsniveau (20 ℃, målerspænding) |
Mpa |
0.02 |
||
|
Nominel gas Min funktionsniveau (20 ℃, målespænding) |
Mpa |
0 |
|||
|
Tætningsydelse, |
Årlig lækagerate |
%/År |
≤0,05 |
||

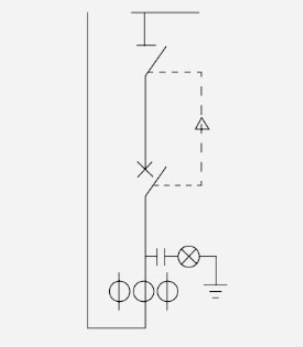

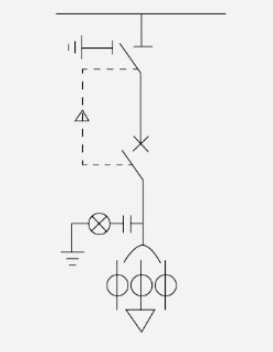

● Skabskonfigurationsskema

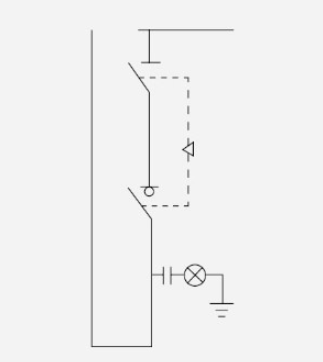

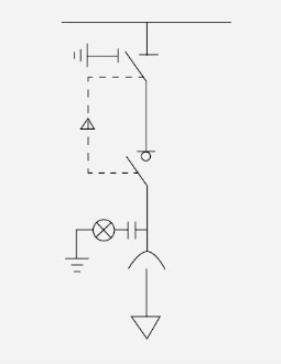

○ Skema 1
CL650 mm
◆Grundlæggende tilbehør
▶Belastningskontakt
▶To-stations afbryderkontakt
▶Live displaymåler
▶Standard samleskinne
▶Betjeningshåndtag
▶Kontakt samleskinne
◇ valgfrit tilbehør
▶Elektrisk betjeningsmekanisme
▶Digitalt displayinstrument
▶DC-strømforsyning elektromagnetisk låsepegeinstrument
▶Tre i to mekanisk sammenlåsning
▶On-line overvågning af afleder Lavspændingskammer
▶Digitalt displayinstrument
▶Passiv beskyttelse
▶Forhøjet sæde
▶Ensrettermodul
▶Lavspændingskammer
▶To i én mekanisk lynafleder med interlock
▶DC-strømforsyning (12h-24Ah) pegerinstrument elektromagnetisk lås Hævesæde

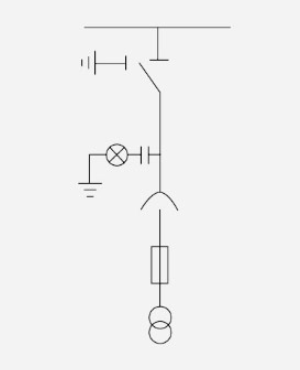

PTC 500 mm
◆Grundlæggende tilbehør
▶Belastningskontakt
▶Tre-stations adskiller live display standard busdrift
▶håndtag Spændingstransformer
▶PT smeltet rør
▶Albuekabelstik (inklusive kabel)
◇ valgfrit tilbehør
▶Elektrisk betjeningsmekanisme
▶Digitalt displayinstrument
▶DC-strømforsyning elektromagnetisk låsepegeinstrument
▶Tre i to mekanisk sammenlåsning On-line overvågning af afleder
▶Lavspændingskammer
▶Digitalt displayinstrument
▶Passiv beskyttelse
▶Forhøjet sæde Ensrettermodul
▶Lavspændingskammer
▶To i ét mekanisk interlock-redskab
▶DC-strømforsyning (12h-24Ah) pegeinstrument elektromagnetisk lås
▶Forhøjet sæde
PTi500 mm
◆Grundlæggende tilbehør
▶Tre-stations afbryder
▶Opladet display
▶Standard bus
▶Betjeningshåndtag
▶Spændingstransformer
▶PT smeltet rør
▶Albuekabelstik (inklusive kabel)
◇ valgfrit tilbehør
▶Elektrisk betjeningsmekanisme
▶Digitalt displayinstrument
▶DC-strømforsyning elektromagnetisk låsepegeinstrument
▶Tre i to mekanisk sammenlåsning
▶On-line overvågning af aflederen
▶Lavspændingskammer
▶Digitalt displayinstrument
▶Passiv beskyttelse
▶Forhøjet sæde
▶Ensrettermodul
▶Lavspændingskammer
▶To i én mekanisk låseafleder
▶DC-strømforsyning (12h-24Ah) pegeinstrument elektromagnetisk lås
▶Forhøjet sæde

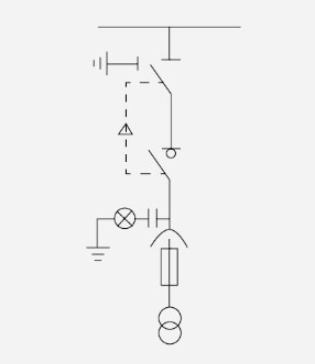

PT 500 mm
◆Grundlæggende tilbehør
▶Opladet display
▶Standard bus
▶Spændingstransformer
▶PT smeltet rør
▶Albuekabelstik (inklusive kabel)
◇ valgfrit tilbehør
▶Elektrisk betjeningsmekanisme
▶Digitalt displayinstrument
▶DC-strømforsyning elektromagnetisk låsepegeinstrument
▶Tre i to mekanisk sammenlåsning
▶On-line overvågning af aflederen
▶Lavspændingskammer
▶Digitalt displayinstrument
▶Passiv beskyttelse
▶Forhøjet sæde
▶Ensrettermodul
▶Lavspændingskammer
▶To i én mekanisk låseafleder
▶DC-strømforsyning (12h-24Ah) pegeinstrument elektromagnetisk lås
▶Forhøjet sæde
PTS500
◆Grundlæggende tilbehør
▶Spændingstransformer
▶PT smeltet rør
▶Albuekabelstik (inklusive kabel)
◇ valgfrit tilbehør
▶Lynafleder
▶On-line overvågning af aflederen
▶DC strømforsyning (12h-24Ah)
▶Lavspændingskammerpegeinstrument
▶Digital displayinstrument elektromagnetisk lås
▶Forhøjet sæde

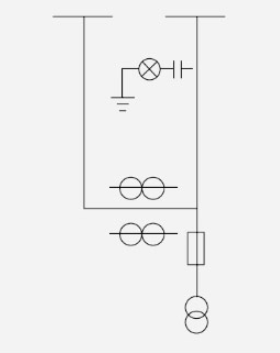

M 650 mm
◆Grundlæggende tilbehør
▶Opladet display
▶Lang og kort bus
▶Transfer bus
▶Spændingstransformer
▶PT smeltet rør doseringstank
▶Spændingstransformer
◇ valgfrit tilbehør
▶Lavspændingskammerpegeinstrument
▶Digital displayinstrument elektromagnetisk lås
▶Forhøjet sæde
▶Temperatur- og fugtighedsregulator
Bemærk: Hvis der tilføjes en positiv isoleringsafbryder før PT, skal skabets bredde ændres til 1000 mm, og andre dimensioner forbliver uændrede.
○ Skema 2
C 420 mm
◆Grundlæggende tilbehør
▶Tre-stations afbryder
▶Opladet display
▶Standard bus
▶Betjeningshåndtag
▶Belastningskontakt
◇ valgfrit tilbehør
▶Elektrisk betjeningsmekanisme lynafleder
▶Kaskoforsikring
▶Digitalt displayinstrument
▶DC-strømforsyning elektromagnetisk lås
▶Nulsekvens transformer
▶Fejlindikator (med temperaturmåling) viserinstrument ▶On-line overvågning af afleder
▶Passiv beskyttelse
▶Forhøjet sæde
▶Ensrettermodul
▶Strømtransformer med gennemgående kerne
▶Fejlindikator EKL-4
▶Lavspændingskammer
▶To i én mekanisk aflåsning
▶Låseanordning til jordforbindelse til indgående ledning
▶Tre i to mekanisk sammenlåsning
▶Kabeltilbehør
V 420 mm
◆Grundlæggende tilbehør
▶3 positions adskiller
▶Opladet display
▶Standard samleskinne
▶Betjeningshåndtag
▶Afbryder
▶CT
◇ valgfrit tilbehør
▶Elektrisk betjeningsmekanisme
▶Dodge-enhed
▶Kaskoforsikring
▶Digitalt displayinstrument
▶DC-strømforsyning elektromagnetisk lås
▶Nulsekvens transformer
▶Fejlindikator (med temperaturmåling) viserinstrument
▶On-line overvågning af aflederen
▶Passiv beskyttelse
▶Forhøjet sæde
▶Ensrettermodul
▶Strømtransformer med gennemgående kerne
▶Fejlindikator EKL-4 Lavspændingskammer
▶To i én mekanisk aflåsning
▶Låseanordning til jordforbindelse til indgående ledning
▶Tre i to mekanisk sammenlåsning
▶Kabeltilbehør
V 650 mm
◆Grundlæggende tilbehør
▶To-stations afbryder
▶Opladet display
▶Standard bus
▶Betjeningshåndtags afbryder
▶Strømtransformer
▶Forbinder bus
◇ valgfrit tilbehør
▶Elektrisk betjeningsmekanisme
▶Kaskoforsikring
▶Lavspændingskammer
▶To i én mekanisk aflåsning
▶Tre i to mekanisk sammenlåsning
▶DC-strømforsyning pegeinstrument
▶Digitalt displayinstrument
▶Forhøjet sæde
▶Passiv beskyttelse ensrettermodul
▶Elektromagnetisk lås
○ Skema 3
DI 420mm
◆Grundlæggende tilbehør
▶Opladet display
▶Standard samleskinne
◇ valgfrit tilbehør
▶ Kabeltilbehørsafleder
▶On-line overvågning af aflederen
▶Fejlindikator EKL-4 fejlindikator (med temperaturmåling) ▶Elektromagnetisk lås
▶Forhøjet sæde
DI 420mm
◆Grundlæggende tilbehør
▶Opladet display
▶Standard samleskinne
▶Betjeningshåndtag
▶2-positions adskiller
◇ valgfrit tilbehør
▶Lavspændingskammer
▶To i én mekanisk aflåsning
▶Tre i to mekanisk sammenlåsning
▶Elektromagnetisk låseløftesæde

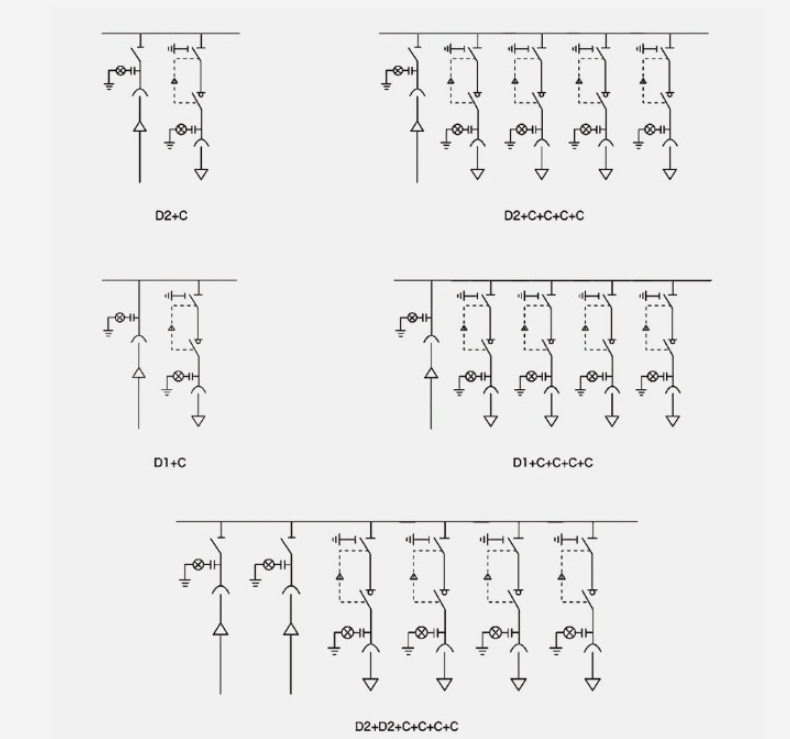

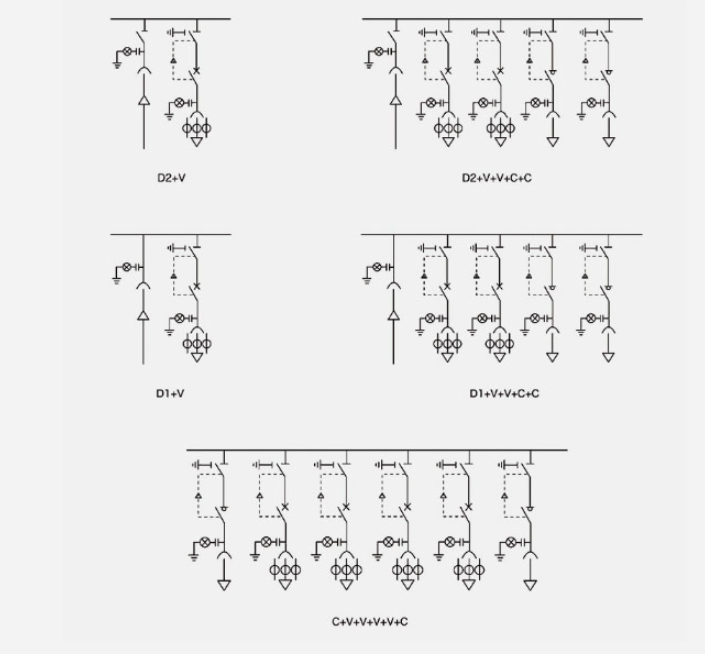

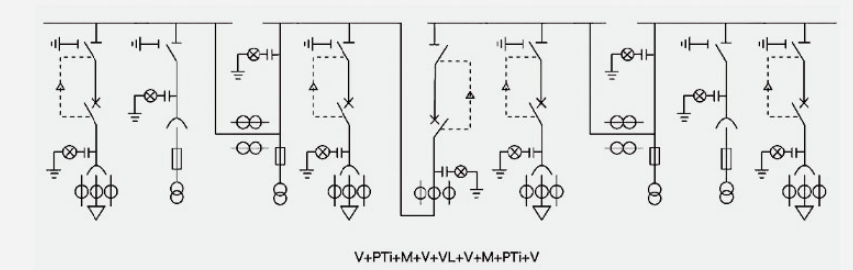

●Typisk skemakombination 1
Bemærk: Ovenstående typiske kombinationsreferenceskema kan kombineres på forskellige måder alt efter brugernes behov.
Typisk skemakombination 2
Bemærk: Ovenstående typiske kombinationsreferenceskema kan kombineres på forskellige måder alt efter brugernes behov.
ATS segmenteringsordning
● Skift betjeningsvejledning

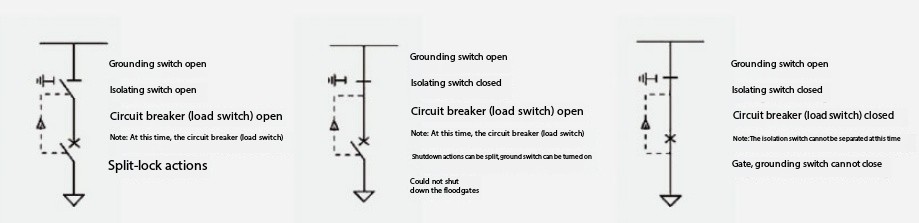

Kontaktposition, tilstand og interlock
Betjeningstrin:
Kraftoverførsel: Hæng (luk) de øvre og nedre døre med en afbryder (belastningsafbryder) → jordingskontakten med en afbryderkontakt → afbryderen (belastningsafbryderen) med en kraftoverførsel er fuldført.
Strømafbrydelse: Afbryder (belastningsafbryder) → afbryder → jordkontakt → afbryder (belastningsafbryder) er ubelastet (åbnet), og døren er mørklagt.
● Installationsvejledning

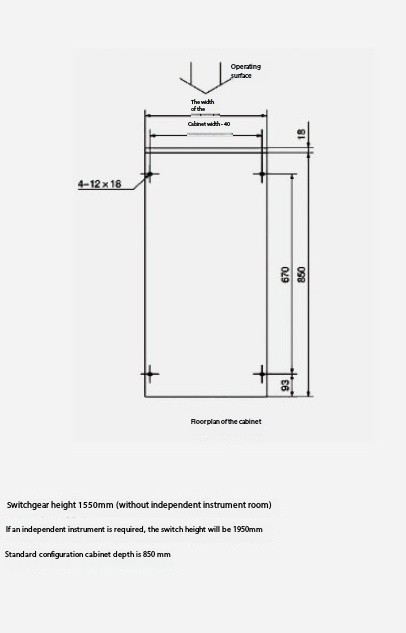

◆ Fundament og overordnede mål

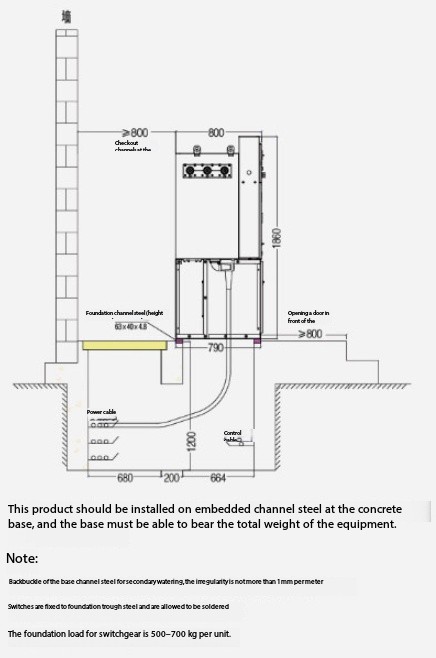

◆ Skab og overordnede installationsmål
