Miljøbeskyttelses koblingsudstyr

● Hovedfunktion i omstillingsudstyr til miljøbeskyttelse

(1) Miljøbeskyttelsesfordele

◆Gratis SF-gas: Miljøbeskyttelseskoblingsudstyr anvender tør luft, nitrogen eller ny miljøbeskyttelsesgas (såsom G, AirPlus® osv.), som er i overensstemmelse med EU's F-gas-regler og Kinas "dobbeltkulstof"-politik.

◆Lav kulstofemission: Sammenlignet med SF-ringnetværkskabinet nærmer GWP (Global Warming Potential) sig nul.

(2) Strukturelt design

◆Modulært design: Omstillingsenheden for miljøbeskyttelse af indgående linje, udgående linje, måling og PT kan udvides.

◆Indelukket struktur: Beskyttelsesniveauet  for miljøbeskyttelseskoblingsudstyr når IP67, som er støvtæt, fugttæt og kondensbestandigt, velegnet til barske miljøer.

◆Kompakt størrelse: Det sparer plads end AIS-ringnetværkskabinet og er mere miljøvenligt end traditionelt SF₆ GIS.

(3) Intelligente muligheder

Intelligent overvågning (såsom DTU, online temperaturmåling, partiel udledningsovervågning osv.) kan vælges til at understøtte Internet of Things (IoT) adgang og realisere fjernbetjening og vedligeholdelse.

● Tekniske parametre for omstillingsudstyret til miljøbeskyttelse

◆ Afbryderskab

◆Læs afbryderskab

● Implementeringsstandard for Environmental Protection switchgear

◆ Fælles tekniske krav i GB/T 1022-standarderne for højspændingskoblingsudstyr og kontroludstyr.

◆ GB/T39063640.5kV AC metalindkapslet koblingsudstyr og kontroludstyr.

◆ GB/T1985 Højspændingsvekselstrømafbryder og jordingskontakt

◆ GB/T38043.6-40.5kV AC højspændingsbelastningskontakt

◆ GB/T1984 Højspændings-vekselstrømsafbryder

◆ GB/T4208 IP-kode for skalbeskyttelsesniveau

◆ GB/T7354 Måling af delvis udladning

◆ GB/T311.1 Isoleringskoordinering Del 1: Definition, principper og regler

● Brug af betingelserne for miljøbeskyttelseskoblingsudstyret

◆ Maksimal temperatur: +45 grader Celsius;

◆ Minimumstemperatur: -25 grader Celsius;

◆ Maksimal temperatur: (24-timers gennemsnit) +35 grader Celsius;

◆ Maksimal gennemsnitlig relativ luftfugtighed (24 timer 1: ≤ 95 %; Højde: ≤ 1500 m; Seismisk kapacitet: 8 grader;

◆ Beskyttelsesgrad: opladet hustætning IP67, koblingsskabsskal IP4x；

◆ Den omgivende luft bør ikke være åbenlyst forurenet af ætsende brændbar gas og vanddamp.

◆ Der er ingen hyppige voldsomme vibrationer, og hårdhedsdesignet under hårde dele opfylder alle slags krav.

◆ Når det bruges under normale miljøforhold ud over GB/T3906, skal brugeren forhandle med KEXR

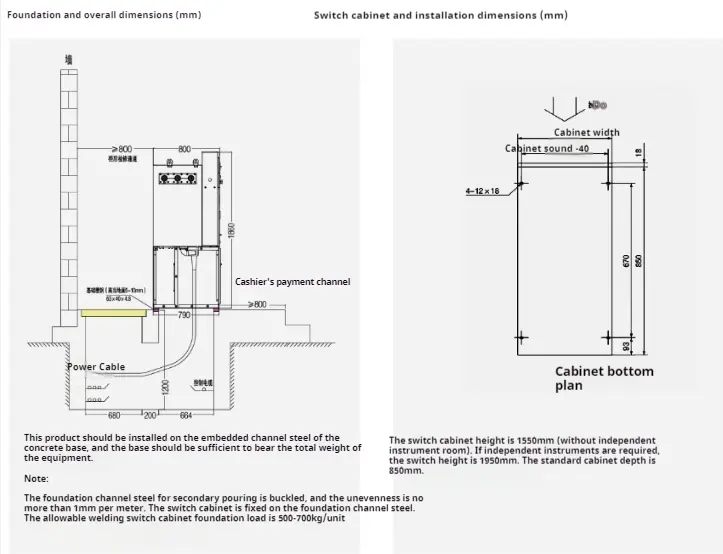

●Installationsvejledning
