Modular Ring Main Unit

○ Model betydning

○ Hovedanvendelse og applikationsomfang af HXGH-12-typen Modulær ringhøstenhed

Modular Ring hovedenhed er velegnet til indendørs komplette sæt på 3,6-12 kV trefaset vekselstrøm med 50Hz enkelt busafdeling, der bruges til at modtage og distribuere elektrisk energi, og har funktionerne til at kontrollere, beskytte og overvåge kredsløbet. Det kan anvendes til forskellige typer kraftværker, stationer, industrielle og minedriftsvirksomheder, højhuse og andre steder, og kan også kombineres med ringnetværksskabe, der skal bruges til skiftestationer.

○ Hovedstruktur og egenskaber ved HXGH-12-typen Modulær ring hovedenhed

▶ Den modulære ringens hovedenhed svejses med vinkelstål af høj kvalitet.

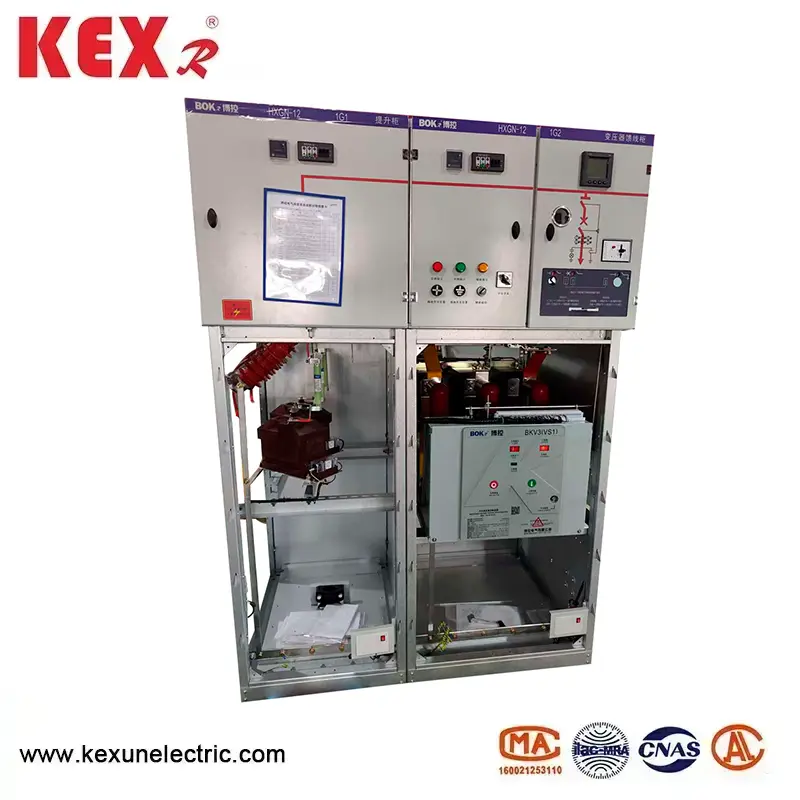

▶ Circuit Breaker Room er placeret i den midterste (nedre) del af skabet, som er praktisk til installation, fejlfinding og vedligeholdelse. Standarden er udstyret med Zn63AIVS1-12) kredsløb, og der er en trykfrigørelseskanal for at sikre personlig sikkerhed.

▶ Advanced og pålidelig roterende afbryder kan bruges til sikkert at komme ind i afbryderrummet til vedligeholdelse, når hovedbussen oplades. Avanceret og pålidelig roterende afbryder kan sikkert komme ind i afbryderrummet til vedligeholdelse, når hovedbussen er elektrificeret.

▶ Beskyttelsesniveauet for den modulære RING -hovedenhed er IP2X.

▶ Udstyret med pålidelig og fuldt funktionel obligatorisk mekanisk låseenhed, der kan opfylde kravene i "fem forholdsregler" simpelthen og effektivt.

▶ Hav et strafbart jordforbindelsessystem.

▶ Døren er udstyret med et observationsvindue, som tydeligt kan observere den fungerende tilstand af komponenterne i kabinettet.

▶ Driftsmekanismen er låst af en mekanisk lås, der er mere pålidelig end XGN66-12.

▶ De indkommende og udgående kabler er lavere end fronten af kabinetbunden, hvilket er praktisk for brugerne at oprette forbindelse.

○ Ved hjælp af miljøforhold i HXGH-12-typen Modulær ringhøstenhed

1. den øvre grænse for omgivelsestemperatur er +40 ℃ og den nedre grænse er -10 ℃;

2. Højden af den modulære ringens hovedenhed skal være mindre end 1000 m;

3. den daglige gennemsnitlige værdi af luftrelativ fugtighed er ikke mere end 95%, og den månedlige gennemsnitlige værdi er ikke mere end 90%; Den daglige gennemsnitlige værdi af vanddamp er ikke mere end 2,2x10-3MPa, og den månedlige gennemsnitlige værdi er 1,8x10-3MPa;

● Hovedteknisk parameter for HXGN □ -12 Type Modulær ring Hovedenhed
