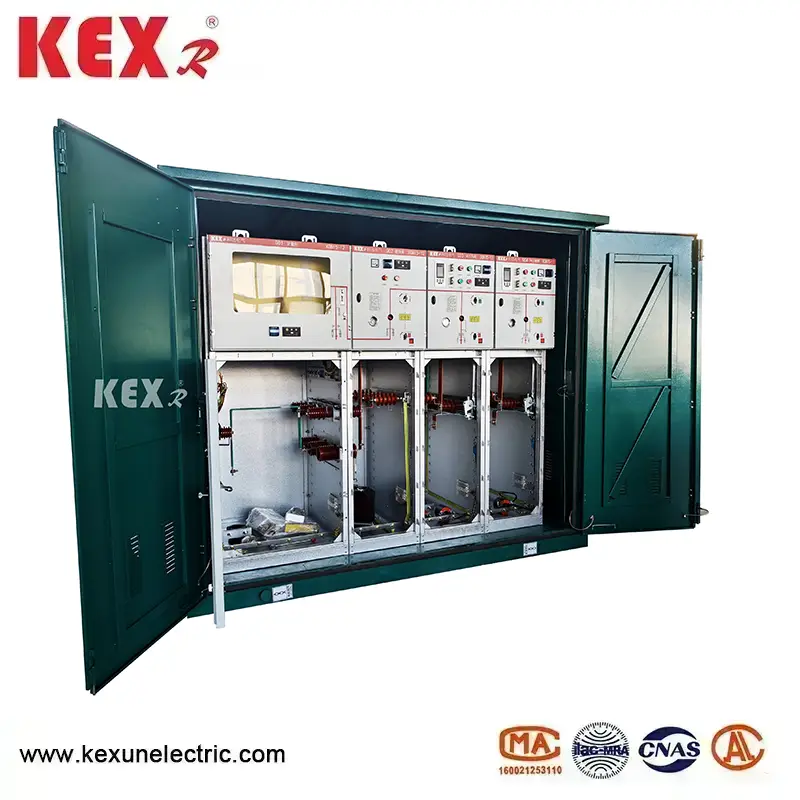

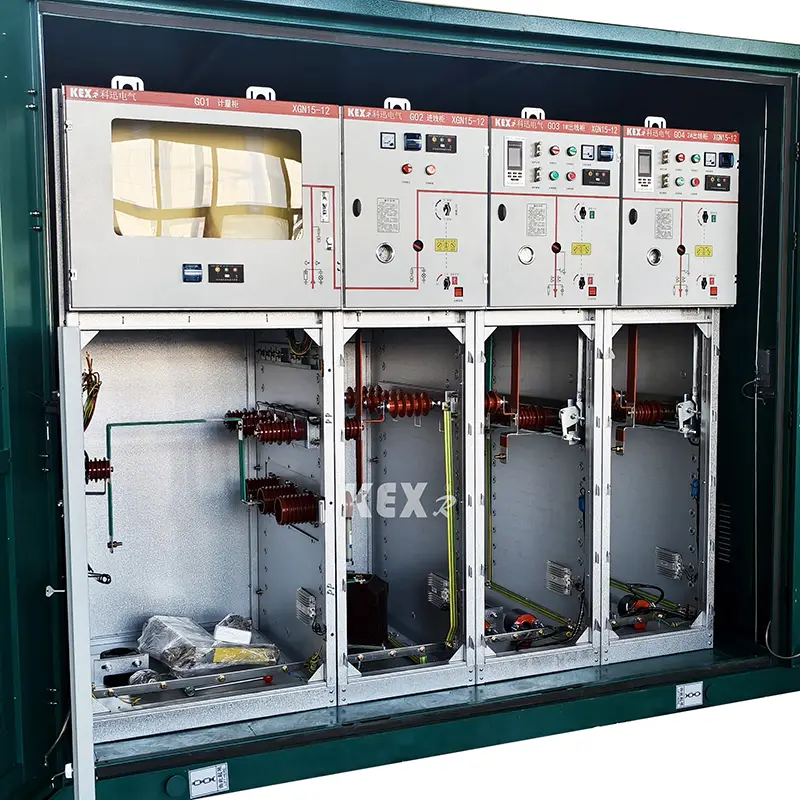

SF6 Ring Hovedenhedsskab

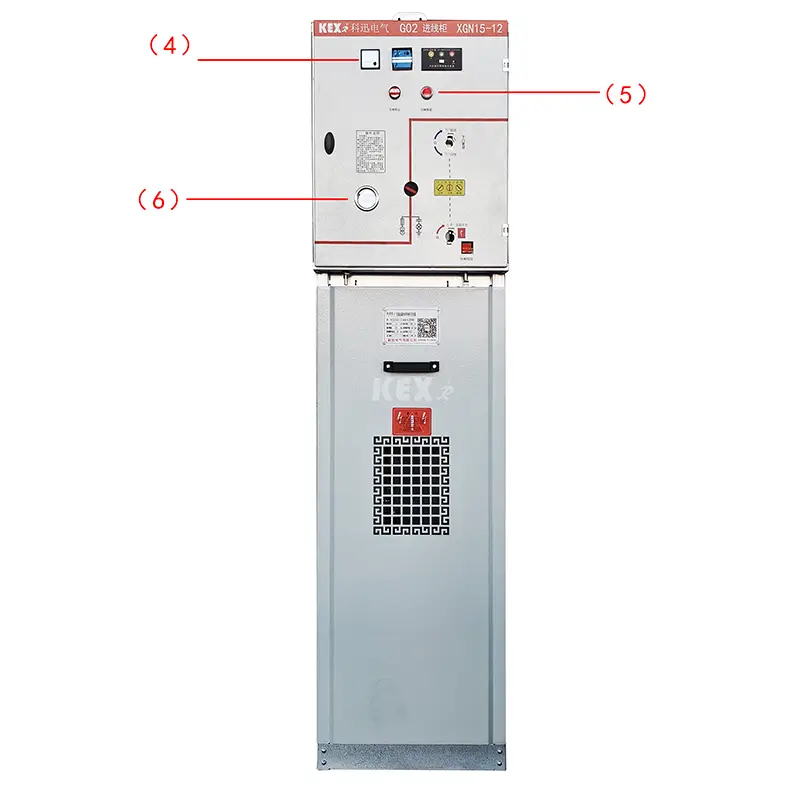

●Komponenter

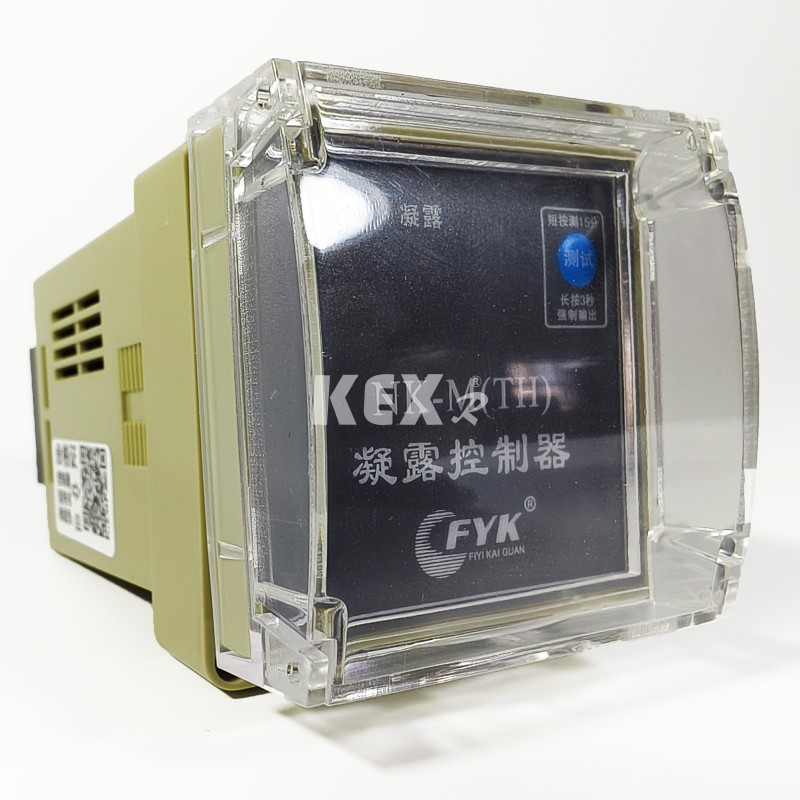

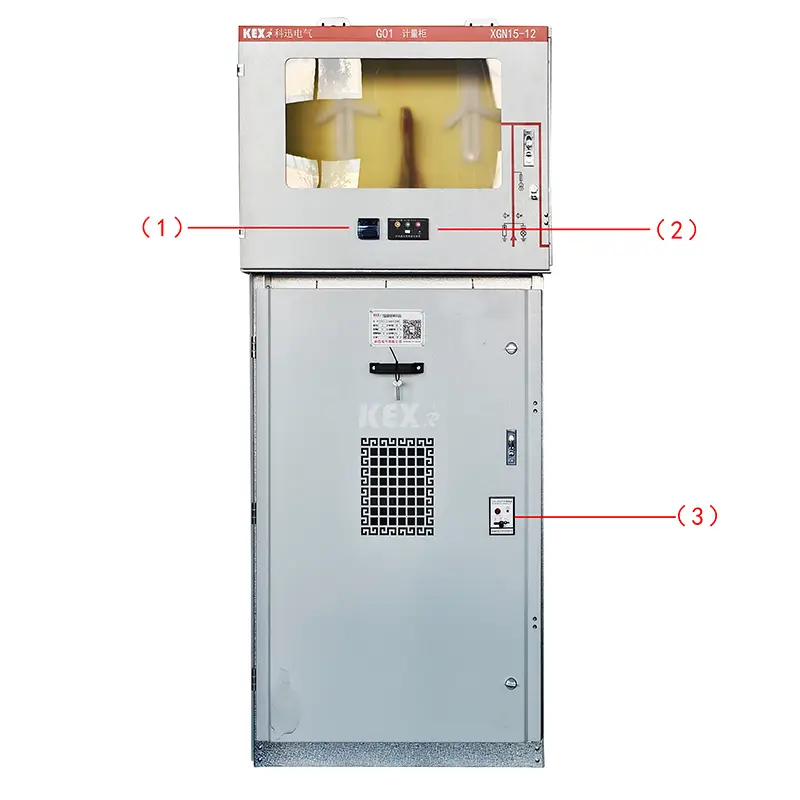

1. .Kondenseringsregulator

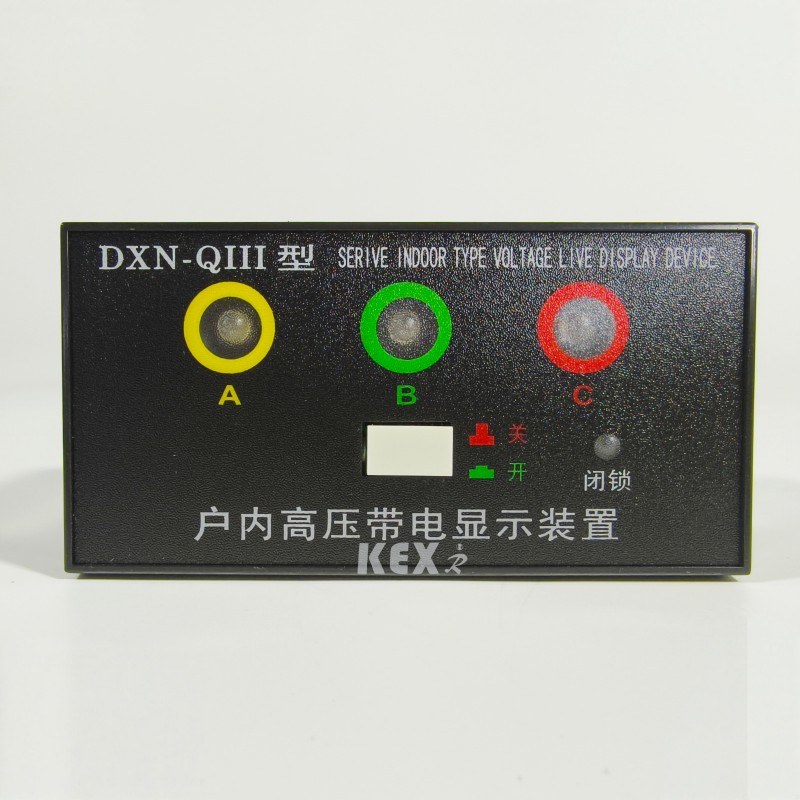

2.Opladet display

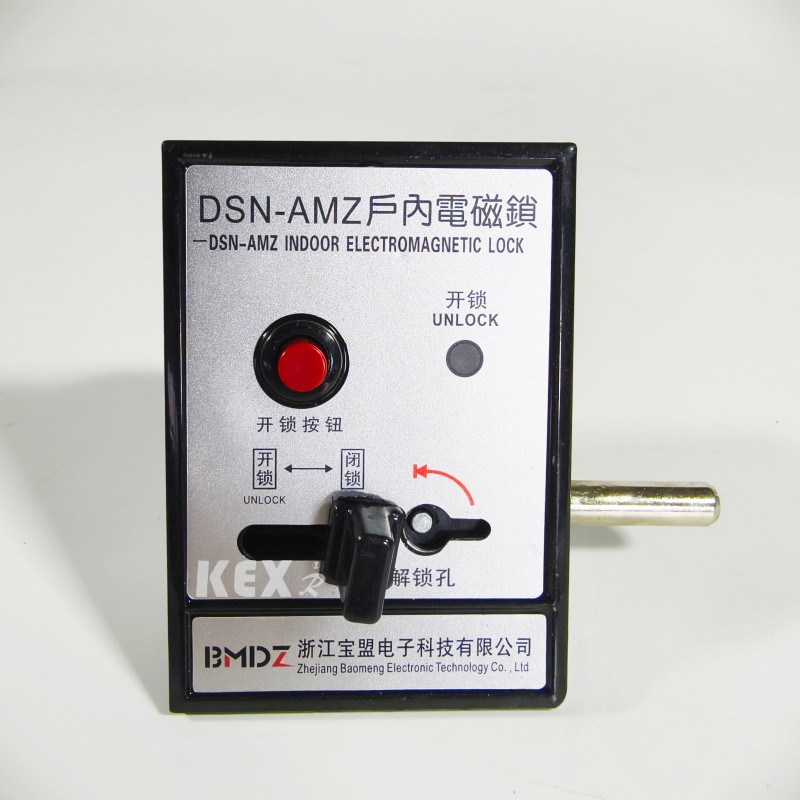

3. Indendørs elektromagnetisk lås

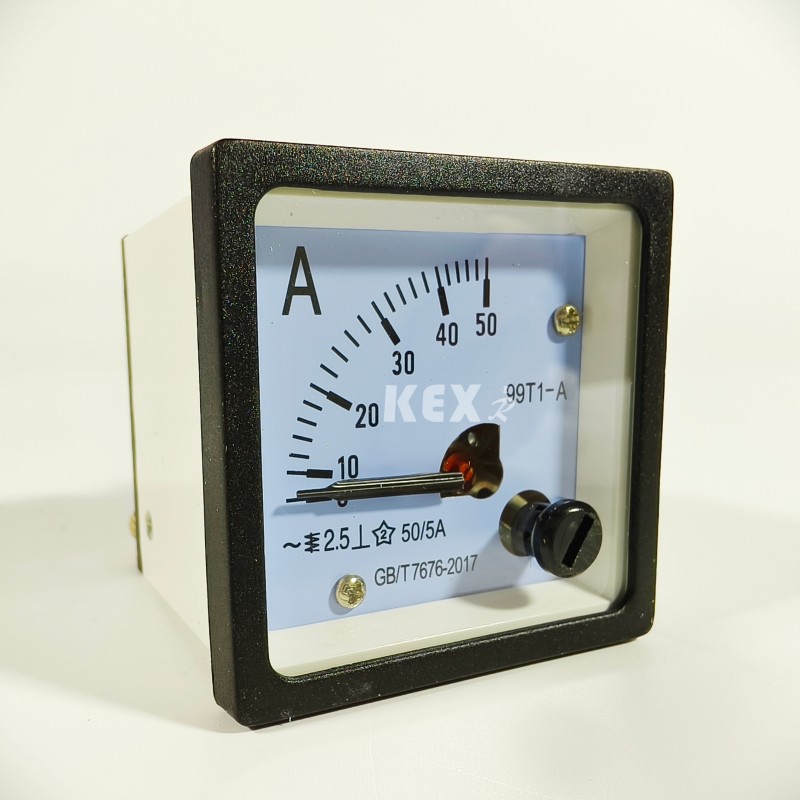

4. Amperemeter

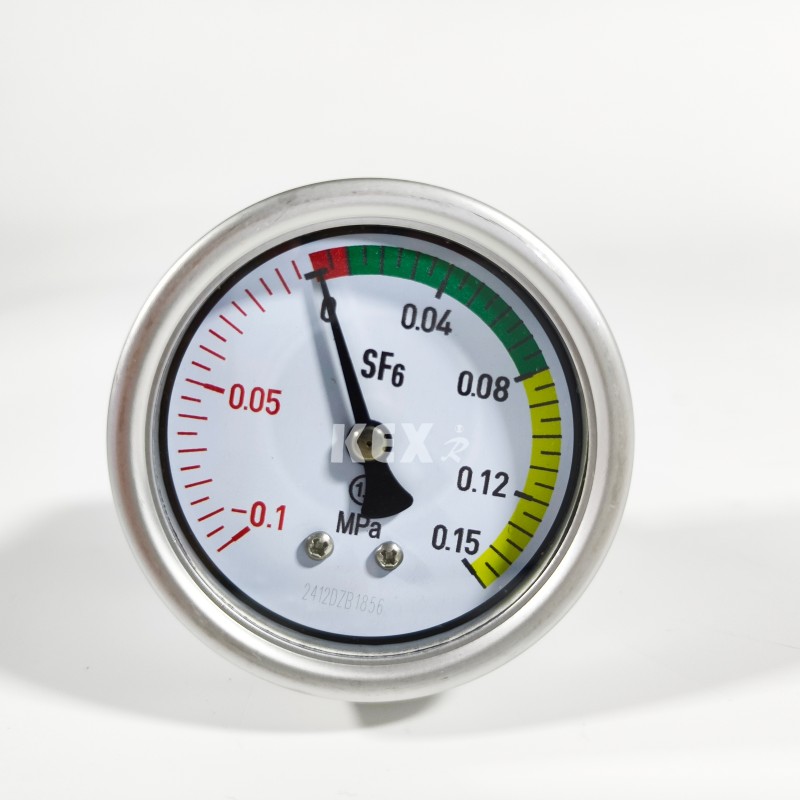

6.Barometer

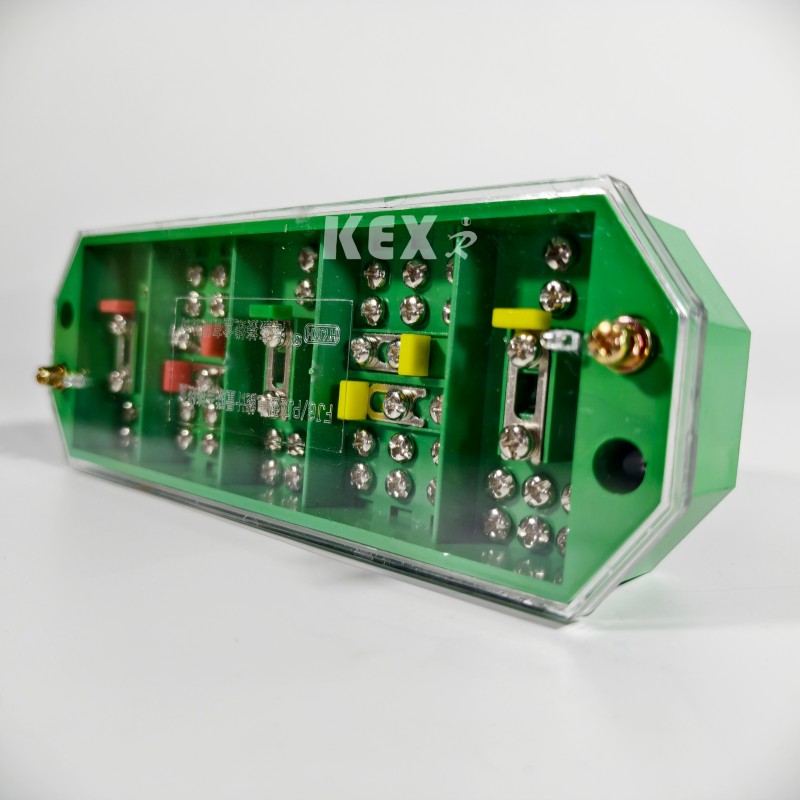

7. 3-faset 3-leder elektrisk stik

8.Sender

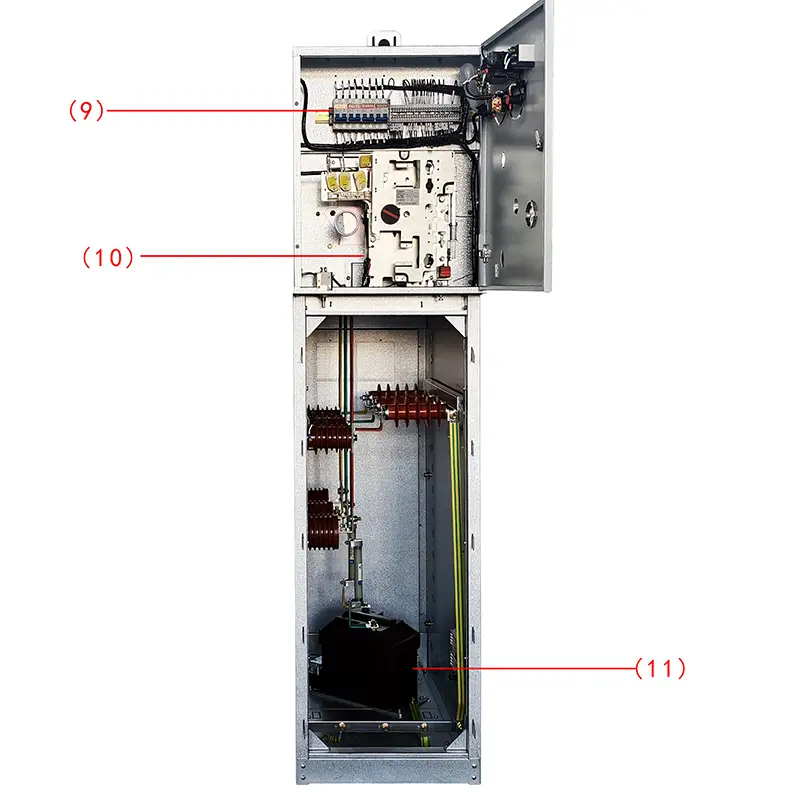

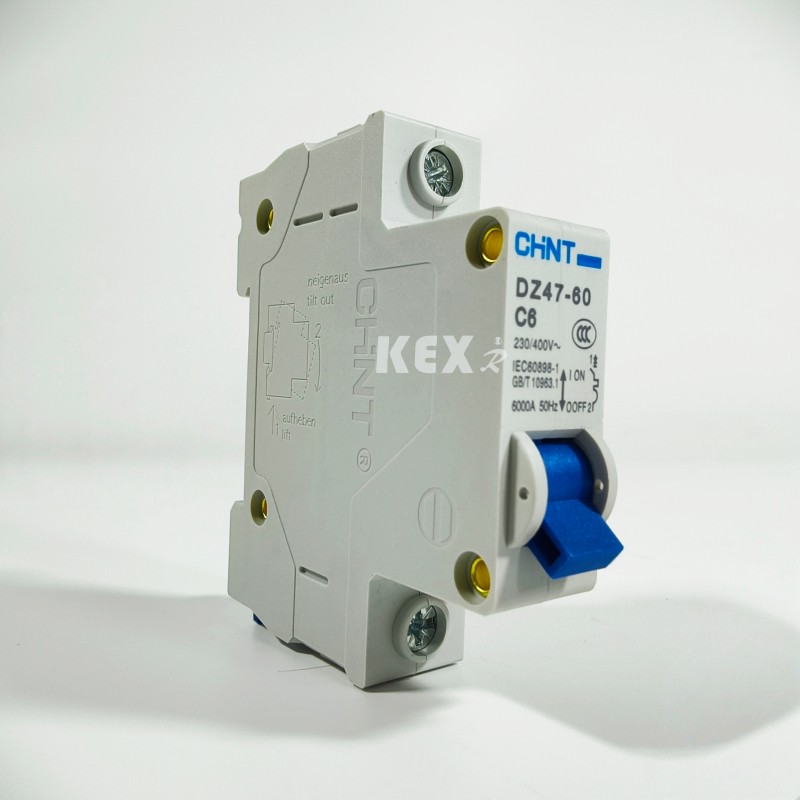

9. Mcb

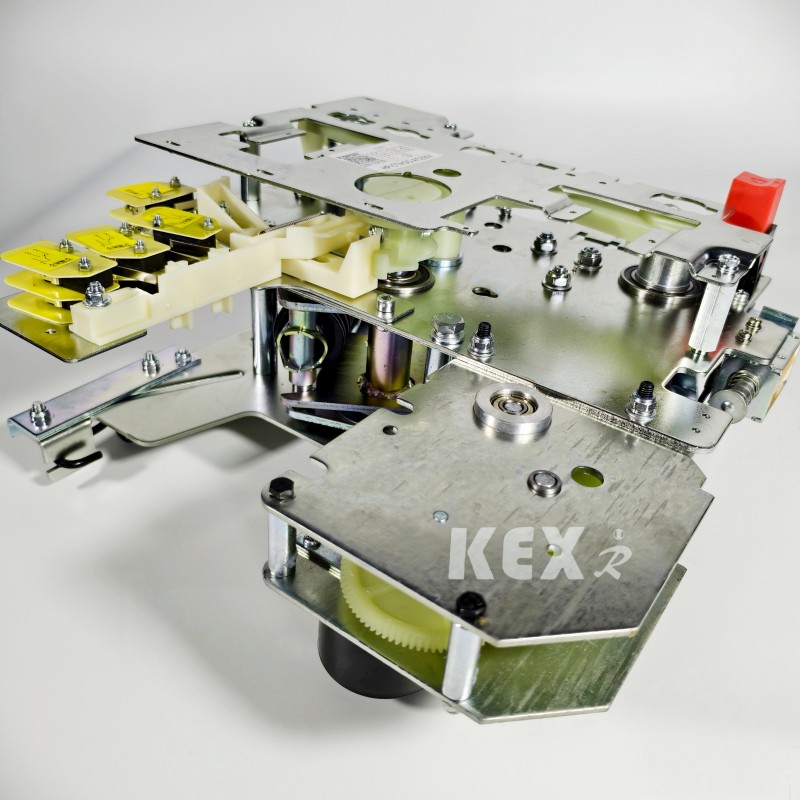

10. Betjeningsmekanisme

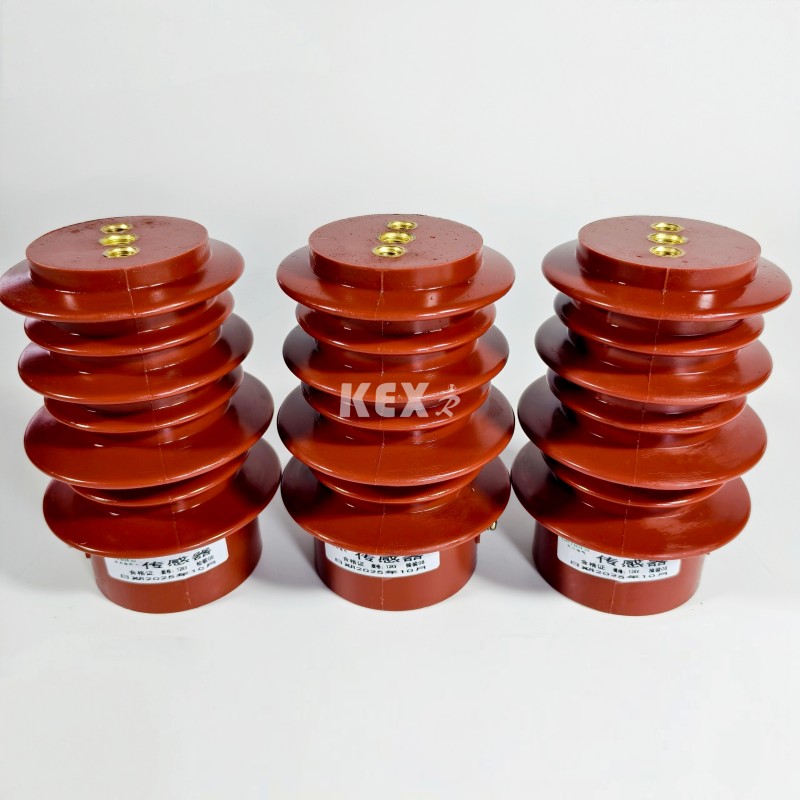

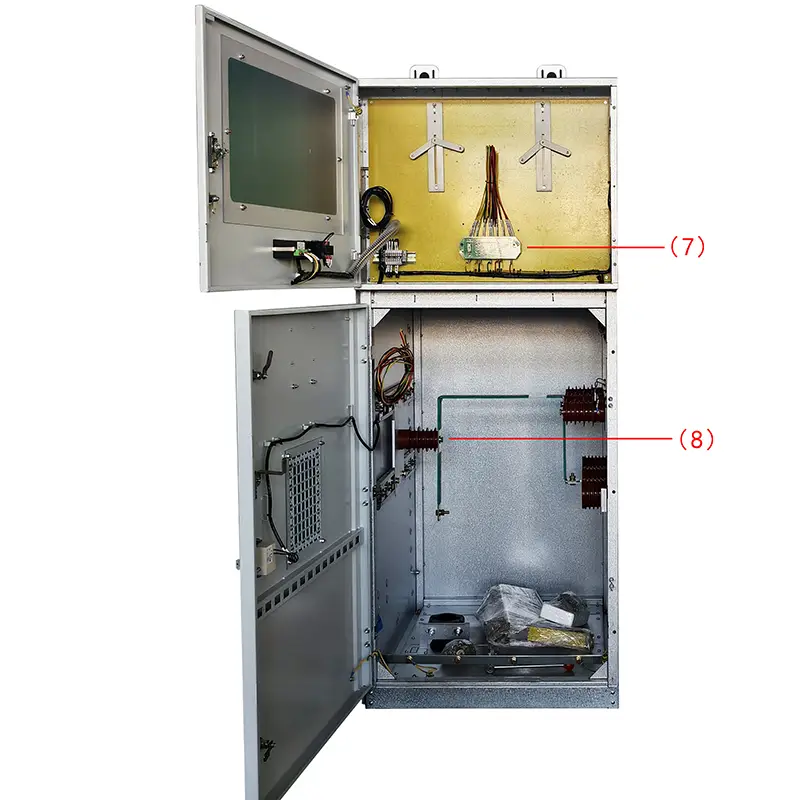

11.VT

● Brug af betingelser

XGN15-12 type modulært SF6 Ring Main Unit Cabinet er en ny generation af kompakte og ekspanderbare metalindkapslede koblingsudstyr med svovlhexafluorid-afbryder som hovedafbryder og luftisolering til hele kabinettet. Den har karakteristika af enkel struktur, fleksibel betjening, pålidelig interlock og bekvem installation og kan levere tilfredsstillende tekniske løsninger til forskellige applikationer og forskellige brugerkrav. Den anvender sensorteknologi og det nyeste beskyttelsesrelæ, plus avanceret teknisk ydeevne og let og fleksibel monteringsplan, som fuldt ud kan opfylde markedets skiftende behov.

Hovedafbryderne i XGN15-12 SF6 Ring Main Unit Cabinet anvender henholdsvis FLN36 og FLN48, SF6 belastningsafbrydere og ABB originale SFG, og ABB originale VD4/S, HD4/S afbrydere og VS1 afbrydere kan også udstyres efter brugernes behov.

● Arbejdsmiljø

◆ Højde≤1000m

◆Omgivelsestemperatur -25~40℃

◆Den gennemsnitlige daglige relative luftfugtighed overstiger ikke 95 %; Den gennemsnitlige månedlige relative luftfugtighed overstiger ikke 90%;

◆ Seismisk kapacitet: 8 grader;

◆ Ingen voldsomme vibrationer og stød, og steder med brand, kemisk korrosion og eksplosionsfare.

● Stadards

XGN15-12 modulært SF6 Ring Hovedenhedsskab opfylder nedenstående standarder

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Teknisk parametertabel for XGN15-12 type modulære SF6 Ring Main Unit Cabinet

● Strukturen af ​​XGN15-12 type modulært SF6-ringhovedenhedsskab

◆ Skinnerum: belastningsafbryder

Der er installeret en 3-stations lastafbryder i omskifterrummet. Belastningskontaktens skal er lavet af epoxyharpiks og fyldt med svovlhexafluorid (SF6 ) Gassen er et isolerende medium, og S6F kan installeres i omskifterrummet efter kundens krav. Gastæthedsmåler eller gasdensitetsmåler med alarmkontakt.

◆ Kabelrum: betjeningsmekanisme, sammenlåsningsmekanisme og lavspændingskontrolrum.

Belastningsafbryderskabet har rigeligt kabelrum, som hovedsageligt anvendes til kabelforbindelse, således at enkeltleder- eller trelederkabler kan forbindes med simple uskærmede kabelhoveder, og samtidig kan lynafleder, strømtransformator, nedre jordingsafbryder og andre elementer installeres på rigelig plads. I henhold til standarddesignet har skabsdøren observationsvindue og sikkerhedslåseanordning, og kabelrummets bundplade er udstyret med tætningsdæksel og kabelklemme med støtteramme af passende størrelse. Kabelrummets bundplade og fordørsramme kan fjernes for at lette kabelinstallationen.

◆ Æltemekanisme, låsemekanisme og lavtrykskontrolrum

Lavspændingskammeret med interlock spiller samtidig rollen som kontrolpanel. Lavspændingskammeret er udstyret med fjederbetjeningsmekanisme med positionsindikator, mekanisk interlock og anordning, og kan også udstyres med hjælpekontakter, udløsningsspole, nødudløsningsmekanisme, kapacitivt live display, nøglelås og elektrisk betjeningsenhed. Samtidig kan rummet i lavspændingskammeret også udstyres med styrekredsløb, måleinstrument og beskyttelsesrelæ. Det 750 mm brede kabinet har to identiske lavspændingskamre, som kan udstyres med mere tilbehør. Hele XGN15 koblingsskabet kan opdeles i to dele, den øverste del af skabet indeholder busrum, belastningsafbryder, betjeningsmekanisme og lavspændingsrum, som er adskilt fra det nederste kabelrum. Derfor kan udstyret, der er installeret i den øvre enhed, sikkert og bekvemt efterses og reformeres, og hele den øvre enhed kan udskiftes.

◆ Samleskinnerum

Skinnerummet er indrettet i den øverste del af skabet. I busrummet er hovedbusserne koblet sammen og kører gennem hele rækken af ​​koblingsanlæg.

● De grundlæggende komponenter i XGN15-12 type modulopbygget SF6 Ring Hovedenhedsskab

▶FLN36 type SF6 belastningsafbryder er udviklet og produceret til virksomheden ved at introducere udenlandsk teknologi og i overensstemmelse med kravene til indenlandsk strømsystem, den har tre arbejdstilstande: lukning, åbning og jordforbindelse

▶Belastningskontaktens dynamiske og statiske kontakter er placeret i trykstøbningsepoxyharpiksskal med forstærket struktur, SF6-gas bruges som lysbueslukningsmiddel, og lufttrykket er 14 bar. Hver belastningskontakt er forseglet og vedligeholdelsesfri, og barometeret kan vælges separat. Installationsmetoden for belastningsafbryderen er at placere en stålskillevæg mellem kabelrummet og busrummet og montere den vandret for at opfylde de strengeste sikkerhedskrav til drift og vedligeholdelse. Hvis der opstår lysbue inde, er der et strukturelt svagt punkt på bagsiden af ​​belastningskontaktskallen, som vil blive vasket væk, og derefter vil lysbueudløbsventilen på kabinettet blive vasket væk for at lede overtryksluftstrømmen uden for kabinettet.

▶ SF6-belastningsafbryderen har to betjeningsmekanismer: Enkeltfjeder-betjeningsmekanisme (K-type) og dobbeltfjeder-betjeningsmekanisme (A-type), den elektriske mekanisme kan føjes til de to ovennævnte typer betjeningsmekanismer for at realisere elektrisk fjernbetjening.

●Skemaer til valg

□Eksempel skema 1

◆Standard konfiguration og karakteristika

▶630A Bus

▶Belastningskontakt:FLN36-12D/T630-20

▶Belastningskontakt med tre stationer (lukker, isolerer, jorder) eller to-stations kontakt (lukker, isolerer)

▶Visuelle vinduer er installeret i betjeningsenden af ​​kontakten.

▶Hovedafbryderen og jordingskontakten betjenes af to separate betjeningshuller, og hinanden er selvlåsende.

▶Positionsindikering af lastafbryder og jordingskontakt

▶Switchhus med kapacitiv spændingsindikator

▶SF6 gastrykmåler med tæthedsrelæ

▶Jordingskontakt, der låser sammen med frontpanelet på kabelrummet

◆ Valgfri konfiguration og funktioner

▶Reserveret busforlængelse

▶Belastningskoblingsmotor: AC220V/110V DC220V/110V/48V

▶Indikator for kortslutnings- og jordingsfejl

▶Lynbeskyttelsesanordning (distributionstype, kraftværkstype, frigivelsestype)

▶ Måling af CT og måler

▶Spændingstransformer PT til driftsstrømforsyning

▶AC110V/220V strømførende jordingslukning af indløbsledning (jordingskontakt og nedre port på lukket jordingslukning, når det nederste kabel er strømførende)

▶Hjælpekontakt: Hovedafbryder 4NO+4NC Jordingskontakt 2NO+2NC

□Eksempelskema 2

◆ Standardkonfiguration og karakteristika·

▶630A hovedskinne

▶Belastningskontakt:FLN36-12D/T100-50

▶Belastningsafbryder med tre stationer (lukning, isolering og jordforbindelse)

▶Belastningskontakt med tre stationer, sikringshoved og jordingskontakt for sikringsende

▶Til mekanisk sammenkobling

▶Sikringsudløsningsindikation og fjernsignaloverførsel

▶Der er monteret et visuelt vindue i kontaktens betjeningsende.

▶Hovedafbryderen og jordingskontakten betjenes af to separate betjeningshuller, og hinanden er selvlåsende.

▶Positionsindikering af lastafbryder og jordingskontakt

▶Switchhus med kapacitiv spændingsindikator

▶SF6 gastrykmåler med tæthedsrelæ

▶Jordingskontakt, der låser sammen med frontpanelet på kabelrummet

◆ Valgfri konfiguration og funktioner

▶Reserveret busforlængelse

▶Belastningskoblingsmotor: AC220V/110V DC220V/110V/48V

▶Indikator for kort og jordet fejl

▶ Måling af CT og måler

▶Tapspændingsudløsning AC220V

▶Overstrømsafbryder: GL25/5

▶Hjælpekontakter: hovedafbryder 4NO+4NC jordingskontakt 2NO+NC

▶Tripspole: AC220V/110V DC220V/110V/48V

▶Sikring Sikring (fejlsignal):1NEJ

▶Manometer med signal:1NO

□Eksempelskema 3

Primært programnummer D07

◆Standard konfiguration og karakteristika

▶To LZZBJ9 strømtransformere

▶To JDZ spændingstransformere

▶Beskyt PT-sikring

▶Sammenlåsning af frontpanel på kabelrum

◆Valgfri konfiguration og funktioner

▶AVoltmeter med kontakt

▶A amperemeter med en kontakt

▶3 CT ,3 PT

▶Kapacitiv spændingsindikator, der indikerer strømførende koblingsskab

▶Watt-timetæller

▶Negativ kontrol
