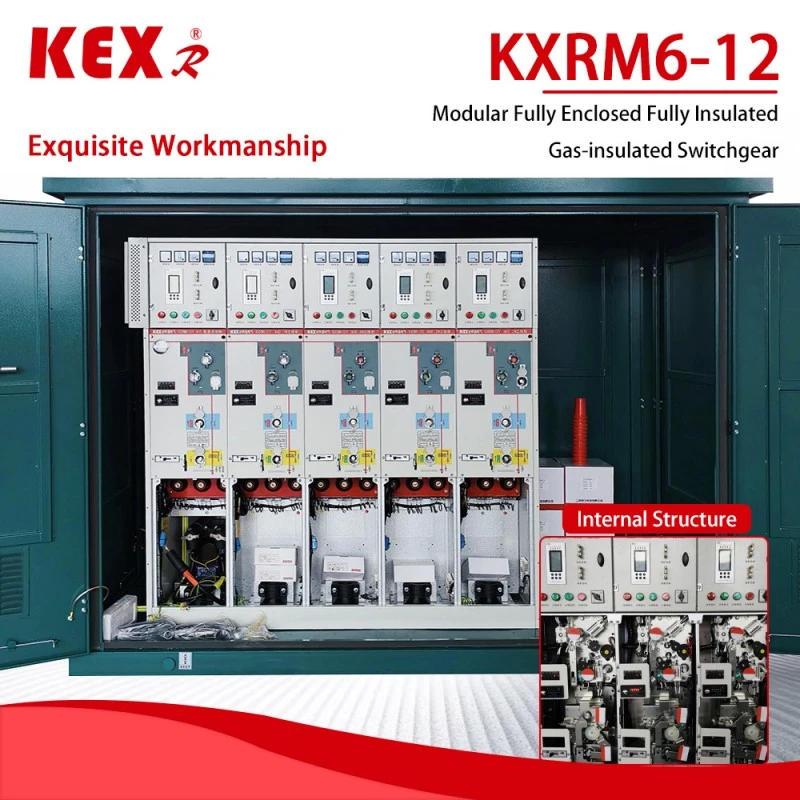

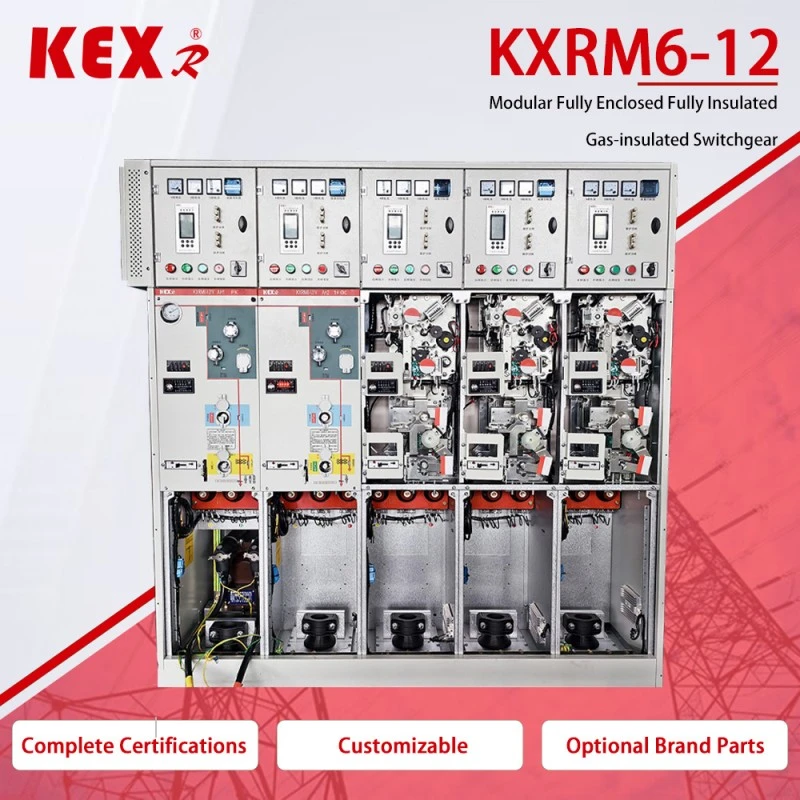

SF6 RMU

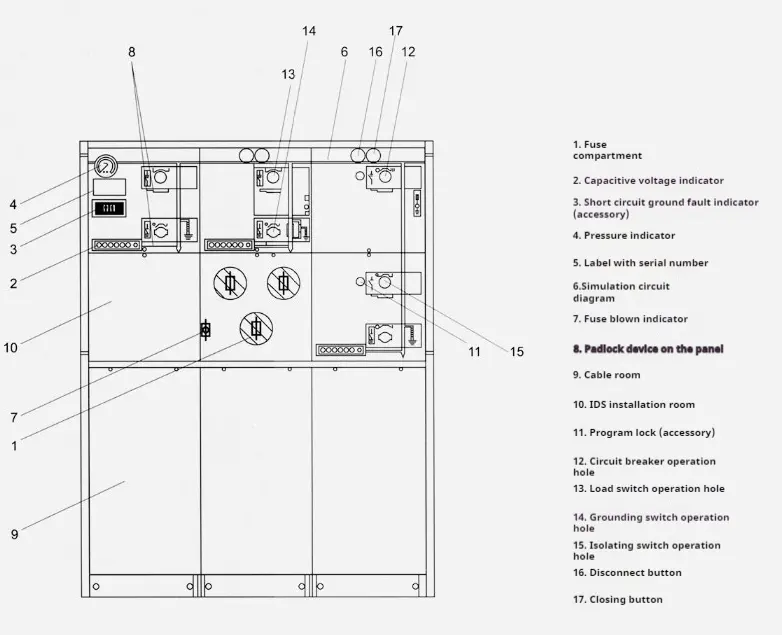

●Komponenter

1.Amperemeter

2.Kondenseringsregulator

3. Mikrocomputer beskyttelsesenhed

6 .Barometer

7.Opladet display

8. Fejlindikator

9. Elektrisk betjeningsmekanisme

10. Manuel betjeningsmekanisme

10. Elektromagnetisk lås

12~13. Strømtransformer

14.Kabelstik

15.Spændingstransformer

16 .Alu-legering varmeplade

●KXRM6-12 SF6 RMU Brug af betingelser

Temperatur (+40℃~-40℃),

Højde: mindre end 1000m

Scene: fugt, støv, saltpolarisering, miner og andre miljøer.

Kortvarig nedsænkning i vand inden for 24 timer påvirker ikke brugen.

Bemærk: Hvis højden er højere, bedes du angive den specifikke højde.

● Standarder for SF6 RMU

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 osv...

GB3804, GB3906, GB11022 osv...

● Vigtigste fordele ved SF6 SF6 Ring Main Unit ◆ SF6 gas i KXRM 6-12 SF6 RMU bruges som lysbuesluknings- og isoleringsmedium.

◆ Afbryderskabet er fuldstændigt forseglet og isoleret; Samleskinner, afbrydere og spændingsførende dele er fuldstændig indkapslet i rustfri stålskal.

◆ Hulrummet er fyldt med 1,4 bar SF6-gas, og beskyttelsesniveauet når IP67: Hele afbryderenheden er fuldstændig upåvirket af eksterne miljøforhold, hvilket kan sikre normal drift af kontakten selv i ekstreme tilfælde som kortvarig nedsænkning i vand, og produktet er vedligeholdelsesfrit.

◆ Omskifterskabet har en perfekt "fem-forebyggende" aflåsningsanordning, som fuldstændigt eliminerer driftsfejl hos personale og udstyr, der kan være forårsaget af menneskelig fejlbetjening.

◆ Alle koblingsskabe har pålidelige sikre trykaflastningskanaler, som kan sikre operatørens personlige sikkerhed selv i ekstreme tilfælde.

◆ Skabet er opdelt i fast enhedskombination og udvidelig enhedskombination.

◆ Skabet går normalt ind og ud fra fronten, og det kan også forlænges eller forlænges fra siden i henhold til forskellige monteringspositioner.

◆ Størrelsen på skabet er praktisk at installere, og det kan være velegnet til steder med snæver plads og dårlige miljøforhold.

◆ Kabinet kan udstyres med elektriske, fjernbetjenings- og overvågningsenheder i henhold til brugernes forskellige behov.

● Hovedsageligt tekniske parametre tabel

NOTE¹: Afhænger af sikringens mærkestrøm

NOTE²:Afhænger af højspændingssikringen

● Hvert modul i SF6 RMU har følgende konfiguration

▶D-skabskonfiguration Se "Kabelforbindelsesmodul uden jordingskniv" for standardkonfiguration og karakteristika.

▶Konfiguration af C-skab Se "Load Switch Module" for standardkonfiguration og karakteristika.

▶F-skabskonfiguration Se "Vakuumkontaktmodul" for standardkonfiguration og karakteristika.

KX-RM6 SF6 RMU standardkombinationen kan også give følgende konfigurationer

▶Kapacitiv spændingsindikator for indgående bøsning

▶Hvert gaskammer er udstyret med en trykmåler til overvågning af SF6-densiteten.

▶Løfteøje

▶Betjeningshåndtag

Eksempel:

□ Belastningskontakt Modul C

○ Standard konfiguration og funktioner

▶630a samleskinne

▶Belastnings-/jordingskontakt med tre stationer

▶Tre-stations enkeltfjedret betjeningsmekanisme med to uafhængige belastningsafbrydere og jordingskontakt betjeningsaksler.

▶Positionsindikering af lastafbryder og jordingskontakt

▶Horisontal udgående bøsning foran, 630A 400 serie boltbøsning.

▶Kapacitiv spændingsindikator til visning af bøsningselektrificering

▶For alle kontaktfunktioner er det praktisk at installere en hængelås på RMU'en.

▶SF6 gastrykmåler (kun én i hver SF6 gasboks)

▶Jordingsskinne

▶Sammenkobling mellem jordingskontakt og front-RMU i kabelrum

○ Valgfri konfigurationer og funktioner

▶Reserveret busudvidelse

▶Ekstern bus

▶Belastningsafbryder elektrisk betjeningsmekanisme DC24V/48V/110V/220V; AC 110V/220V;

▶Indikator for kortslutning og jordfejl. Måling af strømtransformator og amperemeter

▶Måleringstrømtransformer og watt-timetæller

▶Lynafleder eller dobbelt kabelhoved kan monteres ved kabelindløbsbøsningen.

▶Nøglelås Indgående ledning spændingsførende jording låsning (låser jordforbindelse, når bøsningen er strømførende) AC/DC 110 V/220 V. hjælpekontakt

▶Belastningskontaktposition 2NO+2NC, jordforbindelseskontaktposition 2NO+2NC, trykmåler 1NO med signal, og lysbueslukker 1NO med signalkontakt.

▶Den sekundære enhed kan installeres i

▶Sekundært ledningskammer i toppen af ​​koblingsskabet, lavspændingsboks i toppen af ​​koblingsskabet.

□ Belastningskontakt og sikring kombineret Modul F

○ Standard konfiguration og funktioner

▶630a samleskinne

▶Belastningsafbryder med tre stationer, den første ende af sikringen er mekanisk forbundet med jordingskontakten ved enden af ​​sikringen.

▶Tre-stations fjederbetjeningsmekanisme, med to uafhængige belastningsafbrydere og jordingskontaktbetjeningsaksler.

▶Positionsindikering af lastafbryder og jordingskontakt

▶Sikringsrør

▶Sikringen er placeret vandret.

▶Indikation af sikringsudløsning Horisontal udgående bøsning foran, 200-serien stikbøsning på 200A.

▶Kapacitiv spændingsindikator til visning af bøsningselektrificering

▶For alle kontaktfunktioner er det praktisk at installere en hængelås på RMU'en.

▶SF6 gastrykmåler (kun én i hver SF6 gasboks)

▶Jordingsskinne

▶Sikringsparametrene for transformerbeskyttelse er 12KV, max 125A, 24KV og max 63A.

▶Sammenkobling mellem jordingskontakt og front-RMU i kabelrum.

○ Valgfri konfigurationer og funktioner

▶Reserveret skinneforlængelse

▶Ekstern busmotor til belastningsafbryderdrift 24V/48V DC 110V/220V DC/AC.

▶Parallel udløsespole 24V/48V DC 110V/220V DC/AC.

▶Parallel lukkespole 24V/48V DC 110V/220V DC/AC.

▶Måleringstrømtransformator og amperemeter Måleringstrømtransformator og watt-timetæller

▶Indgående ledning spændingsførende jordlåsning (låser jordingskontakt, når bøsningen er strømførende) AC/DC 110 V/220 V. hjælpekontakt

▶Last lukkeposition 2NO+2NC, jordingskontaktposition 2NO+2NC, sikring 1NO, trykmåler 1NO med signal, og lysbueslukker 1NO med signalkontakt.

▶Den sekundære enhed kan monteres i det sekundære ledningskammer i toppen af ​​koblingsskabet og lavspændingsboksen i toppen af ​​koblingsskabet.

□ Målermodul M

○ Standard konfiguration og funktioner

▶12KV måleskab

▶2 strømtransformere

▶2 spændingstransformere

▶6 stk. 400-seriens bøsninger bruges til at forbinde den fleksible forlængede eksterne bus af GSFR6-12 med det øvre indløb og det nederste udtag.

▶Flameafbryder til beskyttelse af PT

▶Lavtrykskomponent 1 voltmeter med skiftekontakt, 1 amperemeter med skiftekontakt, bredde x højde x dybde =696×1806×820 mm.

○ Valgfri konfigurationer og funktioner

▶3 strømtransformere

▶3 spændingstransformatorer lynafleder

▶Kapacitiv spændingsindikator til indikering af, at RMU er opladet

▶Lavtrykskomponent: 1 effektmåler, 1 reaktiv effektmåler.

□ VCB Modul CB

○Standard og valgfri konfiguration og funktioner

▶Lynaflederen er monteret ved indgangsledningen til 1250a/630a samleskinne.

▶Vakuumafbryder til ledningsbeskyttelse på 1250a/630a

▶Strømtransformer

▶Vakuumafbryder VD4X0 elektrisk drevet 10VDC

▶Spændingstransformer

▶Elektrisk drift af UXO, en øvre tre-stations isolerings-/jordingskontakt på vakuumafbryderen. ▶Beskyttelses- og styreenhed REF542plus (med beskyttelses-CT)

▶Shuntudløserspole 110V/220V DC

▶Lukkespole 110V/220VDC

▶400-seriens boltbøsning af udløbsbøsning 1250A/630A anbragt vandret foran.

▶Reserveret busforlængelse af kapacitiv spændingsindikator 1250A/630A til indikering af strømførende bøsning

▶SF6 gastrykmåler (kun én i hver SF6 gasboks) Bredde x højde x dybde = 696× 1806× 781 mm. ▶Tænd-sluk-sekvens: O-0,3s-CO-180s-CO.

▶Gastryksensor

□ Valgfrit tilbehør

1. Hjælpekontakt Alle belastningsafbrydere og afbrydere kan udstyres med 2NO+2NC, der angiver kontaktposition. En parallel udløsespole (AC eller DC) kan installeres på transformatorafbryderen og afbryderen, og lavspændingsstyringskomponenten er placeret bag den forreste RMU.

2. Spændingsindikering Kapacitiv spændingsindikator viser om bøsningen er opladet eller ej, og stikket på den kan bruges til kernefase.

3. Kortslutnings- og jordfejlsindikator For at lette fejlfinding kan kabelafbrydermodulet udstyres med kortslutnings- og jordfejlsindikatorer for enkel fejlfinding.

4. Elektrisk drift Det er en standardordning for manuel betjeningsmekanisme af kabelafbryderenhed og transformatorenhed. Du kan også vælge at installere en elektrisk betjeningsmekanisme. Kabelafbrydere, vakuumafbrydere og jordforbindelseskontakter betjenes alle af mekanismer placeret bag den forreste RMU. Alle kontakter og afbrydere kan betjenes med betjeningshåndtag (standardkonfiguration), eller kan udstyres med motorbetjeningsmekanisme (tilbehør). Jordingskontakten kan dog kun betjenes manuelt, og der er konfigureret en mekanisme med mulighed for at lukke fejlstrømmen. Den elektriske betjeningsmekanisme kan let realiseres i trin.

5. Kabeltilslutning Der monteres standardgennemføringer i henhold til DIN47636. Alle bøsninger har samme højde fra jorden og er beskyttet af kabelrumsdækplade. Nogle dækplader kan sammenkobles med jordingskontakten, og specielle dobbelte kabelrums dækplader kan også bruges til dobbelte kabelindgående ledninger.

6. Trykindikator Normalt udstyret med en trykindikator, som er dannet af en trykmåler. Derudover kan der forefindes elektriske kontakter for at angive trykreduktionen.

7. Nøglelås Nøglelåse til afbrydere, belastningsafbrydere og jordingskontakter kan installeres. Den kan udstyres med låselåsende semi-shelter, som er velegnet til afbrydere, belastningsafbrydere og jordingskontakter.

8. Lysbueafbryder Alle ringnetværksenheder kan udstyres med lysbueafledere. Når der opstår lysbue inde, vil lysbueaflederne automatisk lukke på den indgående bøsning, inklusive D-, DE- og V-moduler, og alle kabelmoduler kan udstyres med en lysbueafleder. De skal bestille med enheden og kan ikke ændre det. Virkningen af ​​lysbueslukkeren kan indikeres ved denne metode, og de elektriske kontakter i SF6 kabinet er forbundet til terminalen bag den forreste RMU.

● Eksempel på skema

◆ Skema 1 SA+CCF+

Installer lynafleder på bussen og lad den blive udvidet.

Bemærk: Antallet af RMU-enheder må ikke være mindre end 3.

◆ Skema 2 CCF+

Installer lynaflederen i den indgående linje og reserver ekspansion.

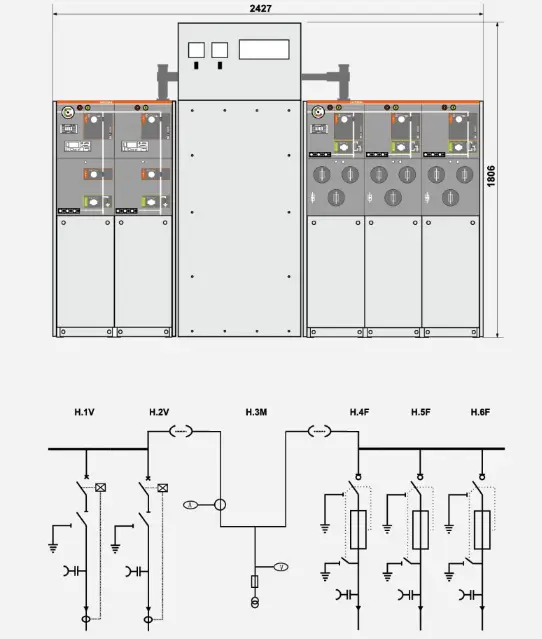

◆ Skema 3 W+M+FFF

Højspændingssideberegning

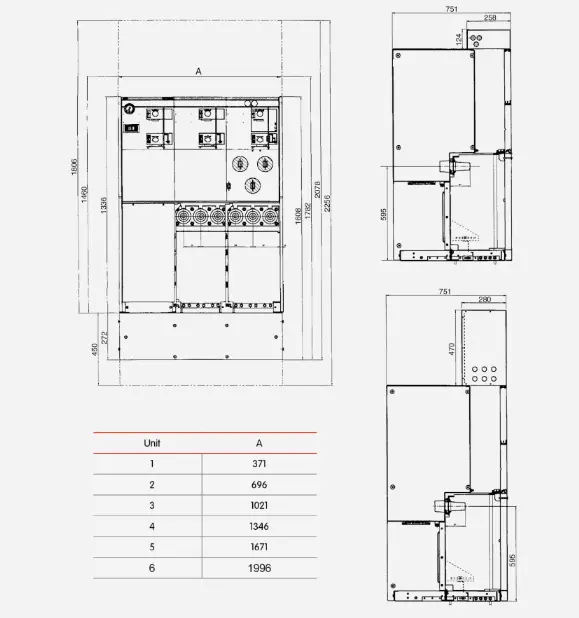

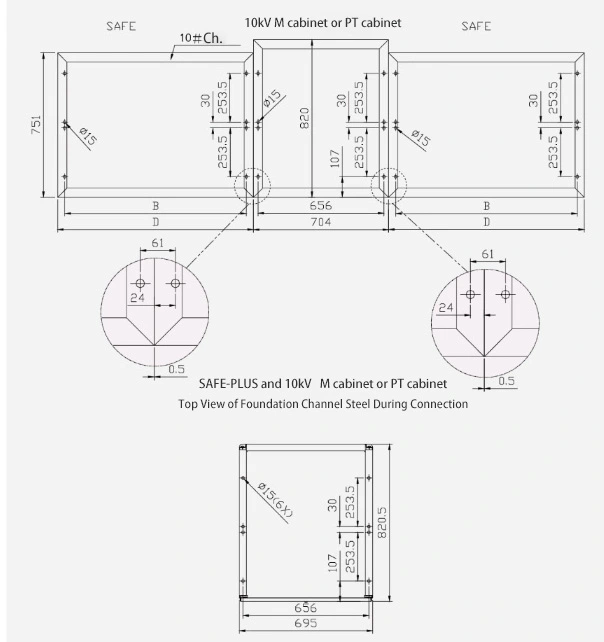

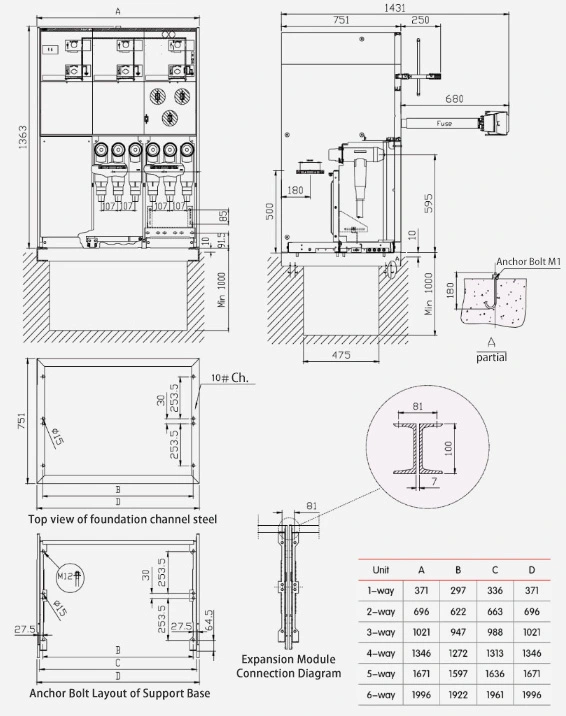

● Struktur- og dimensionstabeller for KXRM6-12 SF6 RMU
