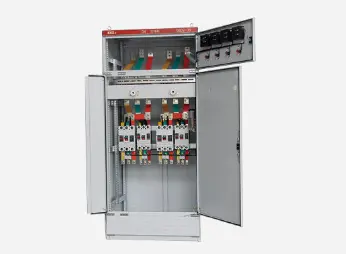

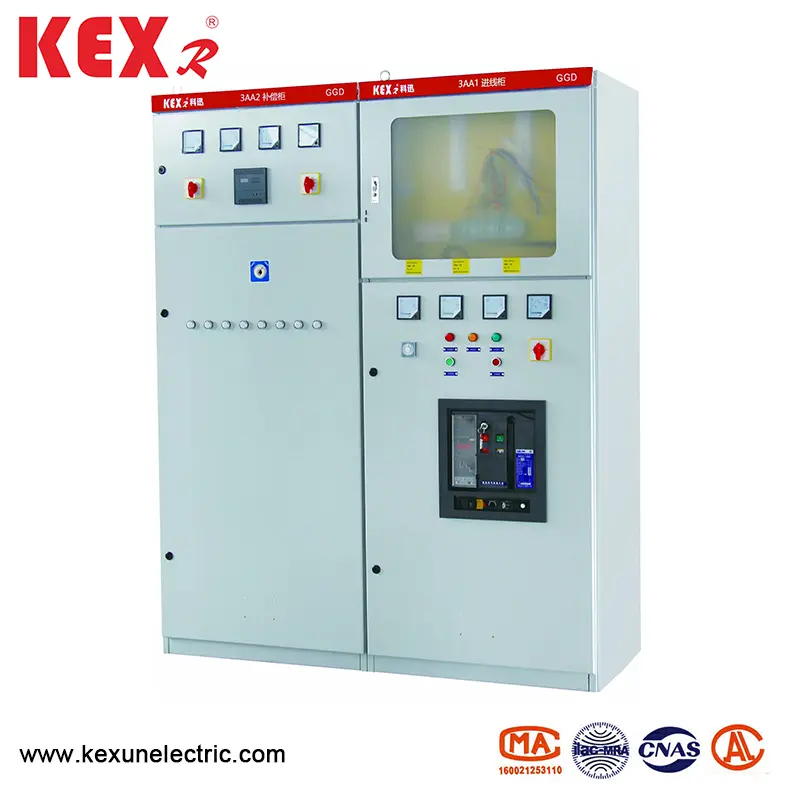

AC lavspændingsfordelingskabinet

● Anvendelsesområde

GGD AC lavspændingsfordelingskabinet er en ny type lavspændingsfordelingsskab designet på princippet om sikkerhed, økonomi, rationalitet og pålidelighed i henhold til kravene i de kompetente overordnede i energiministeriet og flertallet af strømbrugere og designafdelinger. Produktet har egenskaberne ved høj brudkapacitet, god dynamisk og termisk stabilitet, fleksibel elektrisk skema, praktisk kombination, serie, stærk praktiskhed, ny struktur og højt beskyttelsesniveau og kan bruges som et opdateret produkt af lavspændingsafbrydere. GGD AC lavspændingsfordelingskabinet er i overensstemmelse med IEC439 lavspændingsafbrydere og kontrolgear, GB7251 lavspændingsafbryder og andre standarder.

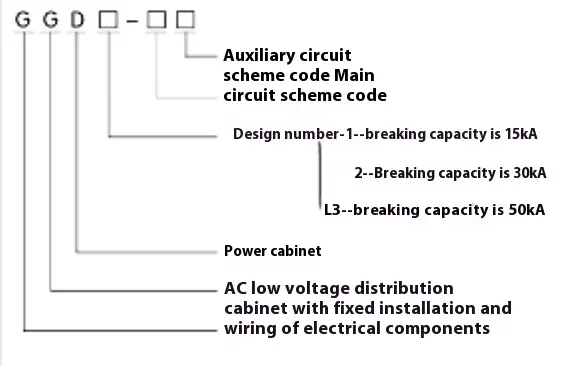

● Model betydning

● Elektrisk ydeevne

◆ Grundlæggende elektriske parametre

◆ Hovedkredsløbsordning

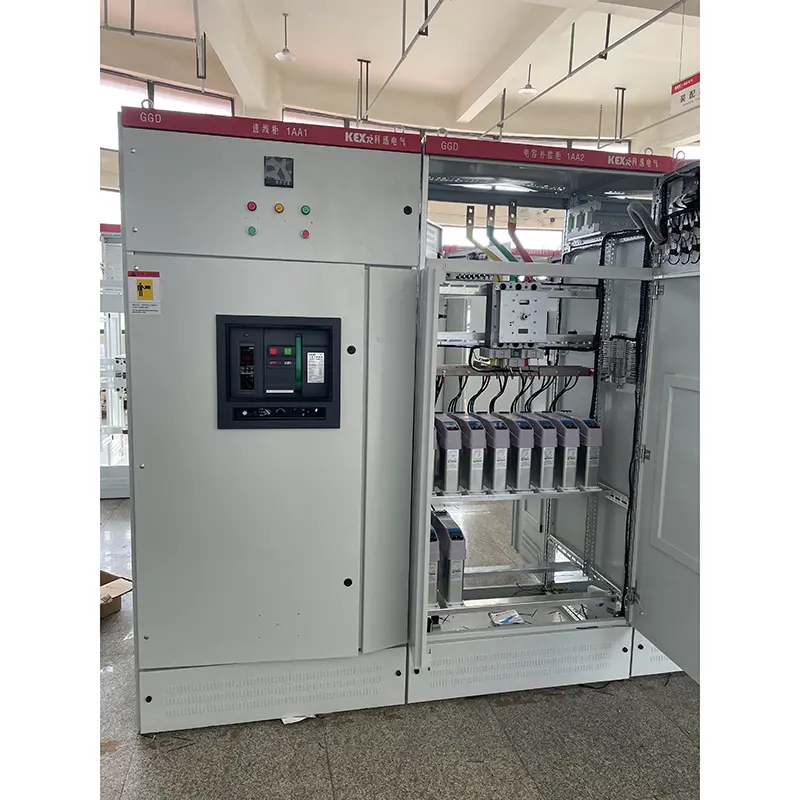

Der er 129 skemaer og 298 specifikationer for hovedkredsløbet for GGD AC lavspændingsfordelingskabinet (ekskl. Skemaer og specifikationer, der stammer fra de funktionelle ændringer af hjælpekredsløb og ændringerne af kontrolspænding). Blandt dem har GGD1 49 ordninger og 123 specifikationer. GGD2 har 53 ordninger og 107 specifikationer. GGD3 -modellen har 27 ordninger og 68 specifikationer for hovedkredsløbsskemaet blev valgt ved at anmode om udtalelser fra størstedelen af ​​design- og brugsafdelinger, hvilket øgede den ordning, der var nødvendig af kraftværker. Bedømt strøm til 3150A, egnet til distributionstransformatorer fra 2000 kVA og nedenfor. For at imødekomme behovene for reaktiv effektkompensation er GGJ1 og GGJ2 transmissionskompensationsskabe designet med 4 hovedkredsløbsordninger og 12 specifikationer i alt.

◆ Hjælpekredsordning

Designet af hjælpekredsløbet er opdelt i to dele: strømforsyningsordningen og kraftværksordningen. Der er plads nok i BGD -kabinettet til at installere sekundære komponenter. På samme tid har NLS også udviklet en speciel LM23D -strømtransformator til at imødekomme behovene i kraftværker og specielle brugere, når de fastgør relæbeskyttelse.

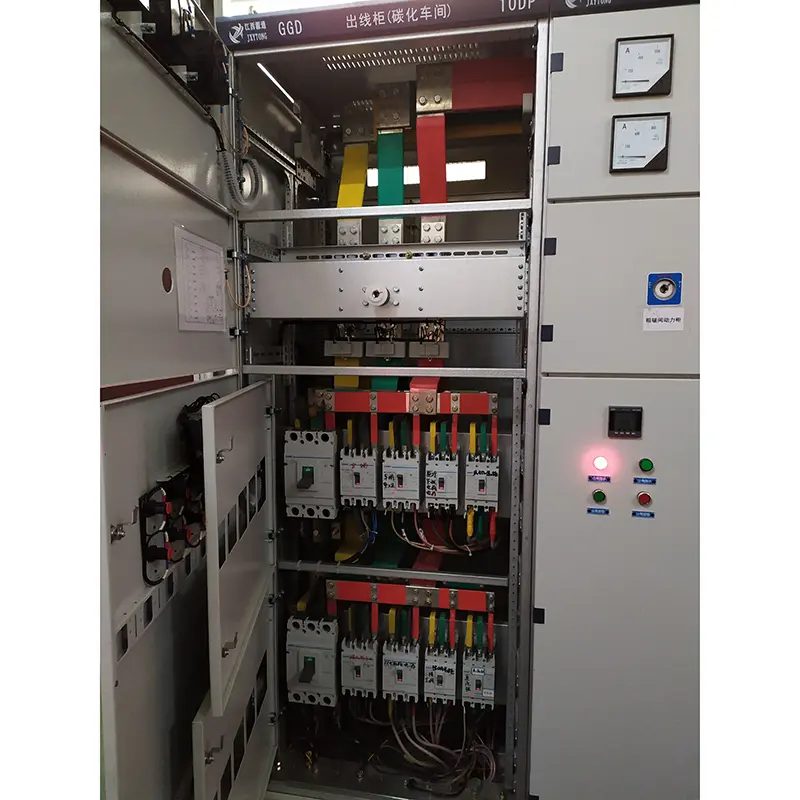

◆ Hovedbusstang

I betragtning af prisforholdet og gennemførligheden af ​​at udskifte kobber med aluminium kan en enkelt aluminiumsbus bruges, når den nominelle strøm er under 1500A, og en dobbelt kobberbus kan bruges, når den nominelle strøm er over 1500 A. Producenten fremstiller prototypen i henhold til denne regulering og består typetesten. Selvfølgelig kan producenten også erstatte aluminiumsbussen med en kobberbus med den samme aktuelle kapacitet i henhold til brugernes krav. De overlappende overflader af busser behandles alle ved damt tinproces

◆ Valg af elektriske komponenter

▶ GGD Type AC lavspændingsfordelingskabinet vedtager hovedsageligt avancerede elektriske komponenter, der kan masseproduceres i Kina. På samme tid er nogle tilgængelige gamle produkter, såsom DZ10D og D220, i henhold til princippet om økonomi og rationalitet, såsom DZ10D og D220, ikke i betragtning af gennemførligheden, og forældede produkter er ikke valgt.

▶ HD13BX og HS13BX Rotationsdrevne knivafbrydere er specielle komponenter designet af NLS til at imødekomme behovene i den unikke struktur i BGGD -kabinettet. De ændrer betjeningstilstanden for mekanismen og bevarer fordelene ved de gamle produkter og er praktiske elektriske komponenter.

▶ Hvis designafdelingen vælger nye elektriske komponenter med bedre ydelse og mere avanceret teknologi i henhold til brugernes behov, har GGD-typen AC-lavspændingsdistributionsskabet god installationsfleksibilitet, og generelt vil det ikke medføre vanskeligheder ved fremstilling og installation på grund af opdatering af elektriske komponenter.

▶ For yderligere at forbedre den dynamiske stabilitet af hovedkredsløbet designet NLS ZM kombineret busklemme og isoleringsstøtte til GGD -kabinettet. Busstangklemmen er lavet af højstyrke og høj-flamme-høstende PP0-legeringsmateriale, der har høj isoleringsstyrke, god selvudvidende ydeevne og unik struktur. Det kan let kombineres til en enkelt busstangklemme eller en dobbelt busstangklemme kun ved at justere byggesten. Isoleringsstøtten er støbt led af ærmetype med lave omkostninger og høj styrke, hvilket løser manglen på utilstrækkelig krybningsafstand af gamle produkter.

● Installation og brug

Når produktet ankommer til det modtagende sted, skal det først kontrollere, om emballagen er intakt, og underrette de relevante afdelinger om at finde grundene til tid, hvor der findes problemer. For produkter, der ikke er installeret med det samme, skal de placeres på passende steder i henhold til bestemmelserne i normale brugsbetingelser.

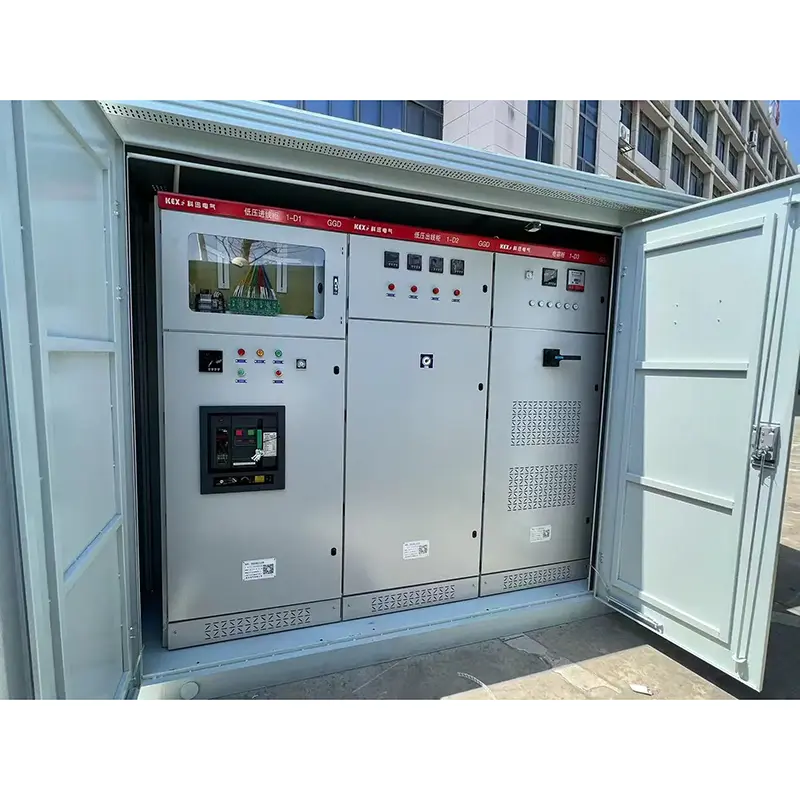

◆ Produktinstallation

 Installation af produkter skal udføres i henhold til installationsskematisk diagram (se vedhæftet figur), og de grundlæggende kanalstål og bolte skal leveres af brugerne. Når hovedbussen er installeret i en hel række med tinbelægning, skal den overlappende overflade repareres og udjævnes, rengøres, coates med neutral vaselin eller træffes andre foranstaltninger og fastgøres derefter med bolte.

◆ Produkterne inspiceres og testes for følgende varer efter installation og inden de bliver sat i drift.

▶ Kontroller, om kabinetets øverste maling er faldet af, og om skabet er tørt og rent.

▶ Om driftsmekanismen for elektriske komponenter er fleksibel, og der skal ikke være nogen fastklemning eller overdreven driftskraft.

▶ Om on-off af hoved- og hjælpekontakterne er pålidelige og nøjagtige og nøjagtige.

▶ Om forholdet og polariteten af ​​instrumentindikation og transformer er korrekte.

▶ Om Busbar -forbindelsen er god, og om isoleringen understøtter, montering af dele og tilbehør installeres fast og pålideligt.

▶ Om hjælpekontakten opfylder kravene, om sikringens kerne specifikation af sikringen er korrekt, om indstillingsværdien af ​​relæet opfylder designkravene, og om handlingen er pålidelig og nøjagtig.

▶ Om kontakten af ​​kredsløbet opfylder kravene i det elektriske skematiske diagram.

▶ Om beskyttelseskredsløbssystemet opfylder kravene.

▶ Brug et 500-volt megohmmeter til at måle isoleringsmodstandsværdien ikke mindre end 1 megohmmeter.

◆ Forholdsregler for brug

(1). Dette produkt er ikke installeret mod væggen, betjent på den ene side (forside) og vedligeholdes med dobbeltdøre. Kun kvalificerede fagfolk kan komme ind eller åbne produktvedligeholdelseskanalen og skabet til drift, inspektion og vedligeholdelse.

(2). Luftkontakt efter mange gange, vil gøre hovedkontakt lokale forbrændinger og producere kulstofstoffer, øge kontaktmodstanden, skal være regelmæssig vedligeholdelse og reparation af luftafbryderen i henhold til dens driftsinstruktioner.

◆ Producenten leverer følgende dokumenter og tilbehør, når de leverer:

▶ Pakningsliste

▶ Produktcertifikat

▶ Instruktioner til brug

▶ Fabrikstestrapport

▶ Relevante elektriske tegninger

▶ Kabinetdørnøgler, driftshåndtag og reservedele, der er specificeret i kontrakten.

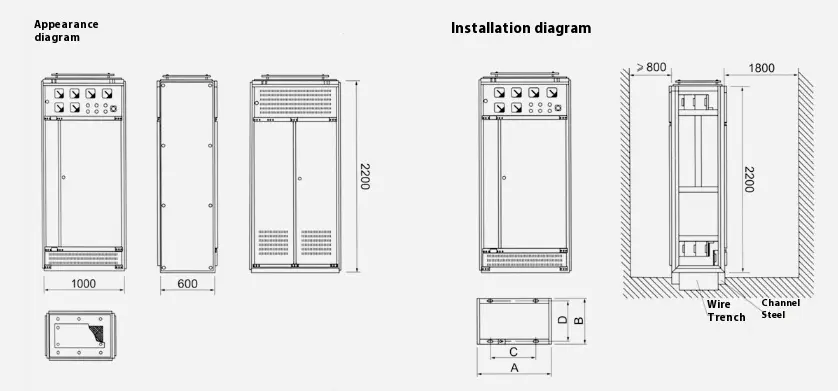

● Oversigt og installationsskematisk diagram over GGD Type AC Lavspændingsfordelingsskab
