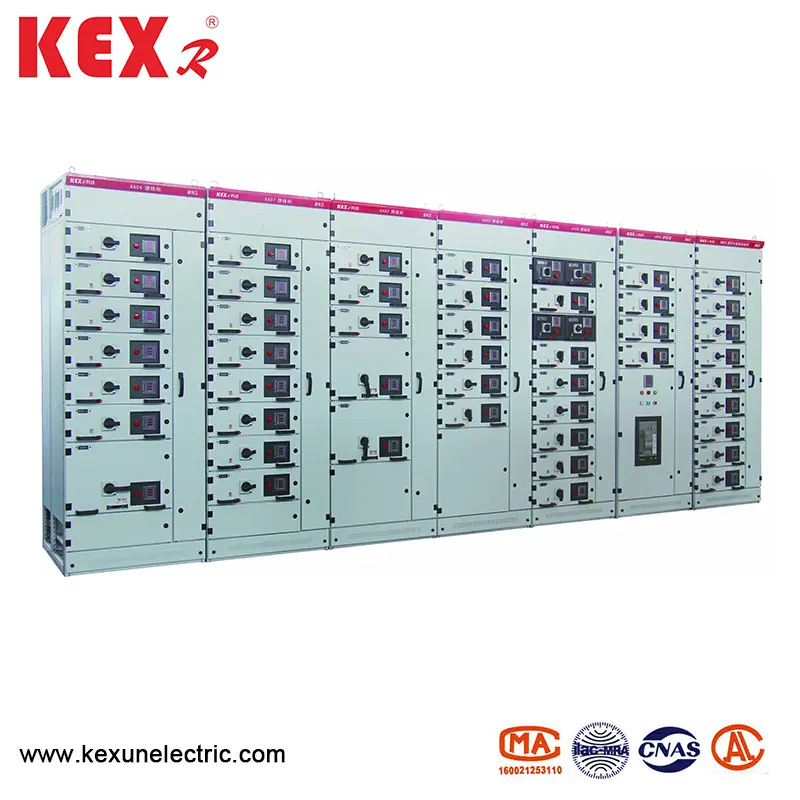

Lavspændingseffektdistributionskabinet

● standarder

MNS-type lavspændingseffektdistributionskabinet er i overensstemmelse med de nationale professionelle standarder for GB7251.1 lavspændingsafbrydere og JB/T9961 lavspændingsudtrækkelige switchgear og de internationale professionelle standarder som IEC439-1.VDE0660 Part V.

● MNS -type lavspændingseffektdistributionsskab ved hjælp af betingelser

▶ Omgivelsestemperatur ： -5 ~ 40 ℃ ， 24 timers gennemsnit mindre end 35 ℃

▶ Atmosfæriske forhold: Luften er ren, og den relative fugtighed bør ikke overstige 50% ved den højeste temperatur på +40 ℃. Ved lavere temperaturer er der tilladt højere relativ fugtighed, for eksempel 90% ved +20 ℃, men temperaturændringer skal tages i betragtning, og kondens kan lejlighedsvis forekomme.

▶ Højde: Mindre end 1000 m, MNS -type lavspændingseffektdistributionsskab er velegnet til transport og opbevaring ved følgende temperaturer: -25 ℃ til +55 ℃, og det kan nå +70 ℃ inden for 24 timer på kort tid. Under disse ekstreme temperaturer bør enheden ikke blive beskadiget uigenkaldeligt, og den skal fungere normalt.

▶ Hvis ovenstående betingelser ikke kan opfyldes, skal det afvikles gennem konsultation mellem brugeren og KEXUN.

▶ Når denne enhed bruges i offshore olieboring og produktionsplatforme og atomkraftværker, underskrives en teknisk aftale separat.

● Grundlæggende tekniske parametre for MNS -typen Lavspændingseffektdistributionskabinettet

◆ Elektrisk ydeevne

◆ IP -grad

Overhold ieC529 og DIN40050 standarder. IP30 beskytter faste stoffer, der er større end φ φ2,5 mm, IP40 beskytter faste stoffer, der er større end φ 41,0 mm, og IP54 beskytter mod støv og sprøjter i enhver retning (konsulter venligst producenten, når du bestiller IP54 -beskyttelsesniveau).

◆ Kabinetstruktur

Den grundlæggende struktur i lavspændingseffektdistributionsskabet er sammensat af C-formede profiler. Afsnit C dannes ved at bøje stålpladen med E = 25 mm som modulmonteringshul. Alle skabe og indre partitioner galvaniseres og oprenses. Omkring dørpanelerne er sidepaneler lavet af højspændingselektrostatisk sprøjtning. Se figuren nedenfor for kabinetets grundlæggende struktur.

◆ Skift kabinettype

1. Afstand mellem strømfordelingscentre (PC1: Emax, MT, 3WN, AH, ME -serieafbrydere kan bruges.

2. Motor Control Center Cabinet (MCC): Det er samlet af store og små skuffer, og hovedafbryderen for hver sløjfe vedtager høje breaking plastikcentre-afbryder eller roterende belastningskontakt med sikring. Automatisk effektfaktorkompensationsskab (med manuel, automatisk og fjernstyrkefaktor kompensationsenheder)

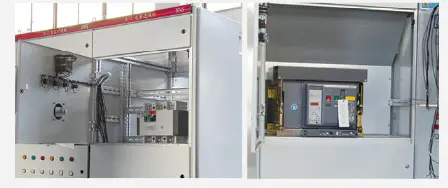

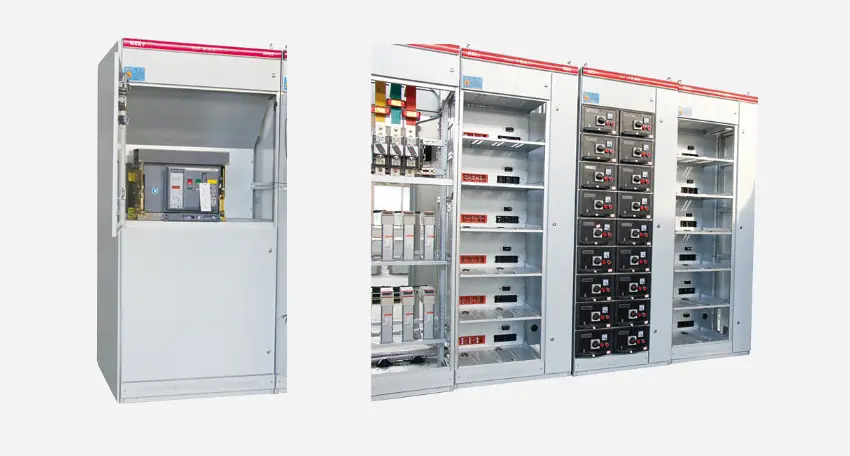

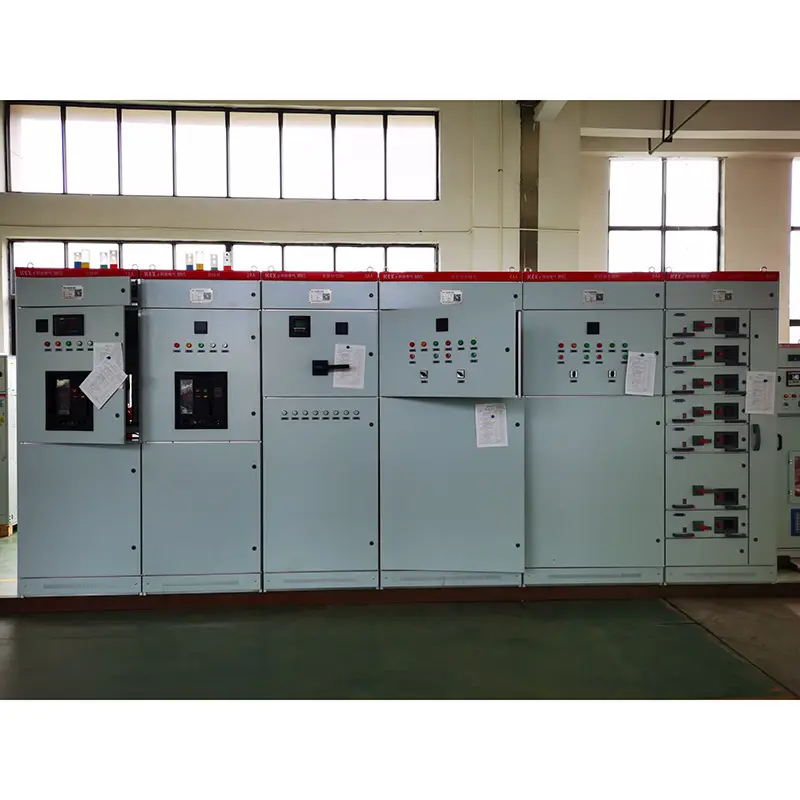

◆ Et Power Distribution Center (PC) kabinet

◆ B Motor Control Center (MCC) kabinet

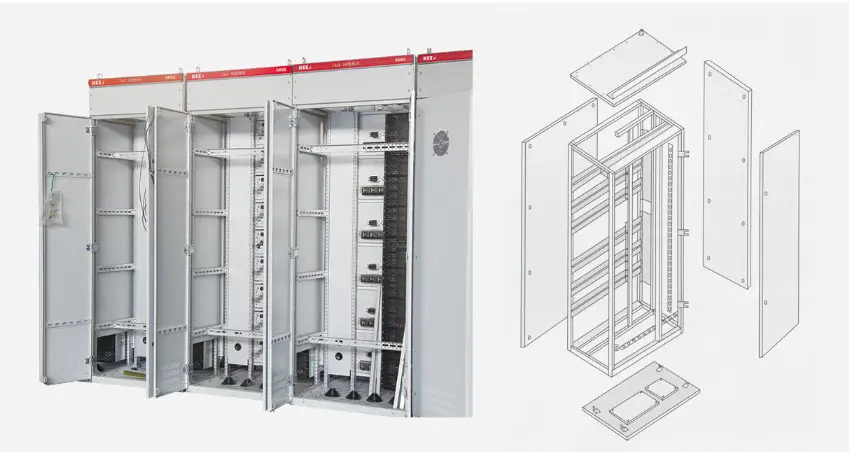

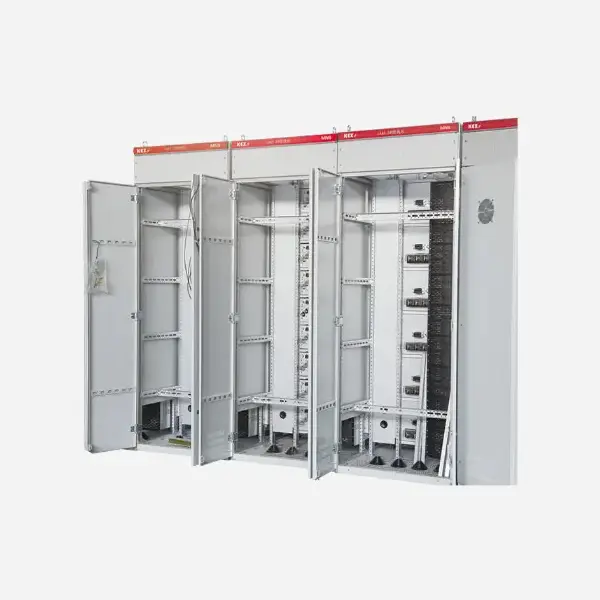

◆ Kabinetrammestruktur sammensat af C-formede profiler

◆ Skematisk diagram over MNS -typen Lavspændingseffektdistributionskabinet

● Opdelingsdesign af kabinettet

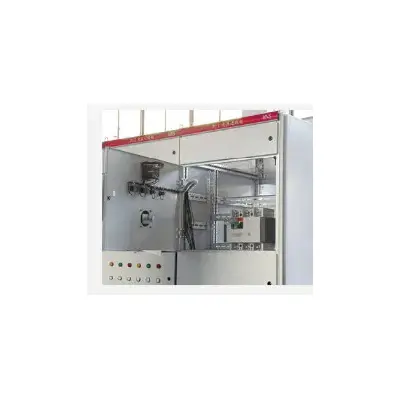

◆ Power Distribution Center (PC)

(1) PC -kabinettet er opdelt i tre rum; Horisontalt busrum: På bagsiden af ​​skabet; Funktionelt enhedsrum: På den forreste del af skabet eller på den forreste venstre side af skabet;

(2) Segmenteringsforanstaltninger: Det vandrette busrum og det funktionelle enhedsrum adskilles af stålplader. Kontrolsløjfelrummet er adskilt fra det funktionelle enhedsrum med en flammehæmmende polyphenylenetherplastdæksel.

(3) Rammeafbryderen, der er installeret i kabinettet, kan betjenes manuelt uden for kabinettet i den lukkede tilstand. Observer åbnings- og lukningstilstanden for afbryderen, og bedøm, om afbryderen er i testpositionen eller arbejdspositionen i henhold til positionsforholdet mellem driftsmekanismen og døren.

(4) En separationsstruktur er designet mellem hovedkredsløbet og hjælpekredsløbet. De elektriske enheder med hjælp, der består af meter, signallys og knapper, er alle installeret på plastpladen, og dækslet lavet af flammehæmmende polyurethanskumplast er adskilt fra hovedkredsløbet bag brættet.

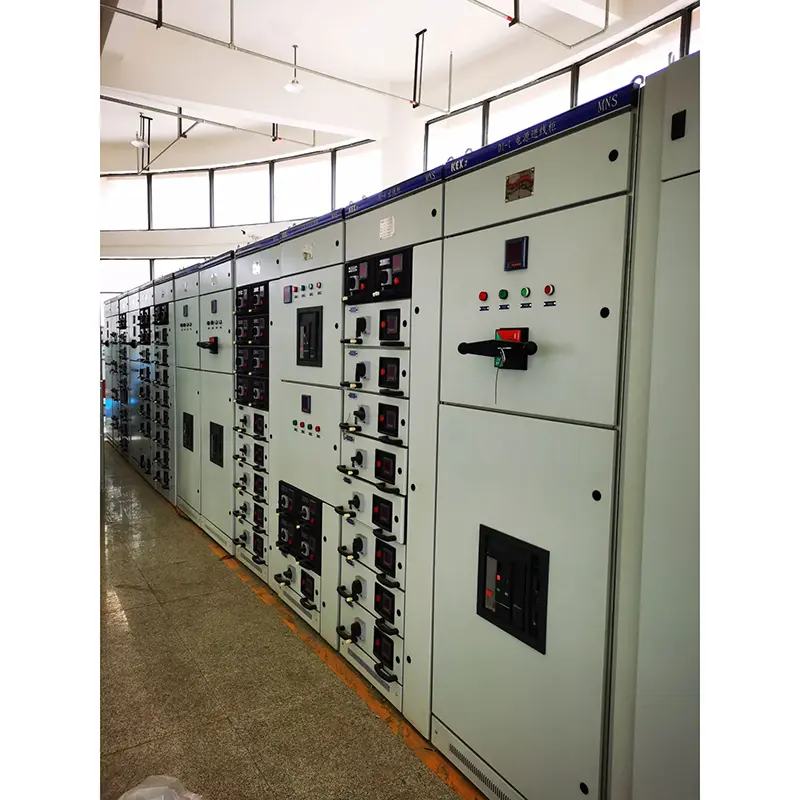

◆ Pulle-Out Motor Control Center og Small Current Power Distribution Center (MCC)

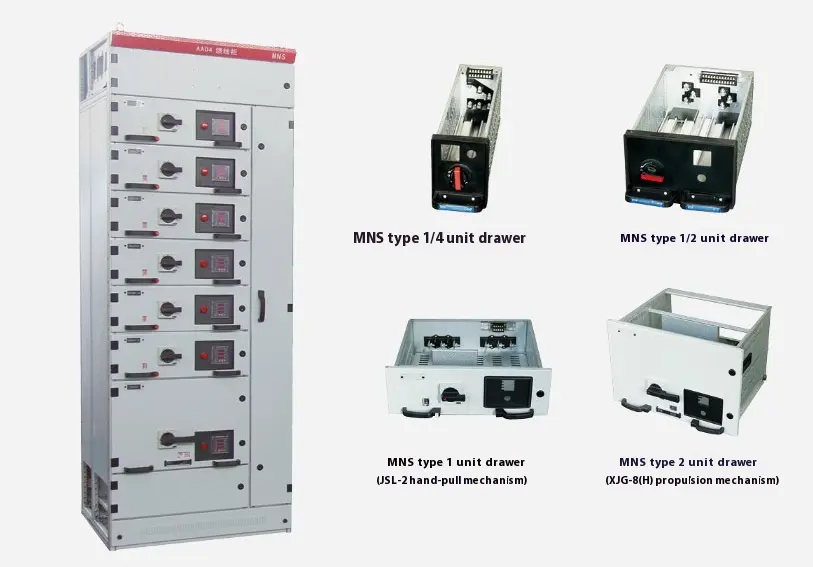

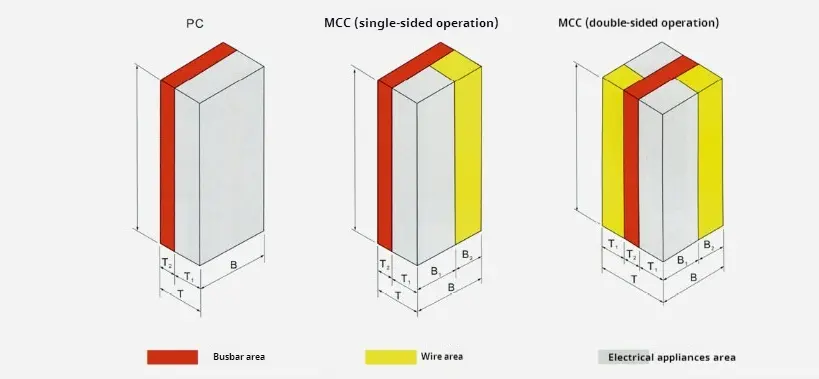

Skuffe-Type MCC-kabinettet er opdelt i tre rum, nemlig det vandrette busrum bag kabinettet, det funktionelle enhedsrum på venstre foran i skabet og kabelrummet til højre foran i kabinettet. Det vandrette busrum og det funktionelle enhedsrum adskilles af funktionelle plader lavet af flammehæmmende skummet plast, og kabelsrummet er adskilt fra det vandrette busrum og det funktionelle enhedsrum af stålplader. MCCI Motor Control Center) Skuffer er opdelt i følgende fem typer: 8e/4: højde 200 × Bredde 150 × dybde 400 mm. 8e/2: højde 200 × bredde 300x dybde 400 mm. 8e: Højde 200 × Bredde 600 × Dybde 400 mm. 16E: Højde 400 × Bredde 600 × Dybde 400 mm. 24E: Højde 600 × Bredde 600 × Dybde 400 mm.

◆ Bageste outlet switch kabinetstruktur

For at reducere arrangementets bredde af switch -kabinettet er hovedbussen i switch -kabinettet vandret installeret øverst på switch -kabinettet, og den bageste halvdel af skabet er et kabeltum, hvor indgående og udgående kabler er forbundet. Forsiden af ​​switch -skabet er enhedsrummet, hvor de funktionelle enheder i switchgear er installeret. I dette system flyttes kabeltummet på siden af ​​switch -skabet til det bageste skab, hvilket i høj grad reducerer arrangementets bredde af switch -kabinettet for yderligere at imødekomme kravene i rumlayoutet i stationen.

Feederskabet er 600 mm bredt og 1000/1200 mm dybt med et uafhængigt hovedbusrum øverst, som er isoleret fra enhedsrummet. Den effektive installationshøjde på det forreste enhedskammer er 72e (E = 25 mm), som er adskilt fra det bageste kabelkammer af det multifunktionelle kort, hvilket gør fuld brug af installationsrummet på switch -kabinettet med kompakt struktur og fleksibel enhedskonfiguration. Kabellummet på bagsiden har en dør, som er praktisk til installation og vedligeholdelse. Bredden af ​​det indkommende skab bestemmes i henhold til den indkommende enheds rammestrøm. Den anbefalede bredde er 400/600/800/1000 mm, og skabsdybden er 1000 mm.

● Skuffetype

(1) 8e/4: Saml 4 skuffeenheder i 8e højde plads.

(2) .8e/2: Saml 2 skuffeenheder i 8e højde plads.

(3) 8e: Saml en skuffeenhed i 8e højde plads.

(4) 16e: Saml en skuffeenhed i en højde af 16e (400 mm).

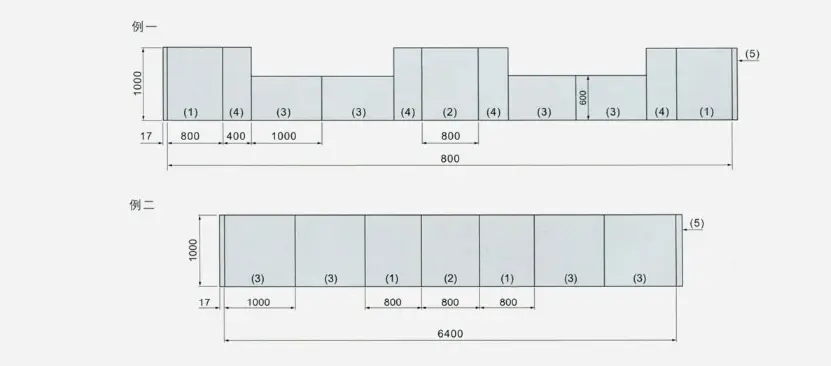

(5) 24E: Saml en skuffeenhed i en højde af 24E (600 mm). Fem slags skuffeenheder kan samles enkeltvis i et skab og kan også bruges til blandet samling. Se nedenstående tabel for det maksimale antal skuffeenheder, der kan imødekommes i et skab til en enkelt samling.

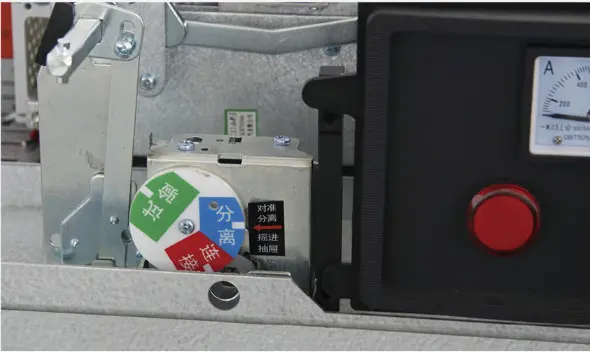

◆ Elektrisk og mekanisk sammenkobling af skuffer

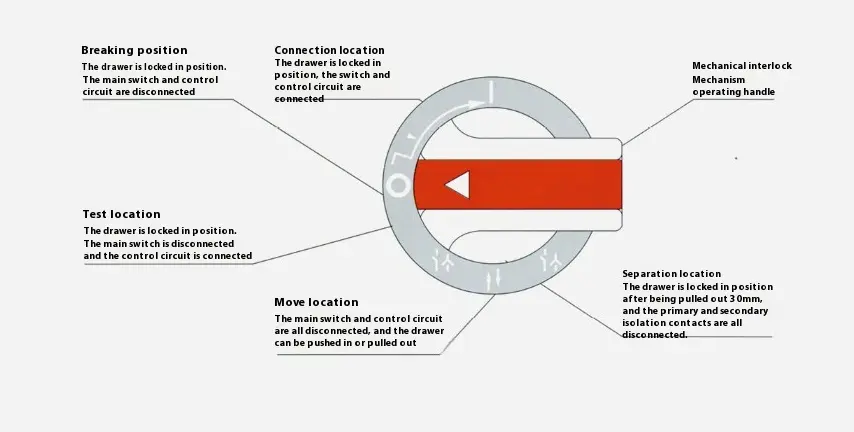

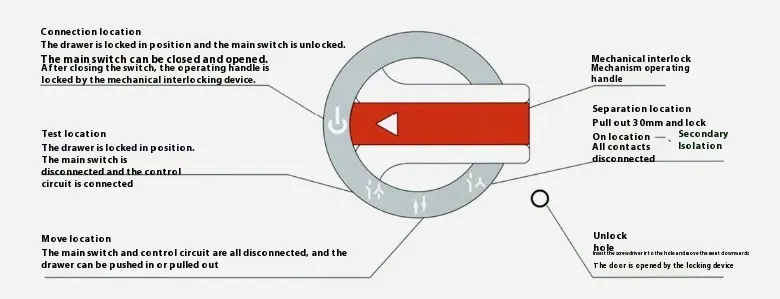

Skuffe -enheden har en pålidelig mekanisk sammenlåsningsposition, der kontrolleres af driftshåndtaget og har åbenlyst og nøjagtig lukning, test, tegning og isoleringspositioner. Se figuren for funktionen af ​​driftsmekanismen. For at styrke sikkerhedsforholdsreglerne kan hængelåse tilføjes, når driftshåndtaget er placeret, og op til tre låse kan tilføjes, som vist i venstre figur. Når skuffeenheden er på plads, skal den handle i streng overensstemmelse med driftsfunktionen og positionen, der er anført i figur 4 og figur 5, ellers vil den let skade de strukturelle dele, så vær opmærksom, når du bruger den.

◆ 8e/4 og 8e/2 betjener switch -funktionen

◆ 8eand 16e, 24e betjener switch -funktionen

◆ Skematisk diagram over kombinationstilstand

● Installation, brug og vedligeholdelse

1. Når enheden ankommer til destinationen, skal du først kontrollere, om pakningsboksen er færdig. Hvis enheden ikke er installeret med det samme, skal den opbevares på et tørt og rent sted.

2. Enheden anbefales at blive installeret væk fra væggen, eller den kan installeres mod væggen. Installationsfundamentplanet skal være fladt, og den vandrette fejl i Foundation Channel Steel er 1/1000, og den samlede længdeafvigelse er 3 mm ..

3.. Det anbefales at bruge grad 8.8 og spændingsskive til boltfiksering af alle ledende dele, og det anbefalede stramningsmoment vises i nedenstående tabel:

4. kabelhovedskede og et vist antal kobberstik til sekundært kredsløb leveret af MCC -ordningstilbehør. (For at tilpasse sig den kolde presserende behandling af kobberfuger anbefales multi-core fleksible ledninger til sekundære kabler).

5. Efter at have tilsluttet kablet, skal bunden af ​​enheden være lukket for at forhindre små dyr i at kravle ind i kabinettet og forårsage kortslutningsulykker.

6. Efter installation eller justering, inden de har taget i drift, kræves følgende inspektioner og tests:

▶ Kontroller, om det elektriske udstyr og kontrolledninger, der er installeret i enheden, opfylder kravene på fabrikstegningerne.

▶ Manuel betjening af forskellige afbrydere skal være fleksible uden abnormitet eller fastklemning.

▶ Kontroller, om handlingerne med mekanisk sammenlåstmekanisme og elektrisk sammenkoblingsindretning er korrekte og pålidelige, hvilket skal opfylde systemkravene.

▶ Kontroller, om hovedsredningens isoleringsmodstand og kontrolkredsløbet opfylder de specificerede krav.

▶ Kontroller, om det elektriske udstyr, der er installeret i enheden, er i god kontakt og opfylder de tekniske krav i selve det elektriske apparat.

▶ Kontroller, om der er nogen fremmedlegemer inde i enheden, og om monteringsskruerne i forskellige dele er løse.

◆ Betjeningsvejledning til udtræk MCC:

(1) Først efter, at bunden af ​​skuffen kommer ind i guiden korrekt, kan den skubbes ind i skabet, ellers bliver skuffen beskadiget eller ikke kan trækkes ud.

(2) Se figur 4 for symboler og funktioner på panelet 8e/4 og 8e/2 skuffer. Pilen fra breaking -positionen "o" til arbejdspositionen "i" i figuren indikerer, at driftshåndtaget skal skubbes først ind og derefter drejes fra "O" til "jeg". Når du vender tilbage, er der ingen grund til at skubbe det, bare dreje håndtaget "jeg" til "O", og efter at have sluppet, håndtaget.

(3) Se figur 5 for symbolerne og funktionerne på 8e-24e skuffepanelet. Når håndtaget når arbejdspositionen, frigiver mekanismen den mekaniske lås på hovedafbryderen, og derefter kan hovedafbryderen lukkes og åbnes. Når hovedafbryderen er lukket, kan håndtaget af sammenlåsemekanismen ikke betjenes. Der er et lille plastikdæksel på døren i nederste højre hjørne, der møder skiltet, som er låsemekanismen for døren. Betjeningsprocessen er som følger: Når skuffen er i arbejdspositionen, hvis du vil åbne døren, skal du først trække det lille dæksel ud, og indsæt derefter skruetrækkeren i hullet og flyt låsen nedad for at åbne døren. Sørg for at dække det lille plastikafdækning efter åbningen af ​​døren, ellers vil det originale beskyttelsesniveau blive ødelagt.

● Transport og opbevaring af enheder

▶ Enheden må ikke tipse over og lide alvorlig vibration.

▶ Transportvinkelpladen skal bruges, når enheden løftes efter udpakning, og den inkluderede vinkel på to stålledninger og reb skal være ≤1200. Hvis der bruges en gaffeltruck, rulle eller kobling, er det ikke tilladt at blive udført direkte på enheden under.

▶ Når enheden er installeret på plads, hvis du vil flytte positionen i en kort afstand, kan du lirke den ved de fire hjørner af chassiset.

▶ Elektriske produkter og dele må ikke adskilles efter vilje i enheden.

▶ Regnen skal forhindres i at blive våd, og omgivelsestemperaturen skal være i overensstemmelse med de relevante bestemmelser i denne prøve.

● Komplethed af produkter

MNS -typen Lavspændingseffektdistributionskabinet er fastgjort med pakningsliste, produktcertifikat, produktanvisningsmanual og nødvendige tegninger og dørnøglen og reservedele, der leveres i henhold til understøttelseslisten, er vedhæftet.
