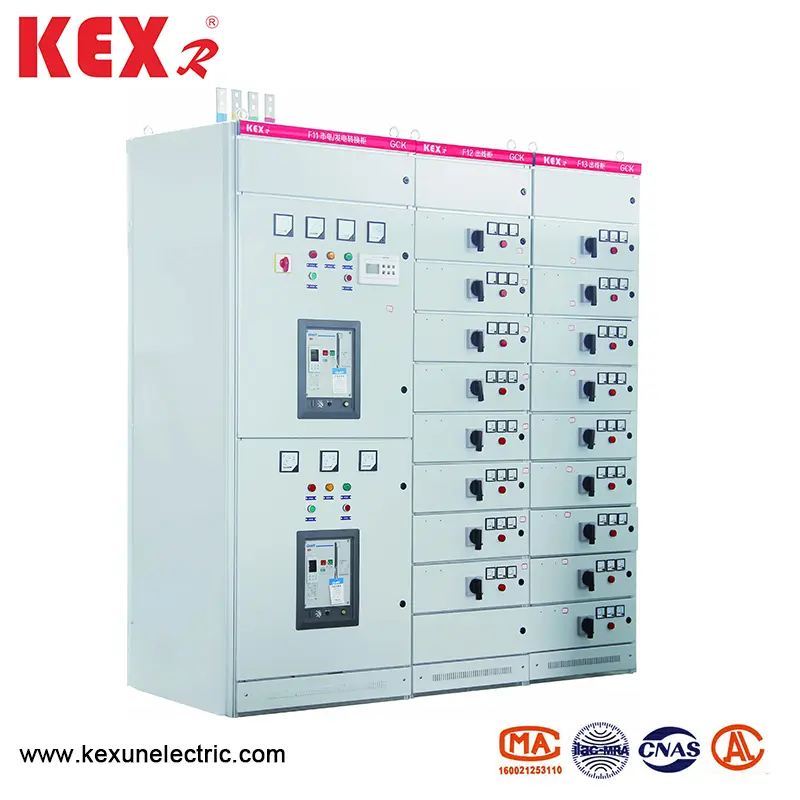

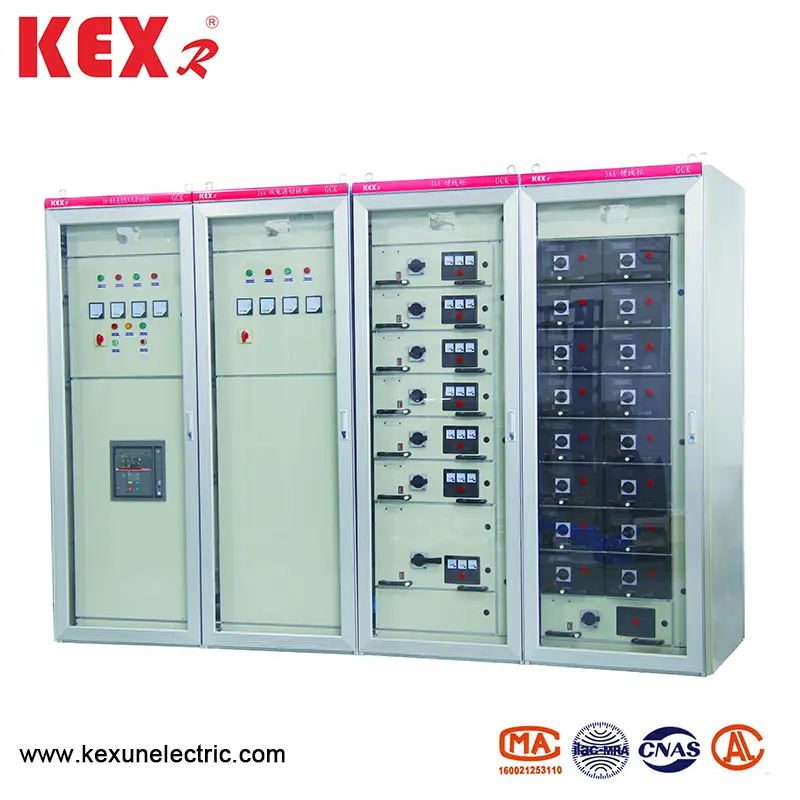

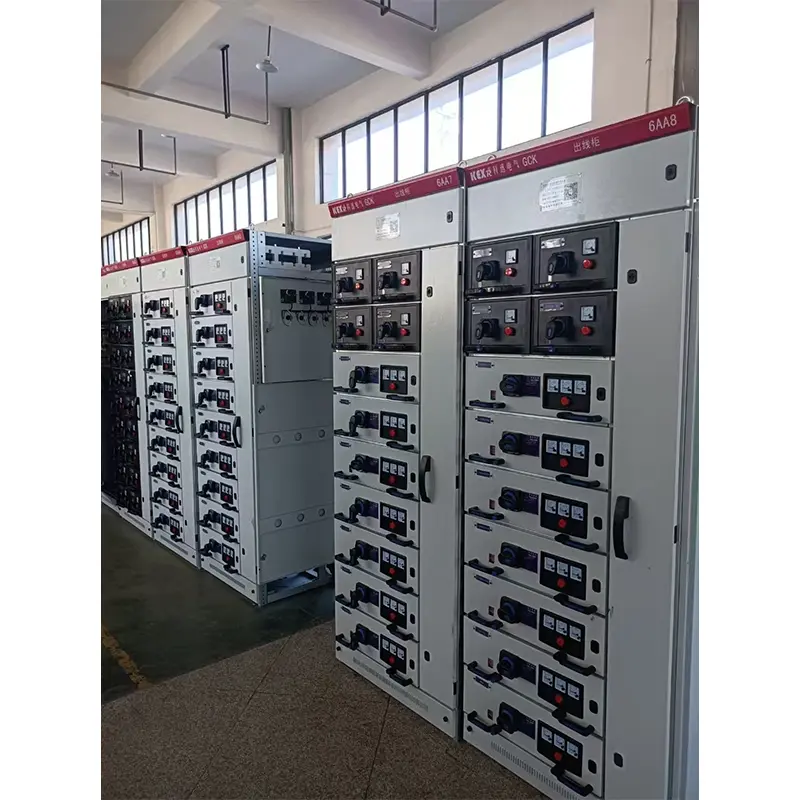

LV Switchgear

● Regelmæssig brug af betingelser

◆ Højden på GCK LV -switchgear mindre end 2000 m

◆ Den omgivende lufttemperatur er ikke højere end +40 ℃, og gennemsnitstemperaturen inden for 24 timer er ikke højere end +35 ℃, og den omgivende lufttemperatur er ikke lavere end 50 ℃

◆ Atmosfæriske forhold: Luften er ren, og den relative fugtighed er ikke mere end 50%, når temperaturen er +40 ℃, og højere relativ fugtighed er tilladt, når temperaturen er lav, for eksempel 90%, når temperaturen er +20 ℃

◆ GCK LV -switchgear skal installeres på steder fri for brand, tør eksplosion, alvorlig forurening, kemisk korrosion og voldelig vibration

◆ Hældningen med det lodrette plan må ikke overstige 5; Dette produkt er velegnet til transport og opbevaring ved følgende temperaturer: -25 ℃ ~+55 ℃, og det vil ikke overstige+70 ℃ på kort tid (højst 24 timer); Hvis ovenstående brugsbetingelser ikke kan opfyldes, hæver brugeren den med producenten, når den bestiller og afvikler det gennem konsultation.

● Hovedtekniske parametre for GCK LV Switchgear

● Arkitektonisk funktion

Skuffefunktionsenheden og døren er mekanisk sammenkoblet af driftsmekanismen for hovedafbryderen. Når hovedafbryderen er i lukningspositionen, kan døren ikke åbnes, og driftsmekanismen kan låses i lukning eller åbningsposition med en ekstra hængelås. Rummet med funktionelle enheder adskilles af metalplader, og skufferne har god udskiftelighed og har arbejdsposition, testposition og separationsposition. Når skuffen skubbes til en bestemt position, placeres skuffen automatisk. På dette tidspunkt kan skuffen på venstre side af skuffen trækkes for at frigive placeringen og indtaste den næste position. Når skuffen trækkes ud af kabinettet, har den også funktionen til at forhindre at falde af.

▶ Kabinettet med faste ordninger såsom kapacitanskompensation og måling har det samme udseende og den samme vandrette busposition som skuffeskabet. Dermed sikrer det, at skuffe-kabinettet og det faste skab kan bruges side om side.

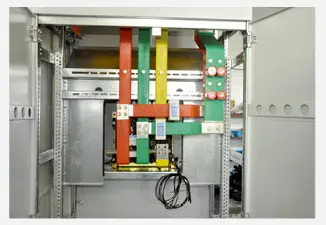

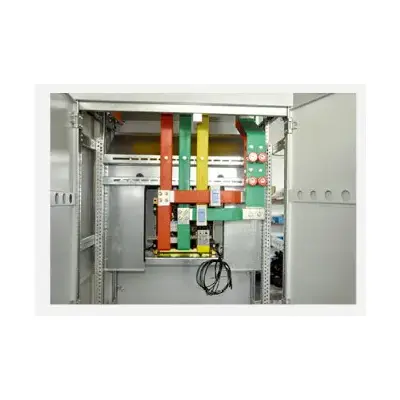

▶ Busbar-system: Kabinetets busbar vedtager trefaset femtrådssystem, enkelt busbar bruges, når den nominelle strøm af vandret busbar er under 1250a, og dobbelt busbar bruges, når den nominelle strøm af vandret busbar er over 1250a. Den horisontale busslinje mellem skabe overlappes ved at forbinde blokke, og den lodrette busslinje er lukket af polycarbonatteknisk plastikskal. Den indre baffel bruges til at begrænse bue -diffusion. Den neutrale busbar er indstillet på fronten af ​​kabinettets top, og den beskyttende busslinjes (PE) er indstillet i bunden af ​​skabet og er forbundet med kabinetets baffel.

▶ Under betingelse af ikke at reducere beskyttelsesniveauet på skallen er bunden og toppen af ​​switch -skabet forsynet med naturlige ventilationsvinduer.

▶ Beskyttelseskvaliteten af ​​kabinetskallen er IP40.

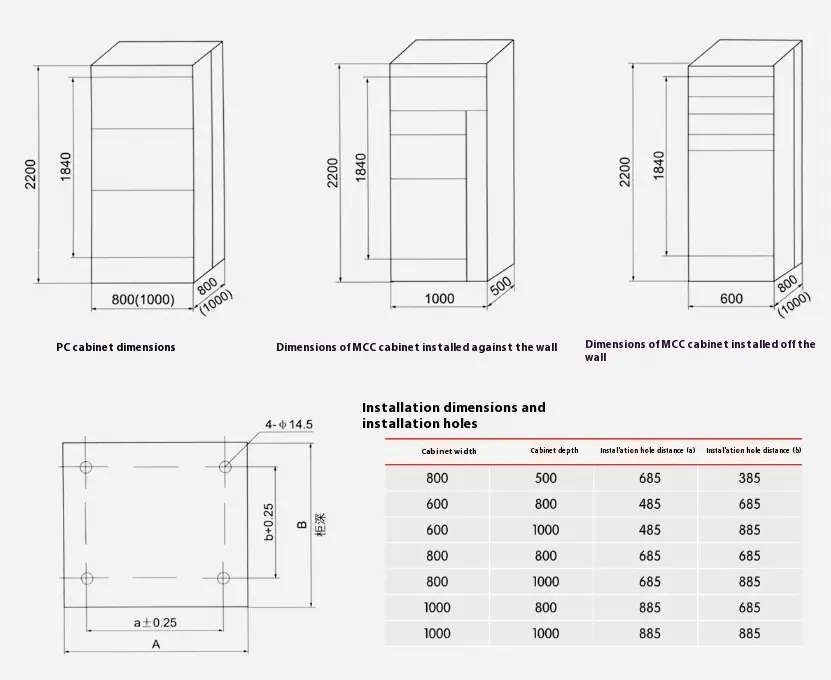

● LV SwitchGear samlede dimensioner, installationsdimensioner

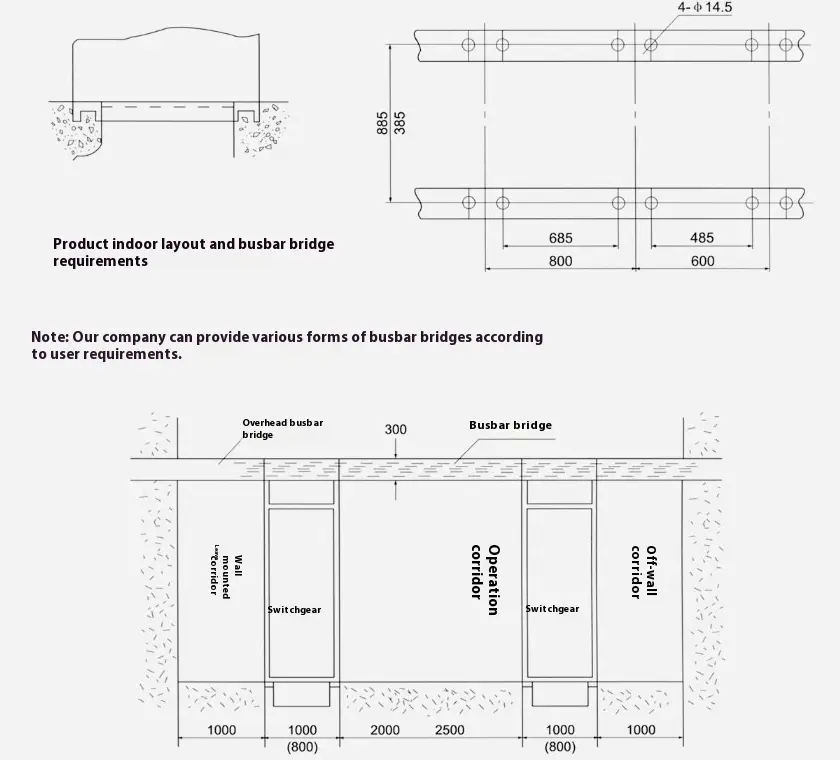

● Skematisk diagram over GCK Type LV Switchgear Installation Foundation
