Lavspændingsstyrkefordelingskontaktkontakt

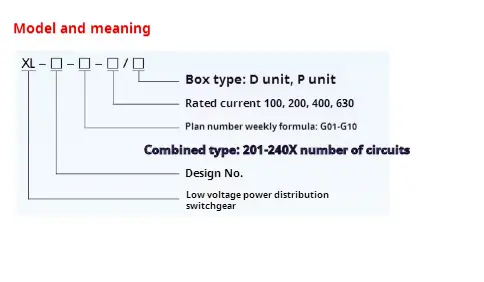

● Model betydning

● Brug af betingelser

◆ XL-21-typen Lavspændingsstyrkefordelingskontakt skal installeres i en højde mindre end 2000 m.

◆ Omgivelsestemperaturen og den omgivende lufttemperatur er ikke højere end +40 ℃, men gennemsnitstemperaturen er ikke højere end +35 ℃, og den omgivende lufttemperatur er ikke lavere end -100 ℃ i en 24 -timers periode.

◆ Der må ikke være nogen overdreven støv, syre, salt, ætsende og eksplosiv gas i luften. Den relative temperatur må ikke overstige 50% ved den højeste temperatur på +40 ℃, og en højere relativ temperatur er tilladt ved den laveste temperatur, såsom 90% under +20 ℃. Det skal overvejes, at generel kondens lejlighedsvis kan forekomme på grund af temperaturændringer.

◆ Når brugere har særlige krav, kan de forhandle med producenten.

● Designfunktioner

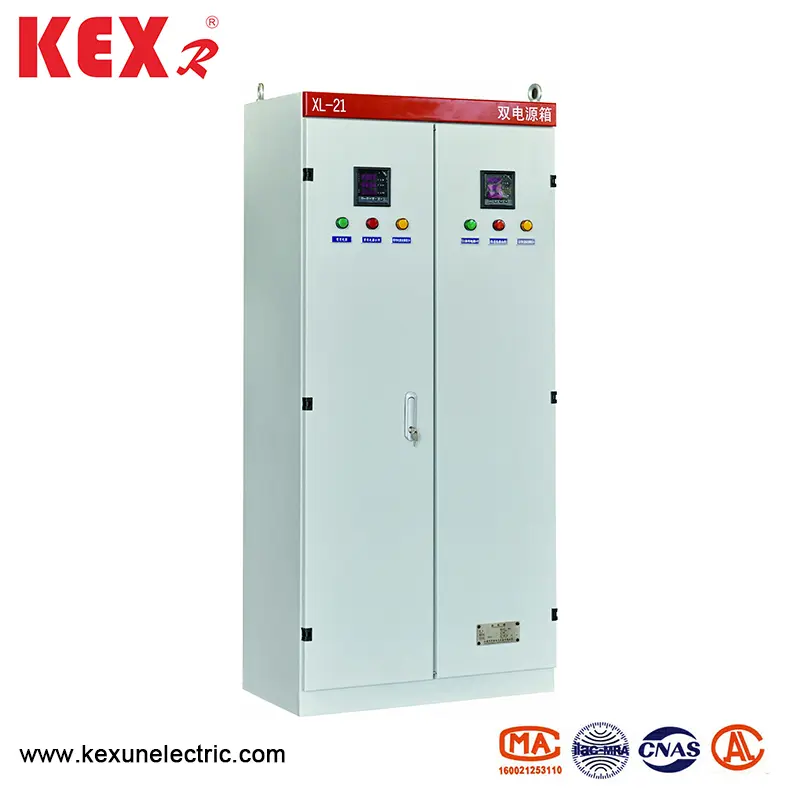

◆ XL-21-typen Lavspændingsstyrkefordelingskontakt er gulvmonteret og kan installeres direkte under transformeren. SwitchGear-kroppen er lavet af stålplade af høj kvalitet, der er svejset eller samlet, og knivafbryderens driftshåndtag er installeret i højre kolonne foran switchgearet, som kan bruges til at skifte strømforsyning. Et voltmeter er installeret foran strømfordelingsboksen. Angiver busspændingen. Der er en dør foran strømfordelingsboksen. Når døren er åbnet, udsættes alt udstyr i strømfordelingsboksen, hvilket er praktisk til vedligeholdelse. Denne strømfordelingsboks vedtager nye komponenter designet af Kina, som har egenskaberne ved kompakt struktur, praktisk vedligeholdelse og fleksibel kombination af kredsløbsordninger. Effektfordelingsboksen er udstyret med en afbryder som kortslutningsbeskyttelse, og en betjeningsknap kan installeres foran døren.

◆ Betjeningstilstand: Manual.

◆ Installationstilstand: Lodret installation

◆ Ledningstilstand: Fast ledninger

● Tekniske parametre for XL-21-typen Lavspændingsafbrydelse

● Installation og brug af XL-21-typen Lavspændingseffektkontaktkontaktkontakt

◆ Effektfordelingsboksen kan pakkes og transporteres først efter at have bestået inspektionen. Når produktet ankommer til destinationen, skal du først kontrollere, om feltet er afsluttet. Hvis strømfordelingsboksen ikke er installeret med det samme, skal du gemme produktet på et tørt og rent sted.

◆ Effektfordelingsboksen kan installeres i henhold til installationstegningen, og Foundation Channel -stål og skruer skal leveres af brugeren. Hvis kablet er udadvendt, begraver brugeren grundlaget for fundamentet og kabelgraven uden for den nederste pasta.

◆ Når strømfordelingsboksen er installeret eller revideret, skal der inspiceres og testes en række poster, før den sættes i drift.

(1) Kontroller, om det interne elektriske udstyr og ledninger er i overensstemmelse med det skematiske diagram.

(2) Kontroller og betjen kontakten flere gange for at se, om den er fleksibel og normal.

(3) Kontroller og test, om alle meter og relæer er nøjagtige.

● Bestillingsinstruktioner

Dokumenter og tilbehør leveret af Kexun, når de leverer.

▶ Leveringsliste.

▶ Produktcertifikat.

▶ Fabriksinspektionsrapporten.

▶ Produktbeskrivelse

▶ Primært systemdiagram, kontrolskematisk diagram og sekundær ledningsdiagram.

▶ Kabinetdørnøgler, driftshåndtag og reservedele, der er specificeret i kontrakten.

▶ Instruktioner til brug af hovedkomponenter
