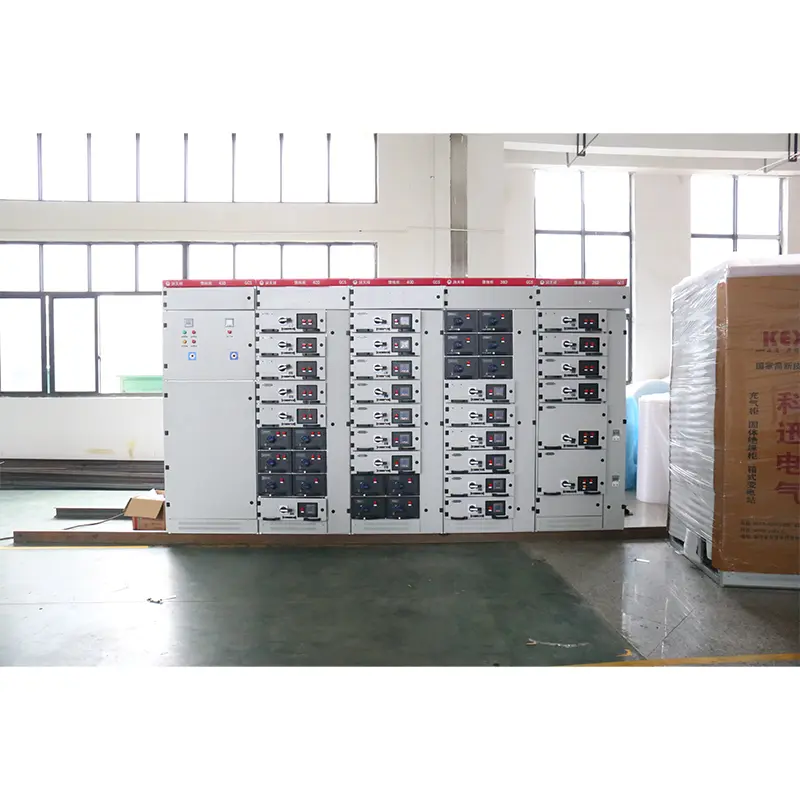

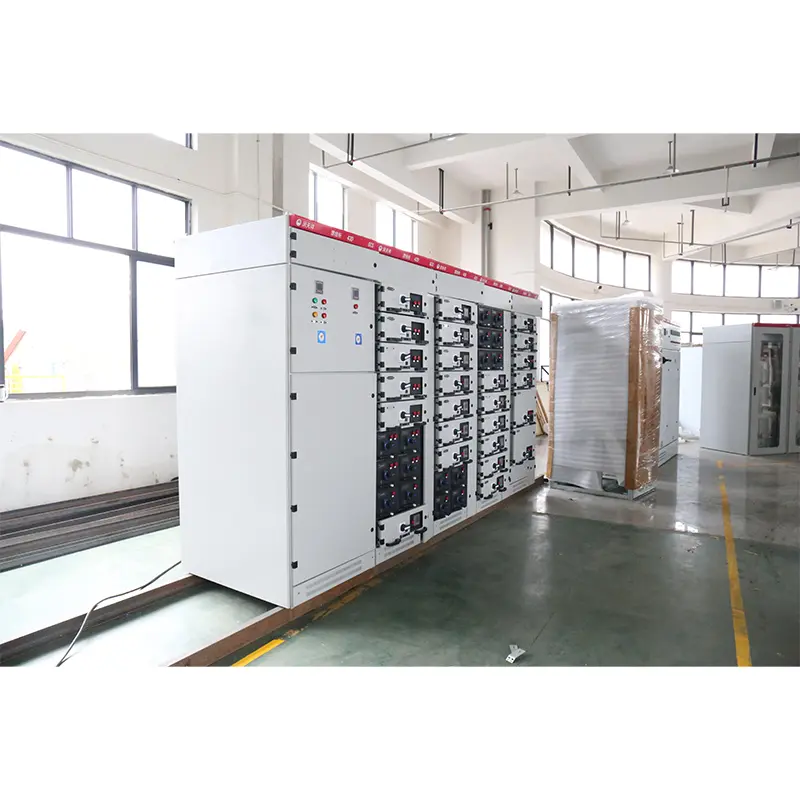

Lavspænding komplet sæt

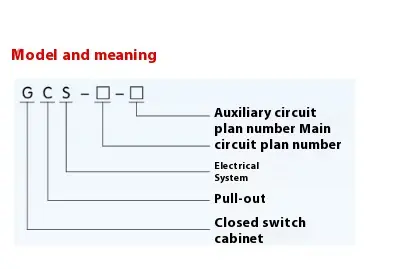

● Model betydning

● Grundlæggende parametre

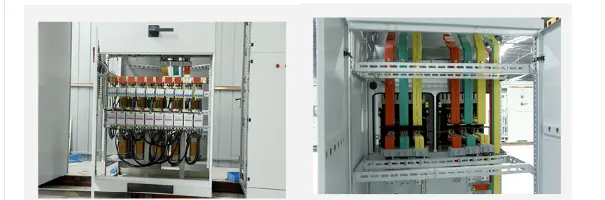

● Hovedstruktur

▶ Hovedrammen for GCS -typen Lavspændingskomplet sæt vedtager 8MF -type åbent sektionsstål, og de to sider af sektionsstål har installationshuller med henholdsvis modulet 20 mm og 100 mm og ①9,2 mm, så den interne installation er fleksibel og praktisk.

▶ Hovedrammen er designet i to samlingsformer, nemlig fuldt samlet struktur og delvist svejset struktur (sideramme og tværstråle) for brugerne at vælge.

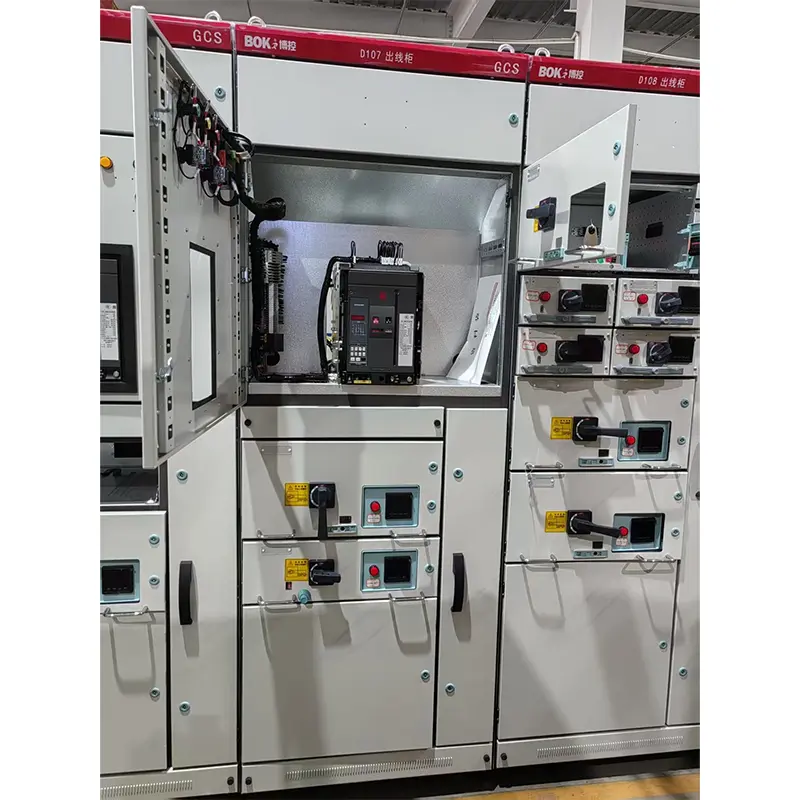

▶ Hvert funktionelt rum på enheden er isoleret fra hinanden, og dets rum er opdelt i funktionelt enhedsrum, busrum og kabelsrum. Funktionerne i hvert kammer er relativt uafhængige.

▶ Den vandrette hovedbus er arrangeret vandret bag kabinettet, som er den grundlæggende foranstaltning til at gøre hovedkredsløbet for enheden har høj kortslutningsstyrke.

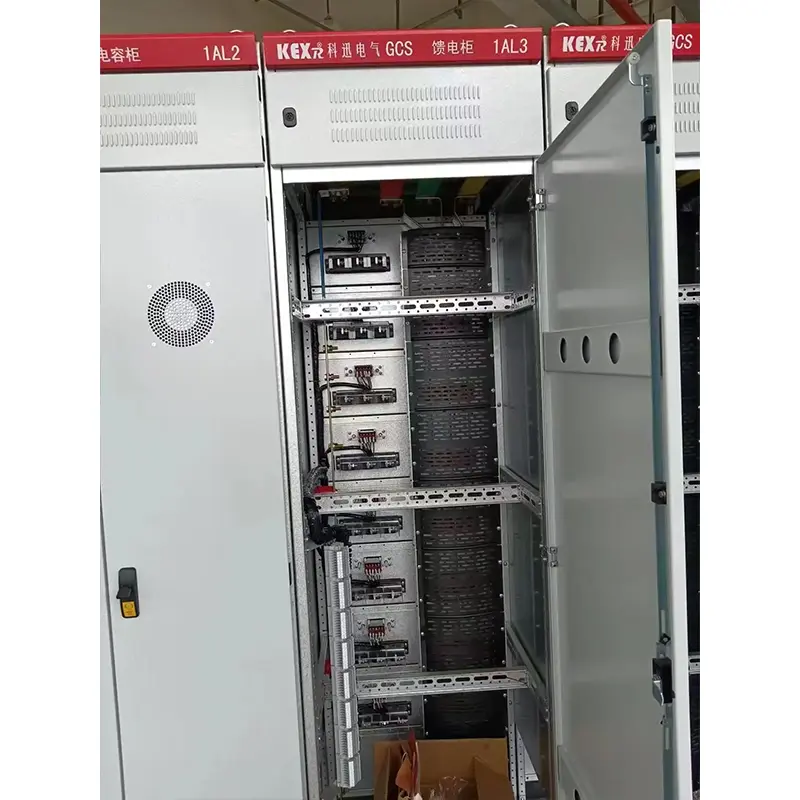

▶ Designet af kabelrummet gør det meget praktisk for kabler at gå op og ned.

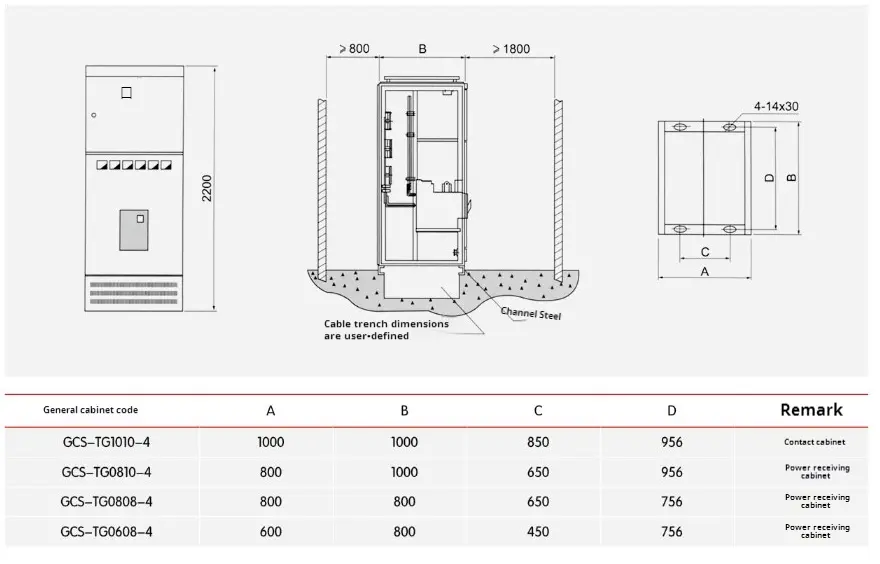

▶ Størrelsesserie af generel kabinet på enheden (se nedenstående tabel):

● Installation og brug af GCS -type lavspændingskomplet sæt

◆ Når produkterne ankommer til det modtagende sted, skal de først kontrollere, om emballagen er intakt. Hvis der findes problemer, skal de straks underrette de relevante afdelinger om kontrakten om at foretage forretningsregistre, analysere grundene sammen, gøre visa og håndtere efterspørgslen. For produkter, der ikke er installeret med det samme, skal de placeres på et passende sted og opbevares korrekt i henhold til de normale brugsbetingelser og kravene i midlertidige lagerbestemmelser for elektrisk udstyr. 1. Produktet skal installeres i henhold til installationsskematisk diagram (se vedhæftet figur). Fundamentkanalen stål og boltene, når Bolt Fixing -metoden vedtages, skal leveres af brugeren. Når hovedbussen er tilsluttet, hvis overfladen er ujævn på grund af transport, opbevaring og andre grunde, skal den udjævnes før forbindelse og fastgørelse.

◆ Når enhederne installeres separat eller i søjler, skal deres lodrethed, ujævnhed af skabsoverfladen og afvigelse af huller mellem skabe opfylde kravene i nedenstående tabel.

◆ Inspektion og inspektion efter GCS -typen lavspændingskomplet sæt

installation og inden du tager i drift

(1) Kontroller, om den øverste maling eller andre dækningsmaterialer (såsom plastsprøjtning) af skabet er beskadiget, og om skabet er tørt og rent.

(2) om driftsmekanismen for elektriske komponenter er fleksibel, og der bør ikke være nogen fastklemning eller overdreven driftskraft.

(3) Hvorvidt on-off af hoved- og hjælpekontakterne i de vigtigste elektriske apparater er pålidelige og nøjagtige.

(4) Skuffen eller udtrækningsmekanismen skal være fleksibel og let uden fastklemning og kollision.

(5) Midtlinjerne for de bevægelige og statiske kontakter i skuffen eller trækstrukturen skal være konsistente, og kontakterne skal være i tæt kontakt. Indsættelsesdybden for hoved- og hjælpekontakter skal opfylde kravene. Mekanisk sammenkobling eller elektrisk: Responseaktionen er korrekt, og låsning eller frigivelse skal være pålidelig.

(6) Skuffer af samme størrelse skal udskiftes bekvemt uden fastklemning og kollision.

(7) Den jordforbundne kontakt mellem skuffen og kabinettet skal være i tæt kontakt. Når skuffen skubbes ind, kontaktes den jordforbundne kontakt med skuffen før hovedkontakten, og når den trækkes ud, kobles den jordforbundne kontakt efter hovedkontakten.

(8) Kalibreringen af ​​instrumentet, transformationsforholdet og polariteten af ​​transformeren skal være korrekt.

(9) Sikringskernspecifikationen skal opfylde kravene til teknisk design.

(10) Beskyttelsesvurderingen skal være korrekt og pålidelig.

(11) Brug et 1000V -megohmmeter til at måle isoleringsmodstandsværdien ikke mindre end 1MΩ.

(12) Forbindelsen mellem hver busbar skal være god, og installation af isoleringsstøtter, installationsdele og andet tilbehør skal være fast og pålidelig.

◆ Brug forholdsregler for GCS -typen lavspændingskomplet sæt

▶ Enheden er et lavspændingskomplet sæt, der ikke er installeret mod væggen, betjent fra fronten og vedligeholdes på begge sider. Kun kvalificerede fagfolk kan komme ind eller åbne vedligeholdelseskanal- og kabinetdøren til drift, inspektion og vedligeholdelse.

▶ Luftkontakt og støbte sagskredsløbsafbrydere er blevet adskilt og lukket i mange gange, især efter kortslutningsadskillelse og lukning, hvilket vil forårsage lokale kontaktforbrændinger og producere kulstofstoffer, hvilket vil øge kontaktmodstanden. Derfor skal de opretholdes og gennemgås i brugsanvisningen for afbryderen.

▶ Efter installation og vedligeholdelse skal isoleringen mellem rum og funktionelle enheder kontrolleres strengt for at sikre den gode funktionelle adskillelse af enheden og forhindre, at fejlen udvides.

● Produktpakke

Producenten leverer følgende dokumenter og tilbehør, når de leverer:

▶ Enhedsliste

▶ Produktcertifikat

▶ Instruktioner til brug

▶ Fabrikstestrapport

▶ Relevante elektriske tegninger

▶ Kabinetdørnøgler, driftshåndtag og reservedele, der er specificeret i kontrakten.

▶ Installationsinstruktioner af hovedkomponenter

● Bestillingsinstruktioner

Bestillingskontrakten for GCS Type Low Voltage Complete Set indeholder følgende indhold:

▶ Den fulde model af produktet inkluderer hovedkredsløbsskema -nummeret og hjælpekredsløbets ordning.

▶ Hovedkredsløbssystemets kombinationssekvensdiagram

▶ Elektrisk skematisk diagram over hjælpekredsløb

▶ Liste over komponenter i kabinettet

▶ Indstilling af parametre såsom spænding, strøm og tid i kredsløbet.

▶ Andre specielle tabeller, der er uforenelige med den normale brug af produktet.
