AC lavspændingsfordelingskontaktkontakt

● Brug af betingelser for GGD -typen AC lavspændingsfordelingskontaktkontakt

▶ Den omgivende lufttemperatur må ikke være højere end +40 ℃ eller lavere end -5 ℃, og gennemsnitstemperaturen inden for 24 timer må ikke være højere end +35 ℃

▶ Højden af ​​indendørs installation og brugssted må ikke overstige 2000 m ；;

▶ Den omgivende lufts relative fugtighed bør ikke overstige 50% ved den højeste temperatur på +40 ℃, og en større relativ temperatur bør tillades ved en lavere temperatur (for eksempel 90% ved +20 ℃), i betragtning af at påvirkningen af ​​mistænksom dug lejlighedsvis kan forekomme på grund af temperaturændringer;

▶ Når udstyret er installeret, må hældningen med det lodrette plan ikke overstige 5:

▶ Udstyret skal installeres et sted, hvor der ikke er nogen voldelig vibration og påvirkning, og hvor det ikke er nok til at korrodere elektriske komponenter;

Bemærk: Når brugere har særlige krav, kan de forhandle med producenten.

● Grundlæggende elektriske parametre

● Designfunktion

▶ Kabinettet for GGD-type AC-lavspændingsfordelingskontakt er i form af generelt skab, og rammen samles af lokal svejsning med 8MF koldformet stål. Rammedele og specielle understøttelsesdele leveres af den udpegede stålproducent for at sikre nøjagtigheden og kvaliteten af ​​kabinettet. Komponenterne i det universelle skab er designet i henhold til det modulære princip, og der er 20 monteringshuller. Den universelle koefficient er høj, hvilket kan få fabrikken til at realisere forproduktion, som ikke kun forkorter produktionscyklussen, men også forbedrer arbejdseffektiviteten.

▶ Udformningen af ​​GGD-type AC-lavspændingsfordelingskontakt overvejer fuldt ud varmeafledningen i driften af ​​kabinettet. Der er forskellige antal afkølingspladser i de øverste og nedre ender af skabet. Når de elektriske komponenter i skabet genererer varme, stiger den varme luft og udledes gennem den øverste slot, mens den kolde luft kontinuerligt genopfyldes i skabet gennem den nedre slot, så det forseglede skab danner en naturlig ventilationskanal fra bund til top for at opnå formålet med afkøling.

▶ I henhold til kravene til moderne industriel produktmodelleringsdesign vedtager GGD-type AC-lavspændingsfordelingskontaktkontakt metoden i forhold til Golden Section for at designe formen på kabinettet og opdelingsstørrelsen for hver del, hvilket gør hele kabinettet smukt og generøst.

▶ Skabsdøren er forbundet med rammen med et roterende hængsel, som er praktisk til installation og adskillelse. En gavlestrimmel er indlejret i døren. Når døren er lukket, har strimlen mellem døren og rammen et vist komprimeringsslag, som kan forhindre, at døren direkte kolliderer med skabet og forbedrer beskyttelsesniveauet for døren.

▶ Instrumentdøren udstyret med elektriske komponenter er forbundet med rammen med flere strenge af bløde kobberledninger, og installationsdelene i kabinettet er forbundet med rammen med rfurede skruer, så hele kabinettet udgør et komplet jordbeskyttelsessystem.

▶ Skabets øverste lag er lavet af polyester orange bagningsmaling, som har stærk vedhæftning og god struktur. Hele skabet er i underlys tone, som undgår den blændende virkning og skaber et behageligt visuelt miljø for det personale, der er på vagt.

▶ Det øverste dækning af kabinettet kan fjernes, når det er nødvendigt, hvilket er praktisk til samlingen og justeringen af ​​hovedbussen på stedet. De fire hjørner af kabinettet er udstyret med løftere til løft og forsendelse.

▶ Skabets beskyttelsesniveau er IP30, og brugerne kan også vælge mellem IP20 og IP40 i henhold til kravene i brugsmiljøet.

● Installation og brug

Når produktet ankommer til det modtagende sted, skal det først kontrollere, om emballagen er intakt, og underrette de relevante afdelinger om at finde grundene til tid, hvor der findes problemer. For produkter, der ikke er installeret med det samme, skal de placeres på passende steder i henhold til bestemmelserne i normale brugsbetingelser.

◆ Produktinstallation

Installation af produkter skal udføres i henhold til installationsskematisk diagram (se vedhæftet figur), og de grundlæggende kanalstål og bolte skal leveres af brugerne. Når hovedbussen er installeret i en hel række med tinbelægning, skal den overlappende overflade repareres og udjævnes, rengøres, coates med neutral vaselin eller træffes andre foranstaltninger og fastgøres derefter med bolte.

◆ Produkterne inspiceres og testes for følgende varer efter installation og inden de bliver sat i drift.

▶ Kontroller, om kabinetets øverste maling er faldet af, og om skabet er tørt og rent.

▶ Om driftsmekanismen for elektriske komponenter er fleksibel, og der skal ikke være nogen fastklemning eller overdreven driftskraft.

▶ Om on-off af hoved- og hjælpekontakterne er pålidelige og nøjagtige og nøjagtige.

▶ Om forholdet og polariteten af ​​instrumentindikation og transformer er korrekte.

▶ Om Busbar -forbindelsen er god, og om isoleringen understøtter, montering af dele og tilbehør installeres fast og pålideligt.

▶ Om hjælpekontakten opfylder kravene, om sikringens kerne specifikation af sikringen er korrekt, om indstillingsværdien af ​​relæet opfylder designkravene, og om handlingen er pålidelig og nøjagtig.

▶ Om kontakten af ​​kredsløbet opfylder kravene i det elektriske skematiske diagram.

▶ Om beskyttelseskredsløbssystemet opfylder kravene.

▶ Brug et 500-volt megohmmeter til at måle isoleringsmodstandsværdien ikke mindre end 1 megohmmeter.

◆ Forholdsregler for brug

(1). Dette produkt er ikke installeret mod væggen, betjent på den ene side (forside) og vedligeholdes med dobbeltdøre. Kun kvalificerede fagfolk kan komme ind eller åbne produktvedligeholdelseskanalen og skabet til drift, inspektion og vedligeholdelse.

(2). Luftkontakt efter mange gange, vil gøre hovedkontakt lokale forbrændinger og producere kulstofstoffer, øge kontaktmodstanden, skal være regelmæssig vedligeholdelse og reparation af luftafbryderen i henhold til dens driftsinstruktioner.

◆ Produkt komplet sæt

▶ Pakningsliste

▶ Produktcertifikat

▶ Instruktioner til brug

▶ Fabrikstestrapport

▶ Relevante elektriske tegninger

▶ Kabinetdørnøgler, driftshåndtag og reservedele, der er specificeret i kontrakten.

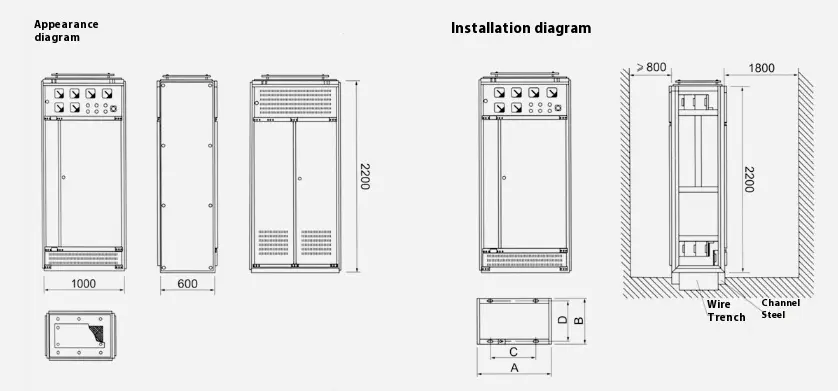

● Oversigt og installationsskematisk diagram
