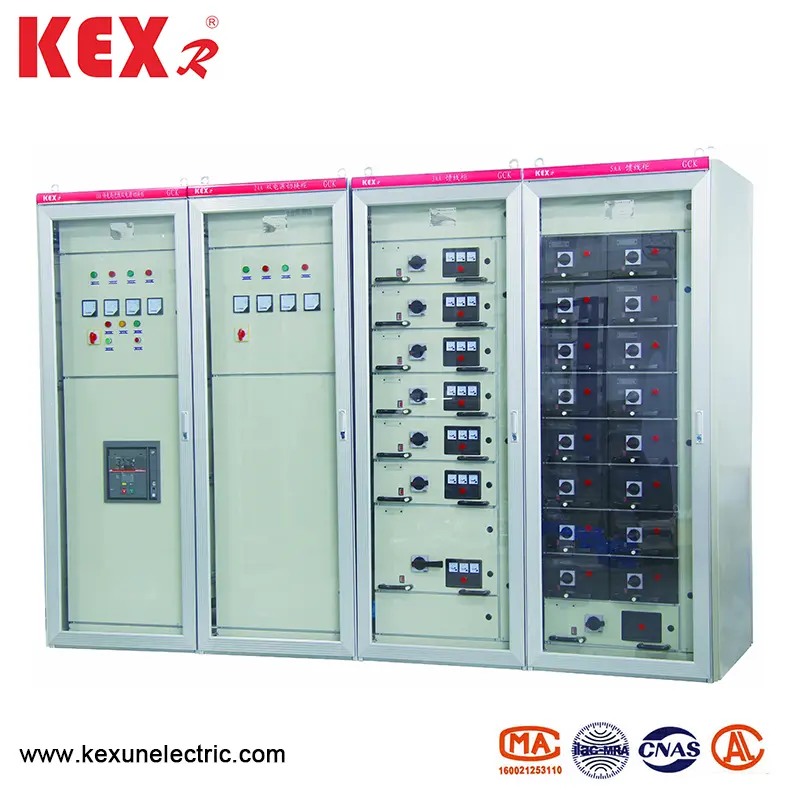

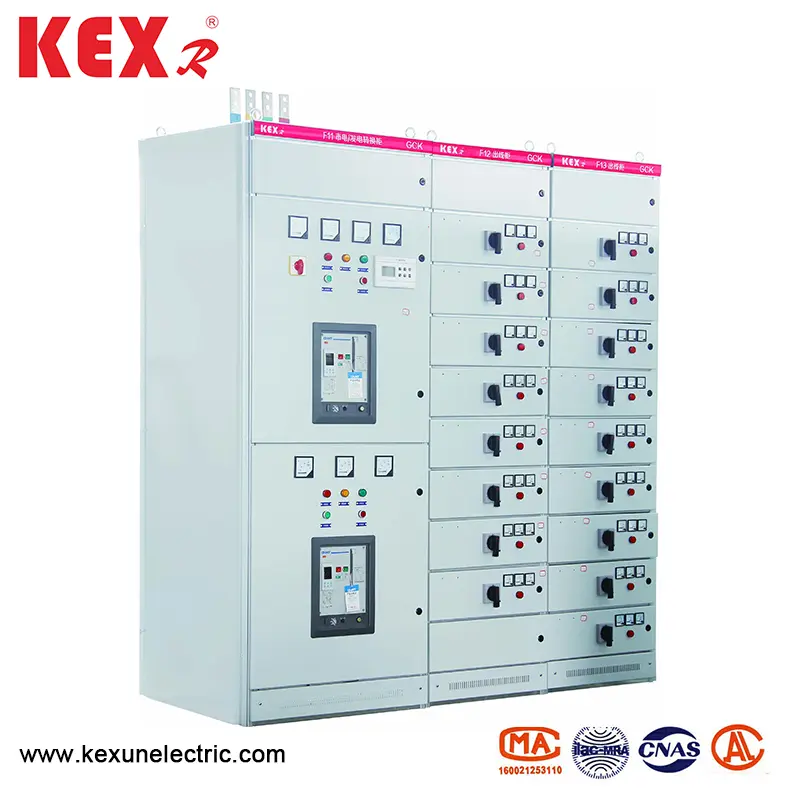

Lavspændingsudskiftning

● Produktegenskaber

Denne lavspændingsudtrækkning af switchgear har fordelene ved høj brudkapacitet, god dynamisk og termisk stabilitet, avanceret og rimelig struktur, praktisk elektrisk ordning, serie, stærk alsidighed, vilkårlig kombination af forskellige skemaenheder, flere kredsløb indeholdt i et switchgear, gulvpladsbesparelse, smukt udseende, høj beskyttelsesniveau, sikkerhed og pålidelighed, praktisk vedligeholdelse og så på. Dette produkt er i overensstemmelse med IEC439 NEMAICS2-322 Standard, og er også i overensstemmelse med GB7251-87 "Low-Voltage Switchgear" National Standard og ZBK36001-89 "Low-Volttage Treatwable Switchgear" Professional Standard

● Hovedtekniske parametre

● Arkitektonisk funktion

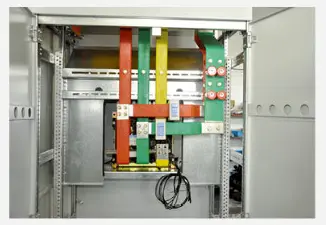

Den grundlæggende switchgear-ramme med lavspændingsudtrækningsafbryder er samlet struktur. Alle de strukturelle dele af switchgear -rammen er forbundet med hinanden med skruer for at danne en grundlæggende ramme. Derefter tilsættes døre, døre, baffler, partitioner, skuffer, monteringsbeslag, busstænger og elektriske komponenter for at samle et komplet switchgear. Denne LV -switchgear har følgende egenskaber:

▶ 1. Rammen er lavet af profileret stål, placeret af tredimensionel hjørneplade og boltet uden svejsestruktur, hvilket undgår svejsning af deformation og stress og forbedring af installationsnøjagtigheden.

▶ 2. Monteringshullerne med rammer og dele ændres i henhold til modulen E = 20mm.

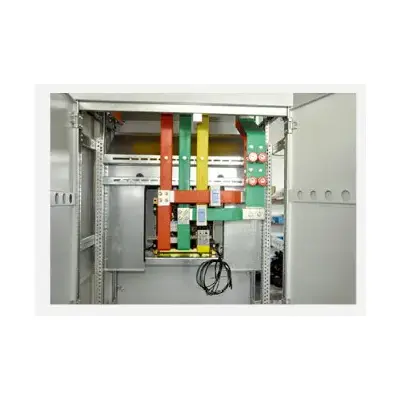

▶ 3. De interne strukturelle dele galvaniseres. Efter pickling og fosfating sprøjtes det ydre med elektrostatisk epoxypulver. 4. I Power Center (PC) indkommende switchgear er toppen det vandrette busområde, og den nedre del af det vandrette busområde er Circuit Breaker Room. Circuit Breakers kan være udstyret med indenlandske DW15C, ME og andre serier og kan også være udstyret med forskellige afbrydere produceret af udenlandske elektriske virksomheder i henhold til brugernes behov, såsom F -serieafbrydere produceret af ABB Company og Intelligent Circuit Breakers. Generelt har pc -enheden et hovedkredsløb (inklusive buskobling) med omvendte rækker. Når den nominelle strøm er 630A-1600A, optager den et switchgear med en samlet størrelse på 800 × 1000 × 2200 (bredde x dybde x højde). Hovedkredsløbet uden omsætning optager et switchgear med en ekstern dimension på 800 × 800 × 2000 (bredde, dybde og højde). Når den nominelle strøm er mellem 1600a-3150a, optager den et switchgear med en samlet størrelse på 1000 × 1000 × 2200 (bredde x dybde x højde). Der er ingen hovedkontaktbeklædning, der er vendt. Når den nominelle strøm er 1600A-3150A, optager den et switchgear med en ekstern dimension på 1000 × 1000 × 220 (bredde × dybde × højde). Hovedkredsløbet uden omsætning optager et switchgear med en ekstern dimension på 1000 × 800 × 2200 (bredde x dybde x højde).

▶ 4. Strukturen i Power Center (PC) Feeder Switchgear ligner strukturen for det indkommende switchgear. Når fodringsstrømmen er 630A-1600A, kan en 1000 × 1000 × 2200 (bredde × dybde × højde) switchgear være udstyret med to sløjfer, der er arrangeret op og ned.

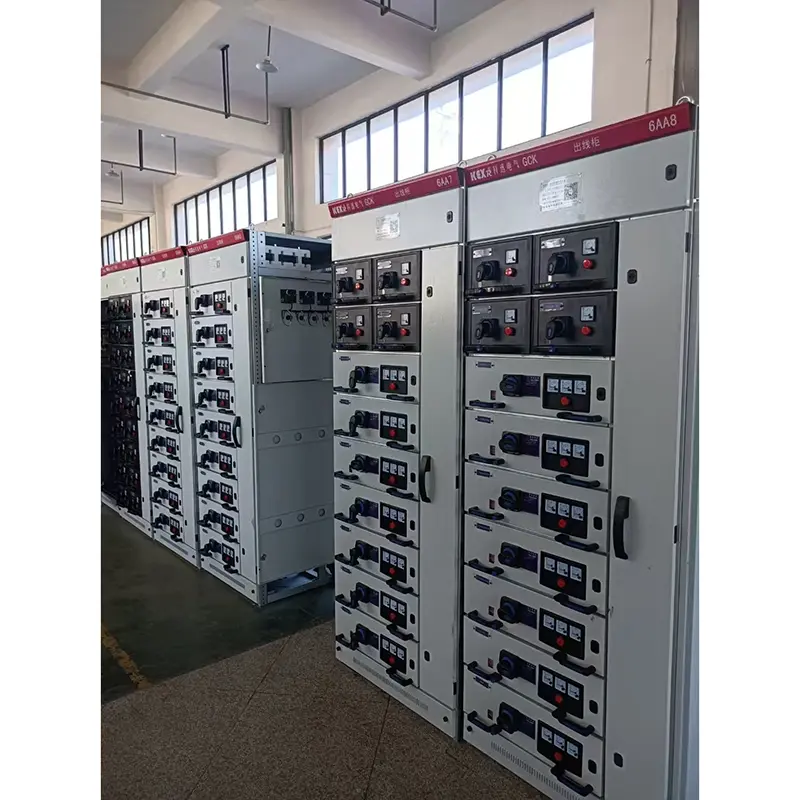

▶ 5. Motor Control Center (MCC) SwitchGear har to typer: vægmonteret switchgear og ikke-vægmonteret switchgear, hvis øverste er et vandret busbarområde, og skuffefunktionelle enhedsområdet er under det vandrette buslinjeplads, hvis bredde er 600 mm, og området for skuffefunktion er 1840 mm. Når switchgear-kroppen er vægmonteret, er den venstre del af switchgear et funktionelt enhedsområde, og den højre del har et 200 mm bredt kabeludløbsområde. De samlede dimensioner af switchgear er 800/500/2200 (bredde/dybde/højde). Når switchgear er installeret væk fra væggen, er bredden af ​​switchgear 600 mm, og kabeludløbsområdet er på bagsiden af ​​switchgearet. De samlede dimensioner af switchgear er 600 × 800 (1000) × 2200 (bredde x dybde x højde). Der er to slags switchgear -dybder: 800 og 1000. Vi foreslår, at brugerne vælger et switchgear med en dybde på 1000 for at være i overensstemmelse med dybden af ​​pc -switchgear. Når skuffen trækkes ud af switchgear, udsættes den levende del i switchgear ikke, hvilket er sikkert og pålideligt.

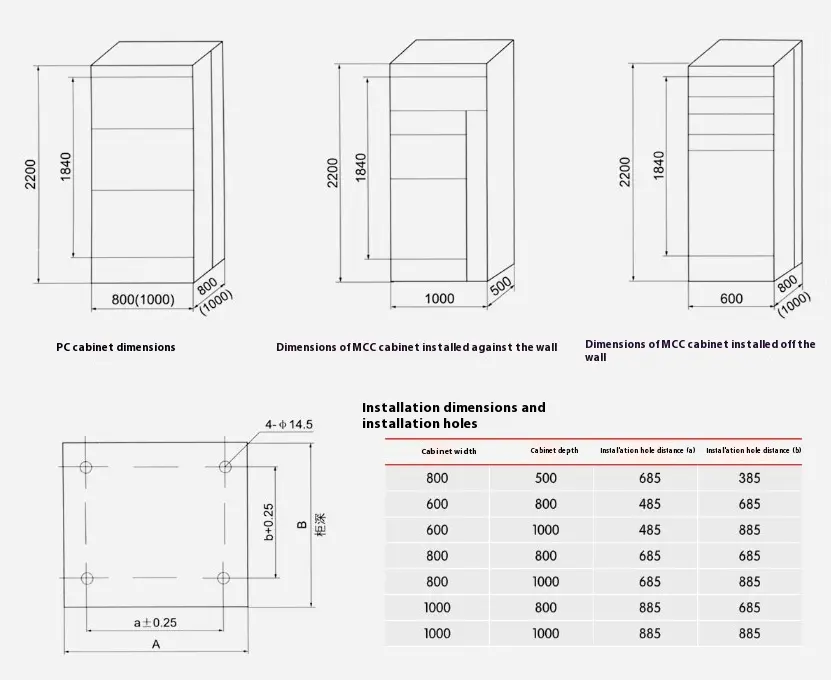

● LV SwitchGear samlede dimensioner, installationsdimensioner

● Skematisk diagram over lavspændingsudtrækningsafbrydningsinstallationsstiftelse

● FORSIGTIG

▶ Når du installerer dette produkt, skal den vandrette linje mellem lavspændingsudskiftningskontakten være fast og pålideligt tilsluttet.

▶ Døren til dette produkt har en sammenkoblingsfunktion med hovedafbryderen, det vil sige, at døren kun kan åbnes under betingelsen for strømafbrydelse. Den anden side af dette produkt er en skrueforseglingsplade, der ikke har nogen sammenlåsningsfunktion med hovedafbryderen. Frakobl derfor strømforsyningen, når du adskiller sidepladen på dette produkt til vedligeholdelse.

▶ Ikke-professionelle bør ikke åbne switchgear til vedligeholdelse.
