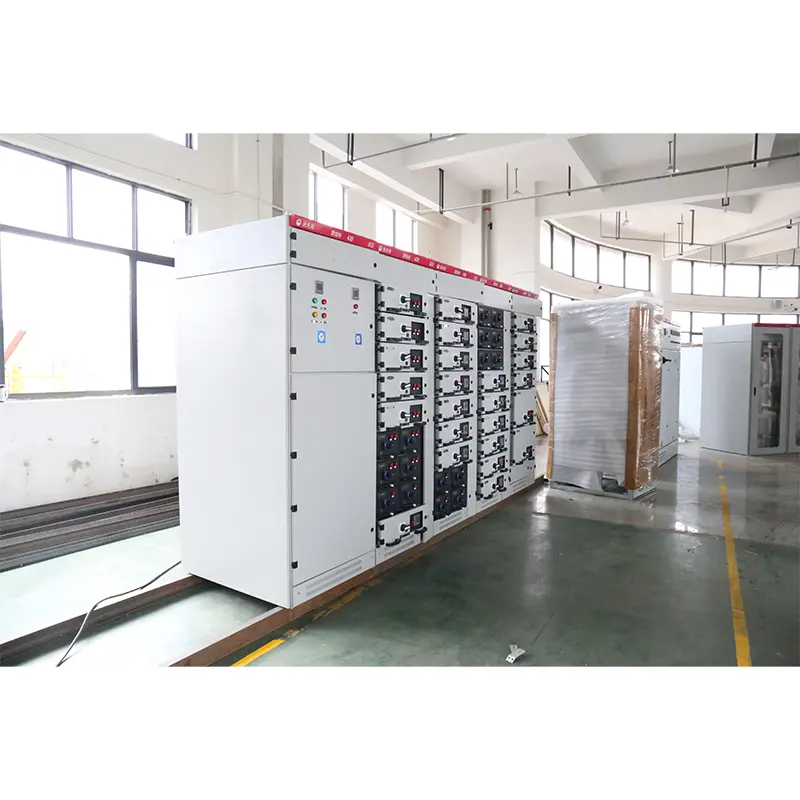

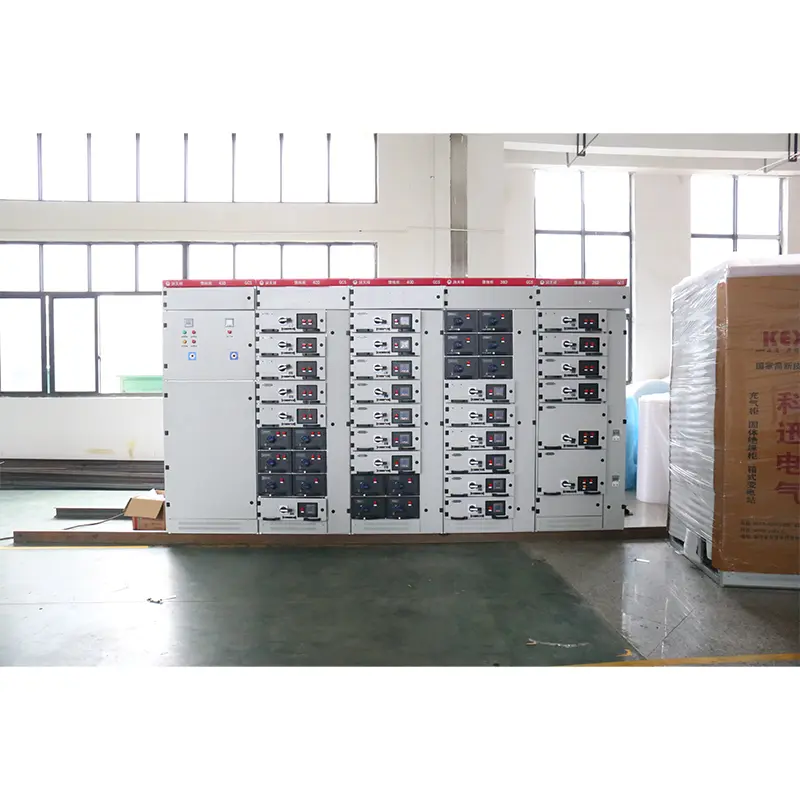

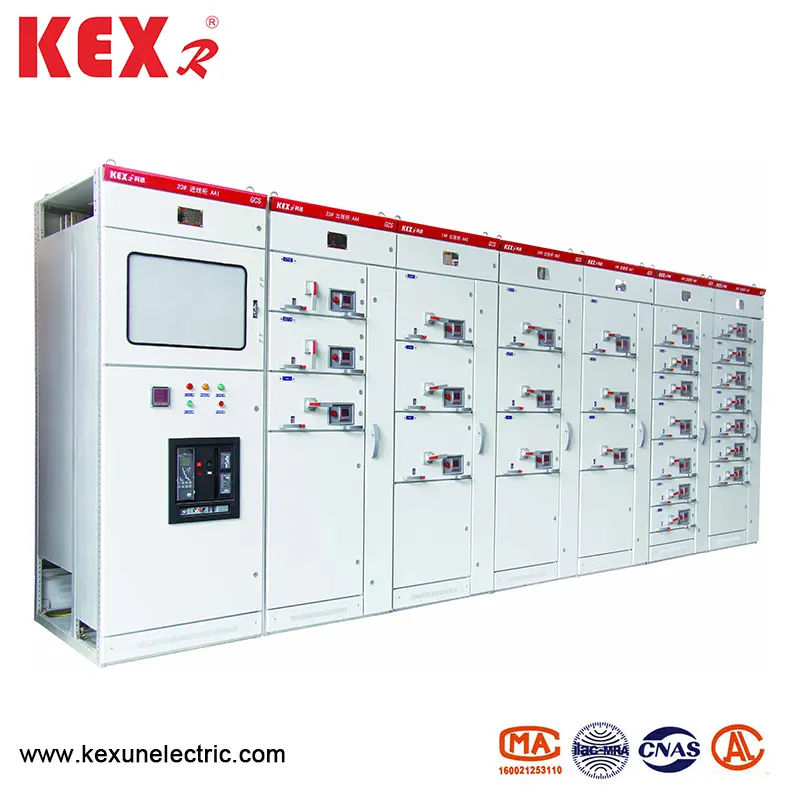

Lav spændingsekstraktionskontaktkabinet

● Performance Index

Designet af GCS -typen med lav spændingsekstraktionsafbryder opfylder følgende standarder:

▶ IEC439-1 lavspændingsafbryder og kontroller

▶ GB7251 lavspændingsafbryder

▶ ZBK36001 Lavspændingsudtrækkekontakt

● Grundlæggende parametre

● Hovedstruktur

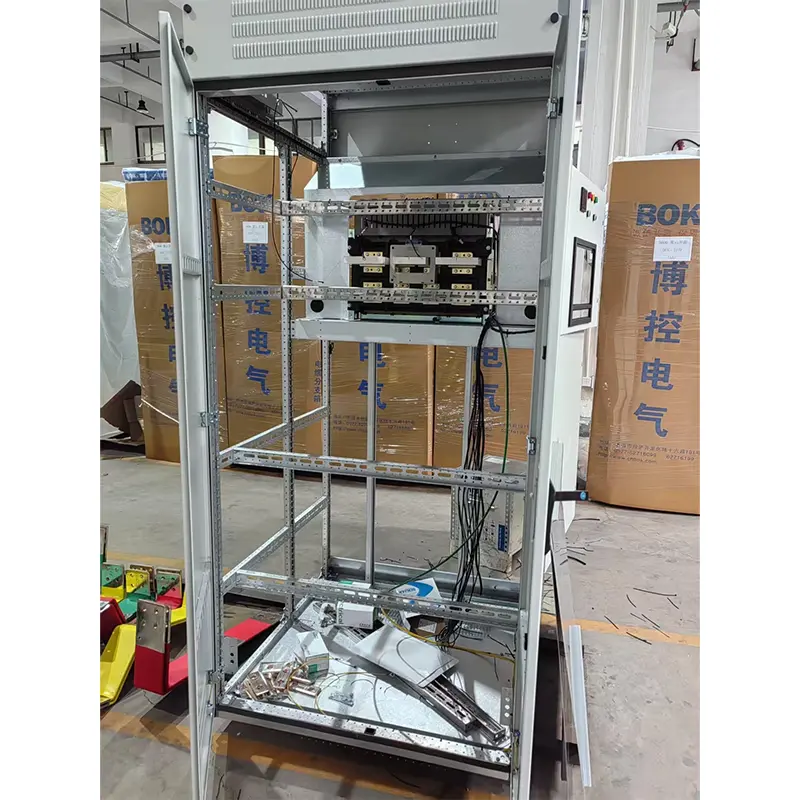

▶ Hovedrammen for GCS -type lavspændingsekstraktionsafbryderkabinet vedtager 8MF -type åbent sektionsstål, og de to sider af sektionsstål har installationshuller med modulet henholdsvis 20 mm og 100 mm og ①9,2 mm, så den interne installation er fleksibel og praktisk.

▶ Hovedrammen er designet i to samlingsformer, nemlig fuldt samlet struktur og delvist svejset struktur (sideramme og tværstråle) for brugerne at vælge.

▶ Hvert funktionelt rum på enheden er isoleret fra hinanden, og dets rum er opdelt i funktionelt enhedsrum, busrum og kabelsrum. Funktionerne i hvert kammer er relativt uafhængige.

▶ Den vandrette hovedbus er arrangeret vandret bag kabinettet, som er den grundlæggende foranstaltning til at gøre hovedkredsløbet for enheden har høj kortslutningsstyrke.

▶ Designet af kabelrummet gør det meget praktisk for kabler at gå op og ned.

▶ Størrelsesserie af generel kabinet på enheden (se nedenstående tabel):

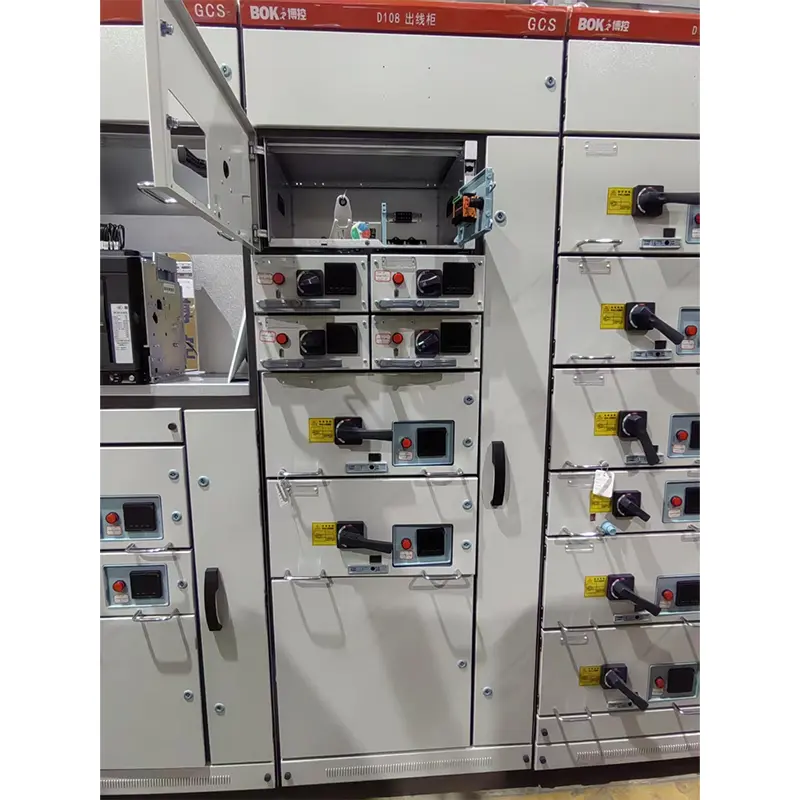

● Funktionsenhed

1.. Skuffens højde er 160 mm. Det er opdelt i 1/2 enhed, 1 enhed, 3/2 enhed, 2 enhed, 3 enhed og fem størrelsesserie. Den nominelle strøm af enhedskredsløb er 400A eller mindre.

2. Skuffen ændres kun i højdedimensionen, og dens bredde- og dybdedimension forbliver uændret. Skuffer med de samme funktionelle enheder har god udskiftelighed.

3. hvert MCC-kabinet kan udstyres med højst 11 en enheds skuffer eller 22 1/2-enheds skuffer. Hvor mere end en enhed af skuffen vedtager en multifunktionel bagplade.

4. i henhold til strømmen indfører indløbet og udløbslinjerne i skuffen forskellige antal plug-ins med den samme chipstruktur.

5. 1/2 enhedsskuffe og kabeltum er forbundet med ZJ-2-adapter med bagpladestruktur.

6. Forbindelsen mellem enhedsskuffen og kabelsrummet vedtager ZJ-1-adapter med samme størrelse bar eller rørstruktur i henhold til den aktuelle klassificering.

7. Skuffe -enheden er udstyret med mekanisk sammenlåsende enhed.

● Hovedelektriske komponenter

Udvælgelsesprincippet for de vigtigste elektriske komponenter er baseret på importeret teknologi, der kan produceres i serie i Kina og opfylder kravene til en enheds høj ydeevne

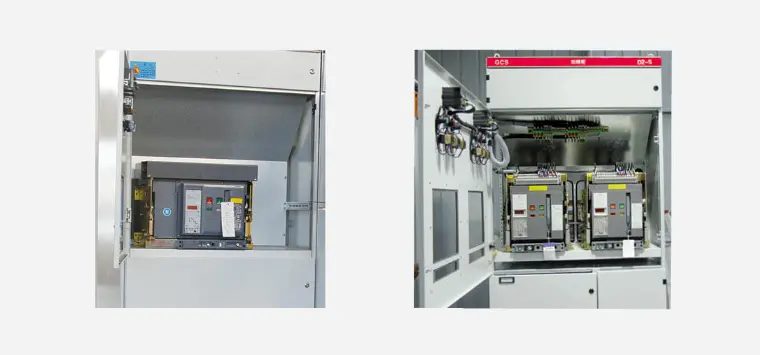

▶ Strømforsynings- og feederenheden vælger hovedsageligt AH -serien. Andre M -serier produceret af Schneider Company og F -serier produceret af ABB Company med mere avanceret ydelse kan også vælges. AH Circuit Breaker har egenskaberne ved god ydeevne, kompakt struktur, let vægt og stærk serie. Prisen er relativt lav, vedligeholdelsen og brugen er praktisk, og alle ydelsesindeks kan opfylde kravene på denne enhed.

▶ Skuffe-enhed (motorstyringsenhed, delvis foderenhed) afbrydere vælger hovedsageligt CM1- og TG.TM30-serien plastikkasser, og nogle vælger NZM-produceret af Moeller Company. 100A -serie. Disse switches har egenskaberne ved god ydeevne, kompakt struktur, kort bue eller ingen lysbue og høje tekniske og økonomiske indikatorer, som kan opfylde kravene på denne enhed.

▶ Den isolerende switch og sikringsisoleringskontakt skal være Q -serien. Denne serie har høj pålidelighed og stærk brudevne og kan realisere mekanisk sammenlåsning.

▶ Hoved sikringen er NT -serien. 5. AC-kontaktorer skal være af serie B og LCI-D ..

● Egenskaber ved GCS -type lavspændingsekstraktionskontaktkabinet

1. Forbedre adapterens varmekapacitet, og reducer den ekstra temperaturstigning i høj grad forårsaget af temperaturstigningen af ​​adapteren til stikket, kabelhovedet og afstandsstykket.

2. adskillelse mellem funktionelle enheder og rum er klar og pålidelig, og en enheds fiasko påvirker ikke arbejdet med andre enheder, så fejlen er begrænset til minimumsområdet.

3.. Det vandrette arrangement af busser får enheden til at have en god dynamisk og termisk stabilitet og kan modstå virkningen af ​​80/176 ka kortslutningsstrøm.

4. Antallet af kredsløb i et enkelt 4.MCC -kabinet er så mange som 22, der fuldt ud overvejer behovene hos automatiske elektriske døre (maskiner) i kraftproduktion, petrokemiske systemer og andre industrier med stor enkelt enhedskapacitet.

5. Forbindelsen mellem enheden og det eksterne kabel er afsluttet i kabelrummet, og kablet kan gå op og ned. Den aktuelle transformer er installeret i kabelrummet, hvilket gør installationen og vedligeholdelsen praktisk.

6. I det samme strømdistributionssystem kan kortslutningsstrømmen begrænses ved at matche strømbegrænsende reaktorer, kan busspændingen stabiliseres til en bestemt værdi, og kravene til kortslutningsstyrke af komponenter kan delvist reduceres.

7. Skuffe -enheden har et tilstrækkeligt antal sekundære stik (32 par til enhed 1 og over og 20 par til enhed 1/2), som kan opfylde kravene til computergrænseflade og automatisk kontrolsløjfe for antallet af kontakter

● Hjælpekredsløb

Designet af hjælpekredsløbsdiagram er i overensstemmelse med de tekniske regler for hjælpekraftdesign af termiske kraftværker og andre relevante designtekniske regler. Det er velegnet til lavspændingsstyrken med kraftværker og stationer og lavspændingsstyrkefordelingssystemet i fabrikker, miner og højhusbygninger. Hjælpekredsløbsskemaet med fabrikker og miner er designet i henhold til hovedkredsløbsskemaet, der er opdelt i funktionelle strømforsyningsindkommende linje, feeder line (PC) og motorføderlinje (MCC) ..

● Produktpakke

Producenten leverer følgende dokumenter og tilbehør, når de leverer:

▶ Enhedsliste

▶ Produktcertifikat

▶ Instruktioner til brug

▶ Fabrikstestrapport

▶ Relevante elektriske tegninger

▶ Kabinetdørnøgler, driftshåndtag og reservedele, der er specificeret i kontrakten.

▶ Installationsinstruktioner af hovedkomponenter

● Bestillingsinstruktioner

Bestillingskontrakten for GCS -type lavspændingsekstraktionsafbryderkabinet indeholder følgende indhold:

▶ Den fulde model af produktet inkluderer hovedkredsløbsskema -nummeret og hjælpekredsløbets ordning.

▶ Hovedkredsløbssystemets kombinationssekvensdiagram

▶ Elektrisk skematisk diagram over hjælpekredsløb

▶ Liste over komponenter i kabinettet

▶ Indstilling af parametre såsom spænding, strøm og tid i kredsløbet.

▶ Andre specielle tabeller, der er uforenelige med den normale brug af produktet.
